Номер по Госреестру СИ: 91986-24
91986-24 Уровнемеры радарные волноводные
(ALT6100)
Назначение средства измерений:
Уровнемеры радарные волноводные ALT6100 (далее - уровнемеры) предназначены для измерений уровня жидких и сыпучих материалов в резервуарах.

Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 1

Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 2

Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 3
Программное обеспечение
В уровнемерах применяется встроенное программное обеспечение, записанное в микросхему в блоке электроники. ПО устанавливается в уровнемеры на заводе-изготовителе и не подлежит изменению в процессе эксплуатации.
Программное обеспечение является метрологически значимым.
Идентификационные данные программного обеспечения (далее - ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование программного обеспечения |
отсутствует |
Номер версии (идентификационный номер) программного обеспечения* |
307.ххх |
Цифровой идентификатор программного обеспечения |
- |
* - где ххх не относится к метрологически значимой части ПО |
Метрологические характеристики уровнемеров нормированы с учетом влияния программного обеспечения.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на корпусе систем методом лазерной гравировки, а также на титульный лист в правом верхнем углу-паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Инструкция по настройке» документа «Уровнемер радарный волноводный ALT6100. Руководство по эксплуатации, установке и техническому обслуживанию. 26.51.52-ALT6100 РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов;
ТУ 26.51.52-95715144-002-2023 «Волноводные радарные уровнемеры ALT6100. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Системы Нефть и Газ Балтия» (ООО «Системы Нефть и Газ Балтия»)
ИНН: 3908036487
Юридический адрес: 236039, Калининградская обл., г. Калининград, ул. Портовая, д. 41
Телефон (факс): +7 (4012) 31-07-28
Web-сайт: sngbalt.ru
E-mail: office@ogsb.ru
Изготовитель
Общество с ограниченной ответственностью «Системы Нефть и Газ Балтия» (ООО «Системы Нефть и Газ Балтия»)
ИНН: 3908036487
Адрес: 236039, Калининградская обл., г. Калининград, ул. Портовая, д. 41
Телефон (факс): +7 (4012) 31-07-28
Web-сайт: sngbalt.ru
E-mail: office@ogsb.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью «Системы Нефть и Газ Балтия» (ООО «Системы Нефть и Газ Балтия»)ИНН: 3908036487
Юридический адрес: 236039, Калининградская обл., г. Калининград, ул. Портовая, д. 41
Телефон (факс): +7 (4012) 31-07-28
Web-сайт: sngbalt.ru
E-mail: office@ogsb.ru
Принцип действия уровнемеров основа на принципе распространении и отражении от раздела сред радиочастотной волны. Встроенный в уровнемер излучатель направляет сгенерированный импульс в сторону измеряемой среды, а встроенный в этот же уровнемер приемник получает и передает вычислителю данные об отраженном от измеряемой среды сигнале. Когда импульс достигает поверхности материала, он отражается обратно и принимается приемником в приборе, а сигнал расстояния преобразуется в сигнал уровня.
Уровнемеры конструктивно состоят из металлической защитной головки вторичной электроники (корпуса) и измерительного волноводного модуля. Уровнемеры представлены в двух модификациях: модификация F комплектуемая измерительным волноводным модулем (зондом) в виде троса (кабеля), модификация R, комплектуемая измерительным волноводным модулем (зондом) в виде стержня (трубки). Уровнемеры могут быть представлены во фланцевом исполнении (наличие фланца между корпусом и волноводом) и в высокотемпературном фланцевом исполнении (наличии фланца между корпусом и волноводом и теплообменной вставки между фланцем и корпусом). Уровнемеры могут дополнительно оснащаться ЖК дисплеем.
Общий вид уровнемеров модификации F и место пломбировки представлен на рисунке 1.
Место пломбировки

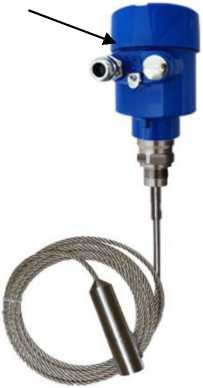

Рисунок 1 - Общий вид уровнемеров, модификации F с указанием места пломбировки

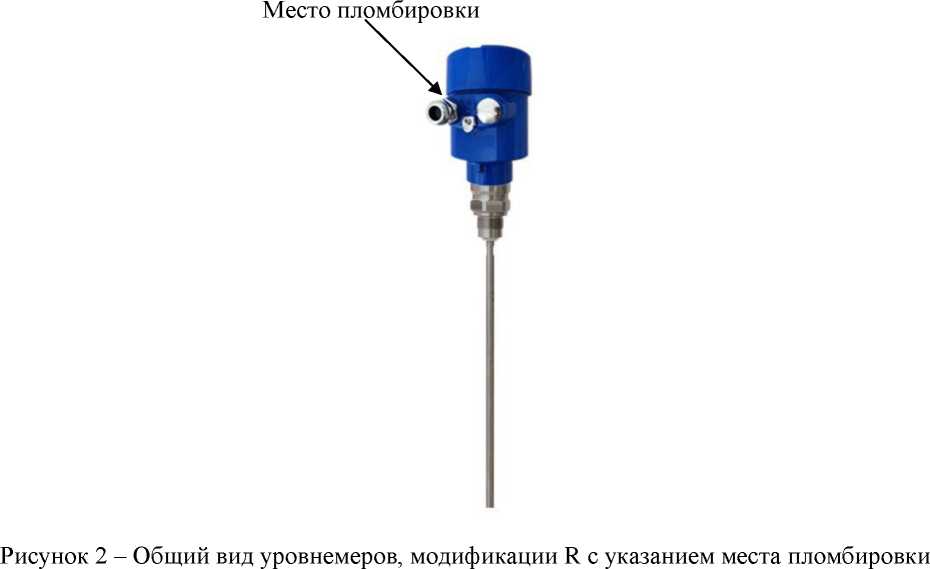

Общий вид уровнемеров, модификации R и места пломбировки представлен на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде буквенно-цифрового обозначения, состоящий из арабских цифр и букв латинского алфавита, и знак утверждения типа наносятся на табличку в местах, указанных на рисунке 3 методом лазерной гравировки. Ограничение доступа к местам настройки (регулировки), осуществляется путем нанесения пломб изготовителя в виде наклеек в местах, указанных на рисунке 1 или 2.
Место нанесения знака утверждения типа

Место нанесения заводского номера
Рисунок 3 - Место нанесения заводского номера и знака утверждения типа
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
F |
R | |
Диапазон измерений уровня1), м |
от 0,15 до 14 |
от 0,15 до 6 |
Пределы допускаемой основной абсолютной погрешности измерений уровня, мм:
|
±3,1 ±4,2 | |
Пределы допускаемой дополнительной абсолютной погрешности измерении уровня, вызванной изменением температуры окружающего воздуха на каждые 10 °С от +20 °С, мм |
±0,28 | |
1) - реальное значение определяется длиной зонда и записывается в паспорте уровнемера. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
F |
R | |
Маркировка взрывозащиты: |
0ExiaIICT6GaX | |
Маркировка степени защиты: |
IP 66 / IP 67 | |
Условия эксплуатации:
|
от -401) до +70 от 0 до 90 от 84 до 106,7 | |
Температура измеряемой среды, °С |
от -40 до +2502) | |
Напряжение питания постоянного тока, В |
от 20 до 28 | |
Потребляемая мощность, мВт, не более |
660 | |
Масса, кг, не более3) |
9 | |
Габаритные размеры, не более, мм ШхВхД4) |
130x230x110 | |
Выходной сигнал |
аналоговый (от 4 до 20 мА), HART | |
Срок службы, не менее, лет |
15 | |
Средняя наработка до отказа, ч, не менее |
63000 | |
|
