Модификация преобразователя пьезоэлектрического

Общий вид преобразователя пьезоэлектрического

. '1 ж

600B13, 600B14

С,

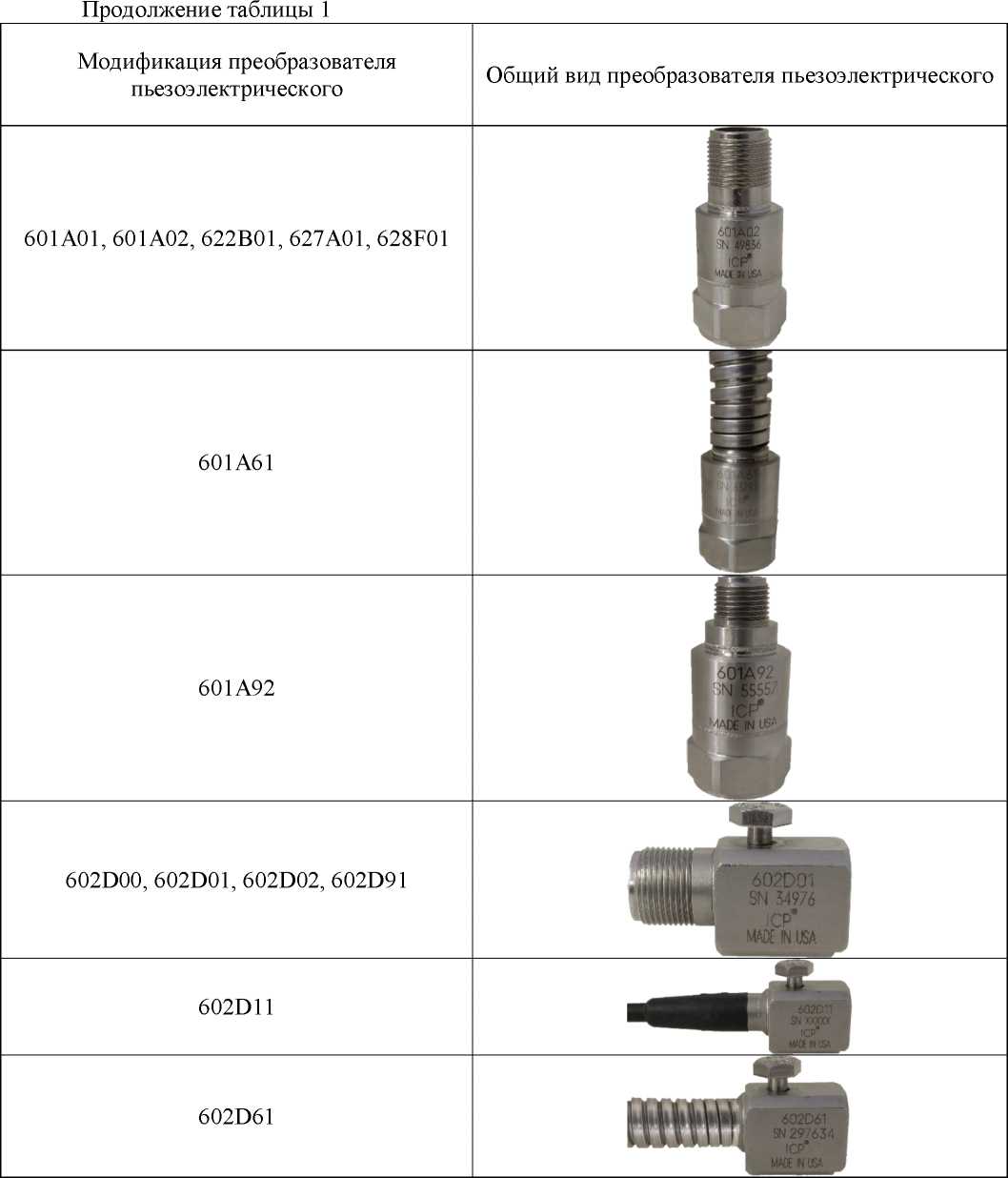

Модификация преобразователя пьезоэлектрического

Общий вид преобразователя пьезоэлектрического

603C00, 603C01, 603C02, 603C05, 623C00,

м

603V01, 623C01

603C11, 622B11, 623C11

Кбо^И j. г

603C61, 623C61

и

603C91

мН                           ^:

606B01

1      J

606B61

М> 1

Модификация преобразователя пьезоэлектрического

Общий вид преобразователя пьезоэлектрического

621B41

621B51

у.

624B01, 625B00, 625B01, 625B02

624B11, 625B12

625B61, 625B62

626B01, 626B02, 626B03

626B11

«ft**»

<04 «

Модификация преобразователя пьезоэлектрического

Общий вид преобразователя пьезоэлектрического

628F11

Наименование

Обозначение

Количество

Преобразователи пьезоэлектрические серии 600 (модификация по заказу)

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

РТ -МП-7183-441-2020

1 экз.

Наименование характеристики

Модификации

600B13

600B14

Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с^-2)

10,2

1,02

Диапазон измерений пикового значения виброускорения, м/с²

от 0,1 до 490

от 0,1 до 710

Верхний предел показаний пикового значения виброускорения, м/с²

-

до 4900

Диапазон рабочих частот, Гц

от 3,4 до 5000

Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, %

±5

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±5 %, Гц

от 4,7 до 3500 включ.

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±10 %, Гц

от 3,4 до 5000 включ.

Нелинейность амплитудной характеристики, %

1

Относительный коэффициент поперечного преобразования, %, не более

5

Наименование характеристики

Модификации

600B13  600B14

Условия эксплуатации: температура окружающей среды, °С

от -54 до +482

Масса, г

300

Габаритные размеры, (диаметрхвысота), мм, не более

38,1x19,1

Наименование характеристики

Модификации

601A01 601A61

601A02 601A92

Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с^-2)

10,2

51,0

Диапазон измерений пикового значения виброускорения, м/с²

от 0,1 до 490

от 0,1 до 98

Диапазон рабочих частот, Гц

от 0,5 до 10000

Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, %

±20

Диапазон частот при неравномерности амплитудночастотной характеристики (относительно базовой частоты 100 Гц) ±5 %, Гц

-

от 0,5 до 4000 включ.

Диапазон частот при неравномерности амплитудночастотной характеристики (относительно базовой частоты 100 Гц) ±10 %, Гц

-

от 0,5 до 5000 включ.

Диапазон частот при неравномерности амплитудночастотной характеристики (относительно базовой частоты 100 Гц) ±3 дБ, Гц

от 0,5 до 10000 включ.

Нелинейность амплитудной характеристики, %

1

Относительный коэффициент поперечного преобразования, %, не более

5

Наименование характеристики

Модификации

601A01

601A61

601A02

601A92

Условия эксплуатации: температура окружающей среды, °С

от -54 до +121

Масса, г

80

Габаритные размеры, (диаметрхвысота), мм, не более

22,0x4

9,3

22,0x1

14,0

22,2x4

9,3

22,2x46

,3

Наименование характеристики

Модификации

602D00

602D01

602D02

602D11

602D61

602D91

Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с^-2)

10,2

51,0

10,2

Диапазон измерений пикового значения виброускорения, м/с²

от 0,1 до 490

от 0,1 до 98

от 0,1 до 490

Диапазон рабочих частот, Гц

от 0,8 до 8000

от 0,5 до 8000

от 0,5 до 3000

от 0,5 до 8000

Наименование характеристики

Модификации

602D00

602D01

602D02

602D11

602D61

602D91

Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, %

±10

±20

±10

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±10 %, Гц

от 1,7 до 3000 включ.

-

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±3 дБ, Гц

от 0,8 до 8000 включ.

от 0,5 до 8000 включ.

от 0,5 до 3000 включ.

от 0,5 до 8000 включ.

Нелинейность амплитудной характеристики, %

1

Относительный коэффициент поперечного преобразования, %, не более

5

Наименование характеристики

Модификации

602D00

602D01

602D02   602D11

602D61

602D91

Условия эксплуатации: температура окружающей среды, °С

от -54 до +121 (+162)*

Масса, г

153

74 (153)*

Наименование характеристики

Модификации

602D00

602D01

602D02

602D11

602D61

602D91

Габаритные размеры, (длина^х ширинах высота), мм, не более

53,3х

25,4х

25,4

41,9х18,8х21,5

(53,3х25,4х25,4)*

94,0х

18,8х

21,5

102,0х

18,8х

21,5

(53,3х

25,4х

25,4)*

39,4х

18,8х

21,5

Маркировка взрывозащиты

2Ex na IIC T4 Gc X или 0Ex ia I

C T4 Ga X**

Наименование характеристики

Модификации

603C00

603C01

603C02

603C05

603V01

Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с’²)

1,02

10,2

51,0

5,10

10,2

Диапазон измерений пикового значения виброускорения, м/с²

от 0,1 до 710

от 0,1 до 490

от 0,1 до 98

от 0,1 до 710

от 0,1 до 490

Верхний предел показаний пикового значения виброускорения, м/с²

до

4905

-

до 981

-

Диапазон рабочих частот, Гц

от 0,5 до 10000

от 0,5 до 3000

от 0,5 до 10000

Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, %

±20

±10

±20

±10

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±3 дБ, Гц

от 0,5 до 10000 включ.

от 0,5 до 3000 включ.

от 0,5 до 10000 включ.

Нелинейность амплитудной характеристики, %

1

Относительный коэффициент поперечного преобразования, %, не более

5

Наименование характеристики

Модификации

603C00

603C01

603C02

603C05

603V01

Условия эксплуатации: температура окружающей среды, °С

от -54 до +121

от -54 до +93

от -54 до +121

Масса, г

51

Габаритные размеры, (диаметрхвысота), мм, не более

18,0x42,2

Маркировка взрывозащиты

2Ex na IIC T4 Gc X или 0Ex ia IIC T4 Ga X

Наименование характеристики

Модификации

603C11  603C61 603C91

Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с’²)

10,2

Диапазон измерений пикового значения виброускорения, м/с²

от 0,1 до 490

Диапазон рабочих частот, Гц

от 0,5 до 10000

Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, %

±10

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±3 дБ, Гц

от 0,5 до 10000 включ.

Наименование характеристики

Модификации

603C11  603C61 603C91

Нелинейность амплитудной характеристики, %

1

Относительный коэффициент поперечного преобразования, %, не более

5

Наименование характеристики

Модификации

603C11 603C61

603C91

Условия эксплуатации: температура окружающей среды, °С

от -54 до +121

Масса, г

51

55

Габаритные размеры, (диаметрхвысота), мм, не более

18,0x119,0

18,0x

44,0

Маркировка взрывозащиты

2Ex na IIC T4 Gc X или

0Ex ia IIC T4 Ga X

Наименование характеристики

Модификации

606B01   606B61

Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с’²)

10,2

Диапазон измерений пикового значения виброускорения, м/с²

от 0,1 до 490

Диапазон рабочих частот, Гц

от 0,5 до 10000

Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, %

±20

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±3 дБ, Гц

от 0,5 до 10000

включ.

Нелинейность амплитудной характеристики, %

1

Относительный коэффициент поперечного преобразования, %, не более

5

Наименование характеристики

Модификации

606B01

606B61

Условия эксплуатации: температура окружающей среды, °С

от -54 до +121

Масса, г

124

Габаритные размеры, (диаметрхвысота), мм, не более

35,1x25,4

Маркировка взрывозащиты

2Ex na IIC T4 Gc X

или

0Ex ia IIC T4 Ga X

Наименование характери стики

Модификации

607A01

607A11

607A12

607A60

607A61

607A62

Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с^-2)

10,2

51,0

1,02

10,2

51,0

Диапазон измерений пикового значения виброускорения, м/с²

от 0,1 до 490

от 0,1 до 98

от 0,1 до 710

от 0,1 до 490

от 0,1 до 98

Верхний предел показаний пикового значения виброускорения, м/с²

-

до 4905

-

Диапазон рабочих частот, Гц

от 0,5 до 10000

от 0,5 до 3000

от 0,5 до 10000

от 0,5 до 3000

Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, %

±15

±20

±15

±20

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±3 дБ, Гц

от 0,5 до 10000 включ.

от 0,5 до 3000 включ.

от 0,5 до 10000 включ.

от 0,5 до 3000 включ.

Нелинейность амплитудной характеристики,%

1

Относительный коэффициент поперечного преобразования, %, не более

5

Наименование характеристики

Модификации

607A01

607A11

607A12

607A60

607A61

607A62

Условия эксплуатации: температура окружающей среды, °С

от -54 до +121

от -54 до

+93

от -54 до +121

от -54 до

+93

Масса, г

105

31

Габаритные размеры, (диаметрхвысота), мм, не более

22,0x

31,2

14,0x24,6

14,0x25,4

14,0x

24,6

Маркировка взрывозащиты

2Ex na IIC T4 Gc X или 0Ex ia IIC T4 Ga X

Наименование характеристики

Модификации

608A10

608A11

Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с^-2)

1,02

10,2

Диапазон измерений пикового значения виброускорения, м/с2

от 0,1 до 710

от 0,1 до 490

Верхний предел показаний пикового значения виброускорения, м/с²

до 4905

-

Диапазон рабочих частот, Гц

от 0,5 до 10000

Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, %

±20

±15

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±3 дБ, Гц

от 0,5 до 10000 включ.

Нелинейность амплитудной характеристики, %

1

Относительный коэффициент поперечного преобразования, %, не более

5

Наименование характеристики

Модификации

608A10

608A11

Условия эксплуатации: температура окружающей среды, °С

от -54 до +121

Масса, г

99,3

Габаритные размеры, (диаметрхвысота), мм, не более

14,0x64,0

Маркировка взрывозащиты

2Ex na IIC T4 Gc X или 0Ex ia IIC T4 Ga X

Наименование характеристики

Модификации

611A00

611A20

Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, пКл/(м^с^-2)

1,02

Диапазон измерений пикового значения виброускорения, м/с²

от 0,1 до 710

Верхний предел показаний пикового значения виброускорения, м/с²

до 1962

Диапазон рабочих частот, Гц

от 0,5 до 3700

Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, %

±5

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±5 %, Гц

от 0,5 до 2800 включ.

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±10 %, Гц

от 0,5 до 3700 включ.

Нелинейность амплитудной характеристики, %

1

Относительный коэффициент поперечного преобразования, %, не более

5

Наименование характеристики

Модис

эикации

611A00

611A20

Условия эксплуатации: температура окружающей среды, °С

от -54 до +650

Масса, г

180

Габаритные размеры, (длина^хвысота^хширина), мм, не более

37,0^Х20,0^Х37,0

Наименование характеристики

Модификации

621B41

621B51

621C40

Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с'²)

10,2

1,02

Диапазон измерений пикового значения виброускорения, м/с²

от 0,1 до 490

от 0,1 до 710

Верхний предел показаний пикового значения виброускорения, м/с²

-

до 4905

Диапазон рабочих частот, Гц

от 0,8 до 20000

от 1,6 до 20000

Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, %

±5

±10

Диапазон частот при неравномерности амплитудночастотной характеристики (относительно базовой частоты 100 Гц) ±5 %, Гц

от 2,4 до 10000 включ.

-

Диапазон частот при неравномерности амплитудночастотной характеристики (относительно базовой частоты 100 Гц) ±10 %, Гц

от 1,7 до 15000 включ.

от 3,4 до

18000

включ.

Диапазон частот при неравномерности амплитудночастотной характеристики (относительно базовой частоты 100 Гц) ±3 дБ, Гц

от 0,8 до 20000 включ.

от 1,6 до

20000

включ.

Нелинейность амплитудной характеристики, %

1

Относительный коэффициент поперечного преобразования, %, не более

5

Наименование характеристики

Модификации

621B41   621B51

621C40

Условия эксплуатации: температура окружающей среды, °С

от -54 до +121

Масса, г

30

4,75

Габаритные размеры, (диаметрхвысота), мм, не более

17,5x26,2

9,6x16,8

Наименование характеристики

Модификации

622B01   622B11

Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с^-2)

10,2

Диапазон измерений пикового значения виброускорения, м/с2

от 0,1 до 490

Диапазон рабочих частот, Гц

от 0,5 до 15000

Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, %

±5

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±5 %, Гц

от 0,5 до 6000 включ.

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±10 %, Гц

от 0,5 до 10000

включ.

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±3 дБ, Гц

от 0,5 до 15000

включ.

Нелинейность амплитудной характеристики, %

1

Относительный коэффициент поперечного преобразования, %, не более

5

Наименование характеристики

Модификации

622B01   622B11

Условия эксплуатации: температура окружающей среды, °С

от -54 до +121

(+163)*

Масса, г

94,0

Габаритные размеры, (диаметрхвысота), мм, не более

22,0x52,3

Маркировка взрывозащиты

2Ex na IIC T4 Gc X

или

0Ex ia IIC T4 Ga X

*для модификации 622B01 с маркировкой HT

Наименование характеристики

Модификации

623C00

623C01

623C11

623C61

Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с^-2)

1,02

10,2

Диапазон измерений пикового значения

от 0,1

от 0,1 до 490

виброускорения, м/с²

до 710

Верхний предел показаний пикового значения

до

виброускорения, м/с²

4905

Диапазон рабочих частот, Гц

от 0,8 до 15000 (от 0,8 до 12000)*

Пределы допускаемого отклонения значения

коэффициента преобразования от номинального

±5

значения на базовой частоте 100 Гц, %

Диапазон частот при неравномерности амплитудночастотной характеристики (относительно базовой частоты 100 Гц) ±5 %, Гц

от 2,4 до 8000 включ. (от 2,4 до 7000 включ.)*

Наименование характеристики

Модификации

623C00

623C01  623C11

623C61

Диапазон частот при неравномерности амплитудночастотной характеристики (относительно базовой частоты 100 Гц) ±10 %, Гц

от 1,7 до 10000 включ. (от 1,7 до 8000 включ.)*

Диапазон частот при неравномерности амплитудночастотной характеристики (относительно базовой частоты 100 Гц) ±3 дБ, Гц

от 0,8 до 15000 включ. (от 0,8 до 12000 включ.)*

Нелинейность амплитудной характеристики, %

1

Относительный коэффициент поперечного преобразования, %, не более

5

Наименование характеристики

Модификации

623C00

623C01

623C11

623C61

Условия эксплуатации: температура окружающей среды, °С

от -54 до +121 (+163)*

Масса, г

51

Габаритные размеры, (диаметрхвысота), мм, не более

17,5x50,0

17,5x

107,0

17,5x

112,0

Маркировка взрывозащиты

2Ex na IIC T

0Ex ia IIC

"4 Gc X или Г4 Ga X **

*для модификации 623 C01 с маркировкой HT

** для модификаций без маркировки НТ

Наименование характеристики

Модификации

624B01 624B11

Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м-с'²)

10,2

Диапазон измерений пикового значения виброускорения, м/с2

от 0,1 до 490

Диапазон рабочих частот, Гц

от 0,8 до 10000 (от 0,8 до 5000)*

Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, %

±5

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±5 %, Гц

от 2,4 до 5000 включ.

(от 2,4 до 2000 включ.)*

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±10 %, Гц

от 1,7 до 7000 включ.

(от 1,7 до 3000 включ.)*

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±3 дБ, Гц

от 0,8 до 10000 включ.

(от 0,8 до 5000 включ.)*

Нелинейность амплитудной характеристики, %

1

Относительный коэффициент поперечного преобразования, %, не более

5

Наименование характеристики

Модификации

624B01 624B11

Условия эксплуатации: температура окружающей среды, °С

от -54 до +121

(+162)*

Масса, г

120,0

Габаритные размеры, (диаметрхвысота), мм, не более

34,8x24,3

*для модификации 624B01 с маркировкой HT

Наименование характеристики

Модификации

625B00

625B01

625B02

625B12

625B61

625B62

Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с’²)

1,02

10,2

51,0

10,2

51,0

Диапазон измерений пикового значения виброускорения, м/с²

от 0,1 до 710

от 0,1 до 490

от 0,1 до 98

от 0,1 до 490

от 0,1 до 98

Верхний предел показаний пикового значения виброускорения, м/с²

до

4905

-

Диапазон рабочих частот, Гц

от 0,5 до 10500 (от 0,5 до 10000)*

от 0,5 до 6000

от 0,5 до

10500

от 0,5 до 6000

Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, %

±5

Диапазон частот при неравномерности амплитудночастотной характеристики (относительно базовой частоты 100 Гц) ±5 %, Гц

от 0,5 до 6500 включ.

(от 0,5 до 4000 включ.) *

от 0,5 до 2000 включ.

от 0,5 до 6500 включ.

от 0,5 до 2000 включ.

Диапазон частот при неравномерности амплитудночастотной характеристики (относительно базовой частоты 100 Гц) ±10 %, Гц

от 0,5 до 7500 включ.

(от 0,5 до 6000 включ.) *

от 0,5 до 4000 включ.

от 0,5 до 7500 включ.

от 0,5 до 4000 включ.

Диапазон частот при неравномерности амплитудночастотной характеристики (относительно базовой частоты 100 Гц) ±3 дБ, Гц

от 0,5 до 10500 включ.

(от 0,5 до 10000 включ.) *

от 0,5 до 6000 включ.

от 0,5 до 10500 включ.

от 0,5 до 6000 включ.

Нелинейность амплитудной характеристики,%

1

Относительный коэффициент поперечного преобразования, %, не более

5

Наименование характеристики

Модификации

625B00

625B01

625B02

625B12

625B61

625B62

Условия эксплуатации: температура окружающей среды, °С

от -54 до +121 (+163)*

Масса, г

145

173

169

133

173

Габаритные размеры, (диаметрхвысота), мм, не более

35,1x28,7

Маркировка взрывозащиты

2Ex na IIC T4 Gc X или 0Ex ia IIC T4 Ga X **

*для модификации 625B01 с маркировкой HT

** для модификаций без маркировки НТ

Наименование характеристики

Модификации

626B01

626B02

626B03

626B11

Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с’²)

10,2

51,0

102

10,2

Диапазон измерений пикового значения виброускорения, м/с²

от 0,1 до 490

от 0,1 до 98

от 0,1 до 49,1

от 0,1 до 490

Диапазон рабочих частот, Гц

от 0,5 до

10000

от 0,5 до 6000

от 0,5 до

10000

Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, %

±5

Диапазон частот при неравномерности амплитудночастотной характеристики (относительно базовой частоты 100 Гц) ±5 %, Гц

от 0,5 до 5000 включ.

от 0,5 до 2000 включ.

от 0,5 до 5000 включ.

Диапазон частот при неравномерности амплитудночастотной характеристики (относительно базовой частоты 100 Гц) ±10 %, Гц

от 0,5 до 7000 включ.

от 0,5 до 4000 включ.

от 0,5 до 7000 включ.

Диапазон частот при неравномерности амплитудночастотной характеристики (относительно базовой частоты 100 Гц) ±3 дБ, Гц

от 0,5 до 10000 включ.

от 0,5 до 6000 включ.

от 0,5 до 10000 включ.

Нелинейность амплитудной характеристики, %

1

Относительный коэффициент поперечного преобразования, %, не более

5

Наименование характеристики

Модификации

626B01

626B02 626B03

626B11

Условия эксплуатации: температура окружающей среды, °С

от -54 до +121

Масса, г

150

199

150

Габаритные размеры, (диаметрхвысота), мм, не более

30,2x55,6

30,2x

109,0

Наименование характеристики

Модификации

627A01

628F01   628F11

Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с’²)

10,2

Диапазон измерений пикового значения виброускорения, м/с²

от 0,1 до 490

Диапазон рабочих частот, Гц

от 0,5 до 10000

от 0,5 до 12000 (от 0,8 до 8000 включ.)*

Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, %

±15

±5

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±5 %, Гц

-

от 1,0 до 4000 включ.

(от 2,4 до 3000 включ.)*

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±10 %, Гц

-

от 0,67 до 6500 включ.

(от 1,7 до 5000

включ.)*

Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 100 Гц) ±3 дБ, Гц

от 0,5 до 10000 включ.

от 0,5 до 12000 включ.

(от 0,8 до 8000 включ.)*

Нелинейность амплитудной характеристики, %

1

Относительный коэффициент поперечного преобразования, %, не более

5

Наименование характеристики

Модификации

627A01

628F01

628F11

Условия эксплуатации: температура окружающей среды, °С

от -54 до +121 (+1

62)*

Масса, г

94

Габаритные размеры, (диаметрхвысота), мм, не более

22,0x52,3

22,0x

109,0

Маркировка взрывозащиты

-

2Ex na IIC T4 Gc X

или

0Ex ia IIC T4 Ga X

**

Наименование характеристики

Модификации

627A01   628F01 628F11

*для модификации 628F01 с маркировкой HT

** для модификаций без маркировки НТ
