Номер по Госреестру СИ: 79487-20
79487-20 Системы измерительные автоматизированные
("Талис-НЧ-М2")
Назначение средства измерений:
Системы измерительные автоматизированные «Талис-НЧ-М2» (далее - система) предназначены для измерений электрических сигналов, возникающих за счет эффекта акустоэлектрических преобразований (АЭП) в технических средствах (ТС) и отходящих от них линиях в речевом диапазоне частот и оценки защищённости различных ТС от утечки речевой информации. Система «Талис-НЧ-М2», как средство измерений, является анализатором спектра и шумомером.
Внешний вид.
Системы измерительные автоматизированные
Рисунок № 1
Внешний вид.
Системы измерительные автоматизированные
Рисунок № 2
Внешний вид.
Системы измерительные автоматизированные
Рисунок № 3
Общие сведения
Дата публикации - 20.12.2022
Срок свидетельства - 02.11.2025
Номер записи - 178748
ID в реестре СИ - 1383558
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Талис-НЧ-М2, Талис-НЧ-Лайт, Талис-НЧ, Талис, Системы измерительные автоматизированные "Талис-НЧ-М2", Система измерительная автоматизированная Талис-НЧ-М2, Система измерительная автоматизированная "Талис-НЧ-М2" "Талис-НЧ-М2", Система измерительная автоматизированная "Талис-НЧ-М2", Нет модификации, Без модификации, ., "Талис-НЧ-М2",
Производитель
Изготовитель - Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Статистика
Кол-во поверок - 517
Выдано извещений - 9
Кол-во периодических поверок - 382
Кол-во средств измерений - 263
Кол-во владельцев - 43
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3211 от 2022.12.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
Наличие аналогов СИ: Системы измерительные автоматизированные ("Талис-НЧ-М2")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79487-20 02.11.2025 |
Системы измерительные автоматизированные, "Талис-НЧ-М2" Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86690-22 05.09.2027 |
Системы измерительные автоматизированные, "Тандем" Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88111-23 01.02.2028 |
Каналы измерения тестового акустического сигнала, МСШЕ.411135.001 Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88887-23 20.04.2028 |
Антенны логопериодические, ЛПА-2000 Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94747-25 26.02.2030 |
Генераторы сигналов низкочастотные, ГСНЧ-20 Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Системы измерительные автоматизированные ("Талис-НЧ-М2")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 27 | 0 | 27 | 1 | 27 | 0 | 27 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 45 | 1 | 0 | 45 | 0 | 38 | 0 | 38 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 35 | 1 | 0 | 35 | 0 | 34 | 0 | 34 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 12 | 0 | 12 | 2 | 12 | 0 | 12 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 182 | 1 | 78 | 87 | 6 | 46 | 30 | 16 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 131 | 40 | 91 | 0 | 83 | 34 | 49 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 44 | 0 | 44 | 0 | 23 | 0 | 23 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "ПМЦ" (RA.RU.312726) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Системы измерительные автоматизированные ("Талис-НЧ-М2")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
35500 | 21242 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1747 | 21242 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
4956 | 21242 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
42765 | 21242 |
Программное обеспечение
ПО «Талис-НЧ-Интерфейс» предназначено для обеспечения связей и управления между отдельными составляющими системы и предоставляет оператору графический управляющий интерфейс для формирования заданий и выполнения исследований в режиме ручного управления, выявления (распознавания) сигналов АЭП, их измерений, формирования выходного протокола в типовых текстовых форматах, хранения результатов исследований.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентифик ационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
«Талис-НЧ- Интерфейс» |
«Талис-НЧ-Интерфейс» |
2.2.1.10 |
65c1c4a7; 14.11.19 (КС файла «TalisLF.exe») |
Программа «ФИКС» верс. 2.0.1 (алгоритм «Уровень-3») |
Конструкция системы исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.0772014.
Метрологически значимая часть ПО системы и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений - применяется электронный ключ защиты типа Aladdin HASP.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель входного фильтра-усилителя «ТАЛИС-УНЧ-М2» измерительного канала методом наклейки и на титульный лист эксплуатационной документации типографским способом.
Таблица 4 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации «Система измерительная автоматизированная «Талис-НЧ-М2». Руководство по эксплуатации МСШЕ.411734.006РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
«Система измерительная автоматизированная «Талис-НЧ-М2». Технические условия. МСШЕ.411734.006ТУ.
Изготовитель
Общество с ограниченной ответственностью «Центр безопасности информации «МАСКОМ»(ООО «ЦБИ «МАСКОМ») ИНН 7729098893
Юридический адрес: 119607, г. Москва, Мичуринский пр-т, д. 27, корп. 2, подвал, помещение 48
Почтовый адрес: 121596, г. Москва, ул. Горбунова, д. 2, стр. 5
Телефон: (495) 136-40-10, (495) 136-40-20 E-mail: mascom@mascom.ru.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовский области»(ФБУ «Ростовский ЦСМ»)
Адрес: 344000, Ростовская область, г. Ростов-на-Дону, пр. Соколова, д. 58/173
Тел.: (863)264-19-74, 290-44-88, факс: (863)291-08-02, 290-44-88
Функционально система состоит из измерительных каналов (измерения электрических сигналов и измерения акустического сигнала), канала формирования тестового акустического сигнала и канала управления.
В состав измерительных каналов входят первичные измерительные преобразователи и измерительные устройства. В качестве первичных измерительных преобразователей для измерений электрических сигналов используются пробники с высоким входным сопротивлением. В качестве первичных измерительных преобразователей для измерений акустического сигнала используются измерительные микрофоны. В качестве измерительного устройства для измерений электрических сигналов используется фильтр-усилитель «Талис-УНЧ-М2» и блок «БСП-М1», выполняющие функции селективного вольтметра переменного тока. В качестве измерительного устройства для измерений акустического сигнала используется блок «БСП-М1», выполняющий функции шумомера.
Канал формирования тестового акустического сигнала включает в себя генератор акустического тестового сигнала, представляющий собой звуковую карту ПЭВМ, усилитель тестового сигнала, акустическую колонку.
Канал управления представляет собой ПЭВМ с программным обеспечением (ПО) «Талис-НЧ-Интерфейс». Связь между каналами осуществляется с помощью стандартного интерфейса дистанционного управления (USB).
Принцип действия систем основан на измерении напряжений переменного тока в технических средствах и отходящих от них линиях, возникающих в результате электроакустических преобразований (АЭП), вызванных взаимодействием ТС с тестовым акустическим сигналом, а также измерении звукового давления последнего.
Канал формирования тестового акустического сигнала генерирует тестовый акустический сигнал, который, распространяясь в воздушной среде и взаимодействуя с ТС, вызывает вторичные электрические сигналы АЭП. Измерительные каналы осуществляют анализ спектра и измеряют параметры во временной и частотной областях электрических сигналов и фоновых помех (шумов) на портах и отходящих от них линиях, а также параметры тестового акустического сигнала.
Канал управления совместно со специальным ПО на основе полученных результатов измерений рассчитывает параметры для оценки защищённости ТС.
По условиям эксплуатации системы относятся к группе 3 по ГОСТ 22261-94 и предназначены для применения при рабочих температурах от плюс 10 до плюс 35 °С, относительной влажности воздуха до 80 % при 25 °С и атмосферном давлении от 630 до 800 мм рт. ст., устойчива к транспортированию в лёгких условиях (Л) по ГОСТ Р 51908-2002.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится методом типографской печати в паспорт и (или) формуляр системы.
Фотография общего вида системы приведена на рисунке 1.
Схема пломбировки от несанкционированного доступа составных частей системы и обозначение мест для размещения знаков поверки в виде наклеек приведены на рисунках 2 и 3.

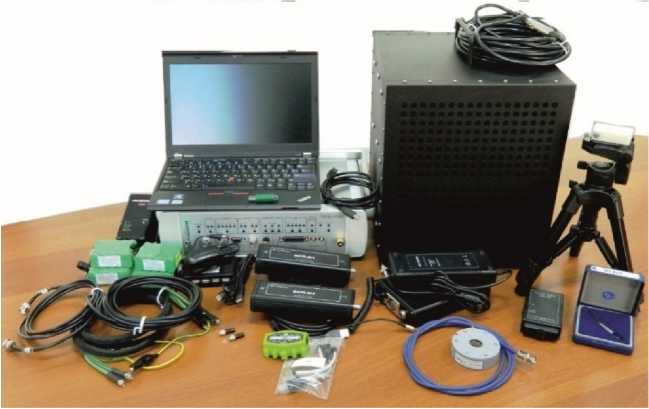

Рисунок 1 - Фотография общего вида системы

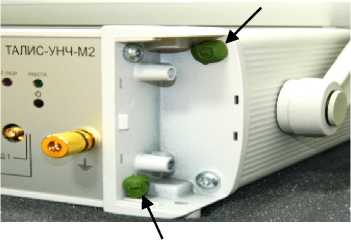

Рисунок 2 - Места для пломбировки от несанкционированного доступа

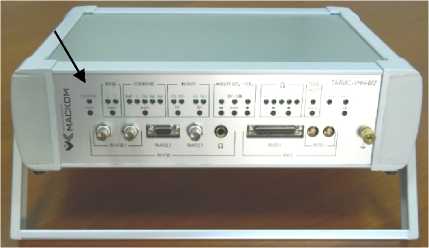

Рисунок 3 - Место для размещения знака поверки
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Персональная ЭВМ |
- |
1к-т |
См. примечание 1 |
|
Активный разветвитель USB |
- |
1к-т | |
|
Канал измерения сигналов АЭП | |||
|
Блок БСП-М1 |
МСШЕ.421711.001-01 |
1 | |
|
Входной фильтр-усилитель НЧ «ТАЛИС-УНЧ-М2» |
МСШЕ.468739.003 |
1 | |
|
Кабель измерительный КИ-СЛ2 |
- |
1 | |
|
Кабель измерительный коаксиальный BNC- «Крокодил» |
1 | ||
|
Токосъемник измерительный ТИ2-1 |
- |
1к-т | |
|
Проходная нагрузка 50 Ом BNC-BNC |
1 | ||
|
Кабель соединительный КС-УА |
- |
1 | |
|
Переходник BNC-штекер 3,5 мм |
- |
1 | |
|
Кабель интерфейсный USB A-B |
- |
2 | |
|
Модульный адаптер |
МСШЕ.468352.001 (или Greenlee TurTEL8, или PA1902) |
1к-т | |
|
Терминатор коаксиальный SMA (заглушка) |
- |
2 | |
|
Аккумуляторная батарея «Талис- АКБ» |
- |
4 | |
|
Зарядное устройство для «Талис-АКБ» |
- |
1 | |
|
Жёсткая укладка (кейс) |
- |
1 | |
|
Канал измерения тестового акустического сигнала | |||
|
Блок БСП-М1 |
МСШЕ.421711.001-01 |
1 | |
|
Измерительный микрофон 130F20 (или 130E20) |
- |
1 |
В соответствии с заказом |
|
Источник калиброванного звукового давления CAL 200 с адаптером Ц - % или акустический калибратор «Защита-К» с адаптером Ц - % |
1 | ||
|
Штатив для микрофона |
- |
1 | |
|
Кабель интерфейсный USB A-B |
- |
1 | |
|
Кабель микрофонный КМ-К |
1 | ||
|
Держатель микрофона |
- |
1 | |
|
Канал формирования тестового акустического сигнала | |||
|
Усилитель «Шелест-М2» |
МСШЕ.468731.001 |
1к-т | |
|
Универсальная экранированная колонка «УЭК-М1» |
МСШЕ.465317.002 |
1к-т | |
|
Кабель звуковой |
- |
1 | |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Кол-во |
Примечание | |
|
Кабель соединительный экранированный КС-Э |
1 | |||
|
Программное обеспечение | ||||
|
Программное обеспечение «Талис-НЧ-Интерфейс» |
643.МСШЕ.00155-01 |
1к-т | ||
|
Программный модуль расчёта «Талис-НЧ-Дельта» |
643.МСШЕ.00156-01 |
1к-т |
Поставляется в установленном порядке | |
|
Эксплуатационная документация | ||||
|
Система измерительная автоматизированная «Талис-НЧ-М2» Руководство по эксплуатации |
МСШЕ.411734.006РЭ |
1 | ||
|
«Системы измерительные автоматизированные «Талис-НЧ-М2». Методика поверки» |
МСШЕ.411734.006МП |
1 | ||
|
Система измерительная автоматизированная «Талис-НЧ-М2» Формуляр |
МСШЕ.411734.006ФО |
1 |
Система комплектуется либо формуляром, либо паспортом - по запросу Потребителя при формировании заказа. | |
|
Система измерительная автоматизированная «Талис-НЧ-М2» Паспорт |
МСШЕ.411734.006ПС |
1 | ||
|
Программное обеспечение «Талис-НЧ-Интерфейс» Формуляр |
643.МСШЕ.00155-01 30 |
1 | ||
|
Программное обеспечение «Талис-НЧ-Интерфейс» Руководство пользователя |
643.МСШЕ.00155-01 34 |
1 | ||
|
Программный модуль расчёта «Талис-НЧ-Дельта» Формуляр |
643.МСШЕ.00156-01 30 |
1 | ||
|
Программный модуль расчёта «Талис-НЧ-Дельта» Руководство пользователя |
643.МСШЕ.00156-01 34 |
1 | ||
|
Дополнительное оборудование для системы | ||||
|
Наушники акустические |
1 | |||
|
Пробник симметричный/ несимметричный для промышленной электросети «Талис-НЧ-ПЭС-М2» |
МСШЕ.468875.001 |
1к-т |
Для линий электропитания | |
|
Дополнительное программное обеспечение | ||||
|
Программный модуль расчёта «Талис НЧ-Альфа» |
- 643.МСШЕ.00151-01 |
1к-т |
Опция поставляется в установленном порядке | |
|
Программный модуль расчёта «Талис НЧ-Альфа» Формуляр |
- 643.МСШЕ.00151-01 30 |
1 | ||
|
Программный модуль расчёта «Талис НЧ-Альфа» Руководство пользовател |
- 643.МСШЕ.00151-01 34 я |
1 | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Канал измерения сигналов АЭП в линии | |
|
Виды исследуемых линий:
| |
|
Диапазон рабочих частот при измерении напряжения переменного тока, Г ц |
от 100 до 11200 |
|
Диапазон измерений напряжения переменного тока, В |
от 2-10-8 до 3 |
|
Минимальная ширина полосы пропускания измерительного фильтра, Г ц, не более |
1 |
|
Пределы допускаемой относительной погрешности измерения напряжения переменного тока, дБ |
± 0,5 |
|
Спектральная плотность напряжения собственного шума, нВ/\Гц, не более |
20 |
|
Диапазон измерений напряжения переменного тока в линиях электропитания 230 В (220 В) 50 Гц*, В |
от 340'7 до 1 |
|
Канал измерения тестового акустического сигнала | |
|
Диапазон рабочих частот при измерении звукового давления, Гц |
от 100 до 11200 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерения уровня звукового давления, дБ (исх. 20 мкПа) |
от 20 до120 |
|
Пределы допускаемой абсолютной погрешности измерения уровня звукового давления на частоте 1 кГц, дБ |
± 1 |
|
Канал формирования тестового акустического сигнала | |
|
Диапазон рабочих частот акустического тестового сигнала, Гц |
от 100 до 11200 |
|
Значение максимального уровня звукового давления тестового акустического сигнала на расстоянии 1 м, дБ (исх. 20 мкПа), не менее |
100 |
|
* При проведении измерений с использованием пробника симметричного/несимметричного для промышленной электросети «ТАЛИС-НЧ-ПЭС-М2» из состава дополнительных опций. | |
Таблица 3 - Технические характеристики
|
Время непрерывной работы системы без ухудшения точностных характеристик, ч, не менее |
8 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230 ± 23 |
|
- частота переменного тока, Г ц |
50 ± 1 |
|
Максимальная потребляемая мощность, В^А, не более |
250 |
|
Рабочие условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от + 10 до + 35 |
|
относительная влажность воздуха (при температуре 25 °С), %, не более |
80 |
|
атмосферное давление, мм рт. ст. |
от 630 до 800 |
|
Габаритные размеры основных элементов системы (длинахши |
ринах высота), мм не более: |
|
блок БСП-М1 |
175 х 62 х 37 |
|
входной фильтр-усилитель НЧ «ТАЛИС-УНЧ-М2» |
420 х 300 х 125 |
|
усилитель «Шелест-М2» |
180 х 110 х 35 |
|
универсальная экранированная колонка «УЭК-М1» |
310 х 400 х 400 |
|
токосъемник измерительный ТИ2-1 |
86 х 071 х 23 |
|
Масса основных элементов системы, кг, не более: | |
|
блок БСП-М1 |
0,4 |
|
входной фильтр-усилитель НЧ «ТАЛИС-УНЧ-М2» |
7,9 |
|
усилитель «Шелест-М2» |
0,7 |
|
универсальная экранированная колонка «УЭК-М1» |
16,5 |
|
токосъемник измерительный ТИ2-1 |
0,25 |
|
Средний срок службы, лет* |
5 |
|
Средняя наработка на отказ, ч, не менее: |
1000 |
|
* Требование не распространяется на аккумуляторы | |
