Сведения о средстве измерений: 88887-23 Антенны логопериодические

Номер по Госреестру СИ: 88887-23
88887-23 Антенны логопериодические
(ЛПА-2000)

Назначение средства измерений:
Антенны логопериодические ЛПА-2000 (далее по тексту - антенны) предназначены для измерений напряженности электрического поля (далее - НЭП) и плотности потока энергии (далее - ППЭ) в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности и др.), а в комплекте с генераторами сигналов (или иными устройствами, генерирующими электромагнитные колебания) - для возбуждения электромагнитного поля с заданной НЭП или ППЭ.

сертификация программного обеспечения
Внешний вид. Антенны логопериодические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Антенны логопериодические
Рисунок № 1
Внешний вид. Антенны логопериодические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Антенны логопериодические
Рисунок № 2
Внешний вид. Антенны логопериодические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Антенны логопериодические
Рисунок № 3

Общие сведения

Дата публикации - 20.04.2023
Срок свидетельства - 20.04.2028
Номер записи - 190879
ID в реестре СИ - 1408099
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ЛПА-2000,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№880 от 2023.04.20 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Антенны логопериодические (ЛПА-2000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79487-20
02.11.2025
Системы измерительные автоматизированные, "Талис-НЧ-М2"
Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва)
ОТ
МП
1 год
86690-22
05.09.2027
Системы измерительные автоматизированные, "Тандем"
Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва)
ОТ
МП
1 год
88111-23
01.02.2028
Каналы измерения тестового акустического сигнала, МСШЕ.411135.001
Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва)
ОТ
МП
1 год
88887-23
20.04.2028
Антенны логопериодические, ЛПА-2000
Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва)
ОТ
МП
2 года

Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Стоимость 200 руб. или по подписке

Кто поверяет Антенны логопериодические (ЛПА-2000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • ЛПА-2000
  • 2 2 0 0 2 2 0

    Стоимость поверки Антенны логопериодические (ЛПА-2000)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в МСШЕ.464651.001РЭ «Антенна логопериодическая ЛПА-2000. Руководство по эксплуатации», в разделе 1.8 «Использование изделия».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ Р 8.805-2012 «ГСИ. Государственная поверочная схема для средств измерений напряжённости электрического поля в диапазоне частот от 0,0003 до 2500 МГц»;

    ГОСТ Р 8.574-2000 «ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц»;

    МСШЕ.464651.001ТУ «Антенна логопериодическая ЛПА-2000. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Центр безопасности информации

    «МАСКОМ» (ООО «ЦБИ «МАСКОМ»)

    ИНН 7729098893

    Юридический адрес: 119607, г. Москва, Мичуринский пр-кт, д. 27, к. 2, подвал, помещ. 48

    Телефон/факс: +7 (495) 136-40-10

    Web-сайт: https://www.mascom.ru

    E-mail: mascom@mascom.ru

    Изготовитель

    Общество с ограниченной ответственностью «Центр безопасности информации «МАСКОМ» (ООО «ЦБИ «МАСКОМ»)
    ИНН 7729098893
    Юридический адрес: 119607, г. Москва, Мичуринский пр-кт, д. 27, к. 2, подвал, помещ. 48 Адрес места осуществления деятельности: 121596, г. Москва, ул. Горбунова, д. 2, стр. 5 Телефон/факс: +7 (495) 136-40-10
    Web-сайт: https://www.mascom.ru
    E-mail: mascom@mascom.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Новосибирской области» (ФБУ «Новосибирский ЦСМ»)
    ИНН 5407108720
    Юридический адрес: 630004, г. Новосибирск, ул. Революции, д. 36
    Фактический адрес: 630112, г. Новосибирск, пр-кт Дзержинского, д. 2/1
    Телефон: +7(383) 278-20-00
    E-mail: csminfo@ncsm.ru

    Правообладатель


    Общество с ограниченной ответственностью «Центр безопасности информации
    «МАСКОМ» (ООО «ЦБИ «МАСКОМ»)
    ИНН 7729098893
    Юридический адрес: 119607, г. Москва, Мичуринский пр-кт, д. 27, к. 2, подвал, помещ. 48
    Телефон/факс: +7 (495) 136-40-10
    Web-сайт: https://www.mascom.ru
    E-mail: mascom@mascom.ru

    Принцип действия антенн основан на обратимом преобразовании НЭП и/или ППЭ в соответствующую мощность радиочастотного электрического сигнала в коаксиальном тракте.

    Антенна представляет собой логопериодическую решётку вибраторов с переменнофазным питанием, возбуждаемую двухпроводной симметричной линией с проводниками квадратного сечения. Двухпроводная линия фиксируется диэлектрическими радиопрозрачными дистанцерами, запитывается коаксиальным кабелем со стороны наименьшего вибратора. Коаксиальный кабель проложен внутри одного из проводников двухпроводной линии. На другом конце двухпроводной линии (со стороны наибольшего вибратора) размещен короткозамыкатель и короб с коаксиальным разъёмом. На короткозамыкателе установлен коаксиальный разъем для подключения к измерительному приёмному устройству или к генератору сигналов.

    Для уменьшения габаритных размеров и обеспечения метрологических характеристик антенн на концах двух пар наибольших вибраторов установлены токопроводящие диски.

    Поляризация антенны линейная.

    Система вибраторов формирует диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов.

    Группа наименьших вибраторов антенны прикрыта диэлектрическим радиопрозрачным колпаком, защищающим их от механических повреждений.

    На антенне установлен диэлектрический радиопрозрачный держатель кольцевой формы, позволяющий поворачивать антенну на произвольный угол поляризации, при использовании диэлектрического кронштейна из комплекта дополнительных опций.

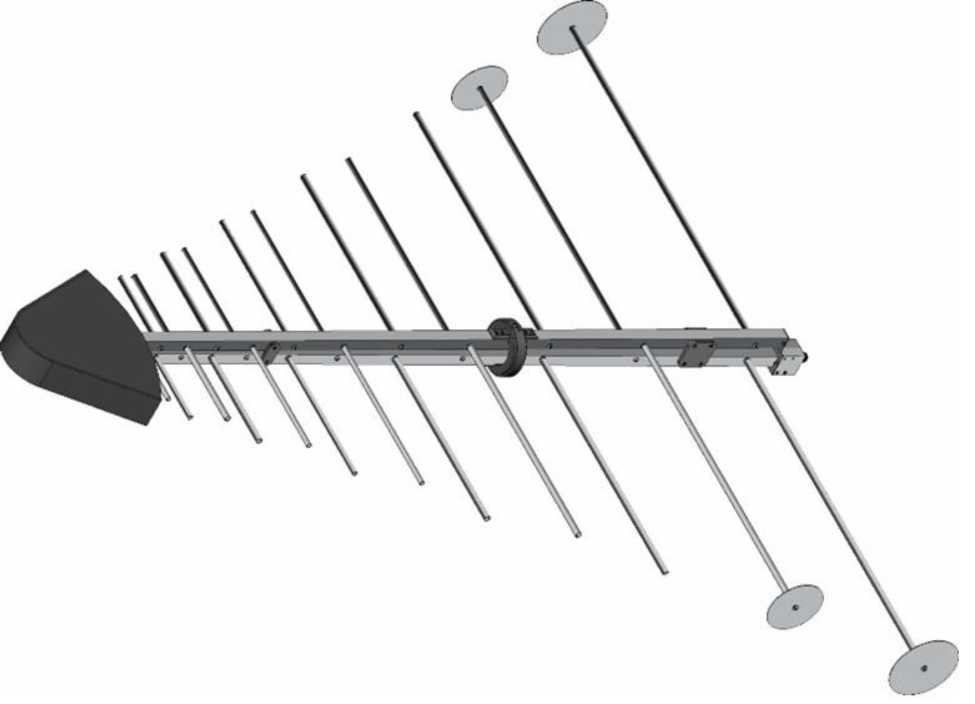

    Общий вид антенны представлен на рисунке 1.

    Внешний вид. Антенны логопериодические (ЛПА-2000), http://oei-analitika.ru

    Рисунок 1 - Общий вид антенны

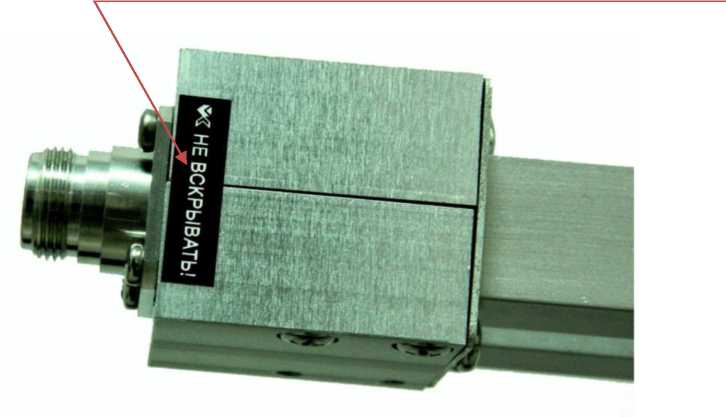

    Место пломбировки от несанкционированного доступа представлено на рисунке 2.

    место пломбировки от несанкционированного доступа

    Внешний вид. Антенны логопериодические (ЛПА-2000), http://oei-analitika.ru

    Рисунок 2 - Место пломбировки от несанкционированного доступа

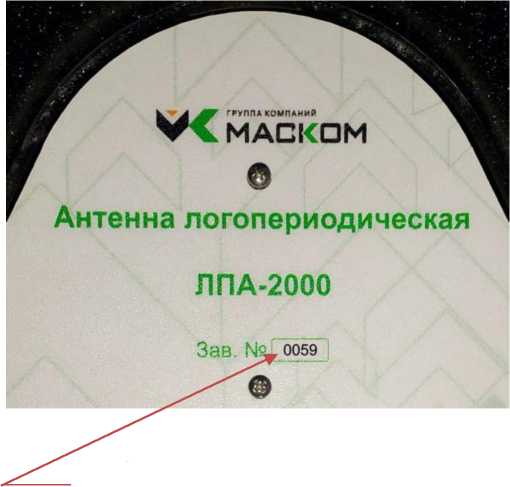

    Место нанесения заводского номера антенны представлено на рисунке 3.

    Внешний вид. Антенны логопериодические (ЛПА-2000), http://oei-analitika.ru

    место нанесения заводского номера

    Рисунок 3 - Место нанесения заводского номера

    Нанесение знака поверки на средство измерений не предусмотрено.

    Защита от несанкционированного доступа с целью предотвращения настроек и вмешательства, которые могут привести к искажению результатов измерений, осуществляется пломбированием наклейкой короба, установленного между короткозамыкателем и коаксиальным разъёмом.

    Заводской номер, идентифицирующий каждый экземпляр антенны, указывается на диэлектрическом радиопрозрачном колпаке антенны и состоит из четырех арабских цифр.


    Таблица 3 -

    Наименование, тип

    Обозначение

    Количество

    Антенна логопериодическая ЛПА-2000

    МСШЕ.464651.001

    1

    Руководство по эксплуатации

    МСШЕ.464651.001РЭ

    1

    Коаксиальный кабель

    -

    1*

    Кронштейн диэлектрический КД-1

    МСШЕ.301524.003

    1*

    Штатив диэлектрический

    -

    1*

    Транспортная укладка

    -

    1*

    * Дополнительные опции, поставляется по согласованию с заказчиком


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон рабочих частот, МГц

    от 100 до 2000

    Коэффициент калибровки в диапазоне рабочих частот, дБ (1/м)

    от 5 до 34

    Коэффициент калибровки на частоте 100 МГц, дБ (1/м), не более

    10

    Коэффициент калибровки на частоте 300 МГц, дБ (1/м), не более

    14

    Коэффициент калибровки на частоте 1000 МГц, дБ (1/м), не более

    26

    Коэффициент калибровки на частоте 2000 МГц, дБ (1/м), не более

    34

    Пределы допускаемой погрешности коэффициента калибровки, дБ

    ± 2

    КСВН антенны в диапазоне рабочих частот, не более

    2,0

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры антенны без дополнительных опций, мм, не более

    1480x1350x160

    Масса антенны без дополнительных опций, кг, не более

    4,0

    Средняя наработка на отказ, ч, не менее

    10000

    Рабочие условия применения:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха при температуре +25 °С, %, не более

    • - атмосферное давление, кПа

    от +10 до +35

    80

    от 84,0 до 106,7
