Номер по Госреестру СИ: 58370-14
58370-14 Датчики весоизмерительные тензорезисторные
(Single Point)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные Single Point (далее-датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.

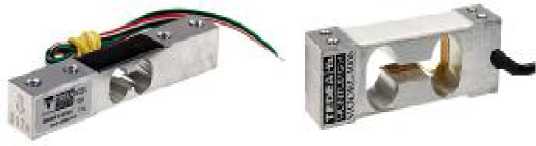

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 2
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 3
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 4
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 5
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 6
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 7
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 8
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 9
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 10
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист паспорта и термосублимационным способом на фирменную наклейку.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весо-измериетельным тензорезисторным Single Point
-
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования. Методы испытаний.
-
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
-
3. Техническая документация изготовителя.
Лист № 8 Всего листов 8
Поверка
Поверка осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010.Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 5 = 0,01 %.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» Адрес: 198005, г. Санкт-Петербург, Московский пр-кт, 19. Тел./факс (812) 251-7601, 713-0114.E-mail: info@vniim.ru
Http: www.vniim.ru
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчик состоит из упругого элемента, выполненного из анодированного алюминия (для семейств LPS; 1042; 1320; HOC; LOC; 1010; 1015; 1030; 1040; 1250; 1252; 1242;), алюминия (для семейств 1022; 1004; 1263; 1002; 1006; 1041) и нержавеющей стали (для семейств 1510; HPS), кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках 1010; 1015; 1030; 1040; 1041; 1250 залиты силиконовым герметиком и закрыты крышкой, в датчиках 1022; LPS; 1004; 1042; 1263; HOC; LOC; 1002; 1006; 1252; 1242 залиты силиконовым герметиком, а в датчиках 1320; 1510; HPS заварены.
Модификации датчиков отличаются максимальной нагрузкой, классом точности, габаритными размерами, массой и имеют обозначение Д-Р-К, где:
Д - обозначение семейства датчика (1022; LPS; 1004; 1042; 1263; 1320; HOC; LOC; 1002; 1006; 1010; 1015; 1030; 1040; 1041; 1250; 1252; 1510; 1242 или HPS);
Р - максимальная нагрузка, кг
К - класс точности датчиков по ГОСТ Р 8.726-2010 и число поверочных интервалов (С3, С4 или С6).
Внешний вид семейств датчиков показан на рисунках 1 - 20.
Рисунок 1 - Внешний вид семейства 1022
Рисунок 2 - Внешний вид семейства LPS
Рисунок 3 - Внешний вид семейства 1004
Рисунок 4 - Внешний вид семейства 1042
Рисунок 5 - Внешний вид семейства 1263
Рисунок 6 - Внешний вид семейства 1320
Рисунок 7 - Внешний вид семейства HOC
Рисунок 8 - Внешний вид семейства LOC
Рисунок 10 - Внешний вид семейства 1006
Рисунок 11 - Внешний вид семейства 1010
Рисунок 12 - Внешний вид семейства 1015
Рисунок 9 - Внешний вид
семейства 1002
Рисунок 14 - Внешний вид семейства 1040
Рисунок 15 - Внешний вид семейства 1041
Рисунок 16 - Внешний вид семейства 1250
Рисунок 13 - Внешний вид семейства 1030
Рисунок 18 - Внешний вид семейства 1510
Рисунок 19 - Внешний вид семейства 1242
Рисунок 20 - Внешний вид семейства HPS
Рисунок 17 - Внешний вид семейства 1252
Маркировка датчиков производится на фирменной наклейке, на которой нанесены:
-
- торговая марка изготовителя (Tedea Huntleigh, Celtron, Sensortronics или Revere);
-
- модификация весоизмерительного датчика;
-
- максимальная нагрузка Emax;
-
- серийный номер;
-
- знак утверждения типа.
№ |
Наименование |
Кол-во |
Примечание |
1 |
Датчик с кабелем |
1 шт. |
- |
2 |
Паспорт |
1 экз. |
- |
3 |
Транспортная тара |
1 шт. |
- |
датчиков приведены в таблицах 1-12
для предельных значений температуры от минус 10 °С до плюс 40 °С. Таблица 1
Наименование характеристики |
Обозначение семейства | ||
1022 |
LPS | ||
Класс точности по ГОСТ Р 8.726-2010 |
С | ||
Максимальное число поверочных интервалов, Птах = Етах /V |
3000 |
4000 |
3000 |
Максимальная нагрузка, Етах, кг |
3; 5; 7; 10; 15; 20; 30; 35; 50; 100; 150; 200 |
0,6; 1; 2; 3; 6; 10; 15; 20; 30; 35; 60; 100; 200 | |
Минимальная нагрузка, Emin, кг |
0 | ||
Значение поверочного интервала V, кг |
Етах / nmax | ||
Минимальный поверочный интервал, Vmin, кг |
Етах /6000 |
Етах /10000 |
Етах /6000 |
Относительный выходной сигнал при Еmax, мВ/В |
2±0,2 | ||
Входное сопротивление, Ом |
415±15 |
410±10 | |
Выходное сопротивление, Ом |
350±3 |
Таблица 2
Наименование характеристики |
Обозначение семейства | ||
1004 |
1042 | ||
Класс точности по ГОСТ Р 8.726-2010 |
С | ||
Максимальное число поверочных интервалов, Птах = Етах /V |
3000 |
3000 |
6000 |
Максимальная нагрузка, Етах, кг |
0,3; 0,6; 1,5; 3 |
1; 3; 5; 7; 10; 15; 20; 30; 50; |
20; 30; 50; |
75; 100; 150; |
75; 100 | ||
200 | |||
Минимальная нагрузка, Етщ, кг |
0 | ||
Значение поверочного интервала V, кг |
Етах |
! nmax | |
Минимальный поверочный интервал, Vmin, кг |
Етах /6000 |
Етах /6000 |
Етах /10000 |
Относительный выходной сигнал при Еmax, мВ/В |
0,9±0,1 |
2±0,2 | |
Входное сопротивление, Ом |
415±20 | ||
Выходное сопротивление, Ом |
350±3 |
Таблица 3
Наименование характеристики |
Обозначение семейства | |
1263 |
1320 | |
Класс точности по ГОСТ Р 8.726-2010 |
С | |
Максимальное число поверочных интервалов, Птах = Етах /V |
3000 | |
Максимальная нагрузка, Етах, кг |
50; 100; 150; 200; 250; 300; 500; 635 |
1000; 1500; 2000 |
Минимальная нагрузка, Етщ, кг |
0 | |
Значение поверочного интервала V, кг |
Етах / Птах | |
Минимальный поверочный интервал, Vmin, кг |
Етах /15000 |
Етах /10000 |
Относительный выходной сигнал при Еmax, мВ/В |
2±0,2 | |
Входное сопротивление, Ом |
405±15 |
415±15 |
Выходное сопротивление, Ом |
350±3 |
Таблица 4
Наименование характеристики |
Обозначение семейства | ||
HOC |
LOC | ||
Класс точности по ГОСТ Р 8.726-2010 |
С | ||
Максимальное число поверочных интервалов, Птах = Етах /V |
3000 |
6000 | |
Максимальная нагрузка, Етах, кг |
750;1000; 2000 |
5; 7; 10; 15; 20; 30; 50; 60; 75; 100; 150; 250; 300; 500; 635; 800 |
500; 635; 800 |
Минимальная нагрузка, Етщ, кг |
0 | ||
Значение поверочного интервала V, кг |
Етах / nmax | ||
Минимальный поверочный интервал, Vmin, кг |
Етах /10000 |
Етах /12000 | |
Относительный выходной сигнал при Еmax, мВ/В |
2±0,2 |
Продолжение таблицы 4
Наименование характеристики |
Обозначение семейства | |
HOC |
LOC | |
Входное сопротивление, Ом |
410±10 | |
Выходное сопротивление, Ом |
350±3 |
Таблица 5
Наименование характеристики |
Обозначение семейства | |
1002 |
1006 | |
Класс точности по ГОСТ Р 8.726-2010 |
С | |
Максимальное число поверочных интервалов, Птах = Етах /п |
1000 |
3000 |
Максимальная нагрузка, Етах, кг |
0,5; 1; 2; 3; 5 |
2; 3; 5 |
Минимальная нагрузка, Етщ, кг |
0 | |
Значение поверочного интервала п, кг |
Еmax / nmax | |
Минимальный поверочный интервал, nmin, кг |
b^max /10000 |
Ещх /10000 |
Относительный выходной сигнал при Еmax, мВ/В |
2±0,2 |
2±0,2 |
Входное сопротивление, Ом |
350±50 |
415±20 |
Выходное сопротивление, Ом |
352±50 |
350±3 |
Таблица 6
Наименование характеристики |
Обозначение семейства |
1010 1015 | |
Класс точности по ГОСТ Р 8.726-2010 |
С |
Максимальное число поверочных интервалов, nmax = ^nax /п |
3000 |
Максимальная нагрузка, Етах, кг |
3; 5; 7; 10; 15; 20; 30; 50; 90 |
Минимальная нагрузка, Emin, кг |
0 |
Значение поверочного интервала п, кг |
Етах / nmax |
Минимальный поверочный интервал, nmin, кг |
Етах /10000 |
Относительный выходной сигнал при Етах, мВ/В |
2±0,1 |
Входное сопротивление, Ом |
415±15 |
Выходное сопротивление, Ом |
350±3 |
Таблица 7
Наименование характеристики |
Обозначение семейства | |
1030 |
1040 | |
Класс точности по ГОСТ Р 8.726-2010 |
С | |
Максимальное число поверочных интервалов, nmax = Етах /п |
2500 |
3000 |
Максимальная нагрузка, Етах, кг |
2; 3; 5; 7; 10; 15 |
5; 7; 10; 15; 20; 30; 50; 75; 100 |
Минимальная нагрузка, Етщ, кг |
0 | |
Значение поверочного интервала п, кг |
Emax / nmax | |
Минимальный поверочный интервал, nmin, кг |
Ещях /7000 |
Ещх /10000 |
Относительный выходной сигнал при Emax, мВ/В |
2±0,25 | |
Входное сопротивление, Ом |
415±15 | |
Выходное сопротивление, Ом |
350±3 |
Таблица 8
Наименование характеристики |
Обозначение семейства | |
1041 |
1250 | |
Класс точности по ГОСТ Р 8.726-2010 |
С | |
Максимальное число поверочных интервалов, Птах = Етах /V |
3000 | |
Максимальная нагрузка, Етах, кг |
5; 7; 10; 15; 20; 30; 50; 75; 100 |
50; 75; 100; 150; 200; 250; 300; 500; 635; 750; 1000; 1500 |
Минимальная нагрузка, Етщ, кг |
0 | |
Значение поверочного интервала V, кг |
Етах / nmax | |
Минимальный поверочный интервал, Vmin, кг |
Етах /10000 | |
Относительный выходной сигнал при Еmax, мВ/В |
2±0,25 |
2±0,2 |
Входное сопротивление, Ом |
415±15 | |
Выходное сопротивление, Ом |
350±3 |
Таблица 9
Наименование характеристики |
Обозначение семейства | ||
1252 |
1510 | ||
Класс точности по ГОСТ Р 8.726-2010 |
С | ||
Максимальное число поверочных интервалов, Птах = Етах /V |
3000 |
3000 |
4000 |
Максимальная нагрузка, Етах, кг |
75; 100; 150; 200; 250; 300; 500; 635 |
100; 250; 500 |
100; 250; 500 |
Минимальная нагрузка, Етт, кг |
0 | ||
Значение поверочного интервала V, кг |
Етах / Птах | ||
Минимальный поверочный интервал, Vmin, кг |
Етах /10000 |
Етах /12000 | |
Относительный выходной сигнал при Еmax, мВ/В |
2±0,2 |
2±0,2 | |
Входное сопротивление, Ом |
415±15 |
380±10 | |
Выходное сопротивление, Ом |
350±3 |
350±3 |
Таблица 10
Наименование характеристики |
Обозначение семейства | ||
1242 |
HPS | ||
Класс точности по ГОСТ Р 8.726-2010 |
С | ||
Максимальное число поверочных интервалов, Птах = Етах /V |
3000 |
6000 |
3000 |
Максимальная нагрузка, Етах, кг |
50; 100; 150; 200; 250 |
6; 12; 30; 60 | |
Минимальная нагрузка, Етт, кг |
0 | ||
Значение поверочного интервала V, кг |
Етах / Птах | ||
Минимальный поверочный интервал, Vrnrn, кг |
Етах /6000 |
Етах /10000 | |
Относительный выходной сигнал при Еmax, мВ/В |
2±0,2 |
2±0,02 | |
Входное сопротивление, Ом |
415±15 |
410±6 | |
Выходное сопротивление, Ом |
350±5 |
350±7 |
Таблица 11
Наименование характеристики |
Значение |
Невозврат выходного сигнала при возврате к минимальной нагрузке CDR, выраженный через поверочный интервал v |
±0,5 |
Доля от пределов допускаемой погрешности весов pLC |
0,7 |
Пределы допускаемой погрешности mpe: до 500n вкл. св. 500n до 2000n вкл. св. 2000n |
±0,35n ±0,70n ±1,05n |
Предельные значения температуры, °С
|
от плюс 5 до плюс 40 от минус 10 до плюс 40 |
Диапазон температур работоспособности и хранения, °С
|
от минус 20 до плюс 70 от минус 20 до плюс 60 от минус 3 до плюс 70 от минус 30 до плюс 70 от минус 40 до плюс 90 |
Обозначение по влажности |
CH |
Напряжение питания, В
1015; 1030; 1040; 1041; 1250; 1252; 1510; 1242
|
от 10 до 15 от 5 до 15 от 10 до 15 |
Предел допустимой нагрузки Ецт в течение 5 мин, % от Етах |
150 |
Вероятность безотказной работы за 2000 ч |
0,9 |
Таблица 12
Обозначение семейства |
Максимальная нагруз ка (E-maxX кг |
Габаритные размеры, не более, мм |
Масса, кг, не более | ||
Длина |
Ширина |
Высота | |||
1022 |
3; 5; 7 |
130 |
25,4 |
22 |
0,28 |
10; 15; 20; 30 |
130 |
30 |
22 | ||
35; 50; 100; 150; 200 |
130 |
40 |
22 | ||
LPS |
0,6; 1; 2; 3 |
70 |
15 |
22 |
0,73 |
6; 10; 15; 20 |
130 |
30 |
22 | ||
30; 35 |
130 |
40 |
22 | ||
60; 100; 200 |
150 |
45 |
40 | ||
1004 |
0,3; 0,6; 1,5; 3 |
110 |
10 |
33 |
0,08 |
1042 |
1; 3; 5; 7; 10; 15; 20; 30 |
150 |
20 |
40 |
0,39 |
50; 75; 100; 150; 200 |
150 |
25,4 |
40 | ||
1263 |
50; 100; 150; 200; 250; 300; 500; 635 |
174 |
60 |
62,5 |
2,2 |
1320 |
1000; 1500; 2000 |
176 |
76 |
126 |
4,3 |
HOC |
750; 1000; 2000 |
176 |
76 |
125 |
4 |
LOC |
5; 7; 10; 15; 20; 30; 50; 60; 75; 100; 150 |
150 |
30 |
39,5 |
0,73 |
50; 100; 150; 250; 300; 500; 635; 800 |
174 |
60 |
65 | ||
100; 250 |
191 |
76,2 |
75 | ||
1002 |
0,5; 1; 2; 3; 5; |
80 |
12,6 |
12,6 |
0,03 |
Продолжение таблицы 12
Обозначение семейства |
Максимальная нагруз ка (Emax)i кг |
Габаритные размеры, не более, мм |
Масса, кг, не более | ||
Длина |
Ширина |
Высота | |||
1006 |
2; 3; 5 |
70 |
15 |
22 |
0,12 |
1010 |
3;5; 7; 10; 15; 20; 30; 50; 90; |
118 |
63 |
34 |
0,54 |
1015 |
3;5; 7; 10; 15; 20; 30; 50; 90; |
118 |
63 |
34 |
0,54 |
1030 |
2; 3; 5; 7; 10; 15; |
118 |
30,4 |
33 |
0,23 |
1040 |
5; 7; 10; 15; 20; 30; 50; 75; 100; |
150 |
29,5 |
40 |
0,38 |
1041 |
5; 7; 10; 15; 20; 30; 50; 75; 100; |
150 |
29,5 |
40 |
0,38 |
1250 |
50; 75; 100; 150;200; 250; 300; 500; 635; 750;1000;1500 |
191 |
80,4 |
75,8 |
2,7 |
1252 |
75; 100; 150; 200; 250; 300; 500; 635 |
191 |
75 |
75 |
2,46 |
1510 |
100; 250; 500 |
150 |
38,1 |
73 |
2,86 |
1242 |
50; 100; 150; 200; 250 |
150 |
44 |
38 |
0,55 |
HPS |
6,12,30 |
130 |
18,5 |
50 |
3,2 |
60 |
130 |
23,5 |
50 |
