Номер по Госреестру СИ: 78985-20
78985-20 Счетчики-расходомеры массовые
(Micro Motion мод. CMF 350)
Назначение средства измерений:
Счетчики-расходомеры массовые Micro Motion модификации CMF 350 предназначены для измерений массового расхода и массы нефти в составе системы измерений количества и показателей качества нефти ПСП АО «Татнефтепром-Зюзеевнефть».
Внешний вид.
Счетчики-расходомеры массовые
Рисунок № 1
Внешний вид.
Счетчики-расходомеры массовые
Рисунок № 2
Внешний вид.
Счетчики-расходомеры массовые
Рисунок № 3
Внешний вид.
Счетчики-расходомеры массовые
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) является встроенным. В ПО реализован алгоритм вычисления параметров потока, который отвечает за хранение конфигурационных параметров первичного преобразователя и электронного преобразователя 2700R. Сведения по ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование ПО |
2000 series firmware |
Номер версии (идентификационный номер ПО) |
7.2/1.3 |
Цифровой идентификатор ПО |
9ECE81F |
Настройка и конфигурирование СИ осуществляется через меню жидкокристаллического дисплея электронного преобразователя с помощью сервисного программного обеспечения ProLinkII, ProLinkIII или с помощью HART коммуникатора.
Защита встроенного ПО, конфигурационных параметров и измеренных данных от непреднамеренных и преднамеренных изменений осуществляется с помощью установки пломб на корпус электронного преобразователя (см. рис. 5).
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку методом наклейки и на центральную часть титульных листов паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к счетчикам-расходомерам массовым Micro Motion модификации CMF 350
Приказ Минэнерго России от 15 марта 2016 г. № 179 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Поверка
Поверка осуществляется по документу МИ 3313-2011 «Рекомендация. ГСИ. Счетчики-расходомеры массовые. Методика поверки с помощью эталонного счетчика-расходомера массового».Основное средство поверки:
- рабочий эталон 1-го или 2-го разряда в соответствии с Государственной поверочной схемой (часть 2), утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256, с диапазоном расхода, обеспечивающим поверку СРМ в его рабочем диапазоне измерений и относительной погрешностью эталона 1-го разряда 0,06 %, эталона 2-го разряда 0,1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке СИ и на пломбы, установленные на контровочной проволоке на фланцевых соединениях первичных преобразователей и электронных преобразователях 2700R в виде оттиска клейма поверителя.
Изготовитель
Фирма «Emerson Process Management Flow BV», Нидерланды
Адрес: Нидерланды, Neonstraat 1, Ede 6718 WX
Заявитель
Общество с ограниченной ответственностью «Итом-Прогресс» (ООО «Итом-Прогресс»)
ИНН 1841014518
Адрес: 426076, Удмуртская Республика, г. Ижевск, ул. Коммунаров, д. 175
Телефон (факс): +7 (3412) 635-633, +7 (3412) 635-622
E-mail: itom@udm.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, РТ, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон (факс): +7 (843) 272-70-62, 272-00-32
Е-mail: office@vniir.org
Принцип действия счетчиков-расходомеров массовых Micro Motion модификации CMF 350 основан на использовании силы Кориолиса, значение которой зависит от массы жидкости и скорости ее движения по трубкам первичного преобразователя, следовательно, пропорционально массовому расходу измеряемой среды. При прохождении измеряемой среды по двум трубкам первичного преобразователя, которые колеблются с одинаковой частотой, возникает разность фаз колебаний трубок. Сигнал, соответствующий разности фаз колебаний трубок, передается в электронный преобразователь 2700R, где обрабатывается и преобразуется в измерительную информацию.
Выходным сигналом электронного преобразователя 2700R является последовательность импульсов, частота следования которых пропорциональна массовому расходу измеряемой среды.
Счетчики-расходомеры массовые Micro Motion модификации CMF 350 (далее - СИ) состоят из первичного преобразователя модели CMF350M480N2EGEZZZR1 и электронного преобразователя модели 2700R12AEGEZZZR2.
Общий внешний вид СИ представлен на рисунках 1, 2, 3.

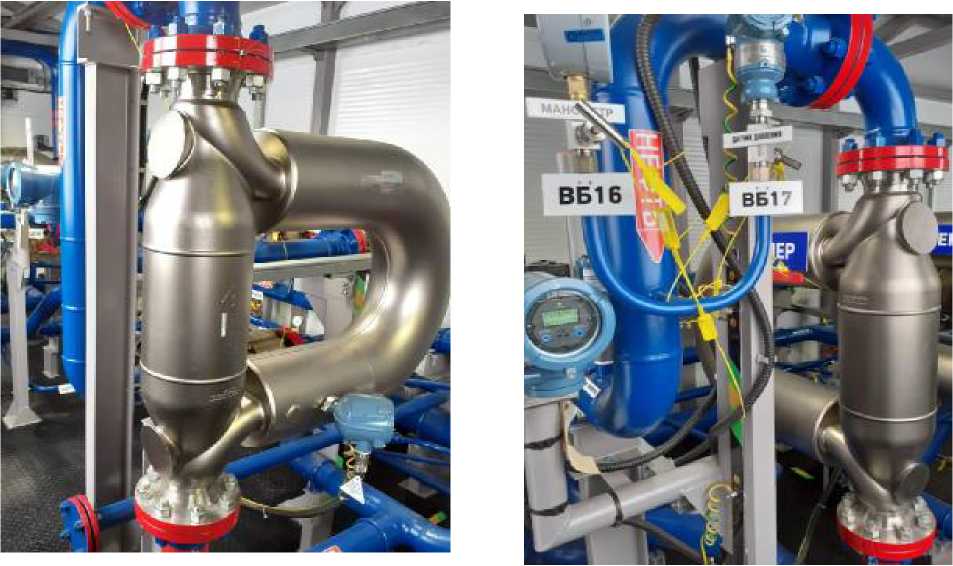

Рисунок 1 - Общий вид СИ
№ 14923026-3892474

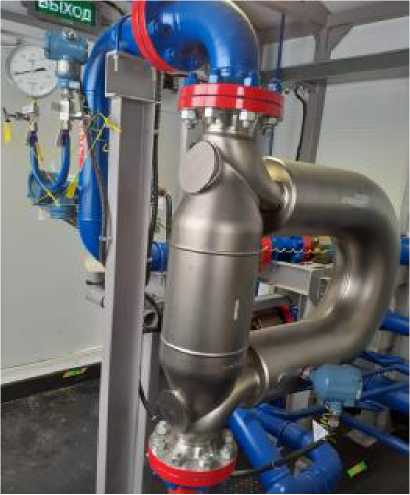

Рисунок 2 - Общий вид СИ
№ 14931781-3892961
Рисунок 3 - Общий вид СИ
№ 14911949-3892941
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией СРМ предусмотрены места установки пломб, несущих на себе оттиск клейма поверителя (две диаметрально противоположно установленные шпильки на фланцевых соединениях и на крышке электронного преобразователя). Места установки пломб указаны на рисунках 4, 5.
Место установки пломбы
Место установки пломбы

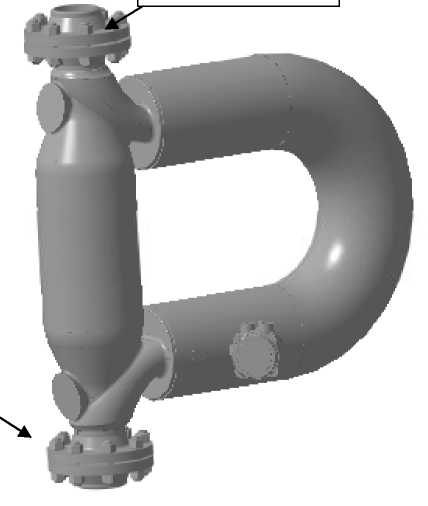

Рисунок 4 - Первичный преобразователь модели CMF350M480N2EGEZZZR1 с местами установки пломб
Место установки пломбы

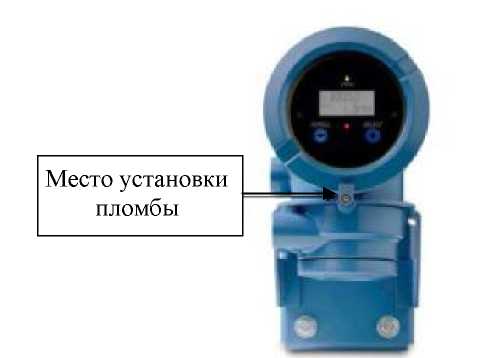

Рисунок 5 - Электронный преобразователь модели 2700R12AEGEZZZR2 с местами установки пломб
Таблица 4
Наименование |
Количество |
Счетчик-расходомер массовый Micro Motion модификации CMF 350, зав. №14923026-3892474 |
1 шт. |
Счетчик-расходомер массовый Micro Motion модификации CMF 350, зав. №14911949-3892941 |
1 шт. |
Счетчик-расходомер массовый Micro Motion модификации CMF 350, зав. №14931781-3892961 |
1 шт. |
Комплект эксплуатационных документов фирмы «Emerson Process Management» |
1 экз. |
Счетчик-расходомер массовый Micro Motion модификации CMF 350 зав. №14923026-3892474. Паспорт |
1 экз. |
Продолжение таблицы 4
Наименование |
Количество |
Счетчик-расходомер массовый Micro Motion модификации CMF 350 зав. №14911949-3892941. Паспорт |
1 экз. |
Счетчик-расходомер массовый Micro Motion модификации CMF 350 зав. №14931781-3892961. Паспорт |
1 экз. |
Основные метрологические и технические характеристики СРМ приведены в таблицах 2, 3.
Таблица 2 - Основные метрологические характеристики
Наименование |
Значение |
Диапазон измерений массового расхода, т/ч |
от 20 до 140 |
Пределы допускаемой относительной погрешности при измерениях массового расхода и массы измеряемой среды*, % |
±0,20/±0,25 |
*- в зависимости от назначения СРМ: контрольный/рабочий |
Таблица 3 - Основные технические характеристики
Наименование |
Значение |
Условный диаметр, мм |
100 |
Выходной сигнал |
Импульсный |
Измеряемая среда |
Нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
Параметры окружающей среды:
|
от -40 до +60 от 30 до 80 от 84 до 106,7 |
Параметры измеряемой среды:
|
от -40 до +60 4,0 |
Климатические условия эксплуатации: | |
Класс защиты:
|
IP67 IP67 |
Взрывозащита:
|
1ExibnBT1...T5X 1ExdibIIB+H2T6GbX |
Габаритные размеры и масса: | |
Габаритные размеры с ответными фланцами без электронного преобразователя, мм, не более |
1055x375x943 |
Масса без электронного преобразователя, кг, не более |
109 |
Параметры электрического питания: | |
Потребляемая мощность, Вт, не более |
15 |
Параметры электропитания:
|
220 (+10%, -15%) 50±1 |
