Номер по Госреестру СИ: 78954-20
78954-20 Частотомеры электронно-счетные
(АКИП-5106/1, АКИП-5106/2)
Назначение средства измерений:
Частотомеры электронно-счетные АКИП-5106/1, АКИП-5106/2 (далее - частотомеры) предназначены для измерения частоты сигналов.
Внешний вид.
Частотомеры электронно-счетные
Рисунок № 1
Внешний вид.
Частотомеры электронно-счетные
Рисунок № 2
Внешний вид.
Частотомеры электронно-счетные
Рисунок № 3
Внешний вид.
Частотомеры электронно-счетные
Рисунок № 4
Внешний вид.
Частотомеры электронно-счетные
Рисунок № 5
Внешний вид.
Частотомеры электронно-счетные
Рисунок № 6
Внешний вид.
Частотомеры электронно-счетные
Рисунок № 7
Внешний вид.
Частотомеры электронно-счетные
Рисунок № 8
Внешний вид.
Частотомеры электронно-счетные
Рисунок № 9
Внешний вид.
Частотомеры электронно-счетные
Рисунок № 10
Программное обеспечение
Программное обеспечение (ПО) частотомеров установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций. Метрологические характеристики частотомеров нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
не ниже 17.01.01 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель частотомеров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к частотомерам электронно-счетным АКИП-5106/1, АКИП-5106/2
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Государственная поверочная схема для средств измерений времени и частоты, утвержденная Приказом Росстандарта от 31 июля 2018 г. № 1621
Техническая документация изготовителя SHANGHAI MCP CORP., Китай
Поверка
Поверкаосуществляется по документу ПР-02/1-2020МП «Частотомеры электронно-счетные АКИП-5106/1, АКИП-5106/2. Методика поверки», утвержденному АО «ПриСТ» 27 марта 2020 г.
Основные средства поверки:
-
- стандарт частоты и времени водородный Ч1-1007 (регистрационный номер в Федеральном информационном фонде (регистрационный №) 40466-09, 2 разряд в соответствии с Государственной поверочной схемой для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 31 июля 2018 г. № 1621);
-
- компаратор частотный Ч7-1014 (регистрационный № 40727-09);
-
- генератор сигналов сложной/произвольной формы 81150А (регистрационный № 56005-13);
-
- генератор сигналов Agilent Е8257D (регистрационный № 53941-13);
-
- преобразователь измерительный термоэлектрический ваттметров поглощаемой мощности N8488A (регистрационный № 58375-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
SHANGHAI MCP CORP., КитайАдрес изготовителя: FI5, BLK18, NO.1555, WEST JINSHAJIANG RD., SHANGHAI, CHINA
Телефон: +86-21-52695961
Факс: +86-21-52699261
Web-сайт: http://www.mcpsh.com/
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г. Москва ИНН 7721212396
Адрес: 119071, город Москва, проезд Донской 2-й, дом 10, строение 4, комната 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Принцип действия частотомеров основан на электронно-счетном принципе, заключающемся в измерении количества поступающих на вход счетного блока стробирующих импульсов, синхронизированных с входным сигналом, в течение определённого интервала времени. Интервал времени измерения задается методом подсчета стробирующих импульсов, сформированных генератором опорной частоты. После завершения всех измерений микроконтроллер частотомера вычисляет результат измерений и выводит информацию на дисплей. Микроконтроллер отвечает за функции управления, измерения, контроля точности и математическую обработку.
Конструктивно частотомеры выполнены в виде компактного моноблока настольного исполнения, на передней панели которого расположены органы управления, входные разъемы и дисплей. Частотомеры могут управляться вручную или при помощи персонального компьютера (ПК) через интерфейсы связи, которые расположены на задней панели.
Частотомеры имеют встроенный кварцевый генератор с опорной частотой 10 МГц, выход внутренней опорной частоты, а также вход для подключения источника внешней опорной частоты.
Модификации различаются диапазонами измерений частоты.
Общий вид частотомеров и место нанесения знака утверждения типа приведены на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломба наносится на один из крепежных винтов на задней панели корпуса частотомеров. Может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

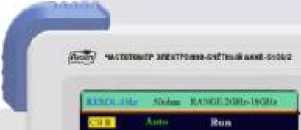

Рисунок 1 - Общий вид частотомеров и место нанесения знака утверждения типа (А)
Б

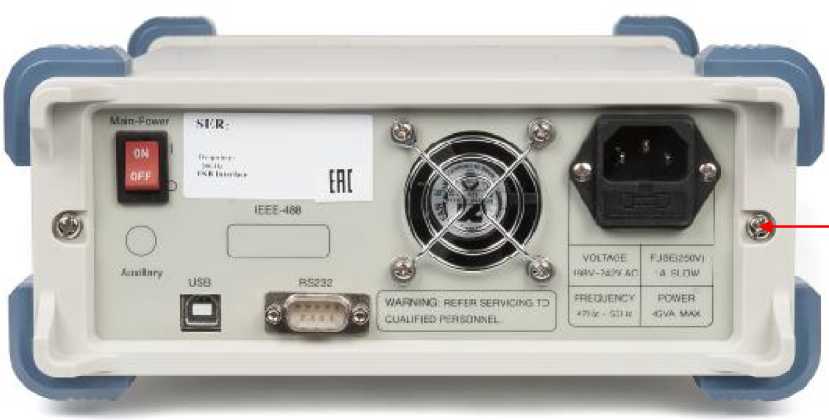

Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б)
Таблица 2 - Основные метрологические характеристики частотомеров
Наименование характеристики |
Значение |
Диапазоны измерений частоты по входу A1), Гц
|
от 10 до 8^107 от 6^107 до 3,2^109 |
Диапазон измерений частоты по входу B2), ГГц
|
от 2 до 12,4 от 2 до 20 |
Разрешение (выбираемое)
|
1; 10, 100; Ы03; 1-105 9 знаков |
Примечания
|
Продолжение таблицы 2
Наименование характеристики |
Значение |
Время счета, с
|
0,1 5 8 от 0,1 до 8 |
Диапазоны уровней входного сигнала для входа A
от 10 Гц до 50 МГц; св. 50 МГц до 80 МГц
от 60 МГц до 3,2 ГГц |
от 2,540’2 до 1 В от 540"2 до 1 В от -15 до +13 дБм |
Диапазоны уровней входного сигнала для входа B, дБм |
от -15 до +7 |
Пределы допускаемого относительног дрейфа частоты опорного генератора (ОГ) за 1 год
|
±240"7 ±5-10-8 |
Относительная вариация частоты ОГ в рабочем диапазоне температур
|
±5-10-7 ±5-10-9 |
Пределы допускаемой абсолютной погрешности измерений частоты сигнала |
1 I ^ЗАПч Xs 1 ГМ А/ = +[№+ ГГ + 2 fc)] ссч где 50 - предел допускаемого относительного дрейфа частоты ОГ; \и - погрешность индикатора, с; Дзап - составляющая погрешности, обусловленная системой запуска, с; t сч - установленное время счета в частотомере, с; f - измеряемое значение частоты, Гц; к - установленное разрешение в частотомере. |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений частоты сигнала |
Дзап рассчитывается по формуле: Лзап= ^~™***-> ^tapaci. где: иш - уровень шумов входных каскадов частотомера, В (не более 5^10-4 В); иш.сигнала - уровень шумового напряжения измеряемого сигнала, Вскз (при соотношении сигнал/шум более 40 дБ, считать U ш.сигнала = 0 В); Snap^T - скорость нарастания сигнала в точке запуска, В/с: ^нараст. = ирр/тфр - для сигналов импульсной формы, 5НарВ[7г. = Црр ■ 2ге- / - для сигналов синусоидальной формы с уровнем запуска равным нулю; Upp - значение напряжения сигнала (размах от пика до пика) на входе, В; f - частота сигнала, Гц; Тфр - длительность фронта импульса, с. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальное значение частоты внутреннего кварцевого генератора, МГц |
10 |
Вход внешней опорной частоты, МГц (автовыбор) |
10; 5 |
Выход опорной частоты, МГц |
10 |
Номинальное входное сопротивление, Ом
диапазон 1(частота от 10 Гц до 80 МГц); диапазон 2 (частота от 60 МГц до 3,2 ГГц)
|
1М06 50 50 |
Связь по входу |
по переменному (AC) |
Напряжение питающей сети, В |
от 198 до 242 |
Частота питающей сети, Гц |
от 47 до 53 |
Потребляемая мощность, В • А, не более |
40 |
Габаритные размеры, мм, не более (ширинахдлинахвысота) |
270х370х110 |
Масса, кг, не более |
2,5 |
Нормальные условия применения
|
от +20 до +26 80 |
Рабочие условия применения
|
от 0 до +40 |
не более |
85 |
