Номер по Госреестру СИ: 87945-23
87945-23 Измерители нелинейных искажений
(АКИП-4502)
Назначение средства измерений:
Измерители нелинейных искажений АКИП-4502 (далее - измерители) предназначены для измерений коэффициента нелинейных искажений и напряжения переменного тока.

Внешний вид.
Измерители нелинейных искажений
Рисунок № 1

Внешний вид.
Измерители нелинейных искажений
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе - разделе «Назначение и принцип действия» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям нелинейных искажений АКИП-4502ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 8.762-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Стандарт предприятия SHANGHAI MCP CORP. на измерители нелинейных искажений АКИП-4502.
ПравообладательSHANGHAI MCP CORP., Китай
Адрес: FI5, BLK18, NO.1555, WEST JINSHAJIANG RD., SHANGHAI, CHINA
Телефон: +86-21-52695961
Факс: +86-21-52699261
Web-сайт: http://www.mcpsh.cn/
Изготовитель
SHANGHAI MCP CORP., КитайАдрес: FI5, BLK18, NO.1555, WEST JINSHAJIANG RD., SHANGHAI, CHINA
Телефон: +86-21-52695961
Факс: +86-21-52699261
Web-сайт: http://www.mcpsh.cn/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
SHANGHAI MCP CORP., КитайАдрес: FI5, BLK18, NO.1555, WEST JINSHAJIANG RD., SHANGHAI, CHINA
Телефон: +86-21-52695961
Факс: +86-21-52699261
Web-сайт: http://www.mcpsh.cn/
Принцип действия измерителей основан на специальном процессе подавления фундаментальных и сдвинутых по фазе гармоник. В измерителях используется высокоточный детектор истинных среднеквадратических значений для измерений амплитуды сигнала. Измеренные значения преобразуются в цифровой сигнал при помощи 16-битного аналогоцифрового преобразователя (АЦП), производится вычисление параметров, после чего данные отображаются на жидкокристаллическом (ЖК) дисплее. Выбор пределов измерений осуществляется автоматически. Единицами отображения амплитуды сигнала могут быть: В, мВ, дБ. Значения нелинейных искажений могут отображаться в % или дБ; дополнительные параметры, такие как «S/N» и «SINAD» (соотношение сигнал/шум и сигнал/(шум+коэффициент искажений)), отображаются в дБ. Измерители используют переключаемый симметричный и несимметричный вход для расширения используемого диапазона частот. Внутри измерителей предусмотрены фильтр верхних частот 400 Гц и фильтры нижних частот 30 кГц и 80 кГц. Частота и амплитуда входного сигнала определяются и отслеживаются автоматически, фильтрация гармоник осуществляется также автоматически.
Конструктивно измерители выполнены в металлических корпусах настольного исполнения, предназначенных для эксплуатации в промышленных и лабораторных условиях.
На передней панели измерителей расположены: входные разъемы для подключения к измеряемой цепи по симметричной или несимметричной схеме; выход для подключения осциллографа; ЖК дисплей; клавиши выбора режимов измерений и управления; кнопка включения. На задней панели измерителей расположены: разъем для подключения кабеля питания, разъем интерфейса RS-232C, место установки предохранителя, заводской (серийный) номер в виде наклейки.
Для предотвращения несанкционированного доступа к внутренним частям измерителей пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Конструкция измерителей предусматривает нанесения знака поверки. Знак поверки наносится на боковую панель измерителей в виде оттиска клейма или наклейки с изображением знака поверки. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на задней стенке корпуса прибора в виде наклейки.
Общий вид измерителей, места нанесения знака утверждения типа, пломбировки от несанкционированного доступа и нанесения знака поверки представлены на рисунке 1. Место нанесения заводского номера указано на рисунке 2.

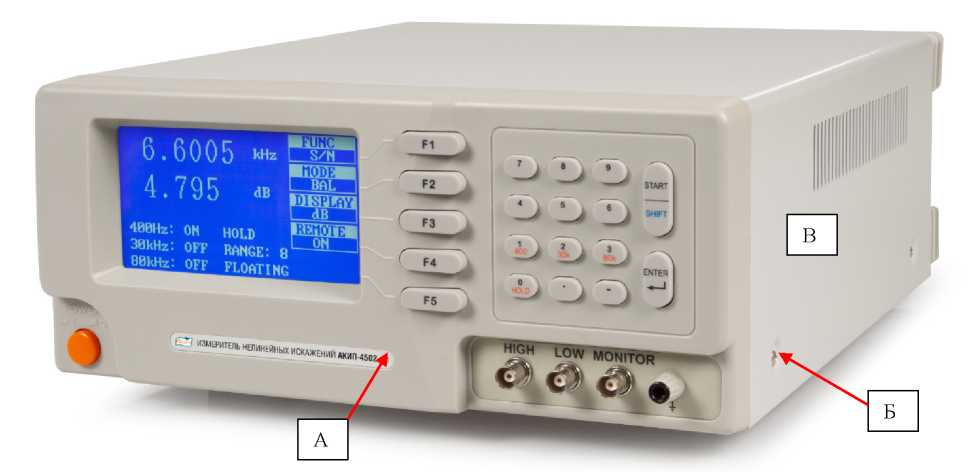

Рисунок 1 - Общий вид измерителей, места нанесения знака утверждения типа (А), пломбировки (Б) и нанесения знака поверки (В)
А.

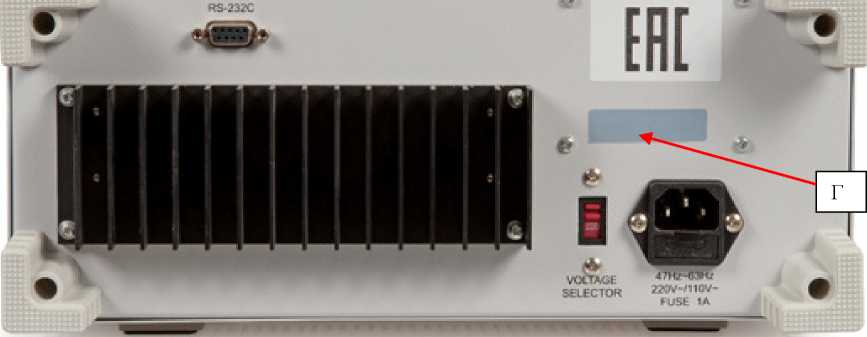

Рисунок 2 - Вид задней панели измерителей, место нанесения заводского номера (Г)
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны рабочих частот и диапазоны измерений частоты входного сигнала
при несимметричном входе при симметричном входе
при несимметричном входе при симметричном входе |
от 20 Гц до 150 кГц от 20 Гц до 100 кГц от 20 Гц до 720 кГц от 20 Гц до 300 кГц |
Верхний предел входного напряжения, В
|
300 10 |
Диапазоны измерений коэффициента нелинейных искажений, %
|
от 0,03 до 100 от 0,05 до 100 |
Пределы допускаемой абсолютной погрешности измерений коэффициента нелинейных искажений, %
|
±(0,06-Кни+0,03) ±(0,12-Кни+0,03) ±(0,12-Кни+0,05) не нормируется |
Диапазон измерений входного напряжения, В |
от 340’4 до 300 |
Пределы допускаемой абсолютной погрешности измерений входного напряжения, В (при частоте входного сигнала 1 кГц) |
±(0,03^ивх+540’5) |
Неравномерность амплитудно-частотной характеристики при измерении напряжения, дБ (относительно частоты 1 кГц)
от 20 Гц до 20 кГц св. 20 кГц до 100 кГц св. 100 кГц до 720 кГц
от 20 Гц до 100 кГц св. 100 кГц до 300 кГц |
±0,5 ±1 ±1,5 ±1 ±1,5 |
Продолжение таблицы 1
Наименование характеристики |
Значение |
Чувствительность при измерении частоты входного сигнала, мВ
|
50 5 |
Пределы допускаемой абсолютной погрешности измерений частоты входного сигнала, Гц |
±(0,001<F+2 е.м.р.) |
Примечания: Кни - измеряемое значение коэффициента нелинейных искажений, % ивх - значение входного напряжения (среднеквадратическое значение), В F - значение частоты входного сигнала, Гц е.м.р. - единица младшего разряда, Гц |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Входной импеданс |
100 кОм, 100 пФ |
Параметры электрического питания
|
от 198 до 242 от 48 до 52 |
Потребляемая мощность, В^А, не более |
20 |
Габаритные размеры (длинахширинахвысота), мм, не более |
360х140х320 |
Масса, кг, не более |
5 |
Нормальные условия измерений:
|
от +18 до +28 80 |
Рабочие условия применения:
|
от 0 до +40 80 |
