Номер по Госреестру СИ: 45098-10
45098-10 Уровнемеры буйковые
(Proservo)
Назначение средства измерений:
Уровнемеры буйковые Proservo (далее - уровнемеры) предназначены для измерения уровня жидких нефтепродуктов, сжиженных углеводородов, масел и других жидкостей в резервуарах различной формы.
Внешний вид.
Уровнемеры буйковые
Рисунок № 1
Внешний вид.
Уровнемеры буйковые
Рисунок № 2
Общие сведения
Дата публикации - 27.05.2020
Срок свидетельства - 27.04.2025
Номер записи - 176931
ID в реестре СИ - 1231332
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
уровнемер буйковый Proservo NMS5, Уровнемер буйковый Proservo NMS53, Нет модификации, нет данных , исполнение Proservo NMS5, Proservo, исп. NMS5, Proservo модель NMS53, Proservo модель NMS5, Proservo NMS53, Proservo NMS5/7, Proservo NMS5, Proservo NMS 56, Proservo NMS 53, Proservo, NMS531, NMS5-6UAP50NLT3D6U, NMS5, NMS 53,
Производитель
Изготовитель - Фирма "Endress+Hauser Yamanashi Co. Ltd."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Статистика
Кол-во поверок - 253
Выдано извещений - 2
Кол-во периодических поверок - 124
Кол-во средств измерений - 65
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 28386 дн.
Приказы РСТ, где упоминается данный тип СИ
№848 от 2019.04.19 О переоформлении свидетельства об утверждении типа средства измерений № 66368 "Системы измерительные Tankvision для резервуаров" и внесении изменений в описание типа
№892 от 2015.07.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№840 от 2020.04.27 ПРИКАЗ о продление свидетельство об утверждении типов СИ 37 шт
№2011 от 2021.09.13 О внесении изменений в сведения об утвержденных типах средств измерений
№2864 от 2021.12.14 О внесении изменений в сведения об утвержденных типах средств измерений 58077-14, 59157-14, 61118-15, 61379-15, 65410-16, 69415-17, 72469-18, 72632-18, 73375-18,79812-20
Наличие аналогов СИ: Уровнемеры буйковые (Proservo)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Endress+Hauser Yamanashi Co. Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44788-10 18.03.2025 |
Измерители температуры многозонные, Prothermo мод. NMT532 и NMT539 Фирма "Endress+Hauser Yamanashi Co. Ltd." (ЯПОНИЯ ) |
ОТ |
3 года - для NMT539; 4 года - для NMT532 |
|
72333-18 06.09.2028 |
Уровнемеры буйковые, Proservo NMS8x Фирма "Endress+Hauser Yamanashi Co. Ltd." (ЯПОНИЯ ) |
ОТ МП |
5 лет |
|
45098-10 27.04.2025 |
Уровнемеры буйковые, Proservo Фирма "Endress+Hauser Yamanashi Co. Ltd." (ЯПОНИЯ ) |
ОТ |
2 года |
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Уровнемеры буйковые (Proservo)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 8 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 17 | 0 | 9 | 0 | 8 | 0 | 8 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИР" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 8 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 31 | 0 | 28 | 0 | 28 | 0 | 28 | ||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 15 | 0 | 15 | 0 | 15 | 0 | 15 | |||
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (74) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 21 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 2 | 5 | 0 | 5 | ||
| ФГУП "ВНИИР" (74) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 63 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Сахалинский ЦСМ» (RA.RU.311389) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 30 | 0 | 30 | 0 | 13 | 0 | 13 | ||
| ООО "АСУ-ИНЖИНИРИНГ" (RA.RU.312805) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Уровнемеры буйковые (Proservo)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
2196 | 7440 |
|
ООО «Метрологический сервис» (Метросервис) Москва |
8460 | 7440 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
6760 | 7440 |
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
12000 | 7440 |
|
ФБУ УРАЛТЕСТ Свердловская область |
4726 | 7440 |
Программное обеспечение
Программное обеспечение (ПО) устройств состоит из двух частей: встроенное и автономное ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса измерительного преобразователя, и недоступное для внешней модификации.
Идентификационные данные встроенной части ПО приведены в таблице 1. Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутстсвует |
|
Номер версии (идентификационный номер) ПО |
не ниже V2.yy |
|
Цифровой идентификатор ПО |
не отображается |
|
Другие идентификационные данные, если имеются |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений-изложены в руководстве по эксплуатации для каждого уровнемера
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам буйковым Proservo-
1. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
2. ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
-
3. Техническая документация фирмы Endress+Hauser Yamanashi Co. Ltd
Поверка
Поверкаосуществляется по документу МП 45098-10 «Уровнемеры буйковые Proservo. Методика поверки», утвержденному ФГУП «ВНИИМС» 27.07.2010 г.
Основное поверочное оборудование:
-уровнемерная поверочная установка по ГОСТ 8.321-2013;
-рулетка измерительная металлическая 2-го класса по ГОСТ 7502-98, компарированная по измерительной ленте третьего разряда;
-миллиамперметр постоянного тока, диапазон 0/4...20 мА, погрешность ±0,05 %.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Уровнемеры состоят из буйка, присоединенного к тросу, механической системы с электроприводом, служащей для перемещения буйка, измерительного преобразователя.
Принцип измерений уровня основан на измерении веса буйка при его погружении в жидкость и при касании дна резервуара. Буек перемещается путем наматыва-ния/разматывания троса на барабан. Используя значения текущего угла поворота барабана, уровнемер измеряет дистанцию от заданного нулевого положения буйка до поверхности жидкости, границы раздела жидкостей, дна резервуара и рассчитывает значение уровней.
Принцип измерения плотности основан на измерении веса буйка при его нахождении в жидкости.
Уровнемеры выпускаются двух исполнений NMS5 и NMS7, различающихся конструкцией. NMS7 отличается от NMS5 тем, что он имеет гигиеническое исполнение.
В зависимости от коррозионных свойств жидкостей и их плотностей применяются буйки различных размеров и изготавливаемых из различных материалов.
Настройка прибора может осуществляться с дисплея на месте монтажа или через интерфейс цифровой коммуникации. Измерительная информация передается в виде аналогового и/или цифрового сигнала в контроллер, персональный компьютер, устройство индикации и регистрации и/или может быть считана с дисплея прибора. При необходимости дополнительно может быть использован выносной дисплей ProMonitor NRF560.
Уровнемеры имеют функцию вычисления средней плотности жидкости в резервуаре по измеренным значениям плотности в заданных точках (до 16 точек) и имеют дополнительные входы для подключения других измерительных приборов, данные от которых могут преобразовываться и передаваться по выходным сигналам, а также может обеспечивать электропитание других приборов.
Уровнемеры выполняют функции самодиагностики и индикации неисправностей, имеют защиту от несанкционированного изменения настроек в виде паролей. Кроме того, в приборе реализована функция автоматической компенсации изменения веса буйка и измерительного троса.
Приборы выпускаются в обычном или взрывозащищенном исполнениях 1Exd[ia]IIB T6, 1ExdIIB T6.

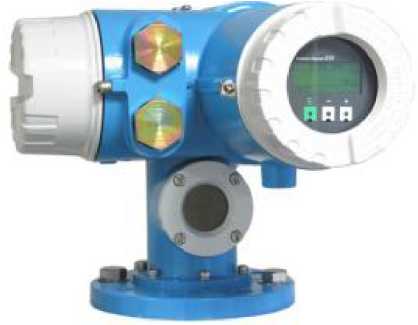

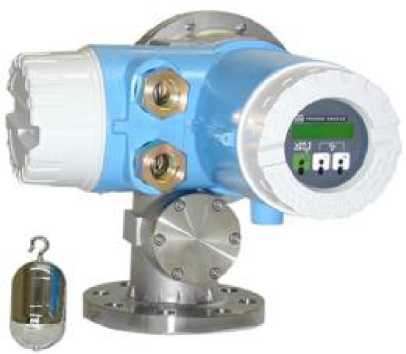

Внешний вид уровнемеров приведен на рисунке 1.
