Назначение средства измерений:
Термоиндикаторы пороговые одноразовые ТИ6-1 (далее по тексту - термоиндикаторы) предназначены для измерений и регистрации температуры окружающей среды в помещениях для хранения и при перевозке различной продукции, а также для индикации превышения («Тревога») или не превышения («Норма») установленных пороговых значений температуры в системе «холодовой цепи».

Внешний вид.
Термоиндикаторы пороговые одноразовые
Рисунок № 1

Внешний вид.
Термоиндикаторы пороговые одноразовые
Рисунок № 2

Внешний вид.
Термоиндикаторы пороговые одноразовые
Рисунок № 3

Внешний вид.
Термоиндикаторы пороговые одноразовые
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) термоиндикаторов состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в термоиндикатор на предприятии-изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Автономная часть ПО применяется для программирования таких параметров термоиндикаторов, как: количество пороговых значений, период измерения температуры, длительность записи и время задержки начала измерений («отложенный» старт). Программирование данных параметров также осуществляется на предприятии-изготовителе перед поставкой изделий конечному потребителю.
Идентификационные данные встроенного ПО термоиндикаторов представлены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО термоиндикаторов пороговых одноразовых ТИ6-1 модификации ТИ6-1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Firmware |
Номер версии (идентификационный номер) ПО, не ниже |
V1.0.6 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 2 - Идентификационные данные встроенного ПО термоиндикаторов пороговых одноразовых ТИ6-1 модификации ТИ6-1+
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Firmware |
Номер версии (идентификационный номер) ПО, не ниже |
v0.23 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации на термоиндикаторы типографским способом, а также на корпус термоиндикатора с помощью наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 Руководства по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термоиндикаторам пороговым одноразовым ТИ6-1ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия термоиндикаторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемой температуре и поступающих в электронный блок от встроенных первичных преобразователей температуры, в цифровой код.
Термоиндикатор представляет собой автономный программируемый самописец, фиксирующий температуру в течение заданного интервала времени и длительности записи. Запись установочных параметров в термоиндикаторы, заявляемых пользователем, осуществляется при помощи программного обеспечения на предприятии-изготовителе. Считывание информации, накопленной в термоиндикаторах, в виде отчетного файла формата «.pdf» производится с помощью персонального компьютера. Термоиндикаторы позволяют установить различное количество пороговых значений температуры, при нарушении которых происходит индикация в мигающем режиме светодиода «Тревога». После однократного мониторинга температурного режима, термоиндикаторы дальнейшей эксплуатации не подлежат.
Термоиндикаторы пороговые одноразовые ТИ6-1 изготавливаются в двух модификациях: ТИ6-1 и ТИ6-1+. Модификации термоиндикаторов отличаются друг от друга по метрологическим и техническим характеристикам.
Конструктивно все термоиндикаторы выполнены в виде компактного моноблока из поликарбоната со встроенным первичным преобразователем. В корпус термоиндикаторов встроен USB-разъем, c помощью которого они подключаются непосредственно к персональному компьютеру. Заводской номер (ID) наносится на оборотной стороне термоиндикатора в виде наклейки. Конструкция термоиндикаторов не предусматривает нанесение знака поверки на средство измерений.
Фотографии общего вида термоиндикаторов пороговых одноразовых ТИ6-1 двух модификаций представлены на рисунках 1-2. Цветовая гамма этикеток термоиндикаторов может быть изменена по решению Изготовителя в одностороннем порядке. На этикетках термоиндикаторов (при необходимости и в соответствии с заказом) также может быть нанесена информация, не противоречащая требованиям ТУ на термоиндикаторы.


Место нанесения заводского номера
Рисунок 1 - Общий вид термоиндикаторов модификации ТИ6-1

Термоинднкатор пороговый одноразовый ТИ6-1*
ДЛЯ КОНТРОЛЯ ТЕМПЕРАТУРНОГО РЕЖИМА В СИСТЕМЕ «ХОЛОДОВОЙ ЦЕПИ»
Для включения/выключения нажмите и удерживайте кнопку старт/стоп в течение 5 секунд.
Мигающий красный индикатор один раз в 10 сек. - было нарушение.
Для просмотра зарегистрированных данных подключите термоинднкатор в USB-порт компьютера и откройте PDF-файл с отчетом.
Диапазон рабочих температур устройства от минус ЗО’С до ♦60°С.
www.termokont.ru +7 (495) 120-00-50
Производитель: ООО >Термоконт-МК», Россия, 142700, МО, Ленинский р-н. г. Видное, Проектируемый пр-д №251, Северная Промзона пр. влд. 1. офис 112.
Дата изготовления указана на упаковке. ТУ 9452-003-70082873-2009
Серийный №: /"
иш
ГОСРЕЕСТР

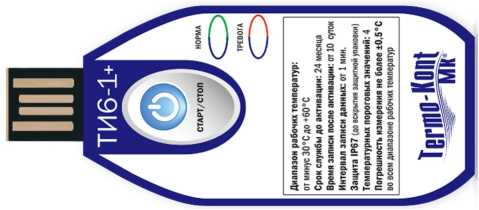

Рисунок 2 - Общий вид термоиндикаторов модификации ТИ6-1+
Пломбирование термоиндикаторов не предусмотрено. Заводские (индивидуальные) номера терморегистраторов нанесены на этикетки в виде наклеек-шильдиков, и неизменяемо прописаны во внутреннюю электронную память терморегистраторов. Конструкция терморегистраторов не предполагает нанесение знака поверки на этикетку средства измерения.
Таблица 5 -
Наименование |
Обозначение |
Количество |
Термоиндикатор пороговый одноразовый |
ТИ6-1 (модификация в соответствии с заказом) |
1 шт. |
Руководство по эксплуатации (на русском языке) |
- |
1 экз. (на партию при отправке в один адрес) |
Метрологические и основные технические характеристики термоиндикаторов пороговых одноразовых ТИ6-1 приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение (в зависимости от модификации) | |
ТИ6-1 |
ТИ6-1+ | |
Диапазон измерений температуры, °С |
от -30 до +60 | |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,0 (в диапазоне от -30 до -20 °С включ.); ±0,5 (в диапазоне св. -20 до +40 °С включ.); ±1,0 (в диапазоне св. +40 °С) |
±0,5 (*) |
Примечание: (*) - термоиндикаторы соответствует классу точности 2 по ГОСТ Р 56940-2016/EN 12830:1999 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение (в зависимости от модификации) | |
ТИ6-1 |
ТИ6-1+ | |
Количество пороговых значений |
4 | |
Период измерения температуры, мин, не менее |
1 | |
Время задержки начала контроля после нажатия кнопки «Старт», мин, не менее |
1 | |
Номинальное напряжение питания, В |
3 | |
Габаритные размеры, мм, не более |
70,0x34,0x6,0 (включая встроенный USB-разъем) | |
Масса, г, не более |
15 | |
Рабочие условия эксплуатации:
|
от -30 до +60 95 | |
Средний срок службы с момента запуска, ч, не менее |
140 |
240 |
