Принцип действия данных приборов заключается в определении пространственного положения специализированных меток, размещенных на окружающих объектах и построении трёхмерной модели меток в виде облака точек в режиме реального времени на основе фотограмметрических данных.

При проведении измерений используются специальные светоотражающие метки и измерительные меры. Метки могут быть кодированные и не кодированные. Кодированными метками называются метки с определенным, уникальным рисунком, по которому программное обеспечение распознает номер контрольной (реперной) точки измерения. Пример кодированных меток представлен на рисунке 5. Не кодированные метки не несут в себе никакой информации и применяются как метка на поверхности объекта сканирования для проведения дальнейших измерений совместно с другими аналогичными метками. Пример не кодированных меток представлен на рисунке 6. Специальная мера представляет собой пластину из углеродного волокна, на концах которой нанесены кодированные метки. Расстояние между центрами меток является постоянной величиной, она определяется на заводе-изготовителе и указывается на табличке, расположенной на задней стороне меры, а также прописывается в программном обеспечении. Эталонная мера применяется для настройки масштаба съёмки, создания точной системы позиционирования и вычисления координат кодированных и не кодированных меток с заданной точностью. Общий вид специальной измерительной меры представлен на рисунке 7, её идентификационная табличка представлен на рисунке 8.

Конструктивно приборы состоят из корпуса и установленной на нём промышленной цифровой фотокамеры, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.

Приборы оснащены восемью светодиодами для подсветки меток, размещённых на поверхности объекта. На корпусе устройства, слева расположены две кнопки, одна предназначена для осуществления снимка кадра, вторая включает режим проецирования лазерной маски для понимания оператором области съемки. С тыльной стороны корпуса располагается разъём для подключения кабеля соединения с персональным компьютером. В верхней части приборов закреплён регулируемый ремешок, предназначенный для фиксации приборов на руке.

Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.

Общий вид приборов представлен на рисунках 1 - 3, общий вид идентификационной таблички приборов представлен на рисунке 4.

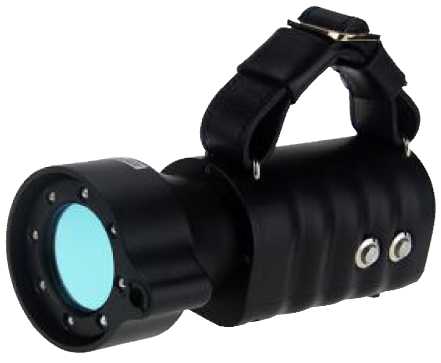

Рисунок 1 - Общий вид приборов со стороны объектива и функциональных кнопок

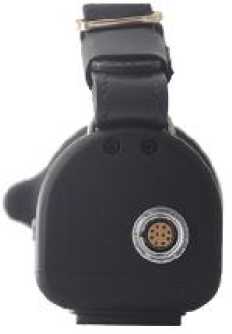

Рисунок 2 - Общий вид приборов с тыльной стороны

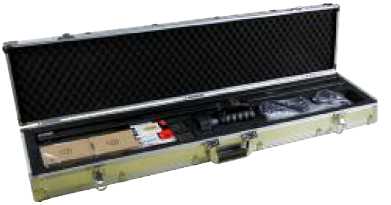

Рисунок 3 - Общий вид прибора с комплектом принадлежностей в транспортировочном кейсе

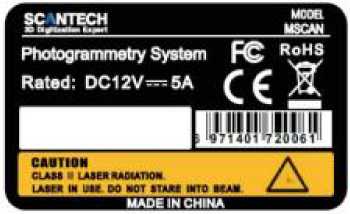

Рисунок 4 - Общий вид идентификационной таблички

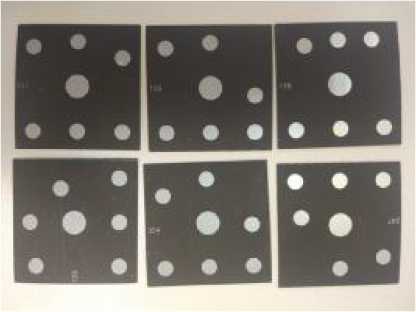

Рисунок 5 - Общий вид кодированных меток

ооооо ооооо ООООО ООООО ООООО ООООО ООООО ООООО ООООО ООООО °00000000°

Рисунок 6 - Общий вид некодированных меток

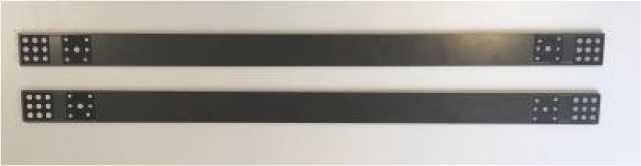

Рисунок 7 - Общий вид специальной измерительной меры

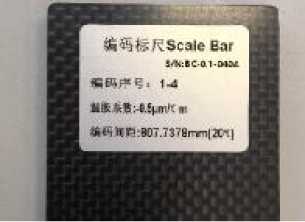

Рисунок 8 - Общий вид идентификационной таблички специальной измерительной меры

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
