Номер по Госреестру СИ: 77932-20
77932-20 Приборы оптические координатно-измерительные бесконтактные
(HSCAN и PRINCE)

Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 1

Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 2

Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 3

Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 4

Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 5
Программное обеспечение
Приборы работают под управлением программного обеспечения (далее - ПО) «ScanViewer», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, обработки результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
ScanViewer |
Номер версии (идентификационный номер ПО), не ниже |
4.13.9 |
Цифровой идентификатор ПО |
D8683F19 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам оптическим координатно-измерительным бесконтактным серий HSCAN и PRINCE
Техническая документация «Hangzhou Sikan Technology Co., Ltd», Китай
Поверка
Поверкаосуществляется по документу МП АПМ 07-19 «Приборы оптические координатноизмерительные бесконтактные серий HSCAN и PRINCE. Методика поверки», утверждённому ООО «Автопрогресс-М» «19» августа 2019 года.
Основные средства поверки:
- система лазерная измерительная Renishaw XL-80 (рег. № 35362-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Hangzhou Sikan Technology Co., Ltd.», Китай
Адрес: 6/F, Building 4, No.998 Wenyi West Road, Yuhang District, Hangzhou, Zhejiang, 311121 China
Телефон: +86 571-85370380
E-mail: info@sikantech.com
Заявитель
Общество с ограниченной ответственностью «Терем» (ООО «Терем»)
ИНН 7702734076
Адрес: 129226, г. Москва, ул. Докукина, д.16, стр.3, этаж 4 пом II к.24
Телефон: +7 (495) 956-04-04
E-mail: 3d@terem.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб.0
E-mail: info@autoprogress-m.ru
Принцип действия данных приборов заключается в определении пространственного положения точек окружающих объектов и построении их трёхмерной модели в виде облака точек по данным лазерного сканирования в режиме реального времени, и преобразовании его в полигоны.
Конструктивно приборы состоят из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.
Приборы серии HSCAN оснащены тремя лазерными излучателями красного спектра, приборы серии PRINCE оснащены четырьмя лазерными излучателями красного и синего спектров. На корпусе приборов с тыльной стороны располагаются клавиша питания, позволяющая включить или выключить прибор, или изменить режим его работы и две клавиши изменения масштаба, позволяющие увеличить или уменьшить масштаб отображения измеряемого объекта в программе обработки, а также разъём для подключения кабеля соединения с персональным компьютером. В верхней части приборов располагается индикаторная лампа, предназначенная для помощи оператору с определением фокусного расстояния.
Приборы выпускаются в следующих модификациях:
-
- серия HSCAN: HSCAN300, HSCAN331, HSCAN771;
-
- серия PRINCE: PRINCE335, PRINCE775,
которые различаются между собой внешним видом, значениями метрологических и некоторых технических характеристик.
Для повышения качества измерений возможно использование прибора оптического координатно-измерительного фотограмметрического MSCAN (далее - устройство MSCAN). Общий вид прибора оптического координатно-измерительного фотограмметрического MSCAN приведён на рисунке 1. При помощи устройства MSCAN проводиться построение базовой модели позиционирования и после обработки с помощью программного обеспечения загружается в приборы серий HSCAN и PRINCE, где используется в качестве основной системы позиционирования.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.
Общий вид приборов оптических координатно-измерительных бесконтактных серии HSCAN и PRINCE представлен на рисунках 2 - 4, общий вид идентификационной таблички представлен на рисунке 5.

Рисунок 1 - Общий вид прибора оптического координатно-измерительного фотограмметрического MSCAN

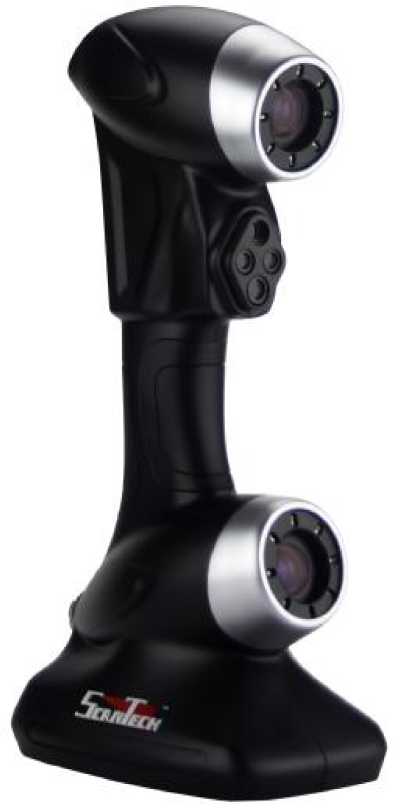

Рисунок 2 - Общий приборов оптических Рисунок 3 - Общий приборов оптических координатно-измерительных бесконтактных координатно-измерительных бесконтактных серии HSCAN серии PRINCE

Индикаторная лампа
Кнопка [Пуск]
Кнопка увеличения масштаба
Кнопка уменьшения —1 масштаба .
Соедините л ьн ый разъем
Рисунок 4 - Общий вид приборов с тыльной
стороны

Рисунок 5 - Общий вид идентификационной таблички с местом расположения заводского (серийного) номера прибора
Таблица 6 - Комплектность приборов
Наименование |
Обозначение |
Количество |
Прибор (модификация в соответствии с заказом потребителя) |
- |
1 шт. |
Прибор оптический координатно-измерительный фотограмметрический MSCAN |
По заказу | |
Калибровочная пластина |
1 шт. | |
Соединительный кабель |
1 шт. | |
Кабель питания |
1 шт. | |
Блок питания 12 В |
1 шт. | |
USB накопитель с ПО |
1 шт. | |
USB ключ для работы оборудования |
1 шт. | |
Руководство по эксплуатации на русском языке |
1 экз. | |
Кейс для транспортировки |
1 шт. | |
Методика поверки |
МП АПМ 07-19 |
1 экз. |
Таблица 2 - Метрологические характеристики приборов серии HSCAN
Наименование характеристики |
Значение | ||
Модификация |
HSCAN300 |
HSCAN331 |
HSCAN771 |
Диапазон измерений геометрических размеров объектов, мм |
от 10 до 5000 | ||
Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,67) измерений геометрических размеров объектов, мм |
±(0,02+0,10-L) где L - |
±(0,02+0,08<L) длина объекта в |
±(0,02+0,06<L) метрах |
Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,67) измерений геометрических размеров объектов приборами серии HSCAN при проведении комбинированных измерений совместно с устройством MSCAN, мм |
±(0,020+0,025<L) где L - длина объекта в метрах |
Таблица 3 - Метрологические характеристики приборов серии PRINCE
Наименование характеристики |
Значение | |
Модификация |
PRINCE335 |
PRINCE775 |
Диапазон измерений геометрических размеров объектов, мм |
от 10 до 5000 | |
Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,67) измерений геометрических размеров объектов при использовании лазера красного спектра (режим R), мм |
±(0,02+0,08<L) где L - длина об |
±(0,02+0,06<L) ъекта в метрах |
Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,67) измерений геометрических размеров объектов при использовании синего спектра (режим B), мм |
±(0,01+0,08-L) где L - длина об |
±(0,01+0,06-L) ъекта в метрах |
Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,67) измерений геометрических размеров объектов приборами серии PRINCE при проведении комбинированных измерений совместно с устройством MSCAN, мм |
±(0,020+0,025-L) где L - длина объекта в метрах |
Таблица 4 - Основные технические характеристики приборов серии HSCAN
Наименование характеристики |
Значение |
Модификация |
HSCAN300 HSCAN331 HSCAN771 |
Расстояние до измеряемых объектов, мм |
от 200 до 450 |
Лазерное излучение: | |
- мощность, не более, мВт |
1 |
- длина волны, нм |
660 |
- класс по ГОСТ 31581-2012 |
2 |
Скорость измерений в секунду |
205000 265000 480000 |
Напряжение питания от источника постоянного тока, В |
12 |
Габаритные размеры (ДхШхВ), мм, не более |
315х165хх105 |
Масса, кг, не более |
0,95 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от -10 до +40 |
- относительная влажность, % |
от 10 до 90 |
Таблица 5 - Основные технические характеристики приборов серии PRINCE
Наименование характеристики |
Значение | |||
Модификация |
PRINCE335 |
PRINCE775 | ||
Режим работы лазера |
R |
B |
R |
B |
Расстояние до измеряемых объектов, мм |
от 200 |
от 100 |
от 200 |
от 100 |
до 450 |
до 200 |
до 450 |
до 200 | |
Лазерное излучение: | ||||
- мощность, не более, мВт |
1 | |||
- длина волны лазера красного спектра (режим R), нм |
660 | |||
- длина волны лазера синего спектра (режим B), нм |
450 | |||
- класс по ГОСТ 31581-2012 |
2 | |||
Скорость измерений в секунду |
265000 |
320000 |
480000 |
320000 |
Напряжение питания от источника постоянного тока, В |
12,0 | |||
Габаритные размеры (ДхШхВ), мм, не более |
315x165x105 | |||
Масса, кг, не более |
0,95 | |||
Условия эксплуатации: | ||||
- температура окружающей среды, °С |
от -10 до +40 | |||
- относительная влажность, % |
от 10 до 90 |
