Номер по Госреестру СИ: 77279-20
77279-20 Датчики давления электронные
(P)
Назначение средства измерений:
Датчики давления электронные P (далее - датчики) предназначены для измерений избыточного давления и преобразований измеренного давления в унифицированные выходные сигналы силы и (или) напряжения постоянного тока и (или) в цифровой код.
Внешний вид.
Датчики давления электронные

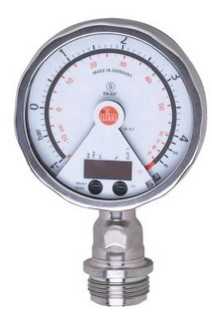

Рисунок № 1
Внешний вид.
Датчики давления электронные

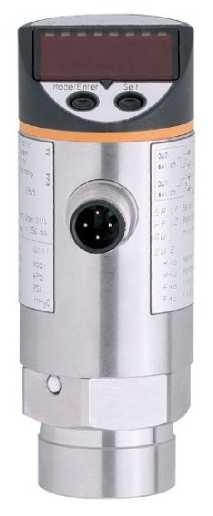

Рисунок № 2
Внешний вид.
Датчики давления электронные

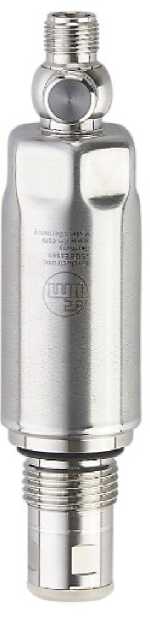

Рисунок № 3
Внешний вид.
Датчики давления электронные

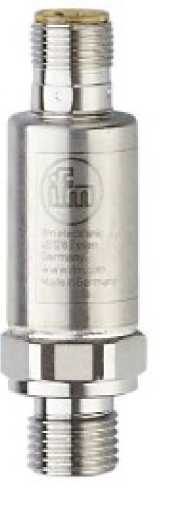

Рисунок № 4
Внешний вид.
Датчики давления электронные

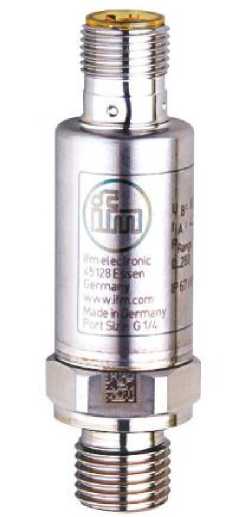

Рисунок № 5
Внешний вид.
Датчики давления электронные

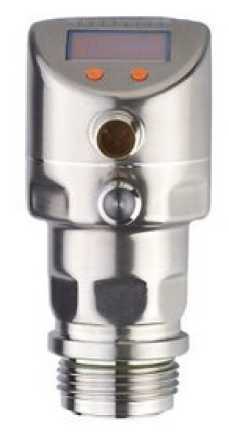

Рисунок № 6
Внешний вид.
Датчики давления электронные

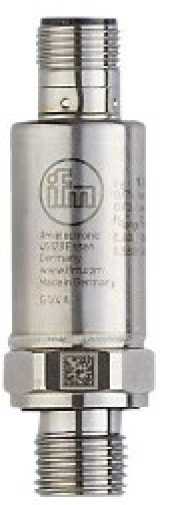

Рисунок № 7
Внешний вид.
Датчики давления электронные

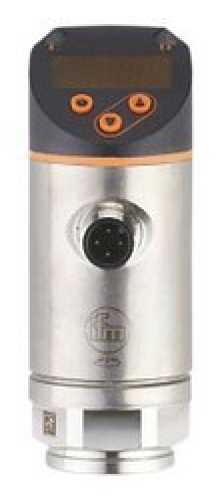

Рисунок № 8
Принцип действия датчиков основан на измерении и преобразовании давления в аналоговый выходной сигнал силы и (или) напряжения постоянного тока и (или) отображении значений измеряемого давления на цифровом индикаторе или персональном компьютере (далее - ПК).
Конструктивно датчики состоят из электронного блока и чувствительного элемента в виде керамической или металлической измерительной ячейки, помещенных в стальной корпус. Деформация, вызванная воздействием давления на мембрану измерительной ячейки, передается на резисторы, в результате чего изменяется их сопротивление. Это изменение сопротивления преобразуется в электронном блоке датчика в аналоговый выходной сигнал силы и (или) напряжения постоянного тока и (или) в цифровой код для отображения значений измеряемого давления на цифровом индикаторе или связи с ПК по встроенному интерфейсу IO-Link.
Датчики выпускаются в модификациях PE, PG, PI, PM, PN, PT, PU и PV, отличающихся диапазонами и пределами допускаемой погрешности измерений избыточного давления, наличием аналогового или цифрового дисплея, типом измерительной ячейки, типами выходных сигналов, габаритными размерами, массой, параметрами электропитания, рабочими условиями измерений.
Датчики модификации PE имеют исполнения, отличающиеся диапазонами измерений избыточного давления, габаритными размерами, массой: PE2091, PE2092, PE2093, PE2094, PE2096, PE2099, PE2591, PE2592, PE2593, PE2594, PE2596, PE2599.
Датчики модификации PG имеют исполнения, отличающиеся диапазонами и пределами допускаемой погрешности измерений избыточного давления, габаритными размерами, массой, рабочими условиями измерений: PG2409, PG2450, PG2451, PG2452, PG2453, PG2454, PG2455, PG2456, PG2457, PG2458, PG2489, PG2734, PG2789, PG2793, PG2794, PG2795, PG2796, PG2797, PG2798, PG2799, PG2889, PG2893, PG2894, PG2895, PG2896, PG2897, PG2898, PG2899.
Датчики модификации PI имеют исполнения, отличающиеся диапазонами и пределами допускаемой погрешности измерений избыточного давления, габаритными размерами, массой: PI2203, PI2204, PI2205, PI2206, PI2207, PI2209, PI2214, PI2303, PI2304, PI2305, PI2306, PI2307, PI2309, PI2602, PI2714, PI2715, PI2717, PI2789, PI2793, PI2794, PI2795, PI2796, PI2797, PI2798, PI2799, PI2814, PI2815, PI2817, PI2889, PI2893, PI2894, PI2895, PI2896, PI2897, PI2898, PI2899.
Датчики модификации PM имеют исполнения, отличающиеся диапазонами и пределами допускаемой погрешности измерений избыточного давления, габаритными размерами, массой: PM1503, PM1504, PM1505, PM1506, PM1514, PM1515, PM1543, PM1602,
PM1603, PM1604, PM1605, PM1606, PM1607, PM1608, PM1609, PM1614, PM1615, PM1617, PM1689, PM1703, PM1704, PM1705, PM1706, PM1707, PM1708, PM1709, PM1714, PM1715, PM1717, PM1789.
Датчики модификации PN имеют исполнения, отличающиеся диапазонами измерений избыточного давления, габаритными размерами, массой: PN2070, PN2071, PN2092, PN2093, PN2094, PN2096, PN2097, PN2098, PN2099, PN2160, PN2169, PN2270, PN2271, PN2292, PN2293, PN2294, PN2296, PN2297, PN2298, PN2299, PN2560, PN2569, PN2570, PN2571, PN2592, PN2593, PN2594, PN2596, PN2597, PN2598, PN2599, PN2670, PN2671, PN2692, PN2693, PN2694, PN2696, PN2697, PN2698, PN2699, PN3070, PN3071, PN3092, PN3093, PN3094, PN3096, PN3097, PN3129, PN3160, PN3529, PN3560, PN3570, PN3571, PN3592, PN3593, PN3594, PN3596, PN3597, PN7070, PN7071, PN7072, PN7092, PN7093, PN7094, PN7096, PN7097, PN7099, PN7160, PN7270, PN7271, PN7292, PN7293, PN7294, PN7296, PN7297, PN7299, PN7370, PN7392, PN7560, PN7570, PN7571, PN7572, PN7592, PN7593, PN7594, PN7596, PN7597, PN7599, PN7670, PN7671, PN7692, PN7693, PN7694, PN7696, PN7697, PN7699.
Датчики модификации PT имеют следующие исполнения, отличающиеся диапазонами и пределами допускаемой погрешности измерений избыточного давления, габаритными размерами, массой, рабочими условиями измерений, параметрами электропитания: PT5000, PT5001, PT5002, PT5003, PT5004, PT5012, PT5014, PT5015, PT5023, PT5043, PT5060, PT5300,
PT5301, PT5302, PT5303, PT5304, PT5312, PT5314, PT5315, PT5323, PT5343, PT5360, PT5400,
PT5401, PT5402, PT5403, PT5404, PT5412, PT5414, PT5415, PT5423, PT5443, PT5453, PT5460,
PT5494, PT5500, PT5501, PT5502, PT5503, PT5504, PT5560, PT5600, PT5601, PT5602, PT5603,
PT5604, PT5660, PT5700, PT5701, PT5702, PT5703, PT5704, PT5760.
Датчики модификации PU имеют следующие исполнения, отличающиеся диапазонами и пределами допускаемой погрешности измерений избыточного давления, габаритными размерами, массой, рабочими условиями измерений, параметрами электропитания: PU5400, PU5401, PU5402, PU5403, PU5404, PU5412, PU5414, PU5415, PU5423, PU5443, PU5460, PU5600, PU5601, PU5602, PU5603, PU5604, PU5660, PU5700, PU5701, PU5702, PU5703, PU5704, PU5760, PU8500, PU8501, PU8502, PU8503, PU8504, PU8523, PU8560, PU8700, PU8701, PU8702, PU8703, PU8704, PU8712, PU8743, PU8760.
Датчики модификации PV имеют следующие исполнения, отличающиеся диапазонами измерений избыточного давления, габаритными размерами, массой: PV7000, PV7001, PV7002, PV7003, PV7004, PV7023, PV7600, PV7601, PV7602, PV7603, PV7604, PV7623.
Серийный номер наносится на корпус датчика в виде цифрового или буквенноцифрового кода любым технологическим способом.
Нанесение знака поверки на корпус датчиков не предусмотрено.
Общий вид датчиков представлен на рисунке 1.
а) модификация PE
б) модификация PG
в) модификация PI
г) модификация PM
д) модификация PN
е) модификация PT
Рисунок 1 - Общий вид датчиков
ж) модификация PU
з) модификация PV
Пломбирование датчиков не предусмотрено.
Таблица 12 -
Наименование |
Обозначение |
Количество |
Датчик давления электронный P |
- |
1 шт. |
Паспорт |
- |
1 экз. |
Таблица 1 - Метрологические характеристики датчиков модификации PE
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
PE2091 |
от 0 до 25 | ||||
PE2591 | |||||
PE2092 |
от 0 до 10 | ||||
PE2592 | |||||
PE2093 |
от -0,1 до 2,5 | ||||
PE2593 |
от 4 до 20 |
от 0 до 10 |
±0,5 |
±0,2 | |
PE2094 |
от -0,1 до 1 | ||||
PE2594 | |||||
PE2096 |
от -0,0125 до 0,25 | ||||
PE2596 | |||||
PE2099 |
от -0,1 до 0,1 | ||||
PE2599 |
Таблица 2 - Метрологические характеристики датчиков модификации PG
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
PG2409 |
от -0,1 до 0,1 |
от 4 до 20 |
±0,5 |
±0,20 |
PG2799 |
±0,2 |
±0,15 | ||
PG2899 |
±0,2 |
±0,15 |
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
PG2450 |
от 0 до 40 |
±0,6 |
±0,30 | |
PG2451 |
от 0 до 25 |
±0,6 |
±0,30 |
Продолжение таблицы 2
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
PG2452 |
от 0 до 10 |
±0,5 |
±0,20 | |
PG2453 |
±0,5 |
±0,20 | ||
PG2793 |
от -0,1 до 2,5 |
±0,2 |
±0,15 | |
PG2893 |
±0,2 |
±0,15 | ||
PG2454 |
±0,5 |
±0,20 | ||
PG2734 |
от -0,1 до 1 |
±0,2 |
±0,15 | |
PG2794 |
±0,2 |
±0,15 | ||
PG2894 |
±0,2 |
±0,15 | ||
PG2455 |
от 4 до 20 |
±0,5 |
±0,20 | |
PG2795 |
от -0,1 до 0,4 |
±0,2 |
±0,15 | |
PG2895 |
±0,2 |
±0,15 | ||
PG2456 |
±0,5 |
±0,20 | ||
PG2796 |
от -0,0125 до 0,25 |
±0,2 |
±0,15 | |
PG2896 |
±0,2 |
±0,15 | ||
PG2457 |
±0,5 |
±0,20 | ||
PG2797 |
от -0,005 до 0,1 |
±0,2 |
±0,15 | |
PG2897 |
±0,2 |
±0,15 | ||
PG2458 |
от -0,00125 до 0,025 |
±0,5 |
±0,20 |
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
PG2798 |
±0,2 |
±0,15 | ||
PG2898 |
±0,2 |
±0,15 | ||
PG2489 |
от -0,0005 до 0,01 |
±0,6 |
±0,30 | |
PG2789 |
±0,5 |
±0,20 | ||
PG2889 |
±0,5 |
±0,20 |
Таблица 3 - Метрологические характеристики датчиков модификации PI
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
PI2602 |
от -0,1 до 10 |
от 4 до 20 |
±0,5 |
±0,20 |
PI2203 |
от -0,1 до 2,5 |
±0,2 |
±0,15 | |
PI2303 |
±0,2 |
±0,15 | ||
PI2793 |
±0,2 |
±0,15 | ||
PI2893 |
±0,2 |
±0,15 | ||
PI2204 |
от -0,1 до 1 |
±0,2 |
±0,15 | |
PI2214 |
±0,2 |
±0,15 | ||
PI2304 |
±0,2 |
±0,15 | ||
PI2794 |
±0,2 |
±0,15 | ||
PI2894 |
±0,2 |
±0,15 |
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
PI2714 |
от -0,1 до 1,6 |
±0,2 |
±0,15 | |
PI2814 |
±0,2 |
±0,15 | ||
PI2205 |
±0,2 |
±0,15 | ||
PI2305 |
от -0,1 до 0,4 |
±0,2 |
±0,15 | |
PI2795 |
±0,2 |
±0,15 | ||
PI2895 |
±0,2 |
±0,15 | ||
PI2715 |
от -0,1 до 0,6 |
±0,2 |
±0,15 | |
PI2815 |
±0,2 |
±0,15 | ||
PI2206 |
±0,2 |
±0,15 | ||
PI2306 |
от -0,0125 до 0,25 |
±0,2 |
±0,15 | |
PI2796 |
±0,2 |
±0,15 | ||
PI2896 |
±0,2 |
±0,15 | ||
PI2207 |
±0,2 |
±0,15 | ||
PI2307 |
от -0,005 до 0,1 |
±0,2 |
±0,15 | |
PI2797 |
±0,2 |
±0,15 | ||
PI2897 |
±0,2 |
±0,15 |
Продолжение таблицы 3
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
PI2717 |
от -0,01 до 0,16 |
от 4 до 20 |
±0,2 |
±0,15 |
PI2817 |
±0,2 |
±0,15 | ||
PI2798 |
от -0,00125 до 0,025 |
±0,2 |
±0,15 |
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
PI2898 |
±0,2 |
±0,15 | ||
PI2209 |
от -0,1 до 0,1 |
±0,2 |
±0,15 | |
PI2309 |
±0,2 |
±0,15 | ||
PI2799 |
±0,2 |
±0,15 | ||
PI2899 |
±0,2 |
±0,15 | ||
PI2789 |
от -0,0005 до 0,01 |
±0,5 |
±0,20 | |
PI2889 |
±0,5 |
±0,20 |
Таблица 4 - Метрологические характеристики датчиков модификации PM
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
PM1602 |
от -0,1 до 10 |
от 4 до 20 |
±0,5 |
±0,20 |
PM1503 |
от -0,1 до 2,5 |
±0,5 |
±0,10 | |
PM1603 |
±0,2 |
±0,15 | ||
PM1703 |
±0,2 |
±0,15 | ||
PM1543 |
от -0,1 до 4 |
±0,5 |
±0,10 | |
PM1504 |
от -0,1 до 1 |
±0,5 |
±0,10 | |
PM1604 |
±0,2 |
±0,15 | ||
PM1704 |
±0,2 |
±0,15 |
Продолжение таблицы 4
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
PM1514 |
±0,5 |
±0,10 | ||
PM1614 |
от -0,1 до 1,6 |
±0,2 |
±0,15 | |
PM1714 |
±0,2 |
±0,15 | ||
PM1505 |
±0,5 |
±0,10 | ||
PM1605 |
от -0,1 до 0,4 |
±0,2 |
±0,15 | |
PM1705 |
±0,2 |
±0,15 | ||
PM1515 |
±0,5 |
±0,10 | ||
PM1615 |
от -0,1 до 0,6 |
±0,2 |
±0,15 | |
PM1715 |
±0,2 |
±0,15 | ||
PM1506 |
±0,5 |
±0,10 | ||
PM1606 |
от -0,0125 до 0,25 |
от 4 до 20 |
±0,2 |
±0,15 |
PM1706 |
±0,2 |
±0,15 | ||
PM1607 |
от -0,005 до 0,1 |
±0,2 |
±0,15 | |
PM1707 |
±0,2 |
±0,15 | ||
PM1617 |
от -0,01 до 0,16 |
±0,2 |
±0,15 | |
PM1717 |
±0,2 |
±0,15 | ||
PM1608 |
от -0,00125 до 0,025 |
±0,2 |
±0,15 | |
PM1708 |
±0,2 |
±0,15 | ||
PM1609 |
от -0,1 до 0,1 |
±0,2 |
±0,15 | |
PM1709 |
±0,2 |
±0,15 | ||
PM1689 |
от -0,0005 до 0,01 |
±0,5 |
±0,20 | |
PM1789 |
±0,5 |
±0,20 |
Таблица 5 - Метрологические характеристики датчиков модификации PN
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
PN2070 |
от 0 до 40 |
от 4 до 20 |
от 0 до 10 |
±0,5 |
±0,2 |
PN2270 | |||||
PN2570 | |||||
PN2670 | |||||
PN3070 | |||||
PN3570 | |||||
PN7070 | |||||
PN7270 | |||||
PN7370 | |||||
PN7570 | |||||
PN7670 | |||||
PN2071 |
от 0 до 25 | ||||
PN2271 | |||||
PN2571 | |||||
PN2671 | |||||
PN3071 | |||||
PN3571 | |||||
PN7071 | |||||
PN7271 | |||||
PN7571 | |||||
PN7671 | |||||
PN2092 |
от 0 до 10 | ||||
PN2292 | |||||
PN2592 | |||||
PN2692 |
Продолжение таблицы 5
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
PN3092 |
от 0 до 10 |
от 4 до 20 |
от 0 до 10 |
±0,5 |
±0,2 |
PN3592 | |||||
PN7072 | |||||
PN7092 | |||||
PN7292 | |||||
PN7392 | |||||
PN7572 | |||||
PN7592 | |||||
PN7692 | |||||
PN2093 |
от -0,1 до 2,5 | ||||
PN2293 | |||||
PN2593 | |||||
PN2693 | |||||
PN3093 | |||||
PN3593 | |||||
PN7093 | |||||
PN7293 | |||||
PN7593 | |||||
PN7693 | |||||
PN2094 |
от -0,1 до 1 | ||||
PN2294 | |||||
PN2594 | |||||
PN2694 | |||||
PN3094 | |||||
PN3594 |
Продолжение таблицы 5
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
PN7094 |
от -0,1 до 1 |
от 4 до 20 |
от 0 до 10 |
±0,5 |
±0,2 |
PN7294 | |||||
PN7594 | |||||
PN7694 | |||||
PN2096 |
от -0,0125 до 0,25 | ||||
PN2296 | |||||
PN2596 | |||||
PN2696 | |||||
PN3096 | |||||
PN3596 | |||||
PN7096 | |||||
PN7296 | |||||
PN7596 | |||||
PN7696 | |||||
PN2097 |
от -0,005 до 0,1 | ||||
PN2297 | |||||
PN2597 | |||||
PN2697 | |||||
PN2098 |
от -0,00125 до 0,025 | ||||
PN2298 | |||||
PN2598 | |||||
PN2698 | |||||
PN2099 |
от -0,1 до 0,1 | ||||
PN2299 |
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
PN2599 |
Продолжение таблицы 5
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
PN2699 |
от -0,1 до 0,1 |
от 4 до 20 |
от 0 до 10 |
±0,5 |
±0,2 |
PN7099 | |||||
PN7299 | |||||
PN7599 | |||||
PN7699 | |||||
PN2160 |
от 0 до 60 | ||||
PN2560 | |||||
PN3160 | |||||
PN3560 | |||||
PN7160 | |||||
PN7560 | |||||
PN2169 |
от -0,05 до 0,05 | ||||
PN2569 | |||||
PN3129 |
от -0,1 до 0 | ||||
PN3529 | |||||
PN3097 |
от 0 до 0,1 |
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
PN3597 | |||||
PN7097 | |||||
PN7297 | |||||
PN7597 | |||||
PN7697 |
Таблица 6 - Метрологические характеристики датчиков модификации PT
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды, на каждые 10 0С, % | |
в диапазоне рабочих температур от -40 до -25 0С не включ. |
в диапазоне рабочих температур от -25 до +15 0С не включ. и св. +25 до +90 0С | ||||
PT5300 |
от 0 до 40 |
от 4 до 20 |
±0,5 |
±0,2 |
±0,1 |
PT5400 |
±0,5 | ||||
PT5301 |
от 0 до 25 |
±0,5 | |||
PT5401 |
±0,5 | ||||
PT5302 |
от 0 до 10 |
±0,5 | |||
PT5402 |
±0,5 | ||||
PT5303 |
от 0 до 2,5 |
±0,5 |
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды, на каждые 10 0С, % | |
в диапазоне рабочих температур от -40 до -25 0С не включ. |
в диапазоне рабочих температур от -25 до +15 0С не включ. и св. +25 до +90 0С | ||||
PT5403 |
±0,5 | ||||
PT5304 |
от 0 до 1 |
±0,5 | |||
PT5404 |
±0,5 | ||||
PT5312 |
от 0 до 16 |
±0,5 | |||
PT5412 |
±0,5 | ||||
PT5314 |
от 0 до 1,6 |
±0,5 | |||
PT5414 |
±0,5 | ||||
PT5315 |
от 0 до 0,6 |
±0,5 | |||
PT5415 |
±0,5 | ||||
PT5323 |
от 0 до 6 |
±0,5 | |||
PT5423 |
±0,5 | ||||
PT5343 |
от 0 до 4 |
±0,5 | |||
PT5443 |
±0,5 | ||||
PT5360 |
от 0 до 60 |
±0,5 | |||
PT5460 |
±0,5 | ||||
PT5453 |
от 0 до 3 |
±0,5 | |||
PT5494 |
от -0,1 до 1 |
±0,5 |
Таблица 7 - Метрологические ха |
рактеристики датчиков модификации PT | |||
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды, на каждые 10 0С, % |
тока, мА |
измерений избыточного давления, % |
в диапазоне рабочих температур от -40 до 0 0С не включ. |
в диапазоне рабочих температур от 0 до +15 0С не включ. и св. +25 до +80 0С не включ. |
в диапазоне рабочих температур от +80 до +100 0С | ||
PT5000 |
±0,5 | |||||
PT5500 |
от 0 до 40 |
±0,8 | ||||
PT5600 |
±0,8 | |||||
PT5700 |
±0,8 | |||||
PT5001 |
±0,5 | |||||
PT5501 |
от 0 до 25 |
±0,8 | ||||
PT5601 |
±0,8 | |||||
PT5701 |
±0,8 | |||||
PT5002 |
±0,5 | |||||
PT5502 |
от 0 до 10 |
±0,8 | ||||
PT5602 |
±0,8 | |||||
PT5702 |
±0,8 | |||||
PT5003 |
от 0 до 2,5 |
от 4 до 20 |
±0,5 |
±0,2 |
±0,1 |
±0,2 |
PT5503 |
±0,8 | |||||
PT5603 |
от 0 до 2,5 |
±0,8 | ||||
PT5703 |
±0,8 | |||||
PT5004 |
±0,5 | |||||
PT5504 |
от 0 до 1 |
±0,8 | ||||
PT5604 |
±0,8 | |||||
PT5704 |
±0,8 | |||||
PT5012 |
от 0 до 16 |
±0,5 | ||||
PT5014 |
от 0 до 1,6 |
±0,5 | ||||
PT5015 |
от 0 до 0,6 |
±0,5 | ||||
PT5023 |
от 0 до 6 |
±0,5 | ||||
PT5043 |
от 0 до 4 |
±0,5 |
Продолжение таблицы 7
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды, на каждые 10 0С, % | ||
в диапазоне рабочих температур от -40 до 0 0С не включ. |
в диапазоне рабочих температур от 0 до +15 0С не включ. и св. +25 до +80 0С не включ. |
в диапазоне рабочих температур от +80 до +100 0С | ||||
PT5060 |
от 0 до 60 |
от 4 до 20 |
±0,5 |
±0,2 |
±0,1 |
±0,2 |
PT5560 |
±0,8 | |||||
PT5660 |
±0,8 | |||||
PT5760 |
±0,8 |
Таблица 8 - Метрологические характеристики датчиков модификации PU (исполнений PU54XX)
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений)основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды, на каждые 10 0С, % | |
в диапазоне рабочих температур от -40 до -25 0С не включ. |
в диапазоне рабочих температур от -25 до +15 0С не включ. и св. +25 до +90 0С | ||||
PU5400 |
от 0 до 40 |
от 0 до 10 |
±0,5 |
±0,2 |
±0,1 |
PU5401 |
от 0 до 25 |
±0,5 | |||
PU5402 |
от 0 до 10 |
±0,5 | |||
PU5403 |
от 0 до 2,5 |
±0,5 | |||
PU5404 |
от 0 до 1 |
±0,5 | |||
PU5412 |
от 0 до 16 |
±0,5 | |||
PU5460 |
от 0 до 60 |
±0,5 | |||
PU5414 |
от 0 до 1,6 |
±0,5 | |||
PU5415 |
от 0 до 0,6 |
±0,5 | |||
PU5423 |
от 0 до 6 |
±0,5 | |||
PU5443 |
от 0 до 4 |
±0,5 |
Таблица 9 - Метрологические характеристики датчиков модификации PU (всех исполнений, кроме PU54XX)
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды, на каждые 10 0С, % | ||
в диапазоне рабочих температур от -40 до 0 0С не включ. |
в диапазоне рабочих температур от 0 до +15 0С не включ. и св. +25 до +80 0С не включ. |
в диапазоне рабочих температур от +80 до +100 0С | ||||
PU5600 |
от 0 до 40 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
PU5700 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
PU8500 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
PU8700 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
PU5601 |
от 0 до 25 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
PU5701 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
PU8501 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
PU8701 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
PU5602 |
от 0 до 10 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
PU5702 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
PU8502 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
PU8702 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
PU5603 |
от 0 до 2,5 |
от 0 до 10 |
±0,8 |
±0,3 |
±0,1 |
±0,2 |
PU5703 |
от 0 до 10 |
±0,8 |
±0,3 |
±0,1 |
±0,2 | |
PU8503 |
от 0,5 до 4,5 |
±0,8 |
±0,3 |
±0,1 |
±0,3 | |
PU8703 |
от 0,5 до 4,5 |
±0,8 |
±0,3 |
±0,1 |
±0,2 | |
PU5604 |
от 0 до 1 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
PU5704 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
PU8504 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
PU8704 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
PU8712 |
от 0 до 16 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
PU5660 |
от 0 до 60 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
PU5760 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
PU8560 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал напряжения |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды, на каждые 10 0С, % | ||
PU8760 |
от 0 до 60 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
Продолжение таблицы 9
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды, на каждые 10 0С, % | ||
в диапазоне рабочих температур от -40 до 0 0С не включ. |
в диапазоне рабочих температур от 0 до +15 0С не включ. и св. +25 до +80 0С не включ. |
в диапазоне рабочих температур от +80 до +100 0С | ||||
PU8523 |
от 0 до 6 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
PU8743 |
от 0 до 4 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
Таблица 10 - Метрологические характеристики датчиков модификации PV
Исполнение |
Диапазон измерений избыточного давления, МПа |
Пределы допускаемой приведенной (к диапазону измерений)основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды, на каждые 10 0С, % | |
в диапазоне рабочих температур от -40 до -25 0С не включ. |
в диапазоне рабочих температур от -25 до +15 0С не включ. и св. +25 до +90 0С | |||
PV7000 |
от 0 до 40 |
±0,5 |
±0,2 |
±0,1 |
PV7600 | ||||
PV7001 |
от 0 до 25 | |||
PV7601 | ||||
PV7002 |
от 0 до 10 | |||
PV7602 | ||||
PV7003 |
от -0,1 до 2,5 | |||
PV7603 |
PV7004 |
от -0,1 до 1 | |||
PV7604 | ||||
PV7023 |
от 0 до 6 | |||
PV7623 |
Таблица 11 - Основные технические характеристики
Характеристика |
Значение для модификации | |||||||
PE |
PG |
PI |
PM |
PN |
PT |
PU |
PV | |
Напряжение питания постоянного тока, В |
от 18 до 30 |
от 18 до 32 |
от 18 до 32 |
от 18 до 30 |
от 18 до 30 |
от 8 до 323 |
от 18 до 30 | |
Степень защиты по ГОСТ 14254-2015 |
IP65; IP67 |
IP67; IP69 |
IP67; IP68; IP69 |
IP67; IP68; IP69 |
IP65; IP67 |
IP67; IP69 |
IP67; IP69 |
IP67; IP69 |
Габаритные размеры (ширинахдлинахвысота), мм, не более |
34Х49,4Х104,7 |
57x100x169 |
64x64x163 |
38x38x129,3 |
34x49,4x104,7 |
28,5x28,5x72 |
21,8x25,8x72 |
19x19x67 |
Масса, г, не более |
305,3 |
612 |
1208,6 |
346 |
300 |
68 |
63,5 |
66,5 |
Нормальные условия измерений: - температура окружающей среды, оС |
от +15 до +25 | |||||||
Рабочие условия измерений: - температура окружающей среды, оС |
от -25 до +80 |
от -20 до +808 |
от -25 до +80 |
от -40 до +902 от -40 до +1003),5) |
от -40 до +904 от -40 до +1007),8) |
от -40 до +90 | ||
Средняя наработка до отказа, ч |
100000 |
Лист № 22
Всего листов 22
