Номер по Госреестру СИ: 28587-09
28587-09 Газоанализаторы
(310А, модификаций С-310А, Р-310А-1, Р-310А)
Назначение средства измерений:
Газоанализаторы 310А модификаций Р-310 А, Р-310 А-1, С-310А (далее - газоанализаторы) предназначены для измерений массовой концентрации и объемной доли оксида азота (NO), диоксида азота (NO2) и диоксида серы (SO2) в воздушных средах.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 30.12.2029
Номер записи -
ID в реестре СИ - 1011272
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация С-310А, модификация Р-310А-1, модификаций Р-310А, модификации С-310А, модификации Р-310А-1, модификации Р-310А, мод.С-310А, мод.Р-310А, мод. С-310А, мод. Р-310А-1, мод. Р-310А, C-310А, 310А, мод. С-310А, Р-310А-1, Р-310А, 310А, мод. С-310А, 310А, мод. Р-310А-1, 310А, мод. Р-310А, 310А мод.С-310А, 310А мод.Р-310А-1, 310А мод.Р-310А, 310А,
Производитель
Изготовитель - Акционерное общество «ОПТЭК»(АО «ОПТЭК»)
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 644
Выдано извещений - 16
Кол-во периодических поверок - 518
Кол-во средств измерений - 231
Кол-во владельцев - 25
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1493 от 2017.07.07 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 28587 "Анализаторы спектра А19"
№164 от 2015.02.09 О продлении срока действия свидетельства об утверждении типа средств измерений
№2205 от 2020.12.23 О внесении изменений в описание типа на Комплексы измерительные газоаналитические контроля загазованности ат-мосферного воздуха - посты ПКЗ-А
№3259 от 2022.12.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№1899 от 2024.08.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
№2646 от 2024.11.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Газоанализаторы (310А, модификаций С-310А, Р-310А-1, Р-310А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
36770-14 Газоанализаторы (M1050A) Фирма "OPSIS AB" (ШВЕЦИЯ ) |
28587-09 Газоанализаторы (310А, мод. С-310А, Р-310А-1, Р-310А) ЗАО "Оптэк" (РОССИЯ г.С.-Петербург) |
|
54532-13 Газоанализаторы (APXA-370) Фирма "Horiba Ltd." (ЯПОНИЯ ) |
28587-09 Газоанализаторы (310А, мод. С-310А, Р-310А-1, Р-310А) ЗАО "Оптэк" (РОССИЯ г.С.-Петербург) |
|
56054-13 Газоанализаторы (Serinus 50, Serinus 51, Serinus 55) Фирма "Ecotech Pty Ltd." (АВСТРАЛИЯ ) |
28587-09 Газоанализаторы (310А, мод. С-310А, Р-310А-1, Р-310А) ЗАО "Оптэк" (РОССИЯ г.С.-Петербург) |
|
56263-14 Газоанализаторы (Serinus 40, Serinus 44) Фирма "Ecotech Pty Ltd." (АВСТРАЛИЯ ) |
28587-09 Газоанализаторы (310А, мод. С-310А, Р-310А-1, Р-310А) ЗАО "Оптэк" (РОССИЯ г.С.-Петербург) |
|
62515-15 Газоанализаторы (AQMS моделей AQMS 300, AQMS 400, AQMS 500, AQMS 600) Фирма "Focused Photonics Inc." ("FPI Inc") (КИТАЙ ) |
28587-09 Газоанализаторы (310А, мод. С-310А, Р-310А-1, Р-310А) ЗАО "Оптэк" (РОССИЯ г.С.-Петербург) |
|
63565-16 Газоанализаторы (Thermo Scientific мод. 42i, 17i) Фирма "Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
28587-09 Газоанализаторы (310А, мод. С-310А, Р-310А-1, Р-310А) ЗАО "Оптэк" (РОССИЯ г.С.-Петербург) |
|
72008-18 Газоанализаторы (AF22е мод. AF22е, AF22е/СH2S, AF22е/СTRS) Фирма «ENVEA» (ФРАНЦИЯ ) |
28587-09 Газоанализаторы (310А, мод. С-310А, Р-310А-1, Р-310А) ЗАО "Оптэк" (РОССИЯ г.С.-Петербург) |
|
75643-19 Газоанализаторы (AC32е модификаций AC32е, AC32е/CNH3) Фирма «ENVEA» (ФРАНЦИЯ ) |
28587-09 Газоанализаторы (310А, мод. С-310А, Р-310А-1, Р-310А) ЗАО "Оптэк" (РОССИЯ г.С.-Петербург) |
|
83590-21 Газоанализаторы (Teledyne API) Teledyne Advanced Pollution Instrumentation, США (СОЕДИНЕННЫЕ ШТАТЫ ) |
28587-09 Газоанализаторы (310А, мод. С-310А, Р-310А-1, Р-310А) ЗАО "Оптэк" (РОССИЯ г.С.-Петербург) |
Кто поверяет Газоанализаторы (310А, мод. С-310А, Р-310А-1, Р-310А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 2 | 2 | 2 | 0 | 2 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 34 | 2 | 2 | 32 | 3 | 34 | 2 | 32 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 45 | 3 | 38 | 7 | 0 | 45 | 38 | 7 | |
| ООО "СЦ "ОРМЕТ" (РОСС RU.0001.310249) | 56 | 13 | 46 | 10 | 0 | 56 | 46 | 10 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 35 | 7 | 0 | 35 | 4 | 34 | 0 | 34 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 8 | 1 | 0 | 8 | 1 | 8 | 0 | 8 | |
| ФГБУ "УГМС РЕСПУБЛИКИ ТАТАРСТАН" (1151) | 2 | 0 | 2 | 1 | 0 | 0 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 18 | 1 | 0 | 18 | 1 | 16 | 0 | 16 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 93 | 10 | 8 | 85 | 1 | 90 | 7 | 83 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 118 | 20 | 98 | 2 | 118 | 20 | 98 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 89 | 24 | 0 | 89 | 0 | 69 | 0 | 69 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 1 | 0 | 4 | 1 | 4 | 0 | 4 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 2 | 0 | 0 | 1 | 1 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 106 | 24 | 8 | 98 | 0 | 102 | 8 | 94 | ||
| ООО ЦЕНТР "ЧЕЛЯБИНСКАГРОПРОМ НОПТ" (RA.RU.311733) | 3 | 1 | 2 | 0 | 3 | 1 | 2 |
Стоимость поверки Газоанализаторы (310А, мод. С-310А, Р-310А-1, Р-310А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
1102 | 4268 |
|
ФБУ НИЦ ПМ-Ростест Москва |
15000 | 4268 |
|
ФБУ НИЦ ПМ-Ростест Москва |
24000 | 4268 |
|
ФБУ Иркутский ЦСМ Иркутская область |
2265 | 4268 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 4268 |
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:
- расчет массовой концентрации и объемной доли анализируемого компонента ,
- отображение результатов измерений на дисплее газоанализаторов ,
- передача результатов измерений по интерфейсу связи с ПК ,
- контроль целостности программных кодов ПО , настроечных и калибровочных кон -стант,
- контроль общих неисправностей (связь, конфигурация ),
- контроль архивации измерений ,
- контроль внешней связи (RS-232, RS-485).
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Уровень защиты - «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
310А |
|
Номер версии (идентификационный номер) 1) ПО |
2.10 |
|
Цифровой идентификатор ПО2 |
28677с6е |
|
(алгоритм)) |
(CRC32) |
|
1) Номер версии ПО должен быть не ниже указанного в таблице. | |
|
2) Значения контрольной суммы, указанной в таблице, относится только к файлам встроенного | |
|
ПО указанной версии. | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на специальную наклейку на задней панели газоанализаторов и на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам 310А модификаций Р-310А, Р-310А-1, С-310А
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ Р 50760-95 Анализаторы газов для контроля атмосферного воздуха. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Технические условия ТУ 4215-016-23136558-2004. Газоанализаторы 310А
Поверка
Поверкаосуществляется по документу МП-242-0939-2009 «ГСИ. Газоанализаторы 310А. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2009 г.
Основные средства поверки:
- генератор газовых смесей ГГС модификаций ГГС-Р , ГГС-К, ГГС-03-03 (регистрационный номер в Федеральном информационном фонде 62151-15);
- стандартные образцы состава газовые смеси в баллонах под давлением : NO/N2 (ГСО 10546-2014), NO2/N2 (ГСО 10546-2014), SO2/N2 (ГСО 10546-2014);
-генератор нулевого воздуха ZAG фирмы «Environnement S.A.» (регистрационный номер в Федеральном информационном фонде 37681-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого газоанализатора с требуемой точностью.
Знак поверки наносится на лицевую панель газоанализатора, как указано на рисунках 2 и 3, или на свидетельство о поверке.
Изготовитель
Акционерное общество «ОПТЭК» (АО «ОПТЭК»)
ИНН 7814003726
Адрес: 199178, г. Санкт-Петербург, Малый проспект В.О., д.58, литер А, пом. 20Н Телефон/факс: (812) 327-72-22, 325-55-67
Е-mail: info@optec.ru
Web-сайт: www.optec.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия газоанализаторов — хемилюминесцентный. Сущность этого метода состоит в том, что химическое взаимодействие молекул диоксида серы или диоксида азота с датчиком сопровождается люминесценцией. Интенсивность хемилюминесценции пропорциональна содержанию диоксида серы или диоксида азота в анализируемой газовой смеси. Оксид азота преобразуется в диоксид азота при помощи термокаталитического конвертера.
Газоанализаторы представляют собой стационарные автоматические показывающие одноканальные и двухканальные приборы непрерывного действия, конструктивно выполненные в одном блоке со встроенным побудителем расхода, используемые как автономно, так и в составе измерительных аналитических комплексов.
Газоанализаторы, в зависимости от числа и типа анализируемых компонентов, изготавливают в следующих модификациях:
С-310А - для определения массовой концентрации и объемной доли диоксида серы в воздушных средах. Обозначение КД - ИРМБ.413312.016-01;
Р-310А-1 - для определения массовой концентрации и объемной доли диоксида азота в воздушных средах. Обозначение КД - ИРМБ.413312.014-01;
Р-310А - для определения массовой концентрации и объемной доли оксида и диоксида азота в воздушных средах. Обозначение КД - ИРМБ.413312.014-02.
Газоанализаторы имеют следующие виды выходных сигналов:
-
- цифровую индикацию - непосредственное отображение на цифровом дисплее информации о массовой концентрации и объемной доле анализируемого компонента, номинальная цена единицы наименьшего разряда на индикаторе газоанализаторов 0,001 мг/м3 (0,001 млн-1);
-
- последовательный интерфейс - RS-232 и RS-485 с поддержкой протокола Modbus.
-
- токовый аналоговый сигнал, линейный, пропорциональный содержанию анализируемого компонента с номинальной статической характеристикой преобразования
I-4
С=С х ' з 1
в 16 , мг/м (млн ) для диапазона от 4 до 20 мА
I 3 -1
С = Св х 5, мг/м (млИ ) для диапазона от 0 до 5 мА где I - значение по токовому выходу, мА.
СВ - верхний предел диапазона измерений, мг/м3 (млн-1).
Управление программой приборов осуществляется с помощью четырех управляющих клавиш «Е», «П», <ф>, <ф>, находящихся на лицевой панели.
Газоанализаторы применяются только во взрывобезопасных помещениях. Общий вид газоанализаторов приведен на рисунке 1.
место нанесения знака поверки
Рисунок 1- Общий вид газоанализаторов 310А
Элементы настройки измерительной части газоанализатора защищены от вскрытия этикеткой-пломбой, наклеенной на место стыка задней панели с верхней крышкой прибора или на место соединения верхней рейки (со стороны лицевой панели) с верхней крышкой прибора.
Рисунок 2 - Пломба на лицевой панели

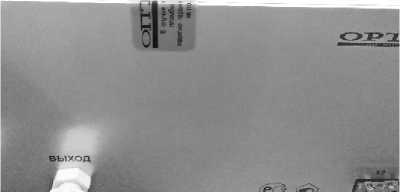

Рисунок 3 - Пломба на задней панели
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности
|
Модификация |
Определяемый компонент |
Диапазоны измерений |
Пределы допускаемой основной погрешности | ||
|
массовой концентрации, мг/м3 |
объемной доли, -1 млн |
приведенной, g, % |
относительной, d, % | ||
|
С-310А |
SO2 |
от 0 до 0,05 включ. |
от 0 до 0,02 включ. |
±25 |
- |
|
св.0,05 до 2,0 |
св.0,02 до 0,75 |
- |
±25 | ||
|
Р-310А-1 |
NO2 |
от 0 до 0,08 включ. |
от 0 до 0,04 включ. |
±25 |
- |
|
св.0,08 до 1,0 |
св.0,04 до 0,50 |
- |
±25 | ||
|
NO |
от 0 до 0,08 включ. |
от 0 до 0,06 включ. |
±25 |
- | |
|
Р-310А |
св.0,08 до 1,0 |
св.0,06 до 0,80 |
- |
±25 | |
|
NO2 |
от 0 до 0,08 включ. |
от 0 до 0,04 включ. |
±25 |
- | |
|
св.0,08 до 1,0 |
св.0,04 до 0,50 |
- |
±25 | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности. |
±0,5 |
|
Пределы допускаемого изменения выходного сигнала комплекса за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10 °С от номинального значения температуры +20 °С в диапазоне от +10 до +35 °С, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Предел допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов в долях от пределов допускаемой основной погрешности , не более |
±1,0 |
|
Предел допускаемого времени установления показаний Т0,9, мин, не более: С-310А, Р-310А-1 Р-310А |
3 6 |
|
Время прогрева, ч, не более |
24 |
Продолжение таблицы 3
|
Газоанализаторы выдерживают перегрузку, вызванную превышением содержания измеряемого компонента на 100 % за пределы измерений, в течение минут |
5 |
|
Время восстановления нормальной работы после снятия перегрузки, мин, не более |
30 |
|
Таблица 4 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
от 207 до 253 |
|
Условия эксплуатации: о
|
от +10 до +35 98 от 84 до 106,7 |
|
Средняя наработка на отказ (при доверительной вероятност Р=0,95), ч |
10000 |
|
Средний срок службы, лет |
6 |
Таблица 5 - Габаритные размеры, масса и потребляемая мощность
|
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Потребляемая мощность, В •А, не более |
|
С-310А, Р-310А-1 |
длина 482 ширина 435 высота 132 |
10 |
60 |
|
Р-310А |
длина 482 ширина 545 высота 132 |
12 |
400 |
