Номер по Госреестру СИ: 76808-19
76808-19 Резервуар стальной вертикальный цилиндрический с понтоном
(РВСП-50000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический с понтоном РВСП-50000 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар стальной вертикальный цилиндрический с понтоном
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1011168
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - ООО "Завод "АНКЕР"
Страна - РОССИЯ
Населенный пункт - г.Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1826 дн.
Приказы РСТ, где упоминается данный тип СИ
№2966 от 2019.12.10 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуар стальной вертикальный цилиндрический с понтоном (РВСП-50000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Завод "АНКЕР"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70787-18 |
Резервуары стальные вертикальные цилиндрические, РВСП-400, РВСП-1000, РВСП-2000 ООО "Завод "АНКЕР" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
|
73495-18 |
Резервуары стальные вертикальные цилиндрические с понтоном, РВСП-30000 ООО "Завод "АНКЕР" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
|
73297-18 |
Резервуары стальные вертикальные цилиндрические, РВС-10000 ООО "Завод "АНКЕР" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
|
77147-19 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-20000 ООО "Завод "АНКЕР" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
|
77021-19 |
Резервуары вертикальные стальные цилиндрические, РВС-10000 ООО "Завод "АНКЕР" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
|
76876-19 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-20000 ООО "Завод "АНКЕР" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
|
76808-19 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-50000 ООО "Завод "АНКЕР" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
|
77801-20 |
Резервуары стальные вертикальные цилиндрические с понтоном, РВСП-20000 ООО "Завод "АНКЕР" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Кто поверяет Резервуар стальной вертикальный цилиндрический с понтоном (РВСП-50000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОКОНТ" (RA.RU.311686) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОКОНТ" (RA.RU.311686) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Резервуар стальной вертикальный цилиндрический с понтоном (РВСП-50000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому с понтоном РВСП-50000ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Поверка
Поверкаосуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631-05);
-
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений
50 м (регистрационный номер 51171-12);
-
- толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-98);
-
- штангенциркуль ШЦ (регистрационный номер 32368-06);
-
- нивелир с компенсатором DSZ3 (регистрационный номер 29722-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Изготовитель
Общество с ограниченной ответственностью «Завод Анкер» (ООО «Завод Анкер»)
ИНН 7448164999
Адрес: 454008, г. Челябинск, ул. Производственная, 8
Заявитель
Общество с ограниченной ответственностью «ЛУКОЙЛ-Нижегороднефтеоргсинтез» (ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез»)
ИНН 5250043567
Адрес: 607650, Нижегородская область, г. Кстово, шоссе Центральное
(Промышленный Р-Н), д. 9
Телефон/ факс: +7 (831-45) 5-48-74/ (831-45) 5-30-33
Web-сайт: nnos.lukoil.ru
E-mail: infonnos@nnos.lukoil.com
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Тип резервуара - стальной вертикальный цилиндрический с понтоном, номинальной вместимостью 50000 м3.
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки, днища, крыши и алюминиевого понтона.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар РВСП-50000 с заводским номером 70 расположен по адресу: 607650, Нижегородская область, г. Кстово, шоссе Центральное, промзона ТСП, ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез».

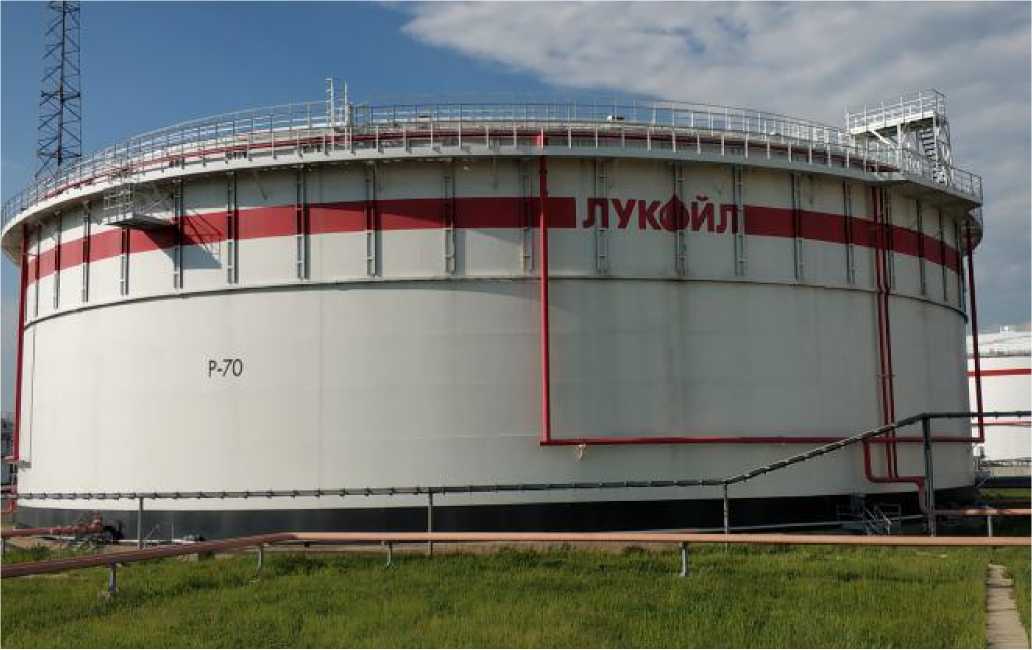

Общий вид резервуара стального вертикального цилиндрического с понтоном РВСП-50000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара РВСП-50000
Пломбирование резервуара стального вертикального цилиндрического с понтоном РВСП-50000 не предусмотрено.
Программное обеспечение отсутствуетТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
50000 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от - 50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
