Номер по Госреестру СИ: 76876-19
76876-19 Резервуар стальной вертикальный цилиндрический теплоизолированный
(РВС-20000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-20000 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

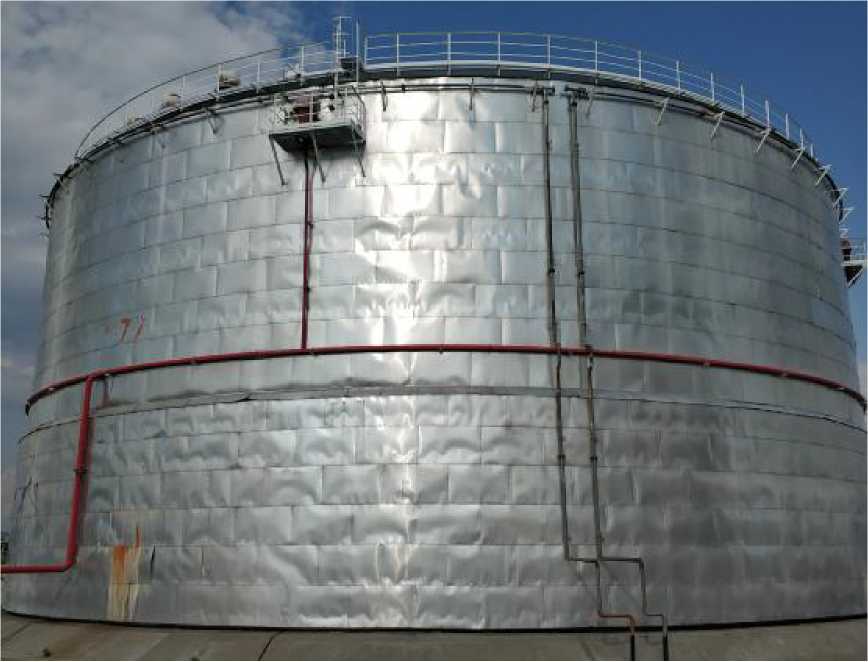

Внешний вид.
Резервуар стальной вертикальный цилиндрический теплоизолированный
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1011104
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - ООО "Завод "АНКЕР"
Страна - РОССИЯ
Населенный пункт - г.Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2949 от 2019.12.10 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуар стальной вертикальный цилиндрический теплоизолированный (РВС-20000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Завод "АНКЕР"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70787-18 |
Резервуары стальные вертикальные цилиндрические, РВСП-400, РВСП-1000, РВСП-2000 ООО "Завод "АНКЕР" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
|
73495-18 |
Резервуары стальные вертикальные цилиндрические с понтоном, РВСП-30000 ООО "Завод "АНКЕР" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
|
73297-18 |
Резервуары стальные вертикальные цилиндрические, РВС-10000 ООО "Завод "АНКЕР" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
|
77147-19 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-20000 ООО "Завод "АНКЕР" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
|
77021-19 |
Резервуары вертикальные стальные цилиндрические, РВС-10000 ООО "Завод "АНКЕР" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
|
76876-19 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-20000 ООО "Завод "АНКЕР" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
|
76808-19 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-50000 ООО "Завод "АНКЕР" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
|
77801-20 |
Резервуары стальные вертикальные цилиндрические с понтоном, РВСП-20000 ООО "Завод "АНКЕР" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Кто поверяет Резервуар стальной вертикальный цилиндрический теплоизолированный (РВС-20000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОКОНТ" (RA.RU.311686) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Резервуар стальной вертикальный цилиндрический теплоизолированный (РВС-20000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому теплоизолированному РВС-20000Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Поверка
Поверкаосуществляется по документу МП 0002-2019 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-20000. Методика поверки», утвержденному ООО «МетроКонТ» 22 июля 2019 г.
Основные средства поверки:
-
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631-05);
-
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);
-
- тахеометр электронный Nikon NPR-332 (регистрационный номер 39639-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Изготовитель
Общество с ограниченной ответственностью «Завод Анкер» (ООО «Завод Анкер»)
ИНН 7448164999
Адрес: 454008, г. Челябинск, ул. Производственная, 8
Заявитель
Общество с ограниченной ответственностью «ЛУКОЙЛ-Нижегороднефтеоргсинтез» (ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез»)
ИНН 5250043567
Адрес: 607650, Нижегородская область, г. Кстово, шоссе Центральное
(Промышленный Р-Н), д. 9
Телефон/ факс: +7 (831-45) 5-48-74/ (831-45) 5-30-33
Web-сайт: nnos.lukoil.ru
E-mail: infonnos@nnos.lukoil.com
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Тип резервуара - стальной вертикальный цилиндрический теплоизолированный, номинальной вместимостью 20000 м3.
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.
Цилиндрическая стенка резервуара включает в себя девять цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар РВС-20000 с заводским номером 77 расположен по адресу: 607650,
Нижегородская область, г. Кстово, шоссе Центральное, промзона ТСП,
ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез».
Общий вид резервуара стального вертикального цилиндрического теплоизолированного РВС-20000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара РВС-20000
Пломбирование резервуара стального теплоизолированного РВС-20000 не предусмотрено.
вертикального
цилиндрического
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
20000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС |
от - 50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
