Методика поверки «ГСОЕИ. АППАРАТУРА ГЕОДЕЗИЧЕСКАЯ СПУТНИКОВАЯ LT700H» (МП АПМ 18-21)

СОГЛАСОВАНО ьный директор прогресс-М»

.С. Никитин

Государственная система обеспечения единства измерений

АППАРАТУРА ГЕОДЕЗИЧЕСКАЯ СПУТНИКОВАЯ LT700H

г. Москва.

2021 г.

1 Общие положения

Настоящая методика поверки распространяется на аппаратуру геодезическую спутниковую LT700H. производства Shanghai Ниасе Navigation Technology Ltd. (далее -аппаратуру) и устанавливает методику ее первичной и периодической поверки.

Выполнение всех требований настоящей методики обеспечивает прослеживаемость поверяемого средства измерений к следующим государственным первичным эталонам:

ГЭТ 199-2018 - ГПСЭ единицы длины в диапазоне до 4000 км

В методике поверки реализован следующий метод передачи единиц: метод прямых измерений.

Интервал между поверками - 1 год.

2 Перечень операций поверки средств измерений

При проведении поверки средств измерений (далее - поверка) должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

- в случае применения аппаратуры для работ, не требующих использования всех

режимов измерений, при периодической поверке по письменному заявлению владельца СИ допускается поверка аппаратуры по сокращенному числу режимов измерений с обязательной передачей в Федеральный информационный фонд по обеспечению единства измерений информации об объеме проведенной поверки.

3 Требования к условиям проведения поверки

При проведении поверки должны соблюдаться, следующие нормальные условия измерений:

- температура окружающей среды, °C                                  20±5.

Полевые измерения (измерения на открытом воздухе) должны проводиться при отсутствии осадков, порывов ветра и при температуре окружающей среды в диапазоне от минус 20 до плюс 60 °C

4 Требования к специалистам, осуществляющим поверку

К проведению поверки допускаются лица, изучившие эксплуатационную

э

документацию на аппаратуру и средства поверки, и аттестованные в качестве поверителя средств измерений в установленном порядке.

5 Метрологические и технические требованиям к средствам поверки

При проведении поверки должны применяться эталоны и вспомогательные средства поверки, приведенные в таблице 2.

Таблица 2 - Средства поверки

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики поверки.

6 Требования (условия) по обеспечению безопасности проведения поверки

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на аппаратуру и средства поверки, правилам по технике безопасности, действующим на месте проведения поверки, а также правилам по технике безопасности при производстве топографо-геодезических работ ПТБ-88 (Утверждены коллегией ГУГК при СМ СССР 09.02.1989 г., № 2/21).

э

7 Внешний осмотр средства измерений

При внешнем осмотре должно быть установлено соответствие аппаратуры следующим требованиям:

• - соответствие внешнего вида аппаратуры описанию типа средств измерений:

• - отсутствие механических повреждений и других дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки.

• - наличие маркировки и комплектности, необходимой для проведения измерений, согласно требованиям эксплуатационной документации на аппаратуру.

Если перечисленные требования не выполняются, аппаратуру признают непригодной к применению, дальнейшие операции поверки не производят.

8 Подготовка к поверке и опробование средства измерений

• 8.1   Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проверить наличие действующих свидетельств о поверке на средства поверки;

• - аппаратуру и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией:

• - аппаратура должна быть установлена на специальных основаниях (фундаментах) или штативах, не подвергающихся механическим (вибрация, деформация, сдвиги) и температурным воздействиям.

• 8.2 При опробовании должно быть установлено соответствие аппаратуры следующим требованиям:

• - отсутствие качки и смещений неподвижно соединенных деталей и элементов аппаратуры:

• - правильность взаимодействия с комплектом принадлежностей;

работоспособность всех функциональных режимов в соответствии с эксплуатационной документацией.

9 Проверка программного обеспечения средства измерений

Проверку идентификационных данных программного обеспечения (далее - ПО) проводить следующим образом:

• - для идентификации ПО «LandStar 7», установленного на контроллер, следует запустить ПО. перейти на вкладку «Настройки», открыть меню «ПО». Номер версии отображается в первой строке данного меню;

• - для идентификации МПО, установленного в аппаратуру, необходимо в рабочей среде Android открыть меню «Настройки», выбрать пункт «Система», затем выбрать пункт «О планшете». Номер версии отобразится в строке «Gnss Version».

• - для идентификации ПО «СНС Geomatics Office», установленного на персональный компьютер, необходимо запустить ПО, в главном экране выбрать вкладку «Поддержка», затем выбрать пункт «О программе».

Номер версии должен соответствовать данным приведенным в таблице 3.

Таблица 3

• 10 Определение метрологических характеристик средства измерений

10.1 Определение диапазона и абсолютной погрешности измерений длины базиса в режиме «Кинематика»

Диапазон и абсолютная погрешность измерений длины базиса в режиме «Кинематика» определяются путем многократных измерений (не менее 5) двух интервалов эталонного базисного комплекса или двух контрольных длин базиса, определённых фазовым светодальномером (тахеометром). 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Госстандарта от 29.12.2018 г. № 2831 и действительные значения которых расположены в диапазоне от 0 до 30.0 км.

Установить испытываемую аппаратуру на пункте при помощи адаптера для закрепления на штативе таким образом, чтобы ось внешней ГНСС-антенны была вертикальной и находилась над центром пункта.

В качестве базовой станции использовать средство фазовых измерений приращения координат по сигналам ГНСС в диапазоне от 1.0 до 30.0 км с абсолютной погрешностью измерений приращений координат в режиме «Статика» не более:

• - в плане ±2-(40+l-10’⁶-D) мм;

• - по высоте ±2-(80+l-10"⁶-D) мм,

где D - измеряемое расстояние в мм.

Измерить высоту установки антенн аппаратуры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в соответствующем режиме измерений согласно требованиям руководства по эксплуатации.

Убедиться в правильности функционирования и отсутствии помех приему сигнала со спутников.

Провести измерения поверяемой аппаратурой при условиях, указанных в таблице 4

настоящей методики поверки.

Таблица 4

Выключить аппаратуру согласно требованиям руководства по эксплуатации. Результат измерений не должен отличаться от значения Z_/(| , полученного до начала съёмки аппаратурой, более чем на величин}' погрешности, приписанную эталонному тахеометру. В случае, если измеренная длина базиса отличается от значения Z_/o , полученного до начала съёмки аппаратурой, более чем на величину погрешности, необходимо повторить съёмку аппаратурой заново.

Провести обработку данных с использованием штатного ПО к аппаратуре.

Абсолютная погрешность измерений длины базиса для больших длин определяется по приращению координат замкнутой фигуры (треугольника), длины сторон которой находятся в диапазоне от 3.0 км до 30.0 км. в соответствии с п. 6.4. МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

Следует последовательно устанавливать аппаратуру на пунктах, образующих треугольник и согласно руководству по эксплуатации выполнить измерения и вычислить приращения координат между пунктами.

10.2 Определение диапазона и абсолютной погрешности измерений длин базисов в режиме «Кинематика в реальном времени (RTK)»

Диапазон и абсолютная погрешность измерений длины базиса в режиме «Кинематика» определяются путем многократных измерений (не менее 10) интервала эталонного базисного комплекса или контрольной длины базиса, определённой фазовым светодальномером (тахеометром). 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Госстандарта от 29.12.2018 г. № 2831 и действительное значение которого расположено в диапазоне от 0 до 30,0 км.

Установить испытываемую аппаратуру на пункте при помощи адаптера для закрепления на штативе таким образом, чтобы ось внешней ГНСС-антенны была вертикальной и находилась над центром пункта.

В качестве базовой станции использовать средство фазовых измерений приращения координат по сигналам ГНСС в диапазоне от 1,0 до 30.0 км с погрешностью измерений приращений координат в режиме «статика» не более:

• - в плане (40+l-10'⁶-D) мм;

• - по высоте (80+l-10'⁶-D) мм.

где D - измеряемое расстояние в мм.

Измерить высоту установки антенн аппаратуры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в соответствующем режиме измерений согласно требованиям руководства по эксплуатации.

Убедиться в правильности функционирования и отсутствии помех приему сигнала со спутников.

Провести измерения поверяемой аппаратурой при условиях, указанных в таблице 4 настоящей методике поверки.

Выключить аппаратуру согласно требованиям руководства по эксплуатации.

При использовании контрольной длины базиса, ещё раз измерить эталонным дальномером её значения. Результат измерений не должен отличаться от значения Г_;о, полученного до начала съёмки аппаратурой, более чем на величину погрешности, приписанную эталонному дальномеру. В случае если измеренная длина отличается от значения L_Jo, полученного до начала съёмки аппаратурой, более чем на величину погрешности, необходимо повторить съёмку аппаратурой заново.

Провести обработку данных с использованием штатного ПО к аппаратуре.

Абсолютная погрешность измерений длины базиса для больших длин определяется по приращению координат замкнутой фигуры (треугольника), длины сторон которой находятся в диапазоне от 3,0 км до 30,0 км. в соответствии с п. 6.4. МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

Следует последовательно устанавливать аппаратуру на пунктах, образующих треугольник и согласно руководству по эксплуатации выполнить измерения и вычислить приращения координат между пунктами.

10.3 Определение диапазона и абсолютной погрешность измерений длин базисов в режиме «Дифференциальный кодовый DGPS»

Диапазон и абсолютная погрешность измерений длины базиса в режиме «Дифференциальный кодовый (DGPS)» определяются путем многократных измерений (не менее 10) интервала эталонного базисного комплекса или контрольной длины базиса, определённой фазовым светодальномером (тахеометром), 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Госстандарта от 29.12.2018 г. № 2831 и действительное значение которого расположено в диапазоне от 0 до 30,0 км.

Установить испытываемую аппаратуру на пункте при помощи адаптера для закрепления на штативе таким образом, чтобы ось внешней ГНСС-антенны была вертикальной и находилась над центром пункта.

В качестве базовой станции использовать средство фазовых измерений приращения координат по сигналам ГНСС в диапазоне от 1,0 до 30.0 км с погрешностью измерений приращений координат в режиме «статика» не более:

• - в плане (40+ri0’⁶-D) мм:

• - по высоте (80+1 • 10'⁶-D) мм.

где D - измеряемое расстояние в мм.

Измерить высоту установки антенн аппаратуры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в соответствующем режиме измерений согласно требованиям руководства по эксплуатации.

Убедиться в правильности функционирования и отсутствии помех приему сигнала со спутников.

Провести измерения на поверяемой аппаратуре при условиях, указанных в таблице 4 настоящей методики поверки.

Выключить аппаратуру согласно требованиям руководства по эксплуатации.

Ещё раз измерить эталонным тахеометром длину базиса. Результат измерений не должен отличаться от значения £_/и, полученного до начала съёмки аппаратурой, более чем на величину погрешности, приписанную эталонному дальномеру. В случае если измеренная длина отличается от значения £_/(|. полученного до начала съёмки аппаратурой, более чем на величину погрешности, необходимо повторить съёмку аппаратурой заново.

Абсолютная погрешность измерений длины базиса для больших длин определяется по приращению координат замкнутой фигуры (треугольника), длины сторон которой находятся в диапазоне от 3,0 км до 30,0 км. в соответствии с п. 6.4. МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

Следует последовательно устанавливать аппаратуру на пунктах, образующих треугольник и согласно руководству по эксплуатации выполнить измерения и вычислить приращения координат между пунктами.

10.4 Определение абсолютной погрешности измерений координат в режиме «Автономный»

Абсолютная погрешность измерений координат в режиме «Автономный» определяются с помощью имитатора сигналов космических навигационных систем ГЛОНАСС/GPS. Измерения следует выполнять в соответствии с руководством по эксплуатации при моделировании имитатором сигналов условий (сценария) неподвижности аппаратуры.

Собрать схему измерений с имитатором сигналов в соответствии с рисунком 1:

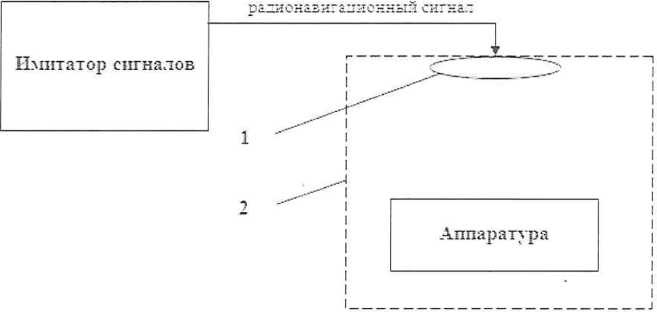

Рисунок 1 - Схема измерений

• 1 - переизлучающая антенна:

• 2 - экранированная камера (из состава имитатора сигналов)

Составить сценарий имитации с параметрами, приведенными в таблице 5. Отслеживать значение геометрического фактора PDOP (не должно превышать 4).

Таблица 5

Запустить сценарий имитации.

Включить образцы аппаратуры и настроить их на сбор данных (измерений) в необходимом режиме согласно требованиям руководства по эксплуатации. Настроить образцы аппаратуры на выдачу результатов измерений в протоколе NMEA. Осуществить запись измерений в формате NMEA сообщений с частотой 1 Гц в течение 120 минут, при условиях, указанных в таблице 4.

Выключить аппаратуру согласно требованиям руководства по эксплуатации.

Провести постобработку собранных данных с помощью прикладного ПО на ПК.

11 Подтверждение соответствия средства измерений метрологическим требованиям

• 11.1 Абсолютная погрешность измерений каждой длины базиса (при доверительной вероятности 0.95) в режимах «Кинематика», «Кинематика в реальном времени (RTK)». «Дифференциальный кодовый (DGPS)» определяется как сумма систематической и случайной погрешностей по формуле:

п

AL. - погрешность измерений / длины базиса в плане/по высоте, мм:

• - эталонное значение J длины базиса в плане/по высоте, мм:

• - измеренное поверяемой аппаратурой значение / длины базиса z измерением в плане/по высоте, мм:

• - число измерений / длины базиса.

Значения абсолютной погрешности (при доверительной вероятности 0.95) измерений для каждой длины базиса в режимах «Кинематика». «Кинематика в реальном времени (RTK)». «Дифференциальный кодовый (DGPS)» в диапазоне измерений от 0 до 30000 м не должны превышать значений, приведенных в Приложении А к настоящей методике поверки.

Сумма приращений координат (невязка координат) замкнутой фигуры не должна превышать значений, вычисленных по формуле:

где у _z - невязка координат в плане/по высоте, мм:

- допустимые значения погрешности приращений координат для i стороны треугольника в плане/по высоте, мм. приведенных в Приложении А к настоящей методике поверки.

11.2. Абсолютная погрешность измерений координат в режиме «Автономный» вычисляется как сумма систематической и случайной погрешности по выражению:

X.Y.H

A _vн - погрешность измерений координат X. Y. Н. мм;

S_{o v }}. _н - эталонные значения координат X, Y, Н задаваемые имитатором сигналов, мм;

S_{jy у /z} - измеренные аппаратурой значения координат X. Y, Н. мм;

⁷⁷а- )• н ~ ^числ0 измерений координат X, Y Н.

Примечание.

X,Y - прямоугольные координаты, полученные преобразованием сферических координат (широта, долгота.) по алгоритму ГОСТ Р 51794-2001 «Системы координат. Методы преобразовании координат определяемых точек»

Значение абсолютной погрешности (при доверительной вероятности 0,95) измерений координат на неподвижном основании не должно превышать значений, указанных в Приложении А к настоящей методике поверки.

Если хотя бы одно из перечисленных требований не выполняется, аппаратуру признают непригодной к применению.

12 Оформление результатов поверки

• 12.1 Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту разделов 7-11 настоящей методики поверки.

• 12.2 Сведения о результатах поверки средств измерений в целях подтверждения поверки должны быть переданы в Федеральный информационный фонд по обеспечению единства измерений.

• 12.3 При положительных результатах поверки аппаратура признается пригодной к применению и по заявлению владельца средств измерений или лица, представляющего средства измерений на поверку выдается свидетельство о поверке установленной формы. Нанесение знака поверки на средство измерений не пред}-смотрено.

• 12.4 При отрицательных результатах поверки, аппаратура признается непригодной к применению и по заявлению владельца средств измерений или лица, представляющего средства измерений на поверку выдаётся извещение о непригодности установленной формы с указанием основных причин.



  К. А. Ревин

Руководитель отдела

ООО «Автопрогресс-М»

Приложение А

Метрологические характеристики

Таблица А.1 - Метрологические характеристики
