Настоящая методика поверки распространяется на тераомметры серии 6530 (модели: 6530-В, 6530-ХВ, 6530-ХР, 6530-XPR) (далее тераомметры) изготовитель - Guildline Instrument Limited, Канада, предназначенные для прецизионного измерения высокоомного сопротивления на постоянном токе и малых токов.

Интервал между поверками - 1 год.

  • 1 Операции и средства поверки

    • 1.1   При проведении поверки должны выполняться операции и применяться средства поверки,

указанные в таблице 1 и таблице 2.

Таблица 1 - Основные операции поверки

Наименование операции

Номер пункта по поверке

Проведение операции при

Первичной поверке

Периодической поверке

Внешний осмотр

5.1

+

+

Опробование

5.2

+

+

Подтверждение соответствия ПО

5.2.4

+

+

Определение погрешности измерений при измерении сопротивления

5.3.1

+

+

Определение погрешности измерений при измерении постоянного тока

5.3.2

+

+

Таблица 2 - Основные средства поверки

Номер пункта методики

Средства поверки и их нормативно технические характеристики

5.1

-

5.2

Мера-имитатор Р40116, диапазон сопротивления от 10 кОм до 1 ТОм, основная погрешность (0,02 - 0,2) %

5.2.4

-

5.3.1

Меры электрического сопротивления постоянного тока Р4013, Р4023, Р4033, Р4030, меры-имитаторы Р4085, Р40116, термостат воздушный MI9300 из состава Государственного вторичного эталона единицы электрического сопротивления в диапазоне 1 МОм... 10 ПОм ГВЭТ 14-05-2013 (регистрационный номер 2.1.ZZB.0104.2015)

Переходные меры электрического сопротивления Р40111 - Р40115 номинальных значений 100 кОм - 10 ГОм из состава Государственного вторичного эталона (эталона-копии) единицы электрического сопротивления в диапазоне 1 Ом... 100 кОм ГВЭТ 14-01-2013 (регистрационный номер 2.1.ZZB.0213.2015)

5.3.2

Эталонный калибратор с дифференциаторами Д-(1-5) из состава ГВЭТ 4-01-2010 государственного вторичного эталона единицы силы постоянного тока - ампер в диапазоне 110’15 - Г10'9 А

Калибратор-измеритель напряжения и силы тока 6430 Keithly, регистрационный номер 49633-12

1.2 Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик тераомметров.

1.3 Все средства измерений должны иметь действующие свидетельства о поверке.

Примечание: в зависимости от особенностей применения тераомметров по просьбе потребителя допускается проводить периодическую поверку по одному из параметров тераомметра в любом диапазоне измерений (сопротивление или постоянный ток).

  • 2     Требования безопасности

При проведении поверки должны соблюдаться следующие условия обеспечения безопасности: перед использованием прибора следует убедиться, что изоляция проводов не повреждена, и проводящие части нигде не оголены;

провода, насадки и зажимы «крокодил» должны быть в рабочем состоянии, чистые и без поврежденной изоляции;

при включении тераомметра в сеть необходимо убедиться в установке предохранителя для соответствующей сети 100 В, 120 В, 220 В или 240 В;

корпус прибора должен быть заземлен;

  • 3     Условия поверки

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                                23±5

  • - относительная влажность, %                                        20-50

  • - атмосферное давление, кПа                                         84-104

4. Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы: поверяемые тераомметры должны быть подготовлены к работе в соответствии с рекомендациями, изложенными в технической документации;

применяемые средства измерений, испытательное оборудование должны быть подготовлены в соответствии с их технической документацией.

5 Проведение поверки

  • 5.1 Внешний осмотр

При проведении внешнего осмотра проверить комплектность, наличие маркировки и обозначения, отсутствие дефектов покрытий, составных частей, корпуса, шкалы дисплея.

  • 5.2   Опробование

  • 5.2.1  Включают тумблер питания прибора.

  • 5.2.2  При проведении опробования проводится проверка работоспособности тераомметра при периодическом и разовых режимах работы, для чего к зажимам тераомметра подключают меру с любым значением сопротивления в пределах диапазона измерений тераомметра и производят измерение, при этом показания не должны отличаться друг от друга более, чем 1/3 нормируемого предел допускают основной погрешности.

К тераомметру подключают меру-имитатор Р40116 и, плавно изменяя сопротивление, убеждаются, что в каждом из разрядов отсчетного устройства может быть включен любой из предусмотренных символов. Проверку производят на любом диапазоне в любом режиме работы. Результаты считаются положительными, если при переключении тумблеров меры-имитатора на тераомметре отображаются все выставленные значения.

  • 5.2.3  Подтверждение соответствия ПО

Подтверждение соответствия ПО осуществляется путем определения его идентификационных данных.

При включении прибора во время самокалибровки на дисплее появляется информация об измерителе.

Проверяют (визуально) наименование прибора и версию ПО.

Результаты считаются положительными, если версия ПО соответствует изложенной в технической документации на тераомметр.

  • 5.3   Определение метрологических характеристик

  • 5.3.1   Определение метрологических характеристик в режиме измерения сопротивления При определении метрологических характеристик по измерению сопротивления

используются три метода измерения, которые приведены в п. 5.3.1.1 - 5.3.1.3.

  • 5.3.1.1  При определении относительной погрешности тераомметра (в диапазоне от 90 кОм до 2 МОм только для меделей 6530-ХВ и 6530-XPR) в диапазоне сопротивлений от 90 кОм до 1 ГОм используют метод прямых измерений по 2-х зажимной схеме. Схема измерений приведена на рисунке 1.

Э1

где R - измеряемый резистор; Э1, Э2 и ЭЗ - защитные экраны измерительных проводов тераомметра; Э - экран измеряемой меры; 1 и 2 - зажимы измеряемой меры.

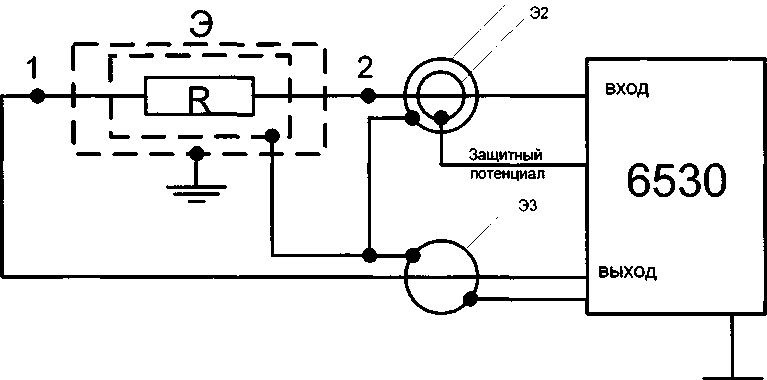

Рисунок 1. Схема измерений сопротивления траомметром 6530 в диапазоне 90 кОм - 1 ГОм.

К измерительным зажимам тераомметра подсоединяют эталонные меры электрического сопротивления (к точкам 1 и 2) кратные и дольные десяти 10п Ом (где п=5, 6, 7, 8, 9) и проводят измерения при испытательных напряжениях указанных в таблице 3 приложение Б.

Вычисление относительной погрешности измерений тераомметра проводится по формуле:

ном

•100,

(1)

ном

где Rd - измеренное значение сопротивления эталонной меры тераомметром 6530; Rhom - номинальное значение сопротивления эталонной меры.

Результаты измерений занести в протокол измерений.

Результаты поверки считаются положительными, если значения погрешности не превышают пределов, указанных в описании типа.

  • 5.3.1.2 При определении относительной погрешности тераомметра в диапазоне сопротивлений от 10 ГОм до 1 ТОм используют метод измерений по 3-х зажимной схеме. В качестве эталонных мер используют меры-имитаторы Р4085 или Р40116. Схема измерений приведена на рисунке 2.

ЭЗ

где Rl, R2 и R3 - фиксированные значения сопротивлений; Э1, Э2 и ЭЗ - защитные экраны измерительных проводов тераомметра; Э - экран измеряемой меры; 1 и 2 - зажимы измеряемой меры.

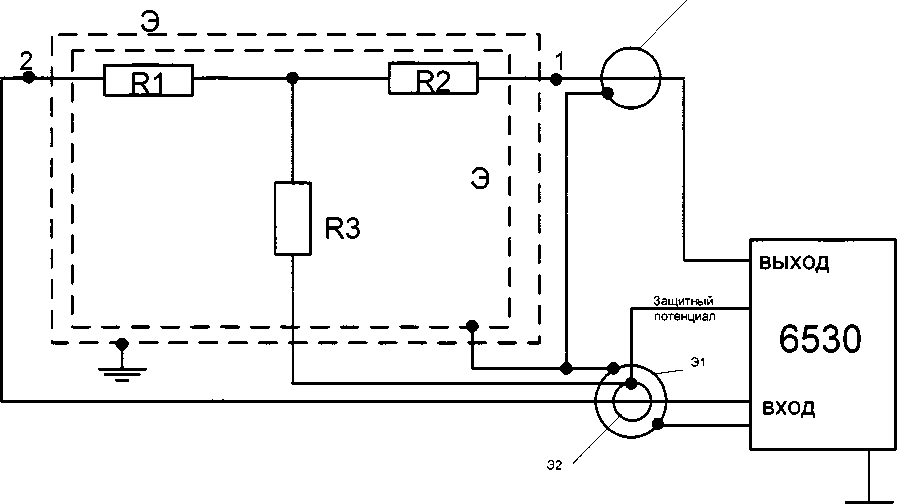

Рисунок 2. Схема измерений сопротивления траомметром 6530 в диапазоне 10 ГОм - 1 ТОм

К измерительным зажимам тераомметра подсоединяют эталонную меру-имитатор согласно схеме, приведенной на рисунке 2. Основные концы тераомметра «Sourse» и «Input» подсоединяют к резисторам R1 и R2, а защитный потенциал подсоединяют к R3. Измерения имитируемого сопротивлений R проводят в точках кратных и дольных десяти 10п Ом (где п=10, 11,12).

Значение имитируемого сопротивления R расчитывают по формуле:

RI-R2

R12 = R1 + R2 +

R3

Вычисление относительной погрешности измерений тераомметра проводится по формуле (1).

Результаты измерений занести в протокол измерений.

Результаты поверки считаются положительными, если значения погрешности не превышают пределов, указанных в описании типа.

  • 5.3.1.3 При определении относительной погрешности тераомметра в диапазоне сопротивлений от 10 ТОм до 10 ПОм используют метод измерений по 3-х зажимной схеме. В качестве эталонных мер сопротивления используют меры сопротивления приведенные в приложении А. Схема измерений приведена на рисунке 3.

где Rl, R2 и R3 -меры сопротивления с фиксированными значения сопротивления; Э1, Э2 и ЭЗ - защитные экраны измерительных проводов тераомметра; Э - экраны измеряемых мер; Эн - общий экран; 1 и 2 - зажимы измеряемых мер сопротивления.

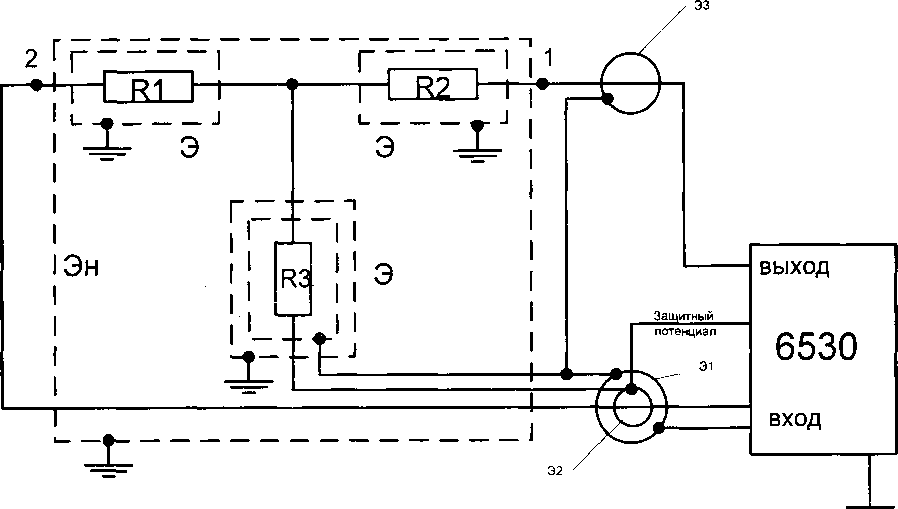

Рисунок 3. Схема измерений сопротивления траомметром 6530 в диапазоне 10 ГОм - 10 ПОм

К измерительным зажимам тераомметра подсоединяют эталонные меры сопротивления, согласно схеме, приведенной на рисунке 3. Основные концы тераомметра «Sourse» и «Input» подсоединяют к резисторам R1 и R2, а защитный потенциал подсоединяют к резистору R3. Измерения имитируемого сопротивлений R проводят в точках кратных и дольных десяти 10п Ом (где п=13, 14, 15, 16).

Значение имитируемого сопротивления R рассчитывают по формуле (2)

Вычисление относительной погрешности измерений тераомметра проводится по формуле (1).

Результаты измерений занести в протокол измерений.

Результаты поверки считаются положительными, если значения погрешности не превышают пределов указанных в технической документации.

  • 5.3.2 Определение метрологических характеристик по постоянному току

Для определения основной относительной погрешности по измерению постоянного тока в диапазоне от 100 фА до 1 нА к тераомметру подсоединяют источник тока (калибратор тока). Все источники тока должны быть с 2-х зажимным включением. Разъем «Выход» источника тока подсоединяется к разъему «Input» тераомметра 6530, как показано на рисунке 4.

Вычисление относительной погрешности измерений тераомметра по постоянному току проводится по формуле (3).

А =      А,».,, ,100;

(3)

ном

где Id - измеренное значение постоянного тока;

1ном - номинальное значение постоянного тока.

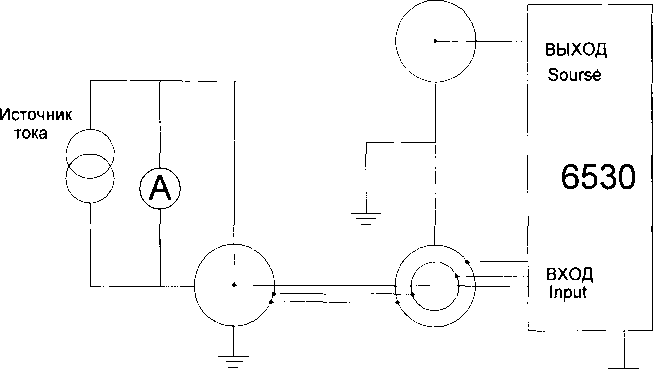

Рисунок 4. Схема измерения малых токов

где А - амперметр.

Результаты измерений занести в протокол измерений.

Результаты поверки считаются положительными, если значения погрешности не превышают пределов, указанных в описании типа.

6 Оформление результатов поверки

  • 6.1 Положительные результаты поверки оформляются свидетельством. Свидетельство о поверке оформляется в соответствии с действующими приказами и правилами оформления свидетельств.

По запросу к Свидетельству может быть оформлен протокол измерений, где приведены фактические значения погрешности измерения параметров тераомметра (сопротивление или постоянный ток)

  • 6.2 Тераомметры, не удовлетворяющие требованиям настоящей МП, к применению не допускаются. На них выдается извещение о непригодности установленного образца.

  • 6.3 Знак поверки наносится на свидетельство о поверки.

Меры сопротивления используемые для имитации значений сопротивления в диапазоне измеряемых величин от 10 ТОм до 10 ПОм.

Таблица 3 - Меры сопротивления используемые при имитации сопротивления

Номинальное значение имитируемого сопротивления, R

Обозначение меры и номинальные значения сопротивления

R1

R2

R3

10 ТОм

Р4063, 1 ГОм

Р4063, 1 ГОм

Р4013, 1 МОм

100 ТОм

Р4063, 1 ГОм

Р40115, 10 ГОм

Р4063, 1 ГОм

Р40115, 10 ГОм

Р40111, 100 кОм

Р4013, 1 МОм

1 ПОм

Р40115, 10 ГОм

Р40115, 10 ГОм

Р40111, 100 кОм

10 ПОм

Р40115, 10 ГОм

Р40115, 10 ГОм

Р40111, 10 кОм

Выбрать соответствующие настройки для измерения, которые указаны в таблицах 2

Таблица 2 - Настройки измерения

Диапазон измерений сопротивления

Контролируемые

точки

Испытательное напряжение, В

90 - 200 кОм

100 кОм

1

200 кОм - 2 МОм

1 МОм

1

2-20 МОм

10 МОм

1

20 - 200 МОм

100 МОм

10

200 МОм - 2 ГОм

1 ГОм

100

2-20 ГОм

10 ГОм

100

20 - 200 ГОм

100 ГОм

100

200 ГОм - 2 ТОм

1 ТОм

100

2-20 ТОм

10 ТОм

1000

20 - 200 ТОм

100 ТОм

1000

200 ТОм - 2 ПОм

1 ПОм

1000

2-20 ПОм

10 ПОм

1000

Форма протокола поверки

(рекомендуемая)

ПРОТОКОЛ ПОВЕРКИ №____

Дата поверки

Наименование прибора, тип

Заводской номер

Заказчик

Дата предыдущей поверки

Поверка осуществляется по методике поверки МП 2202-0055-2015

Эталоны применяемые при

поверке_________________________________________________________________

Условия

поверки_________________________________________________________________

Результаты поверки:

  • 1 Внешний

осмотр________________________________________________________________

  • 2 Опробование

2.1 Опробование ПО:

3 Результаты измерений

Наименование операций поверки

Контролируе мые точки

Результаты измерений

Относительная погрешность

фактическая

допускаемая

Сопротивление

Постоянный ток

Дополнительная информация (Состояние объекта поверки, сведение о ремонте)________________________________________________________________

Поверитель

Ф.И.О.

подпись

дата
