Методика поверки «ДАТЧИКИ ТРИАНГУЛЯЦИОННЫЕ СЕРИЙ ATLAS. POLARIS. ANTARIS» (МП АПМ 48-16)
УТВЕРЖДАЮ ^^Генеральный директор )С)О «Автопрогресс-М»
А. С. Никитин
«06» декабря 2016 г.
МЕТОДИКА ПОВЕРКИ
МП АПМ 48-16 г. Москва
2016 г.
Настоящая методика распространяется на датчики триангуляционные серий Atlas, Polaris, Antaris (далее - датчики), производства «LAP GmbH Laser Applikationen», Германия, в качестве рабочего средства измерений и устанавливают методику их первичной и периодической поверки.
Интервал между поверками - 1 год.
1. Операции поверки
При проведении поверки должны выполняться операции, указанные в таблице 1.
Таблица 1
Наименование этапа поверки |
№ пункта документа по поверке |
Проведение поверки |
7 |
Внешний осмотр |
7.1 |
Проверка идентификационных данных ПО |
7.2 |
Определение приведенной к полному диапазону измерений погрешности измерений расстояния |
7.3 |
2. Средства поверки
При проведении поверки должны применяться эталоны и вспомогательные средства, приведенные в таблице 2.
Таблица 2
№ пункта документа по поверке |
Наименование эталонов, вспомогательных средств поверки и их основные метрологические и технические характеристики |
7.3 |
Меры длины концевые плоскопараллельные, набор 9, Зй разряд (per. № 51838-12) Меры длины концевые плоскопараллельные до 100 мм, набор 1, 2й разряд (per. № 38376-13) |
Примечание. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
3. Требования к квалификации поверителейК проведению поверки допускаются лица, изучившие эксплуатационные документы на датчики. имеющие достаточные знания и опыт, а также аттестованные на право проведения поверочных работ.
4. Требования безопасности-
4.1. Перед проведением поверки следует изучить руководство по эксплуатации на поверяемые датчики.
-
4.2. К поверке допускаются лица, прошедшие инструктаж по технике безопасности при работе на электроустановках.
-
4.3. Перед проведением поверки все части датчика должны быть очищены от пыли и грязи.
При проведении поверки должны соблюдаться следующие нормальные условия измерений:
- температура окружающей среды, °C 20±5;
относительная влажность воздуха, %, не более 60±25;
атмосферное давление, кПа (мм рт. ст.) 86,0 -ь 106,7 (630-ь 800).
Поверяемый датчик, концевые меры длины, плита поверочная (стол) должны быть установлены на специальных основаниях (фундаментах), не подвергающихся механическим (вибрации, деформации, сдвиги) и температурным воздействиям.
6. Подготовка к поверкеПеред проведением поверки должны быть выполнены следующие подготовительные работы: проверить наличие действующих свидетельств о поверке на средства поверки; проверить комплектацию;
- датчики должны быть включены не менее чем за 30 минут до проведения поверки; концевые меры длины выдерживают до начала измерений в помещении, где проводится поверка датчиков, в течение 3 часов.
-
7. Проведение поверки
При внешнем осмотре должно быть установлено соответствие датчика следующим требованиям:
соответствие маркировки;
наличие пломбировки; отсутствие видимых повреждений (вмятин, забоин, сколов, деформаций).
Датчики считаются прошедшими поверку по данному пункту настоящей методики:
-
- если при осмотре на внешних поверхностях корпуса датчика не замечено наличия вмятин, забоин, сколов, деформаций;
-
- если при осмотре пломбировка совпадает с указанной в описании типа средства измерений;
-
- если маркировка совпадает с маркировкой указанной в описании типа средства измерений.
Проверку осуществляют с использованием программного обеспечения (далее -ПО) «DP-SOFT», устанавливаемого на ПК, по следующему алгоритму:
-
- запустить ПО «DP-SOFT»
-
- после запуска ПО. в открытом окне программы в левом верхнем углу (см. рисунок 1) будут указаны:
-
- идентификационное наименование ПО;
-
- номер версии ПО;

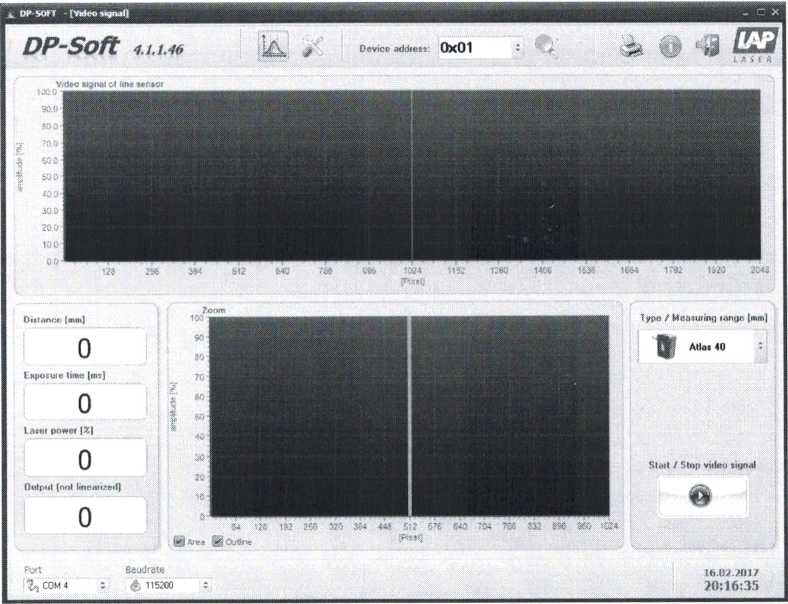

Рисунок 1
Полученные идентификационные данные должны соответствовать приведённым в таблице 3.
Таблица 3.
Идентификационное наименование ПО |
DP-SOFT |
Номер версии (идентификационный номер) ПО, не ниже |
4.1.1.46 |
-
7.3.1. Установить датчик на ровную горизонтальную поверхность - плита поверочная или другое основание, обеспечивающее необходимую стабильность. При этом необходимо соблюдение условия, что длина поверхности, на которую устанавливается поверяемый датчик, должна быть больше диапазона измерений поверяемого датчика, минимум, на 1 метр.
-
7.3.2. Закрепить вспомогательную концевую меру параллельно краю плиты с помощью прижимного устройства (пружинные или магнитные фиксаторы, струбцины, тиски и др.).
-
7.3.3. К вспомогательной мере притереть меру или блок концевых мер, действительный размер которых будет равен диапазону измерений поверяемого датчика.
-
7.3.4. Подключить датчик к компьютеру, с помощью интерфейсного кабеля, так как это описано в руководстве по эксплуатации.
-
7.3.5. Включить компьютер.
-
7.3.6. Запустить ПО «DP-SOFT».
-
7.3.7. Подключить питание датчика.
-
7.3.8. Через ПО «DP-SOFT», используя руководство по эксплуатации, провести необходимые настройки для правильной работы подключенного датчика.
-
7.3.9. Передвигая датчик относительно меры, установить его на минимальное расстояние от блока концевых мер, добиться показаний, примерно равных нулю. Закрепить датчик с помощью фиксирующего прижимного устройства (например, струбцины или тисков) к столу так, чтобы визирный луч был параллелен блоку концевых мер. При этом проследить, чтобы луч лазера светил на рабочую поверхность блока концевых мер.
-
7.3.10. Обнулить показания датчика.
-
7.3.11. Оставить датчик включенным не менее 30 минут.
-
7.3.12. Произвести измерения в четырех равномерно распределенных точках диапазона измерений датчика, включая нулевое значение (длина концевой меры или блока концевых мер, притертых к первой вспомогательной концевой мере, равна диапазону измерений датчика) и наибольший предел измерений (концевая мера или блок концевых мер, притертых к первой вспомогательной концевой мере, отсутствует).
-
7.3.13. В каждой из четырех равномерно распределенных точек диапазона измерений датчика, произвести по пять измерений, занося результаты в протокол.
-
7.3.14. Рассчитать средние значения расстояния (Хср), для всех точек диапазона измерений датчика, записать полученные расчетные значения расстояния в протокол.
-
7.3.15. Рассчитать приведенную к полному диапазону измерений погрешность измерений расстояния (ух) для каждой из четырех точек, по формуле:
I v _ v
И1 ср. действ.
х100%,
где: ух - приведенная к полному диапазону измерений погрешность измерений рас
стояния, %
Хср. - среднее значение измеренного расстояния, мм;
%Л,,.,„нв - действительное значение расстояния, заданное с помощью блока концевых мер, мм;
Хп - диапазон измерений датчика, мм
Датчики считаются прошедшими поверку по данному пункту настоящей методики, если полученные значения приведенной к полному диапазону измерений погрешности измерений расстояния не выходят за пределы:
-
- для датчиков триангуляционных серии Atlas модификации Atlas 10 ±0.02 %, для остальных модификаций серии Atlas ±0.015 %;
-
- для датчиков триангуляционных серии Polaris ±0.01 %;
-
- для датчиков триангуляционных серии Antaris ±0.04 %.
-
8.1. Результаты поверки оформляются протоколом в свободной форме, содержащим результаты поверки по каждому пункту раздела 7 настоящей методики поверки.
-
8.2. При положительных результатах поверки датчик признается пригодным к применению и выдается свидетельство о поверке установленной формы.
Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) оттиска поверительного клейма.
-
8.3. При отрицательных результатах поверки датчик признается непригодным к применению и выдаётся извещение о непригодности установленной формы с указанием основных причин. ___
Руководитель отдела
М.В. Максимов
ООО «Автопрогресс-М»
