Руководство по эксплуатации «Приборы многофункциональные PD194PQ серии Т» (Код не указан!)

КсЭ))

СОГЛАСОВАНО

(в части раздела 6 «Методика поверки») Руководитель ГЦИ СИ ФГУП «ВНИИМС»

Приборы многофункциональные

PD194PQ серии Т

Руководство по эксплуатации

Благодарим Вас за выбор цифрового электроизмерительного прибора торговой марки КС^®. Перед началом эксплуатации прибора внимательно изучите настоящее руководство.

ВНИМАНИЕ!

Установка и обслуживание прибора должны выполняться только квалифицированными специалистами.

Перед выполнением электромонтажных работ на приборе выключите питание и все входные сигналы прибора и замкните вторичные обмотки измерительных трансформаторов тока.

Убедитесь в отсутствии напряжений на выводах прибора при помощи подходящего измерительного прибора. Параметры входных сигналов должны находиться в допустимых пределах.

Следующие причины могут привести к поломке или неправильной работе прибора: Выход частоты и напряжения питания за пределы рабочего диапазона. Неправильная полярность подачи входного тока или напряжения.

Другие ошибки подключения прибора.

Отключение проводов от порта связи или их подключение во время работы

1 ВВЕДЕНИЕ 1.1 Нормативные документы

• 1) ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

• 2) ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам.

• 3) ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.

• 4) НПБ 247-97 Электронные изделия. Требования пожарной безопасности. Методы испытаний.

• 5) ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)

• 6) ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.

• 7)ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

• 8)Приказ Федерального агентства по техническому регулированию и метрологии от

29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от !•!0-1 до 2^109 Г ц»

• 9)Приказ Федерального агентства по техническому регулированию и метрологии от

14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-16 до 100 А в диапазоне частот

от 1-10-1 до 1^106 Гц»

1.2 Описание

Приборы многофункциональные PD194PQ серии Т (далее - приборы) предназначены для измерения электрических параметров в сетях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока.

Приборы продаются в России под торговой маркой КС^®, принадлежащей ООО «Комплект-Сервис».

Принцип измерения приборов основан на аналогово-цифровом преобразовании мгновенных значений входных токов и напряжений и последующем расчете параметров электрической сети.

Результаты измерений отображаются на индикаторе прибора, передаются по цифровому интерфейсу RS-485 и/или Ethernet, а также преобразуются в унифицированные сигналы постоянного тока или напряжения.

Наличие цифрового интерфейса RS-485 и/или Ethernet, дискретных входов, релейных и аналоговых выходов позволяет использовать приборы в автоматизированных системах различного назначения.

Конструктивно приборы выполнены в пластмассовом корпусе и работоспособны при установке в любом положении. Приборы имеют щитовое исполнение и исполнение для установки на DIN-рейку.

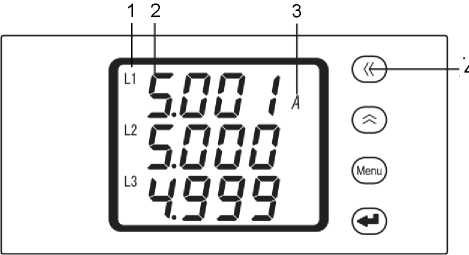

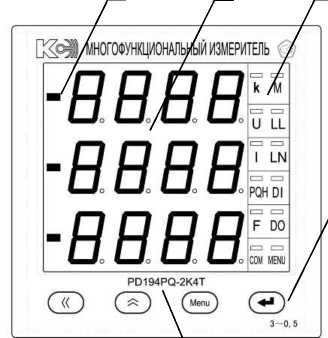

На лицевой панели прибора щитового исполнения расположен цифровой светодиодный индикатор или ЖК индикатор и четыре кнопки управления. Цвет светодиодного индикатора прибора красный, зеленый или желтый по выбору заказчика. Прибор исполнения на DIN-рейку имеет модификации с ЖК-индикатором или без индикатора.

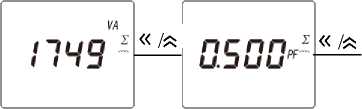

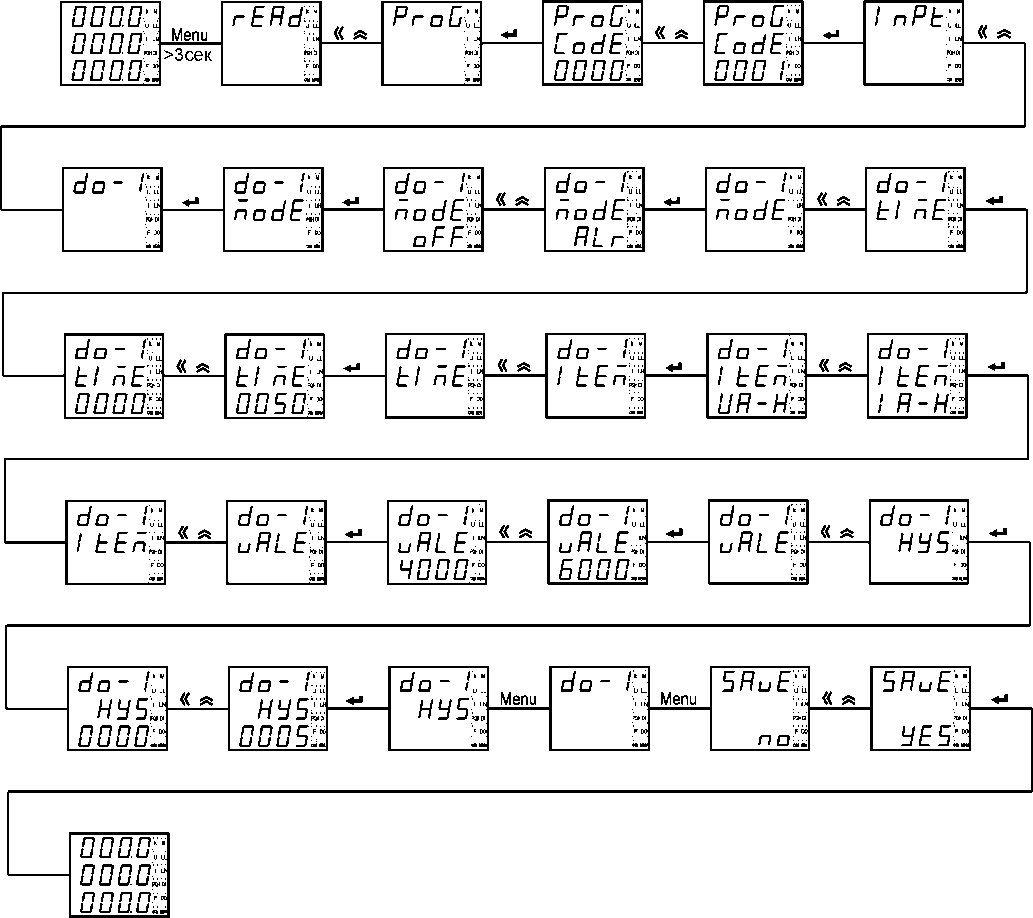

Кнопки на лицевой панели прибора позволяют просматривать на индикаторе измеряемые величины и настраивать прибор. Настройка прибора с лицевой панели осуществляется через меню. Вход в меню настройки защищен паролем. Возможна настройка диапазона показаний прибора в соответствии с примененными на входах прибора измерительными трансформаторами. Меню также позволяет указать схему подключения прибора, сменить пароль доступа в меню, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), настроить аналоговые выходы и цифровые интерфейсы, задать режим и параметры работы релейных выходов, выполнить другие настройки.

Также приборы можно настраивать с компьютера посредством программы iPMS. Работа с программой описана в «Руководстве пользователя программы iPMS». Кроме конфигурирования прибора программа показывает результаты измерений, состояние дискретных входов и релейных выходов, накапливает данные, позволяет юстировать прибор.

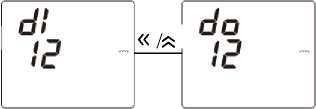

Состояние дискретных входов и релейных выходов прибора может запрашиваться по цифровому интерфейсу. Релейный выход может быть настроен пользователем на один из двух режимов: режим сигнализации (управление реле сигналом на соответствующем дискретном входе или включение реле по достижению верхнего или нижнего порога измеряемого параметра) или режим дистанционного управления реле по цифровому интерфейсу.

PD194PO-nCC

Код погрепгностн нзмеренЕЙ:

А - модификадня повышенной точности: основная погрешность измерений фазного тока, фазного н лннейного напряжения не более 0.2 %.

Позиция не заполняется в сл^'чае модификадин с основной погрешностью измерения фазного тока, фазного и линейного напряжения не более 0.5 %

Т - серия Т

Код ннд в кагора:

О - без индикатора;

3 - ЖК-инлшсатос

Код вкодоБ и выходов:

К - порт RS-485(Modbus RTU илн ГОСТ Р МЭК 60S70-5-101-2006);

K-noprRS485 ^lodbus RTU влн ГОСТ Р МЭК 60870-5- 101-300й\ 2 вли 3 аналоговых выхода:

S - порт RS-4S5 [Klodbus RTU ила ГОСТ Р МЭК 60870-5-101-2006). 6 дискретных входов н 3 релейных выхода илн 9 дискретных входов;

W - порт RS-4E5 (протокол Modbus RTU илн ГОСТ Р МЭК 60870-5-101-2006), 2 дискретных входа, 2 релейных выхода, 1 аналоговый выход;

В - 2 порта RS-485 (протокол Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006);

С - 2 порта RS-485 (Klodbus RTU или ГОСТ Р МЭК 60870-5-101-2006). 6 днскретных входа н 3 релейных выхода илн 9 дискретных входов;

D - порт RS-435 (Modbus RTU), второй порт RS-485 (ТОСТ Р МЭК 60870-5-101-2006),

Е - порт RSU85 (Modbus RTU), порт Ethernet (ГОСТ Р МЭК 60870-5-104-2004 нлн Modbus TCP),

М - порт KS-4S5 (Modbus RTU), порт Ethernet (ГОСТ Р МЭК 60870-5-10^2004 илн Modbus TCP), 6 дискретных входов. 3 релейных выхода илн 9 дискретных входов

Код размеров (шнривахвысота, нм);

7-108x100

Рисунок 2.2 - Структура условного обозначения модификаций прибора многофункционального PD194PQ исполнения на DIN-рейку

Приборы щитового исполнения изготавливаются в многостраничной или одностраничной модификации. Величины, которые многостраничная модификация отображает на индикаторе, передает по цифровому интерфейсу и преобразует на аналоговые выходы, приведены в таблице 2.1. Результаты измерения просматриваются на индикаторе постранично при помощи кнопок. Возможен режим автоматического пролистывания страниц с заданным интервалом.

Одностраничная модификация прибора отображает на индикаторе и преобразует на аналоговые выходы до трёх величин, которые заказчик выбирает из числа перечисленных во втором столбце таблицы 2.1 (величины указываются при заказе). По цифровому интерфейсу передаются величины, приведенные в таблице 2.1.

Приборы исполнения на DIN-рейку изготавливаются с ЖК-индикатором или без индикатора. Величины, которые отображаются на индикаторе, передаются по цифровому интерфейсу и преобразуются на аналоговый выход, приведены в таблице 2.1.

Таблица 2.1 - Измеряемые и преобразуемые величины

Параметр	ф S т ф т ф т со о ID о	3-фазн. 3-пров. схема подключения			3-фазн. 4-пров. схема подключения
		ф 2. i ₽ Ф го ¥ ф S о. СГ Ю з: О S 6 X	о Ф   )S Т о ф Ф CQ ХХ СГ О Й" S X с J S	ф X X >S Ф J3 ш ш о р 1=: Ф О О- с; сс l=г o   о Ф Ф X Д ф J3 1^ X CQ	ф 2. 1 ₽ й го ¥ ф S о. СГ Ю з: О S 6 X	о Ф   )Х Т о ф Ф CQ ХХ СГ О Й" Ф -S- н S X с J S	ф X X >S Ф J3 со ш о р 1=: Ф о О- с; сс l=г o   о Ф Ф X Д ф J3 1_ X со
Действующее значение фазного напряжения	Ua UB Uc	-	-	-	+ + +	+ + +	+ + +
Среднее действующее значение фазного напряжения (1)	Ulnag	-	-	-	-	+	-
Действующее значение напряжения нулевой последовательности	Uo	-	-	-	-	+	-
Действующее значение линейного напряжения	Uab UBC UcA	+ + +	+ + +	+ + +	+ + +	+ + +	-
Среднее действующее значение линейного напряжения (3)	Ullag	-	+	-	-	+	-
Действующее значение силы тока по фазе	Ia IB Ic	+ + +	+ + +	+ + +	+ + +	+ + +	+ + +
Среднее действующее значение силы тока по фазам (1)	Iag	-	+	-	-	+	-
Действующее значение тока нулевой последовательности	Io	-	-	-	-	+	-
Активная мощность по фазе	Pa PB Pc	-	-	-	-	+ + +	-
Суммарная активная мощность	P	+	+	+	+	+	+
Реактивная мощность по фазе	Qa QB Qc	-	-	-	-	+ + +	-
Суммарная реактивная мощность	Q	+	+	+	+	+	+
Полная мощность по фазе	Sa SB Sc		-			+ + +
Суммарная полная мощность	S		+			+
Коэффициент мощности в фазе	PFa PFB PFc		-			+ + +
Общий коэффициент мощности	PF	+	+	+	+	+	+
Частота сети	F	+	+	+	+	+	+

Примечания:

⁽¹⁾ Под средним действующим значением фазного тока (линейного или фазного напряжения) следует понимать среднеарифметическое значение суммы действующих значений фазных токов (линейных или фазных напряжений).

Основные технические характеристики приборов представлены в таблице 2.2.

ьных PD194PQ

ки п

в мн

2.2 - Основные технические

Наименование характеристики	Значение
Номинальное значение (1) силы тока 1н, А	0,5; 1,0; 2; 2,5; 5,0
Номинальное значение (1) линейного Uнл (фазногоUнф) напряже-	100 (57,7); 220 (127);
ния, В	380 (220); (380)
Частота тока и напряжения, Г ц	от 45 до 55 (2)
Допустимая кратковременная перегрузка на измерительных входах напряжения	2^ин в течение 60 с
Допустимая кратковременная перегрузка на измерительных входах тока	по таблице 2.3

Наименование характеристики	Значение
Схема подключения	3-фазная 3-проводная или 3-фазная 4-проводная (3)
Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые интерфейсы, с	0,2; 0,5 (4)
Тип (1) аналоговых выходов: - тока - напряжения	4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА или ±5 мА 0-5 В, 1-5 В или 0-10 В
Цифровые порты (5)	1 или 2 порта RS-485, скорость от 2400 до 19200 бит/с (6), протокол Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006. Порт Ethernet, 100Base-T, протокол ГОСТ Р МЭК 60870-5-104 или Modbus TCP
Напряжение питания (1): - универсальное питание напряжением постоянного или переменного тока - питание напряжения постоянного тока	от 80 до 270 В или от 80 до 270 В частотой от 45 до 55 Гц от 18 до 50 В
Мощность, потребляемая от источника питания 80^270 В, В^А, не более: - для приборов щитового исполнения - для приборов исполнения на DIN-рейку	5 4
Мощность, потребляемая от источника питания 18^50 В, В^А, не более: - для PD194PQ щитового исполнения - для PD194PQ исполнения на DIN-рейку	4,5 3
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	от +15 до +25 до 95 от 84 до 106 (от 630 до 795)
Рабочие условия измерений: - температура окружающего воздуха для приборов со светодиодным индикатором и без индикатора, °С - температура окружающего воздуха для приборов с ЖК-индикатором, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт ст)	от -40 до +70 от -10 до +55 до 95 при +35 °С от 84 до 106 (от 630 до 795)
Средняя наработка на отказ, ч	200000
Средний срок службы, лет	25
Габаритные размеры и масса	по таблице 2.10
Примечания: (1) Выбирается при заказе. Возможно изготовление прибора с питанием по специальному заказу. (2) По заказу производится прибор c периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды. В этом случае частота тока и напряжения на входе прибора должна быть в диапазоне от 48 до 52 Г ц.

Наименование характеристики

• ⁽³⁾ Схему подключения прибора можно изменить (уставка) за исключением модификации А (PD194PQ-nnnT-An) и прибора с номинальным фазным напряжением 380 В

(только 4-проводная схема).

• ⁽⁴⁾ Опции меню. По заказу производится прибор с опциями 0,1; 0,2 и 0,5 секунды.

• ⁽⁵⁾ В зависимости от модификации (см. рисунки 1 и 2).

• ⁽⁶⁾ По заказу может быть установлен порт со скоростью передачи до 57600 бит/с

Таблица 2.3 - Допустимые кратковременные перегрузки на измерительных входах тока

Кратность тока (1)	Число перегрузок	Длительность каждой перегрузки, с	Интервал между двумя перегрузками, с
7	2	15	60
10	5	3	2,5

Примечания:

⁽¹⁾ Кратность тока относительно номинального значения.

Далее в таблицах погрешностей символом ф обозначен сдвиг фазы напряжения относительно фазы тока. Для активной мощности номинальный сдвиг фазы равен 0° (cos(ф) = 1), для реактивной мощности - равен 90° (sin(ф) = 1).

Далее в таблицах погрешностей используются номинальные значения на входе прибора: напряжение ин, ток 1н, активная мощность Рн, реактивная мощность Он, полная мощность Зн. Их величина определяется согласно таблице 5 (указана в столбцах "Значение") в зависимости от номинального тока 1н, номинального линейного напряжения инл и/или номинального фазного напряжения инф, которые указаны на приборе.

Таблица 2.4 - Номинальные значения

Параметр		Значение
		в 3-фазн. 3-пров. схеме	в 3-фазн. 4-пров. схеме
Номинальное напряжение Uh	фазное	-	инФ
	линейное	инл	инл
Номинальный ток по фазе 1н		1н
Номинальная мощность активная Рн, реактивная Он, полная Зн	фазная	-	инф1н
	суммарная	^3^инл1н	Зинф1н

В таблице 2.5 представлены пределы допускаемых основных погрешностей измерения приборов и нормальные области измерений, в которых эти погрешности обеспечиваются. Формулы расчета основных погрешностей измерения приведены в разделе 6 «Методика поверки» в подразделе 6.5.5.

Таблица 2.5 - Основные погрешности измерения

Измеряемая величина	Нормальная область измерений (1)		Пределы допускаемой основной погрешности измерения
Действующее значение линейного или фазного напряжения, среднее действующее значение линейного или фазного напряжения	0,2-ин^и^1,2-ин		приведенной: ±0,2 % (2); ±0,5 %
Действующее значение напряжения нулевой последовательности	0<и<1,2^ин		приведенной: ±0,5 % 3; ±1 %
Действующее значение силы тока по фазе, среднее действующее значение силы тока по фазам	0,02^1н<1<1,2^1н		приведенной: ±0,2 % (2); ±0,5 %
Действующее значение тока нулевой последовательности	0<1<1,2-1н		приведенной: ±0,5 % 3; ±1 %
Активная мощность по фазе, суммарная активная мощность	0,8-ин<и<1,2-ин и 0,02-1н<1<1,2-1н или 0,2^ин<и<1,2^ин и 0,05^ 1н<1<1,2^ 1н	ф=0°	приведенной: ±0,5 %
Реактивная мощность по фазе, суммарная реактивная мощность		ф=90°
Полная мощность по фазе,		ф=0°

суммарная полная мощность
Коэффициент мощности в фазе, общий коэффициент мощности	cos(ф)= ±(0,1...1_0,1) 0,8-ин^и^1,2-ин 0,2^1н<1<1,2^1н	приведенной: ±0,5 % (2); ±1,0 %
Частота	0,2-ин^и^1,2-ин	абсолютной: ±0,01 Гц
Примечания (1) Частота входного тока и напряжения равна 45^55 Гц, кроме приборов c периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды, для которых частота входного тока и напряжения равна 48^52 Гц. Напряжение питания - по таблице 2.2. Значения 1н и ин приведены в таблице 2.4. (2) Для модификации А. (3) Для модификации А (PD194PQ-2(9)nnT-A2 и PD194PQ-7nnT-A)

Дополнительные погрешности измерения приборов представлены в таблице 2.6.

Таблица 2.6 - Дополнительные погрешности измерения

Влияющий фактор	Пределы допускаемой дополнительной погрешности (1)
	о: S 11 ф S к го -п: ” Ф X 2 Q. J3 Ф ф -е- 2 3" 2 S го го        ° о I 5 2 с: <1^   2   S а: -8- о	)S о ш о:    3^ з;        о Ф     о Р   з: о   1—   _Q ф  S  с; S    п-    <1^ ч"  5   1“ 3        го 2  S  го >'  2  о ш       п: h  го  Ф ,2   Го-   го го   о го   го   о 4 X с	о: ф X m ф Ф х-. О- о: - ф о: X Ф Q. I ф £ ф J3   S 8 го ? ф I о о S	X 1— о о X 3" § i Ё 3 1 'g zr s -е- 8 -А- го ф -9 ° го	ф 1-о о ф
Отклонение температуры окружающего воздуха от нормальной (20±5 °С) в пределах рабочего диапазона	0,5 предела допускаемой основной погрешности
Повышенная влажность от нормальной до 95 % при температуре +35 °С	0,5 предела допускаемой основной погрешности	±0,5 % (2) ±1 %	0,5 предела допускаемой основной погрешности
Коэффициент мощности cos(ф) в пределах: 0,5 < |cos(ф)| < 0,8 0,1 < |cos(ф)| < 0,5	-	-	±0,25 % ±0,5%	-	-
Гармоники тока и напряжения от второй до 15-й при коэффициенте искажения синусоидальности от 5 % до 20 %	0,5 предела допускаемой основной погрешности	±1 % (2)	0,5 предела допускаемой основной погрешности		-
Примечания (1) Для частоты заданы пределы дополнительной абсолютной погрешности. В остальных случаях - пределы дополнительной приведенной погрешности.

• ⁽²⁾ Для модификации А (PD194PQ-2(9)nnT-A2 и PD194PQ-7nnT-A)

Далее в таблицах показаны погрешности аналогового преобразования.

При вычислении приведенной погрешности преобразования за нормирующее значение принимается величина 5 мА для аналогового выхода типа 0-5 мА, ± 5 мА; величина 20 мА - для аналогового выхода типа 4-20 мА, 4-12-20 мА, 0-20 мА; величина 5 В - для аналогового выхода типа 0-5 В, 1-5 В; величина 10 В - для аналогового выхода типа 0-10 В.

В таблице 2.7 представлены допускаемые пределы основных погрешностей аналогового преобразования приборов и нормальные диапазоны параметров, в которых эти погрешности обеспечиваются.

Таблица 2.7 - Основные погрешности аналогового преобразования

Примечания:

• ⁽¹⁾ Частота входного тока и напряжения равна 45^55 Гц, кроме приборов c периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды, для которых частота входного тока и напряжения равна 48^52 Гц. Напряжение питания - по таблице 2.2. Значения 1н, Uh, Ph, Qh понимаются согласно таблице 2.4.

• ⁽²⁾ cos(ф) = ± (0,1...1_0,1) для аналоговых выходов типа 4-20 мА, 0-20 мА, 0-5 мА, 0-5 В, 1-5 В или 0-10 В; cos(ф) = ± (0,5...1_0,5) для аналоговых выходов типа 4-12-20 мА, ±5 мА.

Дополнительные погрешности аналогового преобразования приборов представлены в таблице 2.8.

Таблица 2.8 - Дополнительные погрешности аналогового преобразования

Влияющий фактор	Пределы допускаемой дополнительной приведенной погрешности преобразования
	Ф о 1 fe ¥ - со i о; 3 о 2 2 х S Р Ь      ск: о Ф Q. X с CI с; X	ф S X ф (D со X Ф -1 <D О 3" О ф о а: о	о: ф S ск: Ф ф Q. X X Ф “ с; 2 н ₽ 2 ” of “ -О го S Ь S о S 3"    ■0' о S о 2 2.S	X 1— о о X 3" Ё 3-g'g zr s -е- го -А- го -е-	ф 1— о 1— о ф
Отклонение температуры окружающего воздуха	± 0,2 %/10 °С

от нормальной (20±5 °С) в пределах рабочего диапазона
Повышенная влажность 95% при температуре 35 °С	± 0,5 %
Фазовый сдвиг ф напряжения относительно тока в диапазоне от минус 180° до 180° (1)	-	± 0,5 %              -
Гармоники тока и напряжения от второй до 15-й при коэффициенте искажения синусоидальности от 5 % до 20 %	± 0,2 %	± 0,5 %	-

Примечания:

• ⁽¹⁾ В случае преобразования активной мощности за исключением точки ф = 0°, относящейся к нормальной области преобразования (табл. 2.5). В случае преобразования реактивной мощности за исключением точки ф = 90°, относящейся к нормальной области преобразования (табл. 2.5).

Программное обеспечение (ПО) приборов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений. Метрологические характеристики приборов представлены с учетом погрешности, вносимой ПО. Суммарная погрешность приборов с учетом погрешности, вносимой ПО, не превышает пределов допускаемой погрешности. Идентификационные данные ПО приборов приведены в таблице 2.9.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с ГОСТ Р 50.2.077-2014.

Таблица 2.9 - Версии встроенного ПО.

Идентификационные данные (признаки)	Значение для модификаций
	РО194РО-2ППТ-ПП	PD194PQ-7D	РО194РО-9ППТ-ПП
Идентификационное наименование ПО	PQ-2K4A	PQ3A	PQ-9K4A
Номер версии (идентификационный номер ПО), не ниже	114A	1202	114A
Цифровой идентификатор ПО	2F6E23BC	67FD15A5	F5F7C50E

Приборы относятся к восстанавливаемым, ремонтируемым изделиям. Среднее время восстановления работоспособного состояния приборов не более 3 ч.

Приборы пригодны для круглосуточной эксплуатации.

Таблица 2.10 - Габаритные размеры и масса

Код размеров	Модификация	Габаритные размеры, (ширинахвысотахдлина), мм	Масса, кг, не более
2	PD194PQ-2R4T-nn	120x120x70,5	0,52
	PD194PQ-2x4T-nn <1)	120x120x91,5
7	PD194PQ-7x0(3)T-n <2>	108x100x75	0,35
9	PD194PQ-9R(E)4T-nn	96x96x91,5	0,43
	PD194PQ-9x4T-nn (3)	96x96x113

Примечания

• ⁽¹⁾ х - K, S, B, C, D, L, E, V или N;

• ⁽²⁾ х - R, W, B, D, E или M;

• ⁽³⁾ х - K, S, B, C, D, L, V или N;

Приборы в зависимости от исполнения и вида клемм могут иметь длину, отличную от указанной в таблице, но не более 120 мм

3 МОНТАЖ

Распакуйте прибор и убедитесь в отсутствии механических повреждений. Ознакомьтесь с паспортом на прибор и проверьте комплектность. Приступая к работе, изучите все разделы руководства.

3.1 Внешний вид и размеры

Внешний вид и размеры модификаций PD194PQ-2K4T, PD194PQ-2S4T и PD194PQ-7W3T показаны на рисунках 3.1,

• 3.2 и 3.3. Внешний вид и размеры других модификаций прибора показаны в приложении 4.



  Вид сбоку

  Вид спереди

  Вид сзади

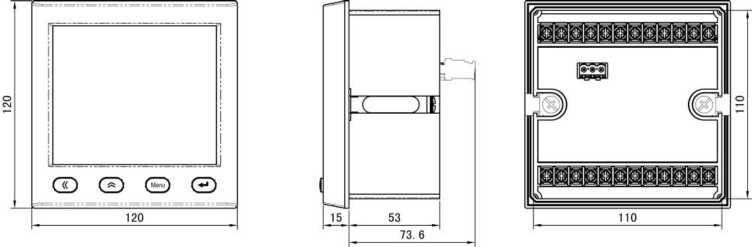

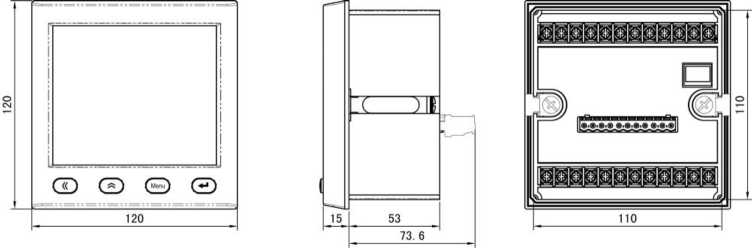

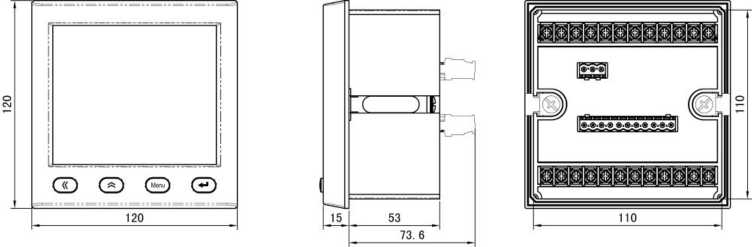

  Рисунок 3.1 - Внешний вид и размеры прибора PD194PQ-2K4T



  Вид сбоку

  Вид спереди

  Вид сзади

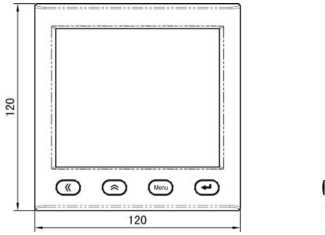

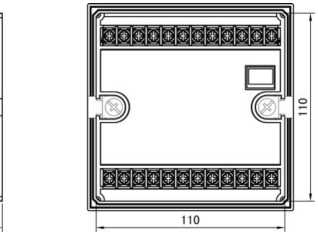

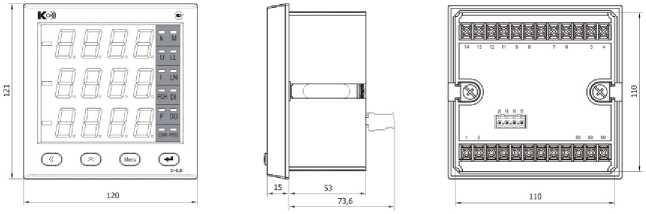

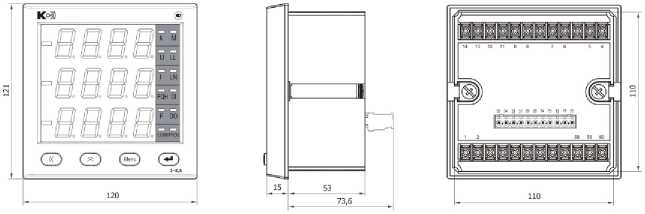

  Рисунок 3.2 - Внешний вид и размеры прибора PD194PQ-2S4T



  Вид спереди



  Вид сбоку

Рисунок 3.3 - Внешний вид и размеры прибора PD194PQ-7W3T

3.2 Установка

Установка прибора щитового исполнения:

• 1) Выберите на щите место для установки и сделайте вырез: 111^111 мм - для прибора типоразмера 2; 91^91 мм - для прибора типоразмера 9.

• 2) Снимите с прибора фиксирующие скобы.

• 3) Вставьте прибор в вырез.

• 4) Вставьте фиксирующие скобы и закрепите ими прибор.

Установка прибора, предназначенного для установки на DIN-рейку:

• 1) Опустите вниз пластмассовую защелку, расположенную в нижней части прибора;

• 2) Установите прибор на DIN-рейку 35 мм и зафиксируйте его, нажав на защелку.

Максимальное сечение проводников, подключаемых к клеммам верхнего и нижнего ряда прибора щитового исполнения - 2,5 мм², к разъёмной колодке - 2 мм².

Максимальное сечение проводников, подключаемых к клеммам прибора исполнения на DIN-рейку: клеммы питания и клеммы измерительных входов напряжения и тока - 2,5 мм², клеммы разъемной колодки (сверху прибора) - 1,5 мм².

Линию связи с портом RS-485 прибора выполнять экранированной витой парой. Подключение к порту Ethernet прибора производить экранированным кабелем типа «витая пара» 5-й категории (допускается использовать стандартный сетевой патч-корд). Для повышения помехоустойчивости линию передачи аналогового сигнала рекомендуется выполнять экранированным проводом.

3.3 Подключение измерительных входов

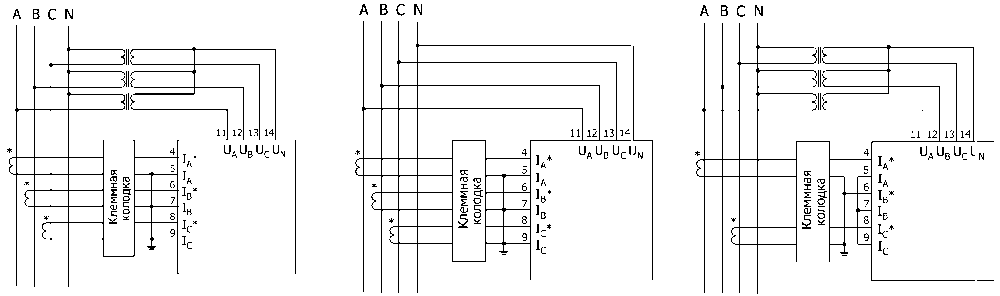

На рисунках 3.4 и 3.5 показаны схемы подключения измерительных входов прибора.

3 трансформатора тока

3 трансформатора напряжения,

3 трансформатора тока

3 трансформатора напряжения,

2 трансформатора тока (только для симметричной нагрузки)

Рисунок 3.4 - 3-фазная 4-проводная схема подключения

2 трансформатора тока

3 трансформатора тока

2 трансформатора напряжения,

2 трансформатора тока

Рисунок 3.5 - 3-фазная 3-проводная схема подключения (через 2 или 3 трансформатора тока)

Указания по подключению

• (1) Входное напряжение прибора не должно превышать допустимого предела (постоянная перегрузка не больше 1,2 номинального значения). В противном случае используйте на входе соответствующий трансформатор напряжения.

• (2) Входной ток прибора не должен превышать допустимого предела (постоянная перегрузка не больше 1,2 номинального значения). В противном случае на входе используйте соответствующий трансформатор тока. В случае п одкл ю-чения нескольких приборов их входные цепи тока присоединяются к обмотке трансформатора тока последовательно. При отключении входов необходимо прежде выключить первичные цепи трансформаторов тока или закоротить вторичные обмотки трансформаторов тока.

• (3) Соблюдайте порядок подключения фаз и полярности токов. Тогда ток (напряжение) фазы А, В и С будет отображаться соответственно в первой, второй и третьей строке индикатора.

• (4) Приборы могут подключаться к 3-фазной цепи по 3- или 4-проводной схеме. Для правильных измерений напряжения в меню прибора должна быть выбрана схема подключения, соответствующая фактической, иначе измерения будут неверными.

• (5) В цепях тока используйте клеммную колодку, если необходимо без отключения нагрузки отсоединять прибор, токовые входы которого подключаются к измеряемой цепи непосредственно или через трансформатор тока. Прежде чем отсоединять прибор, на клеммной колодке замкните перемычкой каждый из токовых входов прибора.

3.4 Типовая схема подключения

Типовые схемы подключения модификаций щитового исполнения PD194PQ-2(9)K4T и PD194PQ-2(9)S4T показаны на рисунке 3.5.

Примечания к рисунку 3.5:

• (1) Назначение клемм прибора указано на наклейке на задней или верхней стенке корпуса прибора.

• (2) Клеммы 1 и 2 - питание прибора 80^270В или — 18^50В в зависимости от модификации). Во избежание повреждения прибора убедитесь в том, что источник питания соответствует предъявляемым к нему требованиям.

• (3) Клеммы 15 - 20 - аналоговые выходы (для модификаций с аналоговыми выходами), общий вывод - клемма 15. В случае аналоговых выходов типа ± 5 мА их два и назначение выводов иное: клемма 15 - «АО1+», 16 - «АО1-», 18 -

«АО2+», 20 - «АО2-».

• (4) Клеммы 58, 59 и 60 - выводы первого порта RS-485. Для модификаций с двумя портами RS-485 второй порт - выводы 55 (А), 56 (В), 57 (S).

• (5) Клеммы 28 и 29, 31 и 32, 34 и 35 - релейные выходы (для модификаций с дискретными входами и релейными выходами) с первого по третий соответственно.

• (6) Клеммы 71 и 72, 73 и 74 - дискретные входы (для модификаций с дискретными входами и релейными выходами) с первого по четвертый соответственно, общий вывод - клемма 70.

• (7) В случае модификации с портом Ethernet на задней стенке прибора имеется гнездо RJ45 для подключения кабеля, подписанное «LAN».

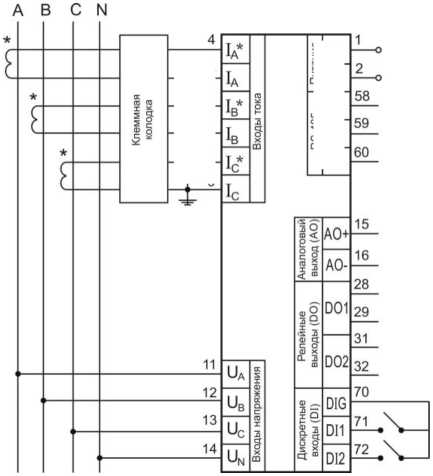

Типовая схема подключения прибора модификации PD194PQ-7W ПТ (исполнение на DIN-рейку) показана на рисунке

3.7.

Примечания к рисунку 3.5:

• (1) Назначение клемм прибора указано на наклейке на задней или верхней стенке корпуса прибора.

• (2) Клеммы 1 и 2 - питание прибора 80_270В или — 18_50В в зависимости от модификации). Во избежание повреждения прибора убедитесь в том, что источник питания соответствует предъявляемым к нему требованиям.

• (3) Клеммы 15, 16 - аналоговый выход (для модификаций с аналоговым выходом).

• (4) Клеммы 58, 59 и 60 - выводы порта RS-485.

• (5) Клеммы 28 и 29, 31 и 32 - первый и второй релейные выходы (для модификаций с дискретными входами и релейными выходами).

• (6) Клеммы 71 и 72 - первый и второй дискретные входы (для модификаций с дискретными входами и релейными выходами), общий вывод - клемма 70.

• (7) В случае модификации с портом Ethernet на лицевой панели прибора имеется гнездо RJ45 для подключения кабеля, подписанное «LAN».

4 ИЗМЕРЕНИЯ И НАСТРОЙКА 4.1 Лицевая панель

Лицевая панель прибора щитового исполнения показана на рисунке 4.1 1 2

• - показывают размерность измеряемой величины (кило или мега). Например, если при измерении напряжения горит индикатор к, то напряжение отображается в киловольтах (кВ);

• - показывает, что на основном индикаторе отображается напряжение (напряжения);

• - показывает, что на основном индикаторе отображаются линейные напряжения;

• - показывает, что на основном индикаторе отображаются фазные напряжения;

• - показывает, что на основном индикаторе отображается ток (токи);

• - показывает, что на основном индикаторе отображаются суммарная активная мощность, суммарная реактивная мощность и коэффициент мощности;

• - показывает, что на основном индикаторе отображается состояние дискретных входов;

• - показывает, что на основном индикаторе отображается состояние релейных выходов;

• - показывает, что на основном индикаторе отображается частота;

• - мигает при работе порта связи RS-485;

• - показывает, что прибор находится в режиме чтения или программирования;

• 4 - Четыре кнопки управления. Предназначены для просмотра результатов измерения, просмотра и настройки пара

метров прибора (см. разделы «4.2 Измерения» и «4.3 Меню»).

• 5 - Наименование модификации прибора.

Лицевая панель прибора исполнения на DIN-рейку показана на рисунке 4.2

На рисунке:

• - показывают размерность измеряемой величины (кило или мега). Например, если при измерении напряжения горит индикатор k, то напряжение отображается в киловольтах (кВ);

• - отображаются при измерении напряжений

• - отображаются при измерении фазных токов

• - отображаются при измерении частоты

• - отображается при измерении активных мощностей

• - отображается при измерении реактивных мощностей

• - отображается при измерении полных мощностей

• - отображается при измерении коэффициентов мощности (power factor)

4 - Четыре кнопки управления. Предназначены для просмотра результатов измерения, просмотра и настройки параметров прибора (см. разделы «4.2 Измерения» и «4.3 Меню»).

4.2 Измерения

В случае многостраничной модификации щитового прибора переключение между страницами осуществляется с помощью кнопок и . На рисунке 4.1 показано, как отображаются показания на индикаторе многостраничной модификации прибора с дискретными входами и релейными выходами (в случае многостраничной модификации без дискретных входов и релейных выходов страницы, отображающие состояние указанных входов и выходов, отсутствуют).

Рисунок 4.1 - Индикация показаний в случае многостраничной модификации прибора с дискретными входами и релейными выходами

Когда прибор отображает страницу мощностей, на это указывает дополнительный индикатор PQH и в первой строке основного индикатора отображается суммарная активная мощность P, во второй - суммарная реактивная мощность Q, в третьей - общий коэффициент мощности PF.

На страницу напряжений указывает дополнительный индикатор U и на странице отображаются три линейных напряжения UAB, UBC, UCA при 3-проводной схеме подключения прибора или три фазных напряжения UA, UB, UC при 4-проводной схеме подключения прибора. На линейные напряжения указывает дополнительный индикатор LL, на фазные - LN. В 4-проводной схеме подключения прибора можно увидеть также линейные напряжения, для чего нажмите на кнопку ◄—•.

На страницу токов указывает дополнительный индикатор I и на странице отображаются три фазных тока IA, IB, IC.

При переходе на страницу частоты загорается дополнительный индикатор F, символ F появляется в первой строке основного индикатора, частота в герцах отображается во второй строке и индикатора.

Когда прибор отображает страницу состояния дискретных входов, на это указывает дополнительный индикатор DI, во второй строке основного индикатора отображаются номера дискретных входов, причем мигающий номер показывает, что цепь соответствующего входа замкнута.

Когда прибор отображает страницу состояния релейных выходов, на это указывает дополнительный индикатор DO, во второй строке основного индикатора отображаются номера релейных выходов, причем мигающий номер показывает, что цепь соответствующего выхода замкнута.

В случае одностраничной модификации прибора без дискретных входов и релейных выходов результаты измерения отображаются на единственной странице. В случае одностраничной модификации прибора, снабженной дискретными входами и релейными выходами, состояние указанных входов и выходов отображается на соответствующих дополнительных страницах (переключение страниц осуществляется с помощью кнопок и Л ).

В случае прибора исполнения на DIN-рейку с ЖК-индикатором переключение между страницами осуществляется с помощью кнопок и ^ . На рисунке 4.2 показано, как отображаются показания прибора с дискретными входами и релейными выходами (в случае модификации без дискретных входов и релейных выходов страницы, отображающие состояние указанных входов и выходов, отсутствуют).

Суммарная	Общий	Состояние	Состояние
полная	коэффициент	дискретных	релейных
мощность	мощности	входов	выходов

Рисунок 4.2 - Индикация показаний на приборе исполнения на DIN-рейку с ЖК-индикатором, дискретными входами и релейными выходами

4.3 Меню 4.3.1 Режим чтения (просмотр уставок)

Режим чтения предназначен только для просмотра параметров (уставок) прибора. Для входа в режим чтения нажмите и удерживайте более трех секунд кнопку Menu, на индикаторе появится надпись i-ERd. Нажмите кнопку ◄—•.

Меню прибора имеет иерархическую структуру - 3 уровня. Опции меню первого уровня отображаются в первой строке индикатора, второго уровня - во второй строке, третьего уровня - в третьей строке.

Структура меню различных модификаций приборов PD194PQ показаны на рисунках 4.1 - 4.3.

После входа в меню чтения пользователю доступны опции первого уровня (первая строка индикатора) - это различные группы параметров (в зависимости от модификации прибора). Их перебор осуществляется в обоих направлениях (вперед и назад) при помощи кнопок и .

После выбора нужной группы нажмите кнопку ◄—• и во второй строке индикатора будет показано подменю второго уровня, в котором доступны параметры выбранной группы. Например, после выбора группы Con1 (параметры 1-го порта связи) пользователю доступны адрес порта, скорость обмена и формат данных. Перебор параметров осуществляется в обоих направлениях, вперед и назад, при помощи кнопок и Л .

После выбора нужного параметра нажмите кнопку ◄—• и в третьей строке индикатора откроется подменю третьего уровня, в котором показано текущее значение выбранного параметра. Примечание: значение параметра LadE (пароль) группы 5Etl в режиме чтения не доступно.

Для возврата в меню более высокого уровня и/или выхода из режима чтения нажимайте на кнопку Menu.

4.3.2 Режим программирования (задание уставок)

Режим программирования предназначен для настройки прибора. Для входа в режим программирования нажмите и удерживайте более трех секунд кнопку Menu, на индикаторе появится надпись i-ERd, Затем нажмите кнопку или , чтобы перейти к пункту меню РгаБ. Нажмите кнопку ◄—• и введите пароль при помощи кнопок (выбор разряда) и Л (изменение значения разряда). Заводская настройка пароля - 0001. Снова нажмите кнопку ◄—•, чтобы войти в режим программирования (если пароль введен неправильно, появится сообщение об ошибке, после чего попытку можно повторить).

Меню прибора имеет иерархическую структуру - 3 уровня. Опции меню первого уровня отображаются в первой строке индикатора, второго уровня - во второй строке, а третьего уровня - в третьей строке.

Структура меню различных модификаций приборов PD194PQ показаны на рисунках 4.1 - 4.3.

После входа в меню программирования пользователю доступны опции первого уровня (первая строка индикатора) -это различные группы параметров (например, параметры входных сигналов, параметры порта связи и пр.). Их перебор осуществляется в обоих направлениях, вперед и назад, при помощи кнопок и 5^5 .

После выбора нужной группы нажмите кнопку ◄—• и во второй строке индикатора откроется подменю второго уровня, где доступны параметры выбранной группы. Например, после выбора группы Con1 (параметры 1-го порта связи) пользователю доступны адрес порта, скорость обмена и формат данных. Перебор параметров осуществляется в обоих направлениях, вперед и назад, при помощи кнопок и .

После выбора нужного параметра нажмите кнопку ◄—• и в третьей строке индикатора откроется подменю третьего уровня, где пользователь видит текущее значение выбранного параметра. Значение параметра можно изменить при помощи кнопок и . После установки нового значения параметра нажмите ◄—• для подтверждения изменения. Для отказа от изменения нажмите Menu.

Для выхода из режима программирования нажимайте на кнопку Menu, пока не появится опция 5RuE (сохранение) и её текущее значение - по (нет). Чтобы выйти из режима программирования без сохранения сделанных изменений, нажмите ◄—•. Для выхода с сохранением изменений сначала нажмите « или л , отобразится ЧЕ5 (да), затем нажмите ◄—•.

4.3.3 Структура меню

Структура меню приборов щитового исполнения различных модификаций показаны на рисунках 4.1-4.3.

Структура меню прибора исполнения на DIN-рейку модификаций PD194PQ-7R(W)3T аналогична меню, представленному на рисунке 4.1, но отличается (в зависимости от модификации R или W) количеством дискретных входов (нет или два), релейных выходов (нет или два) и аналоговых выходов (нет или один), а также номером версии программного обеспечения (1202).

Структура меню прибора исполнения на DIN-рейку модификации PD194PQ-7D3T аналогична меню, представленному на рисунке 4.2, но отличается отсутствием дискретных входов, релейных выходов и аналоговых выходов, а также номером версии программного обеспечения (1202).

Структура меню прибора исполнения на DIN-рейку модификаций PD194PQ-7E(M)3T аналогична меню, представленному на рисунке 4.3, но отличается (в зависимости от модификации E или M), количеством дискретных входов (нет или два), релейных выходов (нет или два) и аналоговых выходов (нет или один), а также номером версии программного обеспечения (1202).

4.3.4 Пункты меню и значения уставок

Таблица 4.2 - Пункты меню и значения уставок

Первый уровень меню		Второй уровень меню		Третий уровень меню
Символ	Значение	Символ	Значение	Символ / Число	Значение
J пРЬ	Параметры входных сигналов	пЕЬ	Схема подключения	пЗЗ, пЗЧ	Выбор схемы подключения: пЗй: 3-фазная 4-проводная пРЧ: 3-фазная 3-проводная
		РЬ 1	Номинальное напряжение первичной цепи	инл^8000	Установка номинального линейного напряжения первичной цепи (кВ)
		РЬ Р	Номинальное напряжение прибора	100.0, 380.0, 660.0	Номинальное линейное напряжение прибора инл (В). Недоступно для изменения.
		РЬ 1	Номинальный ток первичной цепи	1н^8000	Установка номинального тока первичной цепи (кА).
		рр р	Номинальный ток прибора	1.000, 2.000, 5.000	Номинальный ток прибора 1н (А). Недоступен для изменения.
Гоп 1	(D 1— Q. ° ю „ 00 —) е т i=-' W сс _ Ct (Л J3 — о. S i;:      "О к о (D О Q. (D 1=	Pddr	Адрес порта	ОСС /...0РЧ1	Выбор адреса порта: 1^247.
		bPUd	Скорость передачи	^400,4800, 9EDD, I9P0	Выбор скорости передачи (бит/с): 2400, 4800, 9600, 19200.
		dPbP	Формат данных	nS 1, Ей 1, □ й 1, П.В.Р	Выбор формата данных: пй 1: без проверки, один стоповый бит Ей 1: проверка четности, один стоповый бит □й 1: проверка нечетности, один стоповый бит пВ.Р: без проверки, два стоповых бита

Продолжение таблицы 4.2

Первый уровень меню		Второй уровень меню		Третий уровень меню
Символ	Значение	Символ	Значение	Символ / Число	Значение
СапО	(С о. к о о ю’ Н- 00 >s Т 32 С/3 го О. (Z 1-     S s -8 5 0^ сг О- CD о (D О 1=	Prot	Протокол передачи данных	гьи	Протокол передачи данных Modbus RTU. Недоступно для изменения.
		ffddr	Адрес порта	ODD 1...ПгЧ1	Выбор адреса порта: 1^247
		bRUd	Скорость передачи	рчаочвао, ЗБйО, I3P0	Выбор скорости передачи (бит/с): 2400, 4800, 9600, 19200.
		dRbF!	Формат данных	пВ 1, ЕВ 1, иВ t, п.0(?	Выбор формата данных: пй 1: без проверки, один стоповый бит Ей 1: проверка четности, один стоповый бит □й 1: проверка нечетности, один стоповый бит пВР: без проверки, два стоповых бита
	(D о. к -1 ею° Т 3" 2 от го S -е- S 0^ >=1 О- со о (D о 1=	Prob	Протокол передачи данных	10 1	Протокол передачи данных по стандарту ГОСТ Р МЭК 60870-5-101-2006. Недоступно для изменения.
		Pddr	Адрес порта	ООО 1...0S41	Выбор адреса порта: 1^247.
		bPUd	Скорость передачи	0400,4800, 8800, 1800	Выбор скорости передачи (бит/с): 2400, 4800, 9600, 19200.
		dPbP	Формат данных	пВ 1, ЕВ 1, аВ t, п.9(?	Выбор формата данных: пй 1: без проверки, один стоповый бит Ей 1: проверка четности, один стоповый бит □й 1: проверка нечетности, один стоповый бит 002: без проверки, два стоповых бита
	°5> 2 "ф ш’ -D J ₽-ш 2 1“ Д о о 1= 2	Prob	Выбор протокола передачи данных	104 , ЬСР	;ЙЧ: Протокол передачи данных по стандарту ГОСТ Р МЭК 60870-5-104-2004. ЬСР: Протокол передачи данных Modbus TCP.
		! P /... I РЧ	Поля IP-адреса с 1-го по 4-ое.	Значения полей устанавливаются в соответствии с параметрами настройки сети передачи данных.
		nRS L..г)Я5Ч	Поля маски подсети с 1-го по 4-ое	Значения полей устанавливаются в соответствии с параметрами настройки сети передачи данных.
		CPt I...GPb4	Поля адреса шлюза с 1-го по 4-ое	Значения полей устанавливаются в соответствии с параметрами настройки сети передачи данных.
		пЯГ J... пЯГБ	Поля MAC-адреса с 1-го по 6-ое.	Значения полей устанавливаются в соответствии с параметрами настройки сети передачи данных.

Продолжение таблицы 4.2

Первый уровень меню		Второй уровень меню		Третий уровень меню
Символ	Значение	Символ	Значение	Символ / Число	Значение
do- ( do~d do-3 Соответствуют релейным выходам с первого по третий.	Параметры релейного выхода	nodE	Режим релейного выхода	oFF, Hi.г, гЕп	oFF: выход выключен. НЕг: режим сигнализации. 1-Еп: режим удаленного управления.
		Е! пЕ	Время, в течение которого реле замкнуто		Установка времени, в течение которого реле замкнуто. Шаг установки: 0,1 с. UIJlJO: продолжительность замыкания реле параметром Ы НЕ не ограничивается.
		1 ЕЕп	Контролируемый сигнализацией параметр	Перечень контролируемых параметров содержится в разделе «5.3 Релейные выходы»	Выбор контролируемого параметра. Описания контролируемых параметров и единицы установки порога срабатывания содержатся в разделе «5.3 Релейные выходы».
		dELd	Время задержки включения реле	нойа...ВЕВн	Установка времени задержки включения релейного выхода: ОЕ/йО: нет задержки. Шаг установки: 0,1 с.
		uFIEE	Значение контролируемого параметра	шо...дднд	Установка значения порога контролируемого параметра.
		НЕЕ	Гистерезис (запаздывание выключения по величине)	ннйо^дд	Установка гистерезиса. Реле выключается, когда значение контролируемого параметра > UHLE^^E в режиме контроля нижнего порога или < UHLE^S в режиме контроля верхнего порога.

Окончание таблицы 4.2

Первый уровень меню		Второй уровень меню		Третий уровень меню
Символ	Значение	Символ	Значение	Символ / Число	Значение
5Et	Системные параметры	СУС	Интервал автопрокрутки показаний	DDOO^dD	DD00: автопрокрутка выключена. Ненулевое значение «n» означает переключение страниц показаний каждые «n» секунд. Шаг установки: 1 с.
		LadE	Пароль	шо...ддзз	Пароль (в режиме чтения недоступен). Заводская установка: 0001.
		Lf иИ	Яркость индикатора	L 1..Л5	Регулировка яркости индикатора. L !: минимальная яркость индикатора. С 5: максимальная яркость индикатора.
		яс г	Порог включения визуальной сигнализации	озао... 1за.а	Установка порога включения визуальной сигнализации: 30,0% ...120,0% номинального значения измеряемой величины. 0000: визуальная сигнализация выключена.
		d! 5Р	Стартовая страница при включении прибора	рдн, иЗ, 13, F, dl, du	Выбор стартовой страницы при включении прибора. ЯЯН: активная мощность, реактивная мощность, коэффициент мощности иУ: напряжения фазные или линейные (в зависимости от схемы подключения прибора), 1 3: фазные токи, F: частота, d!: состояние дискретных входов, da: состояние релейных выходов.
		гРЬЕ	Период обновления данных	0.5а, ога	Выбор периода обновления данных, доступных для чтения по цифровому интерфейсу 050: 0, 5 с, 0<?01: 0, 2 с.
ufr	Версия программного обеспечения	1 ',4R	Просмотр версии программного обеспечения (недоступно в режиме программирования).

4.4 Процедура настройки

Настройка параметров прибора осуществляется с помощью кнопок (назад), Л (вперед или больше), Menu (Меню) и (ввод). Параметры настройки прибора хранятся в его энергонезависимой памяти.

Использование кнопок

Кнопка служит для переходов в обратном направлении: (а) для переключения пунктов меню, (б) для перебора значений параметра (например, значений скорости связи), (в) для выбора разряда числа.

Кнопка Л служит для переходов в прямом направлении: (а) для переключения пунктов меню, (б) для перебора значений параметра (например, значений скорости связи), (в) для установки значения выбранного разряда числа.

Кнопка Menu предназначена: (а) для входа в меню настройки, (б) для отмены операции ввода параметра, (в) для возврата на более высокий уровень меню.

Кнопка ◄—* служит для подтверждения выбора отображаемого объекта: (а) для входа в подменю более низкого уровня, (б) для выбора настраиваемого параметра, (в) для подтверждения ввода значения параметра.

Изменение значения числового параметра

Выберите разряд числа при помощи кнопки . Выбранный разряд мигает Установите необходимое значение выбранного разряда при помощи кнопки Л . Чтобы задать положение десятичной точки, нажимайте на кнопку , пока десятичная точка не начнет мигать. После этого переместите точку в нужное положение при помощи кнопки Л . Для ввода установленного числа нажмите кнопку ◄—•.

Выход из режима программирования

Для выхода из режима программирования повторяйте нажатия на Menu, пока не появится опция 5ЯиЕ (сохранение) и её текущее значение - по (нет). Чтобы выйти из режима программирования без сохранения сделанных изменений, нажмите ◄—•. Для выхода с сохранением изменений сначала нажмите « или Л , отобразится У£5 (да), затем нажмите ◄—•.

4.4.1 Настройка системных параметров

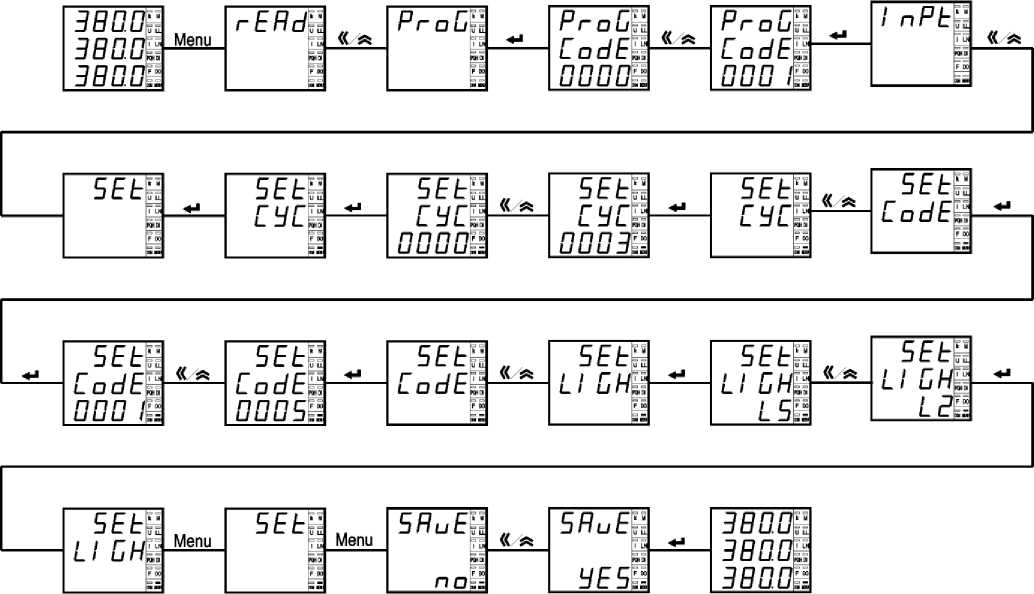

На рисунке 4.7 показан пример изменения системные параметров прибора щитового исполнения (установка пароля пользователя 0005, уровня яркости индикатора L2, интервала автоматического переключения индикации измеряемых параметров 3 секунды).

Системные параметры прибора с ЖК-индикатором (модификации PD194PQ-7n3T-n) устанавливаются аналогично, за исключением опции яркости индикатора, которая в приборах с ЖК-индикатором отсутствует.

4.4.2 Изменение параметров входных сигналов прибора

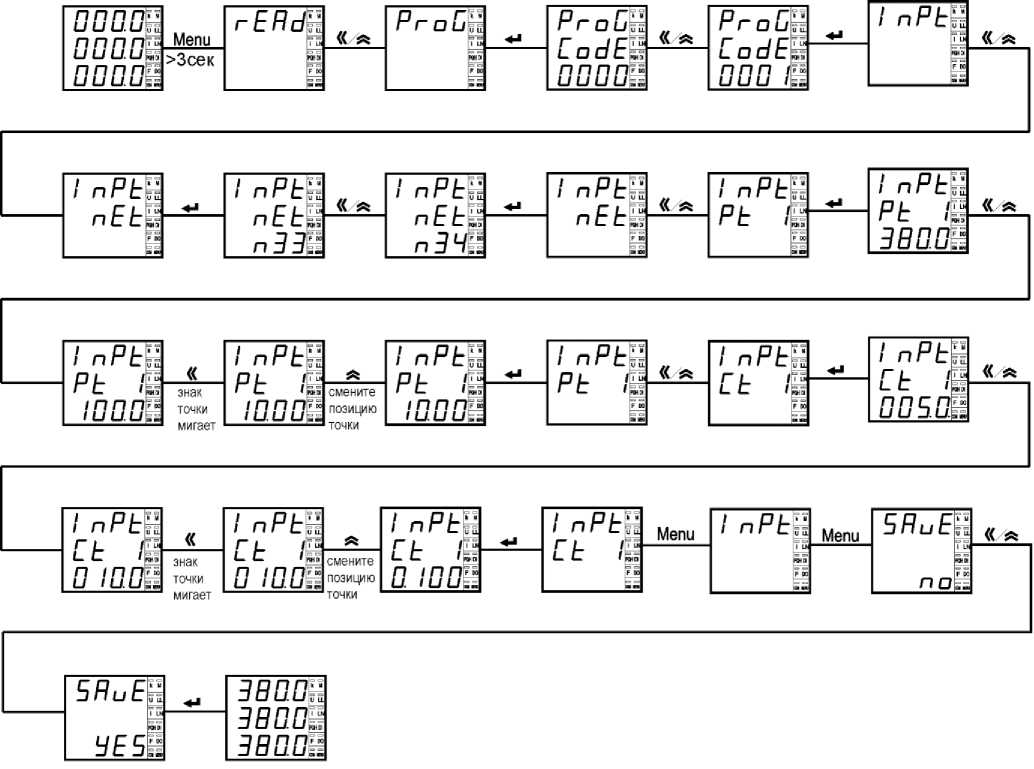

На рисунке 4.8 приведен пример настройки измерительных входов прибора щитового исполнения, а именно: указания 3-фазной 4-проводной схемы подключения (схема должна соответствовать фактической схеме подключения прибора), указания номинального напряжения первичной цепи 10 кВ и номинального тока первичной цепи 0,1 кА. Настройка сделана для прибора, который подключен к измеряемой цепи через измерительный трансформатор напряжения с коэффициентом трансформации 10кВ/инл (инл - номинальное входное линейное напряжение прибора) и через измерительный трансформатор тока с коэффициентом трансформации 0,1кА/1н (1н - номинальный входной ток прибора).

Чтобы задать положение десятичной точки при установке значения числа, нажимайте на кнопку , пока десятичная точка не начнет мигать. После этого переместите точку в нужную позицию при помощи кнопки .

Настройка измерительных входов приборов с ЖК-индикатором (модификации PD194PQ-7n3T-n) производится аналогично.

Рисунок 4.8 - Диаграмма установки параметров входных сигналов

4.4.3 Настройка первого порта связи RS-485

На рисунке 4.9 приведен пример установки параметров первого порта связи (протокол Modbus RTU) прибора щитового исполнения: адрес порта связи 4, скорость передачи 9600 бод, формат данных n.8.1 (без проверки, один стоповый бит).

Настройка первого порта связи приборов с ЖК-индикатором (модификации PD194PQ-7n3T-n) производится аналогично.

Рисунок 4.9 - Диаграмма установки параметров порта связи

4.4.4 Установка параметров релейного выхода

На рисунке 4.10 приведен пример настройки релейного выхода прибора щитового исполнения для работы в режиме сигнализации: включение сигнализации на первом релейном выходе в случае превышения током фазы А значения верхнего порога 6,000 А (реле включится), время задержки включения реле 3 секунды, гистерезис 0,005 А (реле выключится, когда ток станет меньше 5,995 А).

Настройка релейного выхода прибора с ЖК-индикатором (модификации PD194PQ-7D3T-D) производится аналогично.

Рисунок 4.10 - Диаграмма установки параметров релейного выхода

4.4.5 Установка параметров аналогового выхода

На рисунке 4.11 приведен пример настройки аналогового выхода типа 4-20 мА прибора щитового исполнения: выбор тока фазы А в качестве преобразуемого параметра и установка нижнего (DS) и верхнего (FS) значения преобразуемого тока равным 0 А и 5 А соответственно.

Настройка аналогового выхода прибора с ЖК-индикатором (модификации PD194PQ-7D3T-D) производится аналогично.

Рисунок 4.11 - Диаграмма установки параметров аналогового выхода

5 ФУНКЦИОНАЛЬНЫЕ МОДУЛИ 5.1 Порт RS-485, протокол Modbus RTU

Приборы имеют цифровой порт связи типа RS-485, реализующий протокол Modbus RTU, с помощью которого можно проверять состояние приборов, просматривать измеряемые величины, а также осуществлять программирование приборов и установку их параметров.

Физический уровень:

• 1) порт связи RS-485, асинхронный полудуплексный режим передачи данных;

• 2) скорость передачи данных 2400, 4800, 9600 или 19200 бод (по умолчанию установлена скорость 9600 бод). Порт связи со скоростью передачи до 38400 бод устанавливается по заказу.

• 3) формат передачи данных: 1 стартовый бит, 8 битов данных, 1 контрольный бит и 1-2 стоповых бита (N81/081/E81/N82) по выбору.

Modbus - коммуникационный протокол, который основан на клиент-серверной архитектуре и имеет высокую достоверность передачи данных, связанную с применением надежного метода контроля ошибок. Modbus позволяет унифицировать команды обмена благодаря стандартизации адресов регистров и функций их чтения/записи.

Протокол Modbus RTU использует для передачи данных последовательную линию связи и предполагает наличие в ней одного главного устройства, которое может передавать команды одному или нескольким подчиненным устройствам, обращаясь к ним по уникальному в линии адресу.

Инициатива проведения обмена всегда исходит от главного устройства. Подчиненные устройства прослушивают линию связи. Главное устройство подаёт запрос в линию и переходит в состояние прослушивания линии связи. Подчиненное устройство отвечает на запрос, пришедший в его адрес. Кадры запроса и ответа имеют фиксированный формат:

Адрес подчиненного устройства	Код команды	Данные	Контрольная сумма CRC
1 байт	1 байт	N < 253 (байт)	2 байта

АДрес подчинённого устройства - первое однобайтное поле кадра, содержащее уникальный адрес подчиненного устройства (от 1 до 247), к которому адресован запрос. Подчиненные устройства отвечают только на запросы, поступившие в их адрес. Ответ также начинается с адреса подчиненного устройства. Адрес назначается пользователем в меню настройки прибора.

Код команды - второе однобайтное поле кадра, указывающее подчинённому устройству, какие данные или выполнение какого действия требует от него главное устройство. В приборах поддерживаются следующие команды:

Код команды	Описание
0x01	Чтение состояния релейных выходов
0x02	Чтение состояния дискретных входов
0x03/0x04	Чтение данных из регистра
0x05	Удаленное управление состоянием одного релейного выхода
0x0F	Удаленное управление состоянием группой релейных выходов
0x10	Запись данных в регистр

Данные - поле, которое содержит информацию, необходимую подчиненному устройству для выполнения заданной главным устройством функции или содержит данные, передаваемые подчиненным устройством в ответ на запрос главного (число, адрес регистра памяти). Например, код команды требует считать данные из регистров памяти. В этом случае код команды указывает адрес начального регистра и количество регистров. В ответе подчиненного устройства содержатся запрошенные данные и их длина. Длина и формат поля зависит от кода команды.

Контрольная сумма CRC - заключительное двухбайтное поле кадра, завершающее кадры запроса и ответа. Во время обмена данными могут возникать ошибки, связанные с искажениями при передаче данных. На передающей стороне вычисляется контрольная сумма и добавляется в конец кадра (младший байт контрольной суммы передается первым). При приеме сообщения вычисляется CRC сообщения и сравнивается с его значением, указанным в поле CRC кадра. Если оба значения совпадают, считается, что сообщение не содержит ошибки.

Форматы сообщений поддерживаемых команд

(1) Чтение состояния релейных выходов (код команды 0x01)

Запрос	Структура кадра	Адрес	Команда	Данные		Код CRC
				Адрес начального реле	Кол-во реле
	Кол-во байтов	1	1	2	2	2
	Диапазон значений	1-247	0x01	0x0000 (фиксир.)	0x0001-0x0004	CRC
	Пример	0x01	0x01	0x00 0x00	0x00 0x02	0xBD 0xCB
Ответ	Структура кадра	Адрес	Команда	Данные		Код CRC
				Длина данных	Значение
	Кол-во байтов	1	1	1	1	2
	Пример	0x01	0x01	0x01	0x03	0x11 0x89

Примечание: значение регистра в ответе указывает состояние релейных выходов. Биты от младшего к старшему соответствуют определенному релейному выходу. Цифра 1 означает состояние “замкнуто”, 0 - “разомкнуто”. Например, значение регистра 0x03 (0000 0011 двоичное) означает, что первое и второе реле находятся в состоянии “замкнуто”.

(2) Чтение состояния дискретных входов (код команды 0x02)

Запрос	Структура кадра	Адрес	Команда	Данные		Код CRC
				Адрес начального входа	Кол-во входов
	Кол-во байтов	1	1	2	2	2
	Диапазон значений	1-247	0x02	0x0000 (фиксир.)	0x0001-0x0008	CRC
	Пример	0x01	0x02	0x00 0x00	0x00 0x04	0x79 0xC9
Ответ	Структура кадра	Адрес	Команда	Данные		Код CRC
				Длина данных	Значение
	Кол-во байтов	1	1	1	1	2
	Пример	0x01	0x02	0x01	0x02	0x20 0x49

Примечание: значение регистра в ответе указывает состояние дискретных входов. Биты от младшего к старшему соответствуют определенному дискретному входу. Цифра 1 означает состояние “замкнуто”, 0 - “разомкнуто”. Например, значение регистра 0x02 (0000 0010 двоичное) означает, что второй входа находится в состоянии "замкнуто".

(3) Чтение данных из регистра (код команды 0x03 или 0x04)

Запрос	Структура кадра	Адрес	Команда	Данные		Код CRC
				Адрес начального регистра	Кол-во регистров
	Кол-во байтов	1	1	2	2	2
	Диапазон значений	1-247	0x03 или 0x04		макс. 48	CRC
	Пример	0x01	0x03	0x00 0x3D	0x00 0x03	0x79 0xC9
Ответ	Структура кадра	Адрес	Команда	Данные		Код CRC
				Длина данных	Значение
	Кол-во байтов	1	1	1	N	2
	Пример	0x01	0x03	0x06	6 байт данных	(CRC)

Примечание: адрес начального регистра в запросе - это адрес начального регистра группы чтения. Количество регистров - это количество читаемых регистров. Например, в запросе адрес начального регистра 0x00 0x3D задает адрес начального регистра группы чтения. Количество регистров 0x00 0x03 предписывает считать 3 слова данных. Данные могут быть представлены как в основном формате с плавающей запятой, так и дополнительном формате (см. Приложение 1).

(4) Удаленное управление состоянием одного релейного выхода (код команды 0x05)

Запрос	Структура кадра	Адрес	Команда	Данные		Код CRC
				Адрес начального реле	Состояние реле
	Кол-во байтов	1	1	2	2	2
	Диапазон значений	1-247	0x05	0x0000- 0x0003	0xFF00/0x0000	CRC
	Пример	0x01	0x05	0x00 0x00	0xFF 0x00	0x8C 0x3A
Ответ	Структура кадра	Адрес	Команда	Данные		Код CRC
				Адрес начального реле	Состояние реле
	Кол-во байтов	1	1	2	2	2
	Пример	0x01	0x05	0x00 0x00	0xFF 0x00	0x8C 0x3A

Примечание: В запросе на изменение состояния реле значение 0xFF00 означает “замкнуть", 0x0000 - "разомкнуть". Для удаленного управления реле необходимо, чтобы в настройках прибора был включен режим удаленного управления реле.

(5) Удаленное управление группой релейных выходов (код команды 0x0F)

Запрос	Структура кадра	Адрес	Команда	Данные				Код CRC
				Адрес начального реле	Кол-во реле	Байтов данных	Состояние реле
	Кол-во байтов	1	1	2	2	1	1	2
	Диапазон значений	1-247	0x0F	0x0000 (фикс.)	0x0001- 0x0003	0x01		CRC
	Пример	0x01	0x0F	0x00 0x00	0x00 0x03	0x01	0x07	0xCE 0x95
Ответ	Структура кадра	Адрес	Команда	Данные				Код CRC
				Адрес начального реле		Кол-во реле
	Кол-во байтов	1	1	2		2		2
	Пример	0x01	0x0F	0x00 0x00		0x00 0x03		0x15 0xCA

Примечание: в отправленном коде состояния группы релейных выходов биты от младшего к старшему соответствуют определенному релейному выходу. Цифра 1 означает состояние “замкнуто”, 0 - “разомкнуто”. Например, код 0x07 (0000 0111 двоичное) означает команду замкнуть первое, второе и третье реле.

5.2 Порт RS-485, протокол ГОСТ Р МЭК 60870-5-101-2006

Описание

Модуль реализует взаимное преобразование данных между протоколами ГОСТ Р МЭК 60870-5-101-2006 и Modbus RTU. Это позволяет подключать приборы к сети передачи, работающей по протоколу ГОСТ Р МЭК 60870-5-101-2006, и предоставляет возможность контролирующей станции получать данные от приборов. Совместимость прибора со дартом ГОСТ Р МЭК 60870-5-101-2006 определена в Приложении 8.

Физический уровень:

• 1) порт связи RS-485, асинхронный полудуплексный режим передачи данных;

• 2) скорость передачи данных 2400, 4800, 9600 или 19200 бод (по умолчанию установлена скорость 9600 бод).

  бита

  с кон-

• 3) формат передачи данных: 1 стартовый бит, 8 битов данных, 1 контрольный бит и 1-2 стоповых (N81/081/E81/N82) по выбору.

Канальный уровень:

• 1) формат кадра: FT1.2;

• 2) небалансный режим передачи;

• 3) адресное поле канала: адрес канала является ссылкой на номер канала связи, а также служит для связи

тролирующей станцией. Используется только как собственный адрес в сети, а не как часть адреса контролируемой точки. В небалансном режиме этот параметр состоит из 1 или 2 байтов. В приборе используется длина адреса канала, равная 1 байту.

Длина кадра: 256 (максимальная длина кадра L - байт, направление управления и направление контроля).

Прикладной уровень

Структура кадра

Стандарт допускает использование формата кадра как с фиксированной, так и с переменной длиной блока. При передаче блоков данных прикладного уровня (ASDU) в приборе применяется формат с переменной длиной блока.

Заголовок 68H

Длина кадра

Рисунок 5.1 - Формат кадра с переменной длиной блока

Режим передачи данных

Используются 8-битовые байты (младший байт передается первым).

Общий адрес блока данных прикладного уровня (ASDU)

Общий адрес ASDU (1 или 2 байта) применяется для адресации ко всем объектам управляемой станции. В приборе используется 1 байт.

Адрес объекта информации

В управляемой станции каждая контролируемая точка или объект имеет свой адрес. Число байтов - 1, 2 или 3 байта. В приборе используется 2 байта.

Причина передачи

Число байтов - 1 или 2 байта. В приборе используется 1 байт.

Инициализация станции

Прибор является контролируемой станцией. Контролирующая станция посылает прибору запрос «состояние канала» и устанавливает соединение с каналом контролируемой станции, которая в свою очередь отправляет ответ «состояние канала». Затем контролирующая станция направляет запрос «сброс канала», контролируемая станция возвращает ответ «подтверждено».

Процесс передачи сообщений выглядит следующим образом:

Запрос контролирующей станции: 10 49 01 4a 16

PRM=1 FCB=0 FCV=0 LA=1 FUN=9 (Запрос состояния канала)

Ответ контролируемой станции: 10 8b 01 8c 16

PRM=0 ACD=0 DFC=0 LA=1 FUN=11 Запрос кадра или ответ «запрос доступа»

Запрос контролирующей станции: 10 40 01 41 16

Сбросить канал

Ответ контролируемой станции: 10 80 01

PRM=0 ACD=0 DFC=0 LA=1 FUN=0

Опрос

После завершения инициализации контролирующая станция направляет контролируемой станции команду опроса.

Запрос контролирующей станции: 68 09 09 68 73 01 64 01 06 00 00 00 14 f3 16 PRM=1 FCB=1 FCV=1 LA=1 FUN=3 Данные передачи TI= 100 VSQ=01 SQ=0 INFONUM=1 COT= 06 T=0 PN=0 CAUSE =6 COA =0 C_IC_NA_1

Команда опроса Подтверждение и одобрение Активация Dit=0 QOI=20

Ответ контролируемой станции: 68 09 09 68 00 01 64 01 07 00 00 00 14 81 16 PRM=0 ACD=0 DFC=0 LA=1 FUN=0 Подтверждение TI= 100 VSQ=01 SQ=0 INFONUM=1 COT= 07 T=0 PN=0 CAUSE =7 COA =0 C_IC_NA_1

Команда опроса Подтверждение и одобрение Активация Dit=0 QOI=20

Запрос контролирующей станции: 10 5b 01 5c 16

PRM=1 FCB=0 FCV=1 LA=1 FUN=11 Запрос данных второго уровня

Ответ контролируемой станции: 68 0e 0e 68 08 01 01 86 14 00 01 00 01 01 01 01 01 01 ad 16 PRM=0 ACD=0 DFC=0 LA=1 FUN=8 Кадр ответа на запрос: TI= 1 VSQ=86 SQ=1 INFONUM=6 COT= 14 T=0 PN=0 CAUSE =20 COA =0 M_DP_NA_1

Изменение направления двухэлементной команды Подтверждение и одобрение Ответ на опрос

Запрос контролирующей станции: 10 7b 01 7c 16

PRM=1 FCB=1 FCV=1 LA=1 FUN=11 Запрос данных второго уровня

Ответ контролируемой станции: 68 59 59 68 08 01 0d 9b 05 00 01 40 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 f5 16 ......

PRM=0 ACD=0 DFC=0 LA=1 FUN=8 Кадр ответа на запрос: TI= 13 VSQ=9B SQ=1

5.3 Порт Ethernet 5.3.1 Протокол ГОСТ Р МЭК 60870-5-104-2004

Описание

Протокол ГОСТ Р МЭК 60870-5-104-2004 представляет собой реализацию протокола ГОСТ Р МЭК 60870-5-101-2006 в сети Ethernet TCP/IP. Модуль осуществляет взаимное преобразование данных между протоколами ГОСТ Р МЭК 60870-5-104-2004 и Modbus RTU. Это позволяет подключать приборы к сети передачи, работающей по протоколу ГОСТ Р МЭК 60870-5-104-2004, и предоставляет возможность контролирующей станции получать данные от приборов. Совместимость прибора со стандартом ГОСТ Р МЭК 60870-5-104-2004 определена в Приложении 9.

Коммуникационный интерфейс

В приборе используется специальная микросхема, поддерживающая функции связи Ethernet. В качестве физического интерфейса применяется розетка RJ45.

Номер порта: Каждый адрес TCP состоит из адреса IP и номера порта. Каждое устройство, присоединяемое к сети TCP, имеет свой собственный адрес IP, в то время как номер порта определяется для всей системы. Для настоящего стандарта номер порта определен как 2404 и утвержден IANA (Internet Assigned Numbers Authority - Организация по назначению номеров Интернет).

Структура кадра

СТАРТ 68H

Длина APDU (максимум 253)

Поле управления байт 2

ASDU, определенные

в ГОСТ Р МЭК 60870-5-101-2006

СТАРТ 68H определяет точку начала внутри потока данных.

Длина APDU (APDU - протокольный блок данных прикладного уровня) определяет длину тела APDU, которое состоит из четырех байтов поля управления APCI (APCI - управляющая информация прикладного уровня) плюс ASDU (ASDU -блоки данных прикладного уровня). Первый учитываемый байт - это первый байт поля управления, а последний учитываемый байт - это последний байт ASDU. Максимальная длина ASDU ограничена 249 байтами, т.к. максимальное значение поля APDU равно 253 байта (максимальное значение APDU равно 255 минус 1 байт начала и 1 байт длины), а длина поля управления - 4 байта.

Поле управления определяет управляющую информацию для защиты от потерь и дублирования сообщений, для указания начала и конца пересылки сообщений, а также для контроля транспортных соединений.

Используется режим передачи младшего байта первым.

ASDU:

Идентификатор блока данных	Идентификатор типа
	Классификатор переменной структуры
Фиксированный параметр 0x00	Причина передачи (2 байта)
Адрес прибора	Общий адрес прибора (2 байта)
Фиксированный параметр 0x00
Младший байт	Адрес объекта информации (3 байта)
Старший байт
Фиксированный параметр 0x00

Определение длины адреса

Общий адрес ASDU: 2 байта.

Адрес объекта информации: 3 байта.

Причина передачи: 2 байта (включая адрес источника), если не используется, то адрес источника устанавливается в значение «ноль».

Длина APDU (параметр, который определяет для каждой системы максимальную длину APDU): максимальная длина APDU - 253 байта (по умолчанию), может быть уменьшены для системы.

Связь

Описания и примеры сообщений

Клиент может посылать команды удаленного управления до активирования пересылки данных. Команда опроса становится доступной только после направления серверу команды «старт передачи данных».

Таблица 1. Формат команды опроса (ASDU100)

100	Идентификатор категории
1	Определитель структуры переменного кадра
6	Причина передачи
CommAddr	Общий адрес устройства
0	Адрес объекта информации
20	QOI

После получения от клиента команды опроса, сервер отвечает ему и передает сообщение следующего вида:

а) сообщение подтверждения опроса ASDU100 (см. таблицу 2);

б) сообщение команды удаленного управления ASDU1 (см. таблицу 3) и сообщение телеметрии ASDU13 (см. таблицу

• 4);

в) сообщение о завершении опроса ASDU100 (см. таблицу 5).

2.

1ат команды

ия оп

100	Идентификатор категории
1	Определитель структуры переменного кадра
7	Причина передачи
CommAddr	Общий адрес устройства
0	Адрес объекта информации
20	QOI

Таблица 3. Формат одноэлементной команды удаленного управления ASDU1

1	Идентификатор категории
N	Определитель структуры переменного кадра
20	Причина передачи
CommAddr	Общий адрес устройства
0	Адрес объекта информации
ХХХХХХХХ	Данные команды
Таблица 4. Формат команды ASDU13
13	Идентификатор категории
SN	Определитель структуры переменного кадра
20	Причина передачи
CommAddr	Общий адрес устройства
Адрес объекта информации	Адрес объекта информации
Значение измеряемой величины 1	Данные телеметрии

Таблица 5. Формат команды опроса ASDU100

100	Идентификатор категории
1	Определитель структуры переменного кадра
10	Причина передачи
CommAddr	Общий адрес устройства
0	Адрес объекта информации
20	QOI

Пример сообщения команды опроса

Клиент (команда опроса) 68 0E 00 00 00 00 | 64 01 06 00 01 00 | 00 00 00 | 14

Сервер (подтверждение команды опроса) 68 0E 00 00 02 00 | 64 01 07 00 01 00 | 00 00 00 | 14

Клиент (сообщение команды) 68 13 02 00 02 00 | 01 86 14 00 01 00 | 01 00 00 | 00 00 00 00 00 00

68 11 04 00 02 00 | 01 84 14 00 01 00 | 01 60 00 | 00 00 00 00

Сервер (сообщение телеметрии) 8 A3 06 00 02 00 | 0D 9E 14 00 01 00 | 01 40 00 | CD CC C7 42 00 00 00 C8 42 00 CD 06 00 B2 06 00 AD 06 00 58 13 00 5A 13 00 52 13 00 00 00 00 E9 01 00 EC 01 00 EA 01 00 BF 05 00 FB FF 00 FB FF 00 FA FF 00 F0 FF 00 E9 01 00 EC 01 00 EB 01 00 C0 05 00 E7 03 00 E7 03 00 E7 03 00 E7 03 00 88 13 00 ... ...

Клиент (завершение опроса) 68 0E 08 00 02 00 | 64 01 0A 00 01 00 | 00 00 00 | 14

Команда ASDU13, короткий формат с плавающей запятой

Сообщение телеметрии посылается циклически с периодом в 1 секунду. Численные значения измеряемых величин определяются с помощью определителя переменной структуры, причина передачи фиксированная - 0x01, начальный адрес объекта информации фиксированный - 0x004001, каждый последующий адрес объекта информации увеличивается на 1. Прибор измеряет 30 величин.

Таблица 6. Формат команды ASDU13

13	Идентификатор категории
SN	Определитель структуры переменного кадра
1	Причина передачи
CommAddr	Общий адрес устройства
Адрес объекта информации	Адрес объекта информации
Значение измеряемой величины 1	Данные телеметрии

Пример сообщения

Сервер (сообщение телеметрии) 68 A3 06 00 02 00 | 0D 9E 14 00 01 00 | 01 40 00 | CD CC C7 42 00 00 00 C8 42 00 CD 06 00 B2 06 00 AD 06 00 58 13 00 5A 13 00 52 13 00 00 00 00 E9 01 00 EC 01 00 EA 01 00 BF 05 00 FB FF 00 FB FF 00 FA FF 00 F0 FF 00 E9 01 00 EC 01 00 EB 01 00 C0 05 00 E7 03 00 E7 03 00 E7 03 00 E7 03 00 88 13 00 ... ...

Команда удаленного управления ASDU45

Первый путь закрыт

Клиент 68 0E 04 00 1A 00 | 2D 01 06 00 01 00 | 01 60 00 | 0D

Сервер 68 0E 1A 00 06 00 | 2D 01 07 00 01 00 | 01 60 00 | 0D

68 0E 1C 00 06 00 | 2D 01 0A 00 01 00 | 01 60 00 | 0D

Настройка параметров порта связи

Конфигурация базовых характеристик:

причина передачи - 2 байта;

общий адрес - 2 байта;

адрес объекта информации - 3 байта;

режим канала - балансный режим передачи;

главный канал - TCP/IP, локальный главный запрос

разрешенный оконечный хост - адрес IP такой же, как и у прибора, порт 2404.

Конфигурация канала:

общий адрес - 1 байт;

максимальная длина ASDU (в байтах): отправка 253, прием 253; тайм-аут подтверждения: 5 секунд;

скользящее окно канала (количество фреймов): K=12, W=6 синхронизация канала (в секундах): t0=30, t1=15, t2=10, t3=20; интервал контролируемой автоматической задачи (в секундах): 0 0 0.

Конфигурация области данных:

Тип данных	Кол-во	Первый адрес объекта информации (3 байта)
Значение измеряемой величины, короткий формат с плавающей запятой (ASDU13)	30	0x004001
Одноэлементная информация (ASDU1)	4	0x000001
Однопозиционная команда удаленного управления (ASDU45)	3	0x006001

Таблица размещения данных в регистрах памяти прибора содержится в приложении 2.

5.3.2 Протокол Modbus TCP

Описание

Протокол Modbus TCP (или Modbus TCP/IP) используется для того, чтобы подключать устройства с протоколом Modbus RTU к сети Ethernet. Модуль осуществляет взаимное преобразование данных между протоколами связи Ethernet и Modbus RTU.

Коммуникационный интерфейс

В приборе используется специальная микросхема, поддерживающая функции связи Ethernet. В качестве физического интерфейса применяется розетка RJ45.

Номер порта: Каждый адрес TCP состоит из адреса IP и номера порта. Каждое устройство, присоединяемое к сети TCP, имеет свой собственный адрес IP, в то время как номер порта определяется для всей системы. Для настоящего протокола номер порта определен как 502 и утвержден IANA (Internet Assigned Numbers Authority - Организация по назначению номеров Интернет).

Структура кадра

Кадр данных Modbus TCP имеет следующий формат:

Заголовок MBAP Код функции 7 байт

Заголовок MBAP (Modbus application protocol - прикладной протокол Modbus) представляет собой специальный заголовок, позволяющий идентифицировать кадр Modbus RTU в сети TCP.

Заголовок MBAP имеет следующую структуру:

Поле	Длина	Описание
Идентификатор обмена	2 байта	Используется для идентификации сообщения в случае, когда в пределах одного TCP-соединения клиент посылает серверу несколько сообщений без ожидания ответа после каждого сообщения.
Идентификатор протокола	2 байта	Содержит нули и зарезервировано для будущих применений.
Длина	2 байта	Указывает количество следующих за ним байтов.
Идентификатор устройства	1 байт	Идентифицирует удаленное устройство, расположенное вне сети Ethernet (например, в сети Modbus RTU, которая соединена с Ethernet с помощью межсетевого моста).

Код функции Modbus указывает подчиненному устройству, какое действие следует выполнить.

Код функции	Описание
01	Чтение состояния релейных выходов
02	Чтение состояния дискретных входов
03	Чтение данных из регистра
05	Удаленное управление состоянием одного релейного выхода
0F	Удаленное управление состоянием группой релейных выходов
10	Запись данных в регистр

Данные - поле, которое содержит информацию, необходимую подчиненному устройству для выполнения заданной главным устройством функции или содержит данные, передаваемые подчиненным устройством в ответ на запрос главного (число, адрес регистра памяти).

Настройка параметров связи

Необходимо настроить следующие параметры: IP-адрес, маска подсети, адрес шлюза, MAC-адрес.

Таблица размещения данных в регистрах памяти прибора содержится в приложении 1.

5.2 Дискретные входы

Выпускаются модификации приборов с дискретными входами. Дискретные входы выполнены по схеме «сухой контакт». Входы питаются от внутреннего источника питания +15 В, поэтому в цепи управления дополнительного источника напряжения не требуется. Дискретный вход управляется ключом (реле), замыкающим его с общим выводом дискретных входов. Дискретные входы применяется для наблюдения за сигналами о неисправностях, контроля состояния «включе-но-выключено», контроля положения ручных переключателей, для приема сигналов ёмкостной компенсации. Информация о состоянии дискретных входов может передаваться удаленной системе управления по цифровому интерфейсу.

5.3 Релейные выходы

Выпускаются модификации приборов с релейными выходами. Для каждого релейного выхода можно задать следующие параметры (см. таблицу 4.2):

• - режим работы выхода FoJF - выключен, RFr - сигнализация, г£п - дистанционное управление);

• - время tz пЕ, в течение которого реле остается замкнутым;

• - контролируемый сигнализацией параметр I ЬЕп (активная мощность, реактивная мощность, ток, напряжение, частота, номер контролируемого дискретного входа) и тип порога (H - верхний, L - нижний), см. таблицу 5.1;

• - время задержки включения реле dE СУ;

• - величину порога контролируемого параметра (активной мощности, реактивной мощности, тока, напряжения или частоты), величина устанавливается по вторичной цепи измерительного трансформатора, т.е. на входе прибора;

• - гистерезис (запаздывание выключения по величине).

Контролируемые сигнализацией параметры и единицы установки порога срабатывания указаны в таблице 5.1.

Примеры настройки режима сигнализации:

• 1)  Выбрано: выход da - I, контролируемый параметр и тип порога UR. Н, величина порога 4DDD. Это означает, что в случае превышения напряжением фазы A величины верхнего порога 400,0 В сработает реле первого релейного выхода (реле замкнется).

• 2)  Выбрано: выход da-d, контролируемый параметр и тип порога 1Ь. L, значение порога dUDU. Это означает, что когда величина тока фазы B становится меньше значения нижнего порога 2,000 А, замкнется реле второго выхода.

Таблица 5.1 - Контролируемые сигнализацией параметры и единицы установки порога срабатывания

№ п/п	Контролируемый сигнализацией параметр		Единица установки порога срабатывания
	Обозначение	Описание
1	Р -н	Значение верхнего порога активной мощности	1 Вт
2	Р -L	Значение нижнего порога активной мощности
3	Ч -н	Значение верхнего порога реактивной мощности	1 вар
4	Ч -L	Значение нижнего порога реактивной мощности
5	PF-H	Значение верхнего порога коэффициента мощности	0,001
6	PF-L	Значение нижнего порога коэффициента мощности
7	F -Н	Значение верхнего порога частоты	0,01 Гц
8	F -L	Значение нижнего порога частоты
9	dl /н	Реле срабатывает, когда замкнут первый дискретный вход	В режиме управления реле по дискретному входу значение порога устанавливать не требуется
10	dl IL	Реле срабатывает, когда разомкнут первый дискретный вход
11	dl PH	Реле срабатывает, когда замкнут второй дискретный вход
12	dl PL	Реле срабатывает, когда разомкнут второй дискретный вход
13	dl PH	Реле срабатывает, когда замкнут третий дискретный вход
14	dl PL	Реле срабатывает, когда разомкнут третий дискретный вход
15	dl ЧН	Реле срабатывает, когда замкнут четвертый дискретный вход
16	dl 4L	Реле срабатывает, когда разомкнут четвертый дискретный вход
17	UP-H	Значение верхнего порога напряжения фазы А	0,1 В
18	HO_ 1 Un L	Значение нижнего порога напряжения фазы А
19	db-H	Значение верхнего порога напряжения фазы B
20	UO L	Значение нижнего порога напряжения фазы В
21	ur _ u UC П	Значение верхнего порога напряжения фазы С
22	ur_i Ul_ L	Значение нижнего порога напряжения фазы C
23	UP-H	Значение верхнего порога напряжения любой из фаз А, В или С
24	UP-L	Значение нижнего порога напряжения любой из фаз А, В или С
25	1 Я-Н	Значение верхнего порога тока фазы А	0,001 А
26	IP-L	Значение нижнего порога тока фазы А
27	1 b-H	Значение верхнего порога тока фазы В
28	1 b-L	Значение нижнего порога тока фазы В
29	IF-H	Значение верхнего порога тока фазы С
30	( r_l 1 (_ L	Значение нижнего порога тока фазы С
31	? P-H	Значение верхнего порога тока любой из фаз А, В или С
32	1 4-b	Значение нижнего порога тока любой из фаз А, В или С

5.4 Аналоговые выходы

Выпускаются модификации приборов с аналоговыми выходами, благодаря которым приборы обеспечивают функцию аналогового измерительного преобразователя.

В приборах щитового исполнения с выходами 20 мА аналоговых выходов три, в приборах щитового исполнения с выходами 5 мА аналоговых выходов два, в приборах исполнения на DIN-рейку с аналоговым выходом - один аналоговый выход.

В случае прибора с выходами(-ом) 20 мА для каждого из них пользователь в меню настройки может задать тип выхода: 0-20 мА, 4-20 мА или 4-12-20 мА. В случае прибора с выходами(-ом) 5 мА для каждого из них пользователь в меню настройки может задать тип выхода: ± 5 мА или 0-5 мА.

Примечание: для приборов щитового исполнения, выпущенных до сентября 2012 года, тип налоговых выходов был фиксирован: аналоговых выходов было три в случае заказа выходов типа 0-20 мА, 4-20 мА, 4-12-20 мА или 0-5 мА, два -в случае заказа выходов типа ± 5 мА.

Преобразуемый параметр для каждого аналогового выхода задается значением опции Item. Аналоговые выходы типа 4-20 мА, 0-20 мА, 0-5 мА, 0-5 В, 1-5 В или 0-10 В используются для преобразования тока, напряжения, частоты, положительных значений активной и реактивной мощности, коэффициента мощности. Аналоговый выход типа 4-12-20 мА или ±5 мА применяется для преобразования положительной и отрицательной активной или реактивной мощности и коэффициента мощности.

Аналоговый выход прибора также имеет возможность установки диапазона преобразуемого параметра от DS до FS, где DS - нижнее абсолютное значение преобразуемого параметра, FS - верхнее абсолютное значение преобразуемого параметра.

В таблице 5.1 представлен список параметров, которые могут быть преобразованы, в зависимости от типа аналогового выхода, а также нормальные (заводские) и допустимые значения уставок DS и FS.

Таблица 5.1 - Преобразуемые параметры и типы аналоговых выходов, уставки DS и FS

№ п/п	Преобразуемый параметр (опция Item)		Уставки DS, FS			Допустимые значения DS, FS			Типы аналоговых выходов
	ф S т ф т ф т со о ID о	Описание	Единица уставки DS, FS	нормальное значение DS	нормальное значение FS	DS	FS	FS-DS	4-20 мА 0-20 мА 0-5 мА 0-5 В 1-5 В 0-10 В	4-12-20 мА	± 5 мА
1	R	Суммарная активная мощность	0,1 Вт или 1 Вт (1)	0000	Рн (2)	(0_0,5)Рн (2)	(0,5^1,2)Рн (2)	> 0,5Рн (2)	•	•	•
2	Я	Суммарная реактивная мощность	0,1 вар или 1 вар (1)	0000	Он (2)	(0_0,5)Он (2)	(0,5^1,2)Он (2)	> 0,5Qh (2)	•	•	•
3	PF	Коэффициент мощности	0,001	0000	1000	0	1000	1000	•	•	•
4	F	Частота	0,01 Гц	4500	5500	4500^5000	5000^5500	> 5ОО	•
5	ип								•
6	иь	Фазные напряжения (1)	0,1 В	0000	инФ				•
7	UF					(0^0,5)инл	(0,5^1,2)инл	> 0,5инл	•
8	UAb								•
9	UbC	Линейные напряжения (2)	0,1 В	0000	инл				•
10	UCA								•
11	1 R								•
12	1 Ь	Фазные токи	0,001 А	0000	1н	(0^0,5)1н	(0^0,5)1н	> 0,5Ih	•
13	1 L								•

Примечания:

• ⁽¹⁾ 0,1 Вт для приборов с номинальной активной (реактивной) мощностью Рн (Он) до 999 Вт (вар); 1 Вт для приборов с номинальной активной (реактивной) мощностью Рн (Он) от 1000 Вт (вар) до 9999 Вт (вар).

• ⁽²⁾ Рн = Зинф1н = 1,732инл1н - номинальная суммарная активная мощность прибора;

Он = Зинф1н = 1,732инл1н - номинальная суммарная реактивная мощность прибора, где инФ - номинальное фазное напряжение прибора (инФ = 0,5774инл), инл - номинальное линейное напряжение прибора;

1н - номинальный (фазный) ток прибора.

По умолчанию на заводе установлено определенное соответствие преобразуемого параметра аналоговому выходу. В таблице 5.2 представлена информация об установленном на заводе преобразуемом параметре для многостраничной модификации щитового прибора в зависимости от заказанного типа аналогового выхода. В случае одностраничной модификации щитового прибора на первый, второй и третий аналоговые выходы преобразуются соответственно параметры, отображаемые в первой, второй и третьей строках индикатора прибора, если аналоговых выходов три; в первой и второй строке индикатора прибора, если аналоговых выходов два. В случае прибора исполнения на DIN-рейку, на единственный аналоговый выход по умолчанию преобразуется активная мощность.

5.2 - Заводская

ичной

ка аналоговых выходов

и п

Заказанный тип аналогового выхода	Преобразуемый параметр
	Выход 1	Выход 2	Выход 3
0-5 мА	P	Q	-
±5 мА	P	Q	-
0-20 мА	P	Q	la
4-20 мА	P	Q	la
4-12-20 мА	P	Q	PF

По молчанию на заводе выбраны нормальные значения DS и FS для каждого аналогового выхода, указанные в таблице 5.1. При этом аналоговый выход обеспечивает функцию преобразования, указанную в таблице 5.3.

Таблица 5.3 - Функция преобразования (для нормальных значений DS и FS)
Тип аналогового выхода	Функция преобразования силы тока, напряжения, мощности (1) (2)	Функция преобразования коэффициента мощности (1) (3)	Функция преобразования частоты (1) (4)
1	2	3	4
4-20 мА	Х Yb = 4мА + 16мА— Хн	Ye = 4.мА +16мА х abs(X)	Ye = 4мА +16 .мА-------гЦ 10Гц
4-12-20 мА	Ye = 12 мА + 8 м^—- Хн	Гв = 12мА + sign(ф)^16мА^(1 - abs(X)) для ф = -60°...0_60°	-
0-20 мА	Ye = 20 .мА — Хн	Ye = 20.мА х abs( X)	Ye = 20 .мА— ” 45 Гц 10Гц
0-5 мА	Ye = 5м^^— Хн	Ye = 5мА х abs(X)	-
± 5 мА	Ye = ±5 мА-— Хн	Гв = sign(ф)^10мА^(1 - abs(X)) для ф = -60°...0_60°	— - 45Гц Ye = 5 мА------ 10Гц
0-5 В	Ye = 5В — Хн	Ye = 5В х abs( X)	Ye = 5В— - 45ГЦ 10Гц
1-5 В	Ye = 1В + 4В-— Хн	Ye = 1В + 4В х abs(X)	Ye = 1В + 4В — - 45Гц 10Гц
0-10 В	Ye = 10В-— Хн	Ye = 10В х abs( X)	Ye = 10В— - 45ГЦ 10Гц

Примечания:

• ⁽¹⁾ Yb - расчетное значение тока (напряжения) на аналоговом выходе; Х - значение преобразуемого параметра; Хн - номинальное значение преобразуемого параметра.

• ⁽²⁾ Для расчета функции преобразования тока, напряжения и мощности при значениях DS и FS , отличных от нормальных, в формуле указанной в столбце 2 таблицы следует заменить Хн на (FS-DS). Например, для выхода типа 0-20 мА функция преобразования равна: Yb = 20 мА•Х/(FS-DS) и т.п.

• ⁽³⁾ abs(X) - абсолютное значение (модуль) числа Х; sign(X) - знак числа Х (равен 1 при положительных и нулевом значениях Х, равен минус 1 при отрицательных значениях Х); ф - угол между фазным напряжением и током.

• ⁽⁴⁾ Для расчета функции преобразования частоты при значениях DS и FS , отличных от нормальных, в формуле указанной в столбце 4 таблицы следует заменить 45 Гц на DS, 10 Гц - на (FS-DS). Например, для выхода типа 0-20 мА функция преобразования равна: Yb = 20 мА•(Х-DS)/(FS-DS) и т.п.

Примеры настройки аналогового выхода

• 1. Тип аналогового выхода: 4-20 мА;

преобразуемый параметр: напряжение на фазе A; d5 (нижнее значение преобразуемого параметра): 10,0;

F5 (верхнее значение преобразуемого параметра): 380,0.

Это означает, что напряжение фазы А в диапазоне

10,0^380,0 В соответствует току аналогового выхода в диапазоне 4^20 мА.

• 2. Тип аналогового выхода: 4-12-20 мА;

преобразуемый параметр: суммарная активная мощность (P);

d5 (нижнее абсолютное значение преобразуемого параметра): 0000;

F5 (верхнее абсолютное значение преобразуемого параметра): 5700.

Это означает, что суммарная активная мощность (P) диапазона -5700^0^5700 Вт соответствует току аналогового выхода 4^12^20 мА.

6 МЕТОДИКА ПОВЕРКИ

Данный раздел утверждается Федеральным Государственным Унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» Федерального агентства по техническому регулированию и метрологии (ФГУП «ВНИИМС»).

Настоящий раздел устанавливает методику поверки приборов, используемых в сферах распространения государственного метрологического контроля и надзора, с целью подтверждения соответствия установленным требованиям к основной погрешности.

Поверка приборов производится в соответствии с требованиями ПР 50.2.006-94.

Межповерочный интервал приборов - 8 лет.

6.1 Операции и средства поверки

При проведении поверки выполняют операции и применяют средства поверки, указанные в таблице 6.1.

Примечания:

⁽¹⁾ Калибратор переменного тока «Ресурс-К2» использовать в качестве источника эталонных сигналов для поверки приборов с номинальным линейным (фазным) напряжением 380 В (220 В) и ниже. Для поверки приборов с номинальным

линейным (фазным) напряжением 660 В (380 В) в качестве источника эталонных сигналов использовать калибратор Fluke 6100А. Допускается использовать другие средства для задания входных сигналов, если погрешность задания не превышает 1/4 предела основной погрешности поверяемого прибора.

• ⁽²⁾ В случае поверки прибора с напряжением питания —18-50 В необходим источник с напряжением —24 В. Допускается использовать другой источник с характеристиками аналогичными АКИП-1102.

• ⁽³⁾ Допускается использовать другой частотомер, погрешность которого при измерении частоты 45^55 Гц не превышает ± 0,002 Гц. Частотомер не требуется, если используется калибратор, обеспечивающий указанную погрешность воспроизведения частоты.

• ⁽⁴⁾ Допускается использовать другие средства измерения напряжения и силы постоянного тока, если погрешность измерения не превышает 1/6 предела основной погрешности аналогового преобразования поверяемого прибора.

Средства поверки должны быть исправны и поверены в органах государственной или ведомственной метрологической службы.

При получении отрицательных результатов по любому из пунктов таблицы 6.1 поверка прекращается.

6.2 Требования к квалификации поверителей

К поверке приборов допускают лиц, аттестованных на право поверки средств измерений электрических и магнитных величин. Поверитель должен быть аттестован в соответствии с ПР 50.2.012 94.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы с электроустановками напряжением до 1000 В с группой допуска не ниже III.

Перед началом работы поверитель должен изучить инструкции по эксплуатации поверяемых приборов и технических средств, используемых при поверке, правила техники безопасности и строго их соблюдать

Перед началом работы поверитель должен изучить инструкции по эксплуатации поверяемых приборов и технических средств, используемых при поверке, правила техники безопасности и строго их соблюдать.

6.3 Требования безопасности

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80.

Должны быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

Средства поверки, которые подлежат заземлению, должны быть надежно заземлены.

6.4 Условия поверки

Поверку следует проводить в нормальных условиях:

• - температура окружающего воздуха плюс (20 ± 5) °С;

• - относительная влажность воздуха до 80 % при 25 °С;

• - атмосферное давление от 84 до 106,7 кПа.

6.5 Проведение поверки 6.5.1 Внешний осмотр

При проведении внешнего осмотра проверяют:

□- отсутствие механических повреждений корпуса, лицевой панели, органов управления, соединительных элементов, индикаторных устройств, нарушающих работу прибора или затрудняющих поверку;

- наличие четкой маркировки;

Поверка приборов, имеющих дефекты, прекращается.

6.5.2 Проверка сопротивления изоляции

Электрическое сопротивление изоляции цепей прибора проверять мегаомметром с номинальным напряжением 500 В и погрешностью не более 30 % при отсутствии внешних соединений.

Электрическое сопротивление изоляции измерять согласно таблице 6.2 между соединенными с каждой стороны вместе группами контактов.

Таблица 6.2 - Проверка сопротивления изоляции

Испытуемые цепи
с одной стороны	с другой стороны
Корпус (1)	Все цепи
Питание	Остальные цепи
Входы напряжения	Остальные цепи, кроме питания
Входы тока	Остальные цепи, кроме питания и входов напряжения
Релейные выходы	Остальные цепи, кроме питания, входов напряжения и тока

Примечания:

⁽¹⁾ Для контакта с корпусом подключить провод к металлической крепежной скобе прибора (зажать провод скобой при помощи винта). В случае прибора с пластмассовыми крепежными защелками для контакта с корпусом поместить прибор в фольгу, покрывающую поверхность прибора, за исключением клемм.

Показания, определяющие электрическое сопротивление изоляции, отсчитывают по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания мегомметра практически установятся.

Прибор считают выдержавшим проверку, если во всех случаях сопротивление изоляции составило не менее 40 МОм.

6.5.3 Идентификация программного обеспечения 6.5.3.1 Идентификация программного обеспечения прибора с индикатором

Включить питание поверяемого прибора (клеммы 1 и 2).

Отобразить номер версии ПО на индикаторе прибора, выполнив следующие действия:

• - нажать и удерживать в течение трёх секунд кнопку “Menu”, на индикаторе появится “rEAd“ (режим чтения),

• - нажать

• - нажимать на кнопку “<<”, пока не появится “vEr”,

• - нажать ^-J”, отобразится номер версии ПО.

Идентификацию ПО прибора считать успешной, если отображаемый номер версии ПО соответствует таблице 2.9.

6.5.3.1 Идентификация программного обеспечения прибора без индикатора

Установить на компьютер программу iPMS (см. «Руководство пользователя программы iPMS»).

Запустить программу.

Подсоединить RS-485 порт прибора к компьютеру через преобразователь интерфейса RS-485/USB. Включить питание прибора (клеммы 1 и 2).

Настроить связь прибора с программой.

Считать в окне программы номер версии ПО.

Выключить питание прибора.

Идентификацию ПО считать успешной, если считанный номер версии ПО соответствует таблице 2.9.

6.5.4 Опробование

Опробование прибора проводится с целью определения его работоспособности.

6.5.4.1 Опробование прибора с индикатором

Включить питание поверяемого прибора (клеммы 1 и 2).

Проверить работоспособность индикатора и кнопок прибора в режиме чтения (см. «4.3.1 Режим чтения»). Отображаемые на индикаторе прибора данные при нажатии кнопок должны соответствовать опциям меню, указанным в разделе «4.3.1 Режим чтения».

Провести проверку отображения измеряемых величин на индикаторе прибора в следующем порядке.

Считать в меню прибора (см. «4.3.1 Режим чтения») значения уставок Pt1 и Ct1 и тип схемы подключения -3-проводная или 4-проводная.

Выключить питание поверяемого прибора.

Выбрать для поверяемого прибора соответствующую схему подключения - рисунок П7.1 или П7.2 в приложении 7 - и подключить прибор согласно выбранной схеме.

Включить питание поверяемого прибора.

Подать на измерительные входы поверяемого прибора напряжения и токи номинальной величины (номинальное значение напряжения и силы тока на входах прибора указано на ярлыке прибора и в его паспорте) частотой 50 Гц, угол ф между напряжением и током выбрать равным 0°.

Для многостраничной модификации прибора считать отображаемые на индикаторе величины, список которых указан в таблице 2.1. Убедиться, что результаты измерений соответствуют значениям, указанным в таблице 6.3.

Таблица 6.3 - Значения измеряемых величин при номинальном токе и напряжении на входах прибора, частоте сигнала 50 Г ц, угле фазового сдвига 0°

Измеряемая величина	о н ф J3 т со ф е	со of ф 1 =? Q. S 1= © S	СО of л ф ф X IZ X	Активные (и полные) фазные мощности, МВт (МВА)	Активная (и полная) суммарная мощность, МВт (МВА)	Реактивные мощности фазные и суммарная, Мвар	ф со ф I о Ф с м» -0- $ J о о о S	|_ ф" 1— о 1— о ф
Расчетное значение	Ct1	0,5774^Pt1	Pt1	0,5774^Pt1^Ct1	1,732^Pt1^Ct1	Около 0	1	50

Примечания:

Ct1 - номинальный ток первичной цепи (номинальное показание тока прибора);

Pt1 - номинальное линейное напряжение в первичной цепи (номинальное показание линейного напряжения прибора).

Для одностраничной модификации прибора считать отображаемые на индикаторе величины. Убедиться, что результаты измерений соответствуют значениям, указанным в таблице 6.3. Для одностраничной модификации далее следовать указаниям пункта 6.5.4.1.

6.5.4.1 Опробование прибора без индикатора

Запустить программу iPMS (см. «Руководство пользователя программы iPMS»).

Включить питание прибора (клеммы 1 и 2).

Установить связь прибора с программой.

Считать в окне программы тип схемы подключения прибора.

Выключить питание прибора.

Подключить прибор согласно схеме на рисунке П7.1 или П7.2 приложения 7 в зависимости от типа схемы. Включить питание прибора.

Подать на измерительные входы прибора напряжения и токи номинальной величины (номинальное значение напряжения и силы тока на входах прибора указано на ярлыке прибора и в его паспорте) частотой 50 Г ц, угол ф между напряжением и током выбрать равным 0°.

Считать в окне программы iPMS измеренные величины, список которых указан в таблице 2.1.

Убедиться, что результаты измерений соответствуют значениям, указанным в таблице 6.3.

6.5.5 Определение основной погрешности измерения напряжений, токов, частоты, мощностей, коэффициентов мощности

Перед проверкой основной погрешности измерения приборы выдерживают в нормальных климатических условиях не менее 2 часов.

Определение основных погрешностей измерений проводить в следующей последовательности.

Подключить прибор согласно схеме на рисунке П7.1 или П7.2 приложения 7 в зависимости от типа схемы, заданного в меню прибора (тип схемы прибора был определен в п. 6.5.4).

Включить питание поверяемого прибора и выдержать прибор в течение времени установления рабочего режима (5 мин).

В случае прибора с индикатором считать в меню прибора значения следующих параметров (см. 4.3.1 «Режим чтения»):

• - номинальное линейное напряжение первичной цепи (номинальное показание линейного напряжения) - Pt1,

• - номинальное линейное напряжение на входе прибора - Pt2,

• - номинальный ток первичной цепи (номинальное показание тока) - Ct1,

• - номинальный ток на входе прибора Ct2.

В случае прибора без индикатора считать значения перечисленных параметров в окне программы iPMS (см. «Руководство пользователя программы iPMS»).

Провести измерения в точках, указанных в таблицах П5.1 - П5.7 приложения 5. Показания считывают на компьютере при помощи программы iPMS (см. «Руководство пользователя программы iPMS»).

Примечание: в таблицах приложения 5 подаваемые на вход прибора значения фазного тока, фазного напряжения, линейного напряжения указаны в процентах от номинального фазного тока, номинального фазного напряжения, номинального линейного напряжения прибора соответственно.

Выключить питание поверяемого прибора.

Для модификации прибора с изменяемой схемой подключения поменять уставку типа схемы подключения, подключить прибор по соответствующей схеме приложения 7 и повторить измерения в точках, указанных в таблицах П5.1 -П5.7 приложения 5.

Примечание: для прибора с индикатором уставку схемы подключения можно поменять как при помощи кнопок на передней панели, так и при помощи программы iPMS; для приборов без индикатора - при помощи программы iPMS.

По окончании измерений в меню прибора вернуть прежнее значение уставки типа схемы подключения.

Вычислить значение коэффициента трансформации напряжения, на который настроен прибор, по формуле:

KU = Pt1/Pt2                                     (1)

где Pt1 - номинальное значение линейного напряжения в первичной цепи внешнего трансформатора напряжения (уставка);

Pt2 - номинальное значение линейного напряжения на входе прибора (неизменный параметр).

Вычислить значение коэффициента трансформации тока, на который настроен прибор, по формуле:

KI = Ct1/Ct2

где Ct1 - номинальное значение фазного тока в первичной цепи внешнего трансформатора тока (уставка);

Ct2 - номинальное значение фазного тока на входе прибора (неизменный параметр).

Вычислить значения погрешностей во всех проверяемых точках по следующим формулам.

Расчет основной приведенной погрешности измерений фазных напряжений, линейных напряжений и напряжения нулевой последовательности в процентах вести по формуле:

X - К,х.

v =-----. 100 %

KuXh

где Х - значение напряжения, измеренное испытуемым прибором;

Х0 - значение напряжения (фазного, линейного, нулевой последовательности), воспроизводимого калибратором; KU - коэффициент трансформации напряжения, вычисленный по формуле 1;

Хн - номинальное значение напряжения.

Примечание 1 - При расчете погрешности измерения линейного напряжения в качестве Хн подставлять номинальное линейное напряжение прибора; при расчете погрешности измерения фазного напряжения и напряжения нулевой последовательности в качестве Хн подставлять номинальное фазное напряжение.

Примечание 2 - При расчете погрешности измерения напряжения нулевой последовательности в качестве Х0 подставлять значение напряжения нулевой последовательности, воспроизводимое калибратором, или расчетное значение, указанное в таблице П5.2.

Расчет основной приведенной погрешности измерений силы фазных токов и тока нулевой последовательности в процентах вести по формуле:

Г             .100 0%

(4)

где X - значение силы переменного тока, измеренное испытуемым прибором;

X0 - значение силы тока (фазного, нулевой последовательности), воспроизводимого калибратором;

KI - коэффициент трансформации тока, вычисленный по формуле 2;

Хн - номинальное значение силы тока прибора.

Примечание 1 - При расчете погрешности измерения тока нулевой последовательности в качестве X0 подставлять значение тока нулевой последовательности, воспроизводимое калибратором, или расчетное значение, указанное в таблице П5.4.

Расчет основной абсолютной погрешности измерений частоты в герцах вести по формуле:

А = X - Хо

где Х - значение частоты, измеренное испытуемым прибором;

Х0 - значение частоты напряжения на входе прибора.

Расчет основной приведенной погрешности измерений мощностей (фазной и суммарной активной, реактивной или полной) в процентах вести по формуле:

v = X^KUK,X,_ .100 „%

где X- значение активной мощности, измеренное испытуемым прибором;

Хо - значение мощности, воспроизводимое калибратором;

KU - коэффициент трансформации напряжения, на который настроен прибор;

KI - коэффициент трансформации тока, на который настроен прибор;

Хн - номинальное значение мощности на входе прибора по таблице 2.4.

Расчет основной приведенной погрешности измерений коэффициента мощности, фазного или общего, в процентах вести по формуле:

Y = (X - XoJ ■100%о

где X - значение коэффициента мощности, измеренное испытуемым прибором;

X0 - значение коэффициента мощности, воспроизводимое калибратором (или расчетное значение по таблице П5.5 приложения 5).

Результаты проверки считать удовлетворительными, если во всех проверяемых точках полученные значения погрешностей не превышают допускаемых значений, указанных в таблице 2.5.

6.5.6 Определение основной погрешности аналогового преобразования напряжений, токов, частоты, мощностей, коэффициента мощности

Проводится для модификаций прибора, имеющих аналоговые выходы.

Перед проверкой основной погрешности аналогового преобразования приборы выдерживают в нормальных климатических условиях не менее 2 часов.

Определение основных погрешностей аналогового преобразования проводить в следующей последовательности.

Подключить прибор согласно схеме на рисунке П7.1 или П7.2 приложения 7 в зависимости от типа схемы, заданного в меню прибора (тип схемы прибора был определен в п. 6.5.4).

Включить питание поверяемого прибора и выдержать прибор в течение времени установления рабочего режима (5 мин).

В случае прибора с индикатором считать в меню прибора (см. 4.3.1 «Режим чтения») значения следующих параметров (эти значение должны быть восстановлены по окончании проверки аналоговых выходов):

• - тип выхода - Mode;

• - преобразуемый параметр - Item;

• - нижняя и верхняя граница преобразуемого параметра - DS и FS соответственно.

В случае прибора без индикатора считать значения перечисленных параметров в окне программы iPMS (см. «Руководство пользователя программы iPMS»).

Для приборов с изменяемым типом аналоговых выходов (параметр Mode) выбрать тип аналогового выхода 4-12-20 мА или ±5 мА.

Для приборов, у которых можно изменить преобразуемый на аналоговый выход параметр, выбрать для первого выхода, второго выхода (если имеется) и третьего выхода (если имеется) преобразуемый параметр соответственно Р (суммарная активная мощность), Q (суммарная реактивная мощность), PF (коэффициент мощности).

Для всех аналоговых выходов установить нормальные значения DS и FS согласно таблице 5.1.

Провести измерения выходного сигнала для всех аналоговых выходов прибора. Испытуемые точки выбирать по таблицам П6.1 - П6.3, П6.5, П6.6 приложения 6 в зависимости от типа аналогового выхода и преобразуемого на выход параметра.

Примечание: в таблицах приложения 6 подаваемые на вход прибора значения фазного тока, фазного напряжения, линейного напряжения указаны в процентах от номинального фазного тока, номинального фазного напряжения, номинального линейного напряжения прибора соответственно.

По окончании измерений вернуть для каждого аналогового выхода прежние значения уставок (тип выхода, преобразуемый параметр, верхняя и нижняя границы преобразования).

Выключить питание поверяемого прибора.

Результаты проверки считать удовлетворительными, если на каждом аналоговом выходе во всех проверенных точках измеренные значения выходного сигнала не выходят за границы допустимых значений, указанных в таблицах П6.4 -П6.6 приложения 6.

6.6 Оформление результатов поверки

При положительных результатах периодической поверки на корпус наносят поверительное клеймо, в паспорте производят запись о годности к применению или выдается свидетельство о поверке в соответствии с правилами ПР 50.2.006-94.

Если значения допустимых погрешностей измерения или аналогового преобразования превысили допустимые значения, необходимо провести юстировку прибора (см. «Руководство пользователя программы iPMS») и повторно выполнить поверку.

При отрицательных результатах повторной поверки прибор в обращение не допускают, на него оформляют «Извещение о непригодности» в соответствии с ПР 50.2.006-94, поверительное клеймо гасится, предыдущее свидетельство о поверке, при его наличии, аннулируется.

7 ТИПОВЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ 7.1 Связь 1) Прибор не отправляет данные

Убедитесь, что параметры связи прибора, такие как, адрес подчиненного устройства, скорость передачи, метод проверки соответствуют требованиям главного компьютера. Если несколько приборов, размещенных в одном помещении, не отправляют данные, проверьте правильность подключения приборов к шине связи и работоспособность конвертера порта RS-485.

Если неправильно работают только один или несколько приборов, то также необходимо проверить соответствующую шину связи. Также можно проверить, нет ли ошибки в главном компьютере, взаимно поменяв адреса работающего и неработающего приборов. Проверить правильность функционирования прибора можно, поменяв его местами с работоспособным прибором.

2) Прибор отправляет неверные данные

Информация об адресах размещения данных и формате данных содержится в приложениях 1 и 2. Убедитесь, что данные передаются в соответствующем формате.

Для тестирования работы цифрового интерфейса RS-485 c протоколом Modbus RTU можно использовать программу Modscan. Программа способна отображать содержимое регистров памяти прибора в различных форматах (целочисленный, с плавающей точкой, шестнадцатиричный). Таким образом, можно сравнить полученные данные с теми, которые отображаются на индикаторе прибора.

7.2 Неправильные показания мощности

Убедитесь, что на прибор подаются правильное напряжение и ток. Для измерения напряжения и тока воспользуйтесь соответственно мультиметром и токовыми клещами. Проверьте соответствие подключения прибора используемой схеме (3- или 4-проводная схема и правильность порядка подключения фаз). При правильном подключении прибора измеренное значение мощности имеет положительный знак. Неправильная полярность подачи входного тока (напряжения) или нарушение порядка подключения фаз приводит к отображению отрицательного значения мощности.

Показания прибора являются значениями на первичной обмотке измерительного трансформатора. Если номинальные показания напряжения и тока прибора не соответствует применяемому трансформатору, то это приводит к неверному отображению измеренных значений. Номинальное входное напряжение и номинальный входной ток не доступны для изменения. Схему подключения (3- или 4-проводная) можно указать в меню настройки прибора в соответствии с применяемой на месте установки. Неправильное подключение приводит к отображению неверных показаний.

7.3 Прибор не работает

Убедитесь, что прибор подключен к надлежащему источнику питания. Если параметры внешнего источника питания не соответствуют диапазону прибора, то прибор может выйти из строя. С помощью мультиметра измерьте напряжение питания прибора. Если используется источник питания с допустимым напряжением и частотой, но прибор не работает, обратитесь в нашу сервисную службу.

7.4 Прибор не реагирует на ваши действия

Когда прибор не реагирует на нажатие кнопок (^     ”, “Menu” или    •”) на передней панели, отключите питание

прибора. Если после повторного включения работоспособность не восстановилась, обратитесь в нашу сервисную службу.

7.5 Другие неисправности

Пожалуйста, свяжитесь с нашей сервисной службой и подробно опишите условия эксплуатации прибора. На основе этой информации наши специалисты проанализируют возможные причины неисправности и дадут рекомендации по ее устранению.

8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

Прибор, используемый в сфере государственного регулирования обеспечения единства измерений, требует поверки. Межповерочный интервал - 8 лет. Прибор, используемый вне сферы государственного регулирования обеспечения единства измерений, подлежит калибровке с целью подтверждения действительных значений метрологических характеристик. Калибровку рекомендуется проводить в соответствии с методикой поверки (см. раздел 6 «Методика поверки») не реже, чем один раз в 8 лет.

В случае выхода действительных метрологических характеристик прибора за допустимые пределы прибор требует юстировки (см. «Руководство пользователя программы iPMS», подраздел «Юстировка»).

Неисправный прибор может быть отремонтирован. По вопросам ремонта обращайтесь в компанию "Комплект-Сервис" или её уполномоченные сервисные центры.

9 МАРКИРОВКА И ПЛОМБИРОВАНИЕ

На передней панели прибора нанесены:

- товарный знак «КС» (наверху слева);

- название прибора (наверху посередине);

- знак утверждения типа средств измерения (наверху справа);

- наименование модификации (внизу посередине, например, PS194P-2X1T);

- род тока (внизу справа, переменный «~»);

На задней или верхней стенке прибора имеется наклейка, на которой указаны основные параметры прибора:

- номинальное значение входного тока и напряжения;

- род тока;

- коэффициенты трансформации;

- тип аналогового выхода;

- напряжение питания;

- назначение выводов прибора;

- знак утверждения типа средств измерения;

- знак соответствия прибора требованиям безопасности;

- дата изготовления, штрихкод и серийный номер изделия.

Задействованные клеммы на задней стенке прибора пронумерованы.

Клеймо первичной поверки нанесено на верхнюю стенку прибора.

Прибор опломбирован неснимаемым стикером (на левой боковой части передней панели), который защищает корпус от несанкционированного вскрытия.

По требованию заказчика на переднюю панель прибора может быть нанесена дополнительная наклейка с серийным номером прибора и установленным значением коэффициентов трансформации.

10 ГАРАНТИИ

Компания «Комплект-Сервис» гарантирует соответствие прибора изложенным в настоящем руководстве требованиям при соблюдении потребителем условий эксплуатации, транспортировки, хранения и монтажа.

Гарантийные сроки указаны в паспорте прибора.

Нарушение сохранности наклейки, защищающей прибор от вскрытия, является основанием для отказа в гарантийном обслуживании.

Гарантийное и послегарантийное обслуживание и техническую поддержку осуществляет сервисный центр компании «Комплект-Сервис» или её уполномоченные представители.

Сервисный центр ООО «Комплект-Сервис»

Россия, 125438, г. Москва, 2-й Лихачевский пер., д.1, стр. 11

Уполномоченные сервисные центры

ООО «НПП Марс-Энерго»

Россия, 190031, г. Санкт-Петербург, Наб. реки Фонтанки, 113, литер А

ООО «Ампер-Энерго Северо-Запад»

Россия, 192012, г. Санкт-Петербург, пр. Обуховой Обороны, д.114, лит. А, офис 110

ООО «Спецтехприбор»

Россия, 350010, г. Краснодар, ул. Зиповскя, д.5

Единый, бесплатный для звонков из России, телефон по вопросам гарантийного и послегарантийного обслуживания и технической поддержки: 8(800)200-20-63.

ПРИЛОЖЕНИЕ 1. Размещение данных в регистрах памяти прибора

(протоколы Modbus RTU, Modbus TCP/IP)

Адрес регистра		Формат		Параметр	Описание	Единица измерения / Состояние
HEX	DEC
Параметры первичной цепи
0x06	6	float		Ua	Фазные напряжения	В
0x08	8	float		Ub
0X0A	10	float		Uc
0X0C	12	float		Uab	Линейные напряжения	В
0X0E	14	float		Ubc
0x10	16	float		Uca
0x12	18	float		Ia	Фазные токи	А
0x14	20	float		Ib
0x16	22	float		Ic
0x18	24	float		Pa	Активная мощность по фазам (3-фазное 4-проводное подключение)	кВт
0x1A	26	float		Pb
0x1C	28	float		Pc
0x1E	30	float		P	Активная мощность	кВт
0x20	32	float		Qa	Реактивная мощность по фазам (3-фазное 4-проводное подключение)	квар
0x22	34	float		Qb
0x24	36	float		Qc
0x26	38	float		Q	Реактивная мощность	квар
0x28	40	float		S	Суммарная полная мощность	кВА
0x2A	42	float		PF	Коэффициент мощности
0x2C	44	float		F	Частота	Гц
0x2E	46	float		Зарезервировано
0x30	48	float		Ulnag	Среднее значение фазных напряжений	В
0x32	50	float		Ullag	Среднее значение линейных напряжений	В
0x34	52	float		Iag	Среднее значение тока по 3 фазам	А
0x36	54	float		Sa	Полная мощность по фазам (3-фазное 4-проводное подключение)	кВА
0x38	56	float		Sb
0x3A	58	float		Sc
0x3C	60	float		PFa	Коэффициент мощности по фазам (3-фазное 4-проводное подключение)
0x3E	62	float		PFb
0x40	64	float		PFc
Параметры вторичной цепи
0x100-0x101	256-257	Bit[32]		-	Состояние релейного выхода Bit[0]-Bit[2]	0 - разомкнуто 1 - замкнуто
0x102-0x103	258-259	Bit[32]		-	Состояние дискретного входа Bit[0]-Bit[3]	0 - разомкнуто 1 - замкнуто
0x104-0x105	260-261		nt	Зарезервировано
0x106	262		nt	Ua	Фазные напряжения	0,1 В (0,01 мВ)
0x107	263		nt	Ub
0x108	264		nt	Uc
0x109	265		nt	Uab	Линейные напряжения	0,1 В
0x10A	266		nt	Ubc
0x10B	267		nt	Uca
0x10C	268		nt	Ia	Фазные токи	0,001 A (0,01 мА)
0x10D	269		nt	Ib
0x10E	270		nt	Ic
0x10F	271		nt	Зарезервировано
0x110	272		nt	Pa	Активная мощность по фазам (3-фазное 4-проводное подключение)	1 Вт
0x111	273		nt	Pb
0x112	274		nt	Pc
0x113	275		nt	P	Активная мощность	1 Вт
0x114	276		nt	Qa	Реактивная мощность (3-фазное 4-проводное подключение)	1 вар
0x115	277		nt	Qb
0x116	278		nt	Qc
0x117	279		nt	Q	Реактивная мощность	1 вар
0x118	280		nt	Sa	Полная мощность по фазам (3-фазное 4-проводное подключение)	ВА
0x119	281		nt	Sb
0x11A	282		nt	Sc
0x11B	283		nt	S	Суммарная полная мощность	ВА
0x11C	284		nt	PFa	Коэффициент мощности по фазам (3-фазное 4-проводное подключение)
0x11D	285		nt	PFb
0x11E	286		nt	PFc
0x11F	287		nt	PF	Коэффициент мощности
0x120	288	int		F	Частота	0,01 Гц

ПРИЛОЖЕНИЕ 2. Размещение данных в регистрах памяти прибора

(протоколы ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004)

	№ п.п.	Параметр	Формат	Адрес		Соответствующий адрес MODBUS	Описание (единица измерения)
				HEX	DEC	HEX
Значение измеряемой величины ASDU13	1	Ua	float	4001	16385	0x06	Фазные напряжения (В)
	2	Ub	float	4002	16386	0x08
	3	Uc	float	4003	16387	0x0A
	4	Uab	float	4004	16388	0x0C	Линейные напряжения (В)
	5	Ubc	float	4005	16389	0x0E
	6	Uca	float	4006	16390	0x10
	7	la	float	4007	16391	0x12	Фазные токи (А)
	8	Ib	float	4008	16392	0x14
	9	Ic	float	4009	16393	0x16
	10	Pa	float	400A	16394	0x18	Активная мощность по фазам (3-фазное 4-проводное подключение) (кВт)
	11	Pb	float	400B	16395	0x1A
	12	Pc	float	400C	16396	0x1C
	13	P	float	400D	16397	0x1E	Активная мощность (кВт)
	14	Qa	float	400E	16398	0x20	Реактивная мощность по фазам (3-фазное 4-проводное подключение) (квар)
	15	Qb	float	400F	16399	0x22
	16	Qc	float	4010	16400	0x24
	17	Q	float	4011	16401	0x26	Реактивная мощность (квар)
	18	S	float	4012	16402	0x28	Суммарная полная мощность (кВА)
	19	PF	float	4013	16403	0x2A	Коэффициент мощности
	20	F	float	4014	16404	0x2C	Частота (Г ц)
	21			4015	16405	0x2E	Зарезервировано
	22	Unavg	float	4016	16406	0x30	Среднее значение фазных напряжений(В)
	23	Ulavg	float	4017	16407	0x32	Среднее значение линейных напряжений(В)
	24	lavg	float	4018	16408	0x34	Среднее значение тока по 3 фазам (А)
	25	Sa	float	4019	16409	0x36	Полная мощность по фазам (3-фазное 4-проводное подключение) (кВА)
	26	Sb	float	401A	16410	0x38
	27	Sc	float	401B	16411	0x3A
	28	PFa	float	401C	16412	0x3C	Коэффициент мощности по фазам (3-фазное 4-проводное подключение)
	29	PFb	float	401D	16413	0x3E
	30	PFc	float	401E	16414	0x40
Одноэлементная информация 4ASDU1	1	DI1		0001	1	0	Дискретные входы. Количество определяется модулем.
	2	DI2		0002	2	1
	3	DI3		0003	3	2
	4	DI4		0004	4	3
	5	DI5		0005	5	4
	6	DI6		0006	6	5
Однопозиционная команда ASDU45	1	DO1		6001	24577	0	Релейные выходы. Количество определяется модулем.
	2	DO2		6002	24578	1
	3	DO3		6003	24579	2
	4	DO4		6004	24580	3

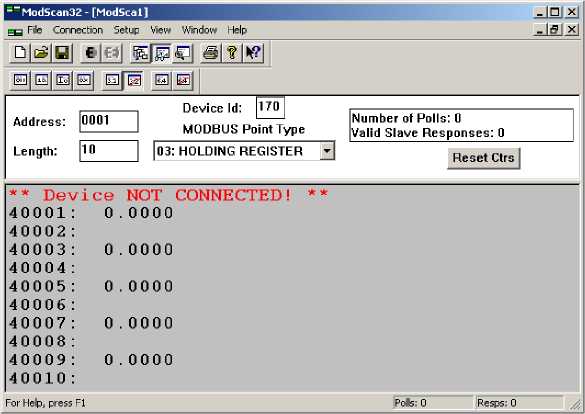

В меню Setup — Display Options выберите опцию Show Data и установите формат отображения числа Swapped FP.

В меню Connection выберите опцию Connect.

• - В открывшемся окне в поле Connect Using выберите используемый тип подключения преобразователя к компьютеру (например, Direct Connection to COM2, если преобразователю интерфейса назначен порт СОМ2),

• - В зоне Configuration установите параметры связи прибора, считанные в пункте 3:

• - Baud Rate - скорость передачи данных,

• - Word Length - длина слова (8),

• - Parity - способ контроля (NONE, EVEN, ODD),

• - Stop Bits - количество стоповых битов.



- Нажмите на кнопку Protocol Selection и в поле Transmission Mode STANDARD выберите RTU, нажмите на кнопку OK.

- Для завершения настройки параметров нажмите кнопку OK.

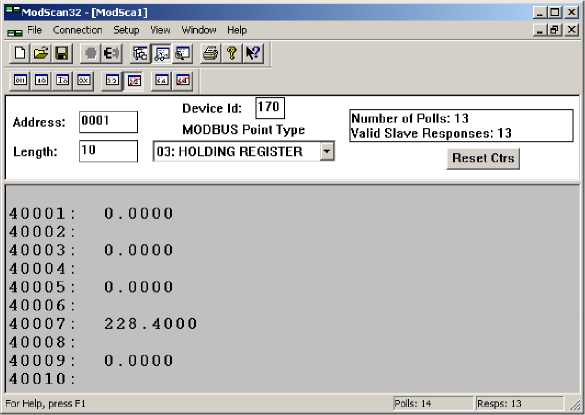

7. Если настройка параметров связи была правильной, связь с прибором будет установлена. Счетчик ответов Valid Slave Response показывает количество полученных от прибора ответов. Теперь в окне программы в соответствующих регистрах Вы можете видеть результаты измерений:

ПРИЛОЖЕНИЕ 4. Общий вид и размеры приборов

Рисунок П4.1 - Размеры прибора PD194PQ-2R4T

Рисунок П4.2 - Размеры прибора PD194PQ-2K4T

Рисунок П4.3 - Размеры прибора PD194PQ-2S4T

Рисунок П4.4 - Размеры прибора PD194PQ-2S4T

Рисунок П4.6 - Размеры прибора PD194PQ-2C4T, PD194PQ-2L4T

Рисунок П4.8 - Размеры прибора PD194PQ-2V4T

ПРИЛОЖЕНИЕ 5. Таблицы для проверки погрешностей измерения

Таблица П5.1- Проверка погрешности измерения фазных напряжений UA, UB, Uc и линейных напряжений Uab, Ubc, Uca ⁽¹⁾ (частота сигнала 50 Гц, угол ф между напряжением и током 0°)

№ точки	Входной сигнал		Измеренные напряжения
	Ток, % от номин.	Напряжение, % от номин.	Ua (Uab)		Ub (Ubc)		Uc (Uca)
			Показание	Погрешность, %	Показание	Погрешность, %	Показание	Погрешность, %
1	100	20
2		50
3		80
4		100
5		120

Примечание:

⁽¹⁾ Для модификации с изменяемой схемой подключения измерить фазные напряжения при 4-проводной схеме и линейные напряжения при 3-проводной схеме подключения прибора. Для модификации с фиксированной 4-проводной схемой подключения измерить и фазные и линейные напряжения. Для модификации с фиксированной 3-проводной схемой подключения измерить линейные напряжения.

Таблица П5.2- Проверка погрешности измерения напряжения нулевой последовательности U0 ^{(1) (2)} (частота входного сигнала 50 Г ц, угол ф между напряжением и током 0°)

№ точки	Входной сигнал							Расчетное значение U0, % от но-мин.	Измеренное значение Uq	Погрешность, %
	Ток, % от номин.	Напряжение, % от номин.			Фазовый угол, °
		Ua	Ub	Uc	фА	фВ	фС
1	100	100	100	100	0	-120	120	0
2		50	100	100	0	-120	120	16,67
3		0	100	100	0	-120	120	33,33
4		100	100	100	0	120	120	57,74
5		100	100	100	0	0	0	100

Примечания:

• ⁽¹⁾ В приборах, выпущенных ранее ноября 2013 года, напряжение U0 не проверять.

• ⁽²⁾ Провести измерения при 4-проводной схеме подключения тех модификаций, у которых такая схема доступна.

Таблица П5.3 - Проверка погрешности измерения фазных токов Ia, Ib, Ic ⁽¹⁾ (частота сигнала 50 Гц, угол ф между напряжением и током 0°)

№ точки	Входной сигнал		Измеренные токи
	Напряжение (1), % от номин.	Ток, % от номин.	Ia		Ib		Ic
			Показание	Погрешность, %	Показание	Погрешность, %	Показание	Погрешность, %
1	100,000	5
2		20
3		50
4		80
5		100
6		120

Примечание:

⁽¹⁾ Для модификации с изменяемой схемой подключения измерить фазные токи при 4-проводной схеме подключения прибора.

Таблица П5.4- Проверка погрешности измерения тока нулевой последовательности I0 ⁽¹⁾ (частота входного сигнала 50 Гц, угол ф между напряжением и током 0°)

№ точки	Входной сигнал							Расчетное значение I0, % от номин.	Измеренное значение I0	Погрешность, %
	Напр., % от номин.	Ток, % от номин.			Фазовый угол, °
		la	Ib	Ic	фА	фВ	фС
1	100	100	100	100	0	-120	120	0
2		50	100	100	0	-120	120	16,67
3		0	100	100	0	-120	120	33,33
4		100	100	100	0	120	120	57,74
5		100	100	100	0	0	0	100

Примечания:

• ⁽¹⁾ В приборах, выпущенных ранее ноября 2013 года, ток I0 не проверять.

• ⁽²⁾ Провести измерения при 4-проводной схеме подключения тех модификаций, у которых такая схема доступна.

Таблица П5.5 - Проверка погрешности измерения частоты F (угол ф между напряжением и током 0°) ⁽¹⁾

№ точки	Сигнал на выходе калибратора			Показание частотомера, Гц (2)	Измеренная частота, Гц	Погрешность, Гц
	Напряжение, % от номин.	Ток, % от номин.	Частота, Гц
1	100	100	45
2			48
3			50
4			52
5			55

Примечание:

• ⁽¹⁾ Для модификации с изменяемой схемой подключения измерить частоту при 4-проводной схеме и при 3-проводной схеме подключения прибора. Измерения в точках 45 и 55 Гц не выполнять в случае уставки периода обновления измерений в регистрах памяти прибора равной 0,1 с.

• ⁽²⁾ Записать показания частотомера в герцах, с тремя разрядами после запятой.

Таблица П5.6 - Проверка погрешности измерения активной мощности - PA, PB, PC, P; реактивной - QA, QB, QC, Q; полной - SA, SB, SC, S (частота 50 Гц, угол ф между напряжением и током 0° для активной и полной мощности, 90° - для реактивной мощности) ^{(1) (2)}

№ точки	Входной сигнал		Показание калибратора		Измеренные фазные мощности						Измеренная суммарная мощность
	п § 0^ Г ОС о (D sP Т	± >s 0 ZS з: п: н 2 о е	J3 о: h § S 3" О о	го к г5 S “ О-   о § S 1 о" 2	По фазе A		По фазе B		По фазе С
					ф S т ф со ф О 1=	jf 1— 0 0 т 3 ф Q. 1_ О 1=	ф S X ф со ф о 1=	jf 1— 0 0 X 3 ф Q. 1_ О 1=	ф X X ф со ф о 1=	_сГ 1— о о X 3 ф Q. 1_ О 1=	Ф X X ф со ф о 1=	jf 1— 0 0 X 3 ф Q. 1_ О 1=
1	20	20
2	80	5
3	80	50
4	100	100
5	120	120

Примечание:

• ⁽¹⁾ В приборах, выпущенных ранее июля 2012 года полные фазные мощности SA, SB, SC не проверять.

• ⁽²⁾ Для модификации с изменяемой схемой подключения измерить все мощности при 4-проводной схеме, измерить суммарные мощности P, Q, S при 3-проводной схеме. Для модификации с фиксированной 4-проводной схемой подключения измерить все мощности. Для модификации с фиксированной 3-проводной схемой подключения измерить суммарные мощности P, Q, S.

Таблица П5.7 - Проверка погрешности измерения коэффициентов мощности PFa, PFb, PFc, PF (частота 50 Гц) ^{(1) (2)}

№ точки	Входной сигнал			ll т о СО (D S о Ф и (2 § о 1»£	Измеренные коэффициенты мощности по фазе						Измеренный суммарный коэффициент мощности
	Ф* i S 1 ° ° о   X е с о (D чО X	issr i О Z з: п: н 2 о е	о с; о |_ >		PFa		PFb		PFc		PF
					ф X X ф со ф о 1=	jf 1— О О X 3 ф Q. 1_ О 1=	ф X X ф со ф о 1=	jf 1— О О X 3 ф Q. 1_ О 1=	ф X X ф со ф о 1=	jf 1— О О X 3 ф Q. 1_ О 1=	ф X X ф со ф о 1=	jf 1— О О X 3 ф Q. 1_ О 1=
1	100	100	-150	-0,866
2			-120	-0,5
2			-60	0,5
3			-30	0,866
4			0	1
5			30	0,866
6			60	0,5
7			120	-0,5
8			150	-0,866
9			180	-1

Примечание:

• ⁽¹⁾ В приборах, выпущенных ранее июля 2012 года коэффициенты мощности по фазам PFA, PFB, PFC не проверять.

• ⁽²⁾ Для модификации с изменяемой схемой подключения измерить коэффициенты мощности при 4-проводной схеме, измерить общий коэффициент мощности PF при 3-проводной схеме. Для модификации с фиксированной 4-проводной схемой подключения измерить все коэффициенты мощности. Для модификации с фиксированной 3-проводной схемой подключения измерить общий коэффициент мощности PF.

ПРИЛОЖЕНИЕ 6. Таблицы для проверки погрешностей аналогового преобразования

Таблица П6.1 - Контрольные точки для проверки погрешности аналогового преобразования фазных напряжений UA, UB , UC и линейных напряжений Uab, Ubc, Uca (частота сигнала 50 Гц, угол ф между напряжением и током 0°)

№ точки	Ток, % от номин.	Напряжение, % от номин.
1	100	20
2		50
3		80
4		100
5		120

Таблица П6.2- Контрольные точки для проверки погрешности аналогового преобразования фазных токов Ia, Ib, Ic (частота сигнала 50 Гц, угол ф между напряжением и током 0°)

№ точки	Напряжение, % от номин.	Ток, % от номин.
1	100	5
2		20
3		50
4		80
5		100
6		120

Таблица П6.3 - Контрольные точки для проверки погрешности аналогового преобразования активных, реактивных или полных мощностей, по фазам или суммарных (частота сигнала 50 Гц)

№ п/п	Напряжение, % от номин.	Ток, % от номин.	Угол ф (1), °	Расчетное значение мощности, % от номинальной
1		5		5
2		20		20
3		50	0	50
4		80	(90)	80
5		100		100
6	100	120		120
7		5		-5
8		20		-20
9		50	180	-50
10		80	(-90)	-80
11		100		-100
12		120		-120

Примечание:

⁽¹⁾ При испытании погрешности преобразования реактивной мощности устанавливать угол ф между напряжением и током, указанный в скобках.

Таблица П6.4 - Допуски на ток/напряжение аналогового выхода при проверке погрешности преобразования тока, напряжения, активной, реактивной или полной мощности.

Тип аналогового выхода	Значение преобразуемого параметра, % от номинального	Границы допустимых значений тока /напряжения на аналоговых выходах
		Минимум	Максимум
4-20 мА	5	4,800 мА	4,800 мА
	20	7,200 мА	7,200 мА
	50	12,000 мА	12,000 мА
	80	16,800 мА	16,800 мА
	100	20,000 мА	20,000 мА
	120	23,200 мА	23,200 мА
4-12-20 мА	-120	2,400 мА	2,400 мА
	-100	4,000 мА	4,000 мА
	-80	5,600 мА	5,600 мА
	-50	8,000 мА	8,000 мА
	-20	10,400 мА	10,400 мА
	-5	11,600 мА	11,600 мА
	5	12,400 мА	12,400 мА
	20	13,600 мА	13,600 мА
	50	16,000 мА	16,000 мА
	80	18,400 мА	18,400 мА
	100	20,000 мА	20,000 мА
	120	21,600 мА	21,600 мА

Окончание таблицы П6.4

Тип аналогового выхода	Значение преобразуемого параметра, % от номинального	Границы допустимых значений тока /напряжения на аналоговых выходах
		Минимум	Максимум
0-20 мА	5	1,000 мА	1,000 мА
	20	4,000 мА	4,000 мА
	50	10,000 мА	10,000 мА
	80	16,000 мА	16,000 мА
	100	20,000 мА	20,000 мА
	120	24,000 мА	24,000 мА
0-5 мА	5	0,250 мА	0,250 мА
	20	1,000 мА	1,000 мА
	50	2,500 мА	2,500 мА
	80	4,000 мА	4,000 мА
	100	5,000 мА	5,000 мА
	120	6,000 мА	6,000 мА
± 5 мА	-120	-6,000 мА	-6,000 мА
	-100	-5,000 мА	-5,000 мА
	-80	-4,000 мА	-4,000 мА
	-50	-2,500 мА	-2,500 мА
	-20	-1,000 мА	-1,000 мА
	-5	-0,250 мА	-0,250 мА
	5	0,250 мА	0,250 мА
	20	1,000 мА	1,000 мА
	50	2,500 мА	2,500 мА
	80	4,000 мА	4,000 мА
	100	5,000 мА	5,000 мА
	120	6,000 мА	6,000 мА
0-5 В	5	0,250 В	0,250 В
	20	1,000 В	1,000 В
	50	2,500 В	2,500 В
	80	4,000 В	4,000 В
	100	5,000 В	5,000 В
	120	6,000 В	6,000 В
1-5 В	5	1,200 В	1,200 В
	20	1,800 В	1,800 В
	50	3,000 В	3,000 В
	80	4,200 В	4,200 В
	100	5,000 В	5,000 В
	120	5,800 В	5,800 В
0-10 В	5	0,500 В	0,500 В
	20	2,000 В	2,000 В
	50	5,000 В	5,000 В
	80	8,000 В	8,000 В
	100	10,000 В	10,000 В
	120	12,000 В	12,000 В

Примечание:

⁽¹⁾ Измерения в точках 45 и 55 Гц не выполнять в случае уставки периода обновления измерений в регистрах памяти прибора равной 0,1 с.

Таблица П6.6 - Контрольные точки и допуски для проверки погрешности аналогового преобразования коэффициента мощности (входное напряжение и ток - номинальные, частота 50 Гц)

Тип аналогового выхода	Проверяемые точки (угол ф), °	Границы допустимых значений тока/напряжения на аналоговом выходе
		Минимум	Максимум
4-20 мА	-90	3,900 мА	4,100 мА
	-60	11,900 мА	12,100 мА
	-30	17,756 мА	17,956 мА
	0	19,900 мА	20,100 мА
	30	17,756 мА	17,956 мА
	60	11,900 мА	12,100 мА
	90	3,900 мА	4,100 мА
4-12-20 мА	-60	3,900 мА	4,100 мА
	-30	9,756 мА	9,956 мА
	0	11,900 мА	12,100 мА
	30	14,044 мА	14,244 мА
	60	19,900 мА	20,100 мА

Окончание таблицы П6.6

Тип аналогового выхода	Проверяемые точки (угол Ф), °	Границы допустимых значений тока/напряжения на аналоговом выходе
		Минимум	Максимум
0-20 мА	-90	-0,100 мА	0,100 мА
	-60	9,900 мА	10,100 мА
	-30	17,220 мА	17,420 мА
	0	19,900 мА	20,100 мА
	30	17,220 мА	17,420 мА
	60	9,900 мА	10,100 мА
	90	-0,100 мА	0,100 мА
0-5 мА	-90	-0,025 мА	0,025 мА
	-60	2,475 мА	2,525 мА
	-30	4,305 мА	4,355 мА
	0	4,975 мА	5,025 мА
	30	4,305 мА	4,355 мА
	60	2,475 мА	2,525 мА
	90	-0,025 мА	0,025 мА
± 5 мА	-60	-5,025 мА	-4,975 мА
	-30	-1,365 мА	-1,315 мА
	0	-0,025 мА	0,025 мА
	30	1,315 мА	1,365 мА
	60	4,975 мА	5,025 мА
0-5 В	-90	-0,025 В	0,025 В
	-60	2,475 В	2,525 В
	-30	4,305 В	4,355 В
	0	4,975 В	5,025 В
	30	4,305 В	4,355 В
	60	2,475 В	2,525 В
	90	-0,025 В	0,025 В
1-5 В	-90	0,975 В	1,025 В
	-60	2,975 В	3,025 В
	-30	4,439 В	4,489 В
	0	4,975 В	5,025 В
	30	4,439 В	4,489 В
	60	2,975 В	3,025 В
	90	0,975 В	1,025 В
0-10 В	-90	-0,050 В	0,050 В
	-60	4,950 В	5,050 В
	-30	8,610 В	8,710 В
	0	9,950 В	10,050 В
	30	8,610 В	8,710 В
	60	4,950 В	5,050 В
	90	-0,050 В	0,050 В

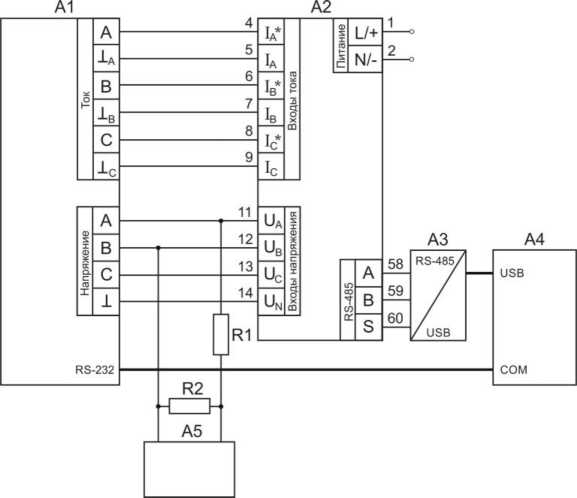

А1 - калибратор «Ресурс-К2».

А2 - испытуемый прибор.

А3 - преобразователь интерфейса RS-485/USB.

А4 - компьютер.

А5 - частотомер GFC-8010H.

R1 - резистор С2-33Н-1-470 кОм +-10%.

R2 - резистор С2-33Н-1-6,8 кОм +-10%.

Примечание 1 - Питающее напряжение подавать в зависимости от исполнения прибора: на прибор с универсальным питанием 80-270 В подавать питающее напряжение 220 В ±10%, 50±5 Гц; на прибор с напряжением питания —18-50 В подавать питающее напряжение —24 В +-10%.

Примечание 2 - Для определения погрешности аналогового преобразования измерять мультиметром ток аналоговых выходов тока (напряжение аналоговых выходов напряжения); назначение выводов указано на задней стенке корпуса прибора на наклейке.

Рисунок П7.1 - Схема подключения многофункционального прибора PD194PQ по 3-фазной 4-проводной схеме.

А1 - калибратор «Ресурс-К2».

А2 - испытуемый прибор.

А3 - преобразователь интерфейса RS-485/USB. А4 - компьютер.

А5 - частотомер GFC-8010H.

R1 - резистор С2-33Н-1-470 кОм +-10%. R2 - резистор С2-33Н-1-6,8 кОм +-10%. Примечание 1. - Питающее напряжение подавать в зависимости от исполнения прибора: на прибор с универсальным питанием 80-270 В подавать питающее напряжение 220 В ±10%, 50±5 Гц; на прибор с напряжением питания —18-50 В подавать питающее напряжение —24 В +-10%.

Примечание 2. - Для определения погрешности аналогового преобразования измерять мультиметром ток аналоговых выходов тока (напряжение аналоговых выходов напряжения); назначение выводов указано на задней стенке корпуса прибора на наклейке.

Рисунок П7.2 - Схема подключения многофункционального прибора PD194PQ по 3-фазной 3-проводной схеме.

ПРИЛОЖЕНИЕ 8. Формуляр соглашений о совместимости телемеханической системы на базе прибора

цифрового электроизмерительного PD194PQ в соответствии с ГОСТ Р МЭК 60870-5-101-2006

Выбранные параметры обозначаются в белых прямоугольниках следующим образом:

I I Функция или ASDU не используется.

Функция или ASDU используется, как указано в настоящем стандарте (по умолчанию).

Функция или ASDU используется в обратном режиме.

Функция или ASDU используется в стандартном и обратном режимах.

Возможный выбор (пустой, X, R или B) определяется для каждого пункта или параметра.

1. Система или устройство

(Параметр, характерный для системы; указывает на определение системы или устройства, маркируя один из нижеследующих прямоугольников знаком "X".)

- Определение системы

- Определение контролирующей станции (Ведущий - Master)

- Определение контролируемой станции (Ведомый - Slave)

2. Конфигурация сети

(Параметр, характерный для сети; все используемые структуры должны маркироваться знаком "X".)

I I - Магистральная

3. Физический уровень

(Параметр, характерный для сети; все используемые интерфейсы

Скорости передачи (направление управления) Несимметричные цепи

обмена V.24/V.28

стандартные

О	- 100 бит/с	Х	- 2400 бит/с	о	- 2400 бит/с	о
о	- 200 бит/с	X	- 4800 бит/с	о	- 4800 бит/с	о
о	- 300 бит/с	X	- 9600 бит/с	о	- 9600 бит/с
о	- 600 бит/с			о	- 19200 бит/с
Х	- 1200 бит/с			о	- 38400 бит/с

- 56000 бит/с

- 64000 бит/с

256 I - Максимальная длина L (в направлении контроля) I - число повторений

При использовании небалансного канального уровня следующие типы ASDU возвращаются при сообщениях класса 2 (низкий приоритет) с указанием причин передачи:

I I Стандартное назначение ASDU к сообщениям класса 2 используется следующим образом:

Идентификатор типа	Причина передачи
9, 11, 13, 21	<1>

I Х I Специальное назначение ASDU к сообщениям класса 2 используется следующим образом:

Идентификатор типа	Причина передачи

5. Прикладной уровень

Режим передачи прикладных данных

В настоящем стандарте используется только режим 1 (младший байт передается первым) как определено в МЭК 60870-5-4, (подпункт 4.10).

Общий адрес ASDU

(Параметр, характерный для системы; все используемые варианты маркируются знаком X.)

|~X - Один байт

I I - Два байта

Передача параметра в направлении управления

(Параметр, характерный для станции; каждый тип информации маркируется знаком X, если используется только стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется обоих направлениях.)

□	<110>	:= Параметр измеряемой величины, нормализованное значение	P_ME_NA_1
□	<111>	:= Параметр измеряемой величины, масштабированное значение	P_ME_NB_1
□	<112>	:= Параметр измеряемой величины, короткий формат с плавающей запятой	P_ME_NC_1
□	<113>	:= Активация параметра	P_AC_NA_1

Пересылка файла

(Параметр, характерный для станции; каждый тип информации маркируется знаком X, если используется только стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих направлениях.)

□	<120>	:= Файл готов	F_FR_NA_1
□	<121>	:= Секция готова	F_SR_NA_1
□	<122>	:= Вызов директории, выбор файла, вызов файла, вызов секции	F_SC_NA_1
□	<123>	:= Последняя секция, последний сегмент	F_LS_NA_1
□	<124>	:= Подтверждение приема файла, подтверждение приема секции	F_AF_NA_1
□	<125>	:= Сегмент	F_SG _NA_1
□	<126>	:= Директория {пропуск или Х; только в направлении контроля (стандартном)}	F_DR_TA_1

Назначение идентификатора типа и причины передачи (Параметр, характерный для станции.)

ИДЕНТИФИКАТОР ТИПА

П

ичина пе

редачи

1

2

3

4

5

6

7

8

9

10

11

12

13

20-3 6

37 41

44

45

46

47

<1>

M SP NA 1

Х

X

<2>

M SP TA 1

<3>

M DPNA 1

<4>

M DP TA 1

<5>

M ST NA1

<6>

M ST TA 1

<7>

M BO NA1

<8>

M BO TA 1

<9>

M ME NA1

<10>

M ME TA 1

<11>

M ME NB1

<12>

M ME TB 1

<13>

M ME NC 1

<14>

M ME TC1

<15>

M IT NA1

Х

<16>

M IT TA 1

<17>

M EP TA 1

ИДЕНТ

П

эичина пе

редачи

ТИПА

1

2

3

4

5

6

7

8

9

10

11

12

13

20-3 6

37 41

44

45

46

47

<18>

M EP TB 1

<19>

M EP TC1

<20>

M PS NA1

<21>

M ME ND 1

<30>

M SP TB 1

Х

<31>

M DP TB 1

<32>

M ST TB 1

<33>

M BO TB 1

<34>

M ME TD1

<35>

M ME TE 1

<36>

M ME TF 1

<37>

M IT TB 1

<38>

M EP TD1

<39>

M EP TE 1

<40>

M EP TF 1

<45>

CSC NA1

Х

Х

Х

Х

Х

Х

Х

Х

<46>

CDCNA 1

<47>

CRCNA 1

<48>

CSE NA1

<49>

CSE NB1

<50>

CSE NC 1

<51>

C BO NA 1

<70>

M EI NA 1

Х

<100>

CICNA 1

Х

Х

Х

Х

Х

<101>

CCI NA1

<102>

CRDNA 1

<103>

CCS NA1

Х

Х

Х

Х

<104>

CTS NA1

Х

Х

<105>

CRP NA1

<106>

C CD NA 1

<110>

P ME NA1

<111>

P ME NB1

<112>

P ME NC 1

<113>

P AC NA 1

<120>

F FR NA1

<121>

F SRNA 1

<122>

F SCNA 1

<123>

F LS NA1

<124>

F AF NA1

<125>

F CG NA1

<126>

F DR TA 1

Обозначения:

серые прямоугольники - данное сочетание настоящим стандартом не допускается; пустой прямоугольник - сочетание в данной реализации не используется.

Маркировка используемых сочетаний Идентификатора типа и Причины передачи:

X - сочетание используется в направлении, как указано в настоящем стандарте;

R - сочетание используется в обратном направлении;

B - сочетание используется в стандартном и обратном направлениях.

6. Основные прикладные функции

Инициализация станции

(Параметр, характерный для станции; если функция используется, то прямоугольник маркируется знаком X.) I I - Удаленная инициализация станции

Циклическая передача данных

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих

направлениях.)

I Х I - Циклическая передача данных

Процедура чтения

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих направлениях.)

I I - Процедура чтения

Спорадическая передача

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих направлениях.)

I I - Спорадическая передача

Дублированная передача объектов информации при спорадической причине передачи

(Параметр, характерный для станции; каждый тип информации маркируется знаком X, если оба типа - Type ID без метки времени и соответствующий Type ID с меткой времени - выдаются в ответ на одиночное спорадическое изменение в контролируемом объекте.)

Следующие идентификаторы типов, вызванные одиночным изменением состояния объекта информации, могут передаваться последовательно. Индивидуальные адреса объектов информации, для которых возможна дублированная передача, определяются в проектной документации.

- Одноэлементная информация M_SP_NA_1, M_SP_TA_1, M_SP_TB_1, M_PS_NA_1

- Двухэлементная информация M_DP_NA_1, M_DP TA 1, M_DP_TB_1

- Информация о положении отпаек M_ST_ NA_1, M_ST_TA_1, M_ST_TB_ 1

- Строка из 32 бит M_BO_NA_1, M_BO_TA_1, M_BO_TB_1 (если определено для конкретного проекта, см. 7.2.1.1)

I I - Измеряемое значение, нормализованное M_ME_NA_1, M_ME_TA_1,

M_ME_ ND_1, M_ME_TD_1

I I - Измеряемое значение, масштабированное M_ME_NB_1, M_ME_TB_1, M_ME_TE_1

I I - Измеряемое значение, короткий формат с плавающей запятой M_ME_NC_1, M_ME_TC_1, M_ME_TF_1

Опрос станции

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном в обоих

направлении, знаком			R - если используется только в обратном направлении, знаком B - если используется
направлениях.) [x"!   - Общий 1   1   - Группа 1		□	- Группа 7	1   1 - Группа 13
□	- Группа 2	□	- Группа 8	1   1 - Группа 14
□	- Группа 3	□	- Группа 9	1   1 - Группа 15
□	- Группа 4	□	- Группа 10	1   1 - Группа 16
□	- Группа 5	□	- Группа 11	- Адреса объектов информации, принадлежащих каждой группе,
□	- Группа 6	□	- Группа 12	должны быть приведены в отдельной таблице

Синхронизация времени

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих

направлениях.) |~Х - Синхронизация времени

I I - Использование дней недели

I I - Использование RES1, GEN (замена метки времени есть/замены метки времени нет)

I I - Использование флага SU (летнее время)

Передача команд

(Параметр, характерный для объекта; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих направлениях.) |~Х - Прямая передача команд

I I - Прямая передача команд уставки

I I - Передача команд с предварительным выбором

I I - Передача команд уставки с предварительным выбором

I I - Использование C_SE_ACTTERM

I I - Нет дополнительного определения длительности выходного импульса

I I - Короткий импульс (длительность определяется системным параметром на КП)

I I - Длинный импульс (длительность определяется системным параметром на КП) |~Х - Постоянный выход

Передача интегральных сумм

(Параметр, характерный для станции или объекта; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих направлениях.)

- Режим A: Местная фиксация со спорадической передачей

- Режим B: Местная фиксация с опросом счетчика

- Режим C: Фиксация и передача при помощи команд опроса счетчика

- Режим D: Фиксация командой опроса счетчика, фиксированные значения сообщаются спорадически

- Считывание счетчика

- Фиксация счетчика без сброса

- Фиксация счетчика со сбросом

- Сброс счетчика

- Общий запрос счетчиков

Адреса объектов информации, принадлежащих каждой группе, должны быть показаны в отдельной таблице

I I - Запрос счетчиков группы 3

I I - Запрос счетчиков группы 4

Загрузка параметра

(Параметр, характерный для объекта; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих направлениях.)

- Пороговое значение величины

- Коэффициент сглаживания

- Нижний предел для передачи значений измеряемой величины

- Верхний предел для передачи значений измеряемой величины

Активация параметра

(Параметр, характерный для объекта; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих направлениях.)

I I - Активация/деактивация постоянной циклической или периодической передачи адресованных объектов

Процедура тестирования

(Параметр, характерный для станции, маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении знаком, знаком B - если используется в обоих направлениях.) |~Х - Процедура тестирования

Пересылка файлов

(Параметр, характерный для станции; маркируется знаком X, если функция используется.)

Пересылка файлов в направлении контроля - Прозрачный файл

- Передача данных о повреждениях от аппаратуры защиты

- Передача последовательности событий

- Передача последовательности регистрируемых аналоговых величин

Пересылка файлов в направлении управления

I I - Прозрачный файл

Фоновое сканирование

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих направлениях.)

I I - Фоновое сканирование

Получение задержки передачи

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих направлениях.)

I I - Получение задержки передачи

Состав передаваемой телеинформации

Тип ASDU

Значение измеряемой величины

ASDU13

Передаваемая информация	Адреса информационных объектов	Положение фиксированной точки
Фазное напряжение Ua, B	16385 (0x4001)	нет
Фазное напряжение Ub, B	16386 (0x4002)	нет
Фазное напряжение Uc, B	16387 (0x4003)	нет
Линейное напряжение Uab, В	16388 (0x4004)	нет
Линейное напряжение Ubc, В	16389 (0x4005)	нет
Линейное напряжение Uca, В	16390 (0x4006)	нет
Фазный ток la, A	16391 (0x4007)	нет
Фазный ток Ib, A	16392 (0x4008)	нет
Фазный ток Ic, A	16393 (0x4009)	нет
Активная мощность по фазе Pa, кВт	16394 (0x400A)	нет
Активная мощность по фазе Pb, кВт	16395(0x400B)	нет
Активная мощность по фазе Pc, кВт	16396 (0x400C)	нет
Активная мощность P, кВт	16397 (0x400D)	нет
Реактивная мощность по фазе Qa, кВАр	16398(0x400E)	нет
Реактивная мощность по фазе Qb, кВАр	16399 (0x400F)	нет
Реактивная мощность по фазе Qc, кВАр	16400 (0x4010)	нет
Реактивная мощность Q, кВАр	16401 (0x4011)	нет
Суммарная полная мощность S, кВА	16402 (0x4012)	нет
Коэффициент мощности PF (cosф)	16403 (0x4013)	нет
Частота F, Гц	16404 (0x4014)	нет
Среднее значение фазных напряжений Unavg, В	16406 (0x4016)	нет
Среднее значение линейных напряжений Ulavg, В	16407 (0x4017)	нет
Среднее значение фазных токов lavg, А	16408 (0x4018)	нет
Полная мощность по фазе Sa, кВА	16409 (0x4019)	нет
Полная мощность по фазе Sb, кВА	16410 (0x401A)	нет
Полная мощность по фазе Sc, кВА	16411 (0x401B)	нет
Коэффициент мощности по фазе PFа	16412 (0x401C)	нет
Коэффициент мощности по фазе PFb	16413 (0x401D)	нет
Коэффициент мощности по фазе PFc	16414 (0x401E)	нет

Перечень телесигналов

Наличие и количество дискретных входов определяется исполнением прибора. Максимальное количество д и скретных входов - 6.

Тип ASDU	Передаваемая Информация	Адреса информационных объектов	Признак двухэлементной информации
Одноэлементная информация ASDU1	Дискретный вход DI1	1 (0x0001)	нет
	Дискретный вход DI2	2 (0x0002)	нет
	Дискретный вход DI3	3 (0x0003)	нет
	Дискретный вход DI4	4 (0x0004)	нет
	Дискретный вход DI5	5 (0x0005)	нет
	Дискретный вход DI6	6 (0x0006)	нет

Перечень объектов телеуправления

Наличие и количество релейных выходов определяется исполнением прибора. Максимальное количество релейных выходов - 4.

Тип ASDU	Передаваемая Информация	Адреса информационных объектов	Признак двухэлементной информации
Однопозици-	Релейный выход DO1	24577 (0x6001)	нет
онная	Релейный выход DO2	24578 (0x6001)	нет
команда	Релейный выход DO3	24579 (0x6001)	нет
ASDU45	Релейный выход DO4	24580 (0x6001)	нет

ПРИЛОЖЕНИЕ 9. Формуляр соглашений о совместимости телемеханической системы на базе прибора

цифрового электроизмерительного PD194PQ в соответствии с ГОСТ Р МЭК 60870-5-104-2004

Выбранные параметры обозначаются в белых прямоугольниках следующим образом:

I I Функция или ASDU не используется.

Функция или ASDU используется, как указано в настоящем стандарте (по умолчанию).

Функция или ASDU используется в обратном режиме.

Функция или ASDU используется в стандартном и обратном режимах.

Возможный выбор (пустой, X, R или B) определяется для каждого пункта или параметра.

Черный прямоугольник указывает на то, что опция не может быть выбрана в настоящем стандарте.

1. Система или устройство

(Параметр, характерный для системы; указывает на определение системы или устройства, маркируя один из нижеследующих прямоугольников знаком "X".)

I I Определение системы

I I Определение контролирующей станции (Ведущий - Master) |~X Определение контролируемой станции (Ведомый - Slave)

2. Конфигурация сети

(Параметр, характерный для сети; все используемые структуры должны маркироваться знаком "X")

—Магистральная

И - 19200 бит/с

I--Два байта

I--Максимальная длина L

(в направлении контроля)

I--число повторений

При использовании небалансного канального уровня следующие типы ASDU возвращаются при сообщениях класса 2 (низкий приоритет) с указанием причин передачи:

Стандартное назначение ASDU к сообщениям класса 2 используется следующим образом:

Идентификатор типа	Причина передачи
9, 11, 13, 21	<1>

Специальное назначение ASDU к сообщениям класса 2 используется следующим образом:

Идентификатор типа	Причина передачи

Примечание - При ответе на опрос данных класса 2 контролируемая станция может посылать в ответ данные класса 1, если нет доступных данных класса 2.

5. Прикладной уровень

• 5.1. Режим передачи прикладных данных

В настоящем стандарте используется только режим 1 (младший байт передается первым) как определено в МЭК 60870-5-4, (подпункт 4.10).

• 5.2. Общий адрес ASDU

(Параметр, характерный для системы; все используемые варианты маркируются знаком X) Ц —Один байт           |~Х - Два байта

Адрес объекта информации

(Параметр, характерный для системы; все используемые варианты маркируются знаком X) Ц —Один байт

|~Х - Неструктурированный |~Х - Три байта

5.5.5. Передача параметра в направлении управления

(Параметр, характерный для станции; каждый тип информации маркируется знаком X, если используется только стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется обоих направлениях.)

□	<110>	:= Параметр измеряемой величины, нормализованное значение	P_ME_NA_1
□	<111>	:= Параметр измеряемой величины, масштабированное значение	P_ME_NB_1
□	<112>	:= Параметр измеряемой величины, короткий формат с плавающей запятой	P_ME_NC_1
□	<113>	:= Активация параметра	P_AC_NA_1

5.5.6. Пересылка файла

(Параметр, характерный для станции; каждый тип информации маркируется знаком X, если используется только стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих направлениях)

□	<120>	:= Файл готов	F_FR_NA_1
□	<121>	:= Секция готова	F_SR_NA_1
□	<122>	:= Вызов директории, выбор файла, вызов файла, вызов секции	F_SC_NA_1
□	<123>	:= Последняя секция, последний сегмент	F_LS_NA_1
□	<124>	:= Подтверждение приема файла, подтверждение приема секции	F_AF_NA_1
□	<125>	:= Сегмент	F_SG _NA_1
□	<126>	:= Директория {пропуск или Х; только в направлении контроля (стандартном)}	F_DR_TA_1

5.5.7. Назначение идентификатора типа и причины передачи (Параметр, характерный для станции.)

ИДЕНТИФИКАТОР

Причина передачи

1

2

3

4

5

6

7

8

9

10

11

12

13

20 36

37 41

44

45

46

47

ТИПА

<1>

M SP NA1

X

X

<2>

M SP TA 1

н и

<3>

M DPNA 1

Il II

P 1      1

<4>

M DP TA 1

kri kk

BIHIH

<5>

M ST NA1

Il

p 1      1

<6>

M ST TA 1

kk kk

ВННИ

<7>

M BO NA1

P]

p 1      1

<8>

M BO TA 1

kk kk

<9>

M ME NA1

p^ Il

<1 0>

M ME TA 1

kk kk

<11>

M ME NB1

p^ P]

<12>

M ME TB 1

kk kk

<13>

M ME NC 1

X

<14>

M ME TC1

X

<15>

M IT NA1

<16>

M IT TA 1

■

<47>

M E P TA 1

■

<18>

M EP TB 1

-и~

ИДЕНТИФИКАТОР ТИПА

Причина передачи

1

2

3

4

5

6

7

8

9

10

11

12

13

20 36

37 41

44

45

46

47

<19>

M EP TC1

ц

<20>

M PS NA1

<21>

M ME ND 1

<30>

M SP TB 1

X

X

<31>

M DP TB 1

<32>

M ST TB 1

<33>

M BO TB 1

<34>

M ME TD1

<35>

M ME TE 1

<36>

M ME TF 1

<37>

M IT TB 1

<38>

M EP TD1

<39>

M EP TE 1

<40>

M EP TF 1

<45>

CSC NA1

X

X

X

X

X

X

X

X

<46>

CDCNA 1

<47>

CRCNA 1

<48>

CSE NA1

<49>

CSE NB1

<50>

CSE NC 1

<51>

CBO NA1

<58>

CSC TA 1

<59>

CDCTA 1

<60>

CRCTA 1

<61>

CSE TA 1

<62>

CSE TB 1

<63>

CSE TC1

<64>

CBO TA 1

<70>

M EI NA 1a

X

<100>

CICNA 1

X

X

X

X

X

<101>

CCI NA1

<102>

CRDNA 1

<103>

CCS NA1

X

X

X

X

<104>

CTS NA1

z

<105>

CRP NA1

<106>

CCDNA 1

H

<107>

CTS NA1

<110>

P ME NA1

<111>

P ME NB 1

<112>

P ME NC 1

<113>

P AC NA 1

<120>

F FR NA 1

<121>

F SR NA 1

<122>

F SC NA 1

<123>

F LS NA 1

<124>

F AF NA 1

<125>

F SG NA 1

<126>

F DR TA 1a

^a Пустая или проставляют только Х.

Серые прямоугольники: опции не требуются.

Черный прямоугольник: опция, не разрешенная в настоящем стандарте. Пустой прямоугольник: функция или ASDU не используется.

Маркировка Идентификатора типа/Причины передачи:

X - используется только в стандартном направлении;

R - используется только в обратном направлении

B - используется в обоих направлениях.

6. Основные прикладные функции

6.1. Инициализация станции

(Параметр, характерный для станции; если функция используется, то прямоугольник маркируется знаком X.) I I - Удаленная инициализации 6.2. Циклическая передача данных

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих направлениях.)

I Х I - Циклическая передача данных

• 6.3. Процедура чтения

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих направлениях)

I I - Процедура чтения

• 6.4. Спорадическая передача

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих направлениях.) |~Х - Спорадическая передача

• 6.5. Дублированная передача объектов информации при спорадической причине передачи

(Параметр, характерный для станции; каждый тип информации маркируется знаком X, если оба типа - Type ID без метки времени и соответствующий Type ID с меткой времени - выдаются в ответ на одиночное спорадическое изменение в контролируемом объекте.)

Следующие идентификаторы типов, вызванные одиночным изменением состояния объекта информации, могут передаваться последовательно. Индивидуальные адреса объектов информации, для которых возможна дублированная передача, определяются в проектной документации.

- Одноэлементная информация M_SP_NA_1, M_SP_TA_1, M_SP_TB_1, M_PS_NA_1

- Двухэлементная информация M_DP_NA_1, M_DP TA 1, M_DP_TB_1

- Информация о положении отпаек M_ST_ NA_1, M_ST_TA_1, M_ST_TB_ 1

- Строка из 32 бит M_BO_NA_1, M_BO_TA_1, M_BO_TB_1 (если определено для конкретного проекта, см. 7.2.1.1)

I I - Измеряемое значение, нормализованное M_ME_NA_1, M_ME_TA_1,

M_ME_ ND_1, M_ME_TD_1

I I - Измеряемое значение, масштабированное M_ME_NB_1, M_ME_TB_1, M_ME_TE_1

I I - Измеряемое значение, короткий формат с плавающей запятой M_ME_NC_1, M_ME_TC_1, M_ME_TF_1

6.6. Опрос станции

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном в обоих

направлении, знаком R - если используется только в обратном направлении, знаком B - если используется направлениях.)
|~X - Общий
1   1   - Группа 1	□	- Группа 7	1   1 - Группа 13
1   1   - Группа 2	□	- Группа 8	1   1 - Группа 14
1   1   - Группа 3	□	- Группа 9	1   1 - Группа 15
1   1   - Группа 4	□	- Группа 10	1   1 - Группа 16
1   1   - Группа 5	□	- Группа 11	- Адреса объектов информации, принадлежащих каждой группе,

I I - Запрос счетчиков группы 3

I I - Запрос счетчиков группы 4 6.9. Загрузка параметра

(Параметр, характерный для объекта; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих направлениях.)

- Пороговое значение величины

- Коэффициент сглаживания

- Нижний предел для передачи значений измеряемой величины

- Верхний предел для передачи значений измеряемой величины

• 6.10. Активация параметра

(Параметр, характерный для объекта; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих направлениях.)

I I - Активация/деактивация постоянной циклической или периодической передачи адресованных объектов

• 6.11. Процедура тестирования

(Параметр, характерный для станции, маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении знаком, знаком B - если используется в обоих направлениях.)

I I - Процедура тестирования

• 6.12. Пересылка файлов

(Параметр, характерный для станции; маркируется знаком X, если функция используется)

• 6.13. Пересылка файлов в направлении контроля

- Прозрачный файл

- Передача данных о повреждениях от аппаратуры защиты

- Передача последовательности событий

- Передача последовательности регистрируемых аналоговых величин

• 6.14. Пересылка файлов в направлении управления

I I - Прозрачный файл

• 6.15. Фоновое сканирование

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих направлениях.)

I I - Фоновое сканирование

• 6.16. Получение задержки передачи

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, знаком B - если используется в обоих направлениях.)

I---Получение задержки передачи

6.17. Определение тайм-аутов

Параметр	Значение по умолчанию	Примечания	Выбранное значение
to	30 с	Тайм-аут при установлении соединения	30 с
t1	15 с	Тайм-аут при посылке или тестировании APDU	15 с
t2	10 с	Тайм-аут для подтверждения в случае отсутствия сообщения с данными t2<ti	10 с
t3	20 с	Тайм-аут для посылки блоков тестирования в случае долгого простоя	20 с

Максимальный диапазон значений для всех тайм-аутов равен: от 1 до 255 с с точностью до 1с.

6.18. Максимальное число k неподтвержденных APDU формата I и последних подтверждающих APDU (w)

Параметр	Значение по умолчанию	Примечания	Выбранное значение
K	12 APDU	Максимальная разность между переменной состояния передачи и номером последнего подтвержденного APDU	12 APDU
W	8 APDU	Последнее подтверждение после приема w APDU формата I	8 APDU

Максимальный диапазон значений k: от 1 до 32767 = (2¹⁵-1) APDU с точностью до 1 APDU. Максимальный диапазон значений w: от 1 до 32767 APDU с точностью до 1 APDU (Рекомендация: - значение w не должно быть более двух третей значения k).

6.19. Номер порта

Параметр	Значение	Примечание
Номер порта	2404	Во всех случаях

6.20. Набор документов RFC 2200

Набор документов RFC 2200 - это официальный Стандарт, описывающий состояние стандартизации протоколов, используемых в Интернете, как определено Советом по Архитектуре Интернет (IAB). Предлагается широкий спектр существующих стандартов, используемых в Интернете. Соответствующие документы из RFC 2200, определенные в настоящем стандарте, выбираются пользователем настоящего стандарта для конкретных проектов.

- Ethernet 802.3

- Последовательный интерфейс X.21 [2]

- Другие выборки из RFC 2200 7. Дополнение к протоколу согласования

7.1. IP - адреса оборудования Адреса задаются настройкой прибора

IP адрес	Задает адрес прибора по протоколу IP
Маска подсети	Задает структуру сети по протоколу IP
Шлюз	Задает адрес шлюза для протокола IP
MAC адрес	Задает адрес прибора в сети Ethernet

7.2. Использование функции управление пересылкой данных

[X STARTDT/ STOPDT 7.3. Основные прикладные функции

Использование группового запроса FFFF

Период синхронизации времени

|~Х Использование бита SU - летнее время (только если не используется время GMT)

7.4. Использование

и

в зависимости от причины

Причина передачи	Классификатор переменной структуры бит «SQ»	Используемый размер кадра
<1> циклическая	1	1-249 байт
<3> спорадическая	0	1-249 байт
<20> ответ на опрос станции	1	1-249 байт

7.5. Распределение адресов и состав передаваемой информации в направлении КИС СО

Состав передаваемой телеинформации

Тип ASDU

Значение измеряемой

величины ASDU13

Передаваемая информация	Адреса информационных объектов	Положение фиксированной точки
Фазное напряжение Ua, B	16385 (0x4001)	нет
Фазное напряжение Ub, B	16386 (0x4002)	нет
Фазное напряжение Uc, B	16387 (0x4003)	нет
Линейное напряжение Uab, В	16388 (0x4004)	нет
Линейное напряжение Ubc, В	16389 (0x4005)	нет
Линейное напряжение Uca, В	16390 (0x4006)	нет
Фазный ток la, A	16391 (0x4007)	нет
Фазный ток Ib, A	16392 (0x4008)	нет
Фазный ток Ic, A	16393 (0x4009)	нет
Активная мощность по фазе Pa, кВт	16394 (0x400A)	нет
Активная мощность по фазе Pb, кВт	16395(0x400B)	нет
Активная мощность по фазе Pc, кВт	16396 (0x400C)	нет
Активная мощность P, кВт	16397 (0x400D)	нет
Реактивная мощность по фазе Qa, кВАр	16398(0x400E)	нет
Реактивная мощность по фазе Qb, кВАр	16399 (0x400F)	нет
Реактивная мощность по фазе Qc, кВАр	16400 (0x4010)	нет
Реактивная мощность Q, кВАр	16401 (0x4011)	нет
Суммарная полная мощность S, кВА	16402 (0x4012)	нет
Коэффициент мощности PF (cosф)	16403 (0x4013)	нет
Частота F, Гц	16404 (0x4014)	нет
Среднее значение фазных напряжений Unavg, В	16406 (0x4016)	нет
Среднее значение линейных напряжений Ulavg, В	16407 (0x4017)	нет
Среднее значение фазных токов lavg, А	16408 (0x4018)	нет
Полная мощность по фазе Sa, кВА	16409 (0x4019)	нет
Полная мощность по фазе Sb, кВА	16410 (0x401A)	нет
Полная мощность по фазе Sc, кВА	16411 (0x401B)	нет
Коэффициент мощности по фазе PFа	16412 (0x401C)	нет
Коэффициент мощности по фазе PFb	16413 (0x401D)	нет
Коэффициент мощности по фазе PFc	16414 (0x401E)	нет

Перечень телесигналов

Наличие и количество дискретных входов определяется исполнением прибора. Максимальное количество дискретных входов - 6.

Тип ASDU	Передаваемая Информация	Адреса информационных объектов	Признак двухэлементной информации
Одноэлементная информация ASDU1	Дискретный вход DI1	1 (0x0001)	нет
	Дискретный вход DI2	2 (0x0002)	нет
	Дискретный вход DI3	3 (0x0003)	нет
	Дискретный вход DI4	4(0x0004)	нет
	Дискретный вход DI5	5 (0x0005)	нет
	Дискретный вход DI6	6 (0x0006)	нет

Перечень объектов телеуправления

Наличие и количество релейных выходов определяется исполнением прибора. Максимальное количество релейных выходов - 4.

Тип ASDU	Передаваемая Информация	Адреса информационных объектов	Признак двухэлементной информации
Однопозици-	Релейный выход DO1	24577 (0x6001)	нет
онная	Релейный выход DO2	24578 (0x6001)	нет
команда	Релейный выход DO3	24579 (0x6001)	нет
ASDU45	Релейный выход DO4	24580 (0x6001)	нет

Лист регистрации изменений

Номера листов (страниц)

ООО «Комплект-Сервис»

125438, г. Москва, 2-й Лихачевский пер., д.1, стр. 11

Тел.: 8(800)200-20-63, +7(495)788-92-63

www.ksrv.ru, support@ksrv.ru

97
