УТВЕРЖДАЮ Технический директор ООО «ИЦРМ»

М. С. Казаков

2018 г.

Модули управления выключателем с функциями РЗА и счётчика электроэнергии серии СМ15

Методика поверки

ИЦРМ-МП-120-18 г. Москва

Содержание 1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки распространяется на модули управления выключателем с функциями РЗА и счётчика электроэнергии серии СМ_15 (далее по тексту -модули управления) и устанавливает методику их первичной и периодической поверок.

  • 1.2 На периодическую поверку следует предъявлять модуль управления в процессе эксплуатации и хранения, который был подвергнут регламентным работам необходимого вида, и в эксплуатационных документах на который есть отметка о выполнении указанных работ.

  • 1.3 Интервал между поверками в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации, но не реже одного раза в 8 лет.

  • 1.4 Основные метрологические характеристики модуля управления приведены в таблицах 1-3

Таблица 1 - Метрологические характеристики модулей управления и параметры входных аналоговых каналов для подключения комбинированных датчиков тока и напряжения

Наименование характеристики

Значение

Класс точности модулей управления при измерении активной электрической энергии

0,5s1)

Класс точности модулей управления при измерении реактивной электрической энергии

I2)

Номинальный сигнал измерения напряжения Uuhom, мВ

192А/3,1120А/3

Диапазон сигналов измерения напряжения (от Uuum до С/цМакс)3), мВ

от 144/л/З до

1417,5А/3

Коэффициент датчика напряжения &дн, мВ/кВ

32

Диапазон коэффициентов датчиков напряжения (от £днмин до &дн-макс)4\ мВ/кВ

от 30 до 35

Номинальный сигнал измерения тока С//Ном, мВ

150

Диапазон сигналов измерения тока (от UjMm до С//макс)5), мВ

от 1,485 до 5817,6

Коэффициент датчика тока &дт, мВ/А

3

Диапазон коэффициентов датчиков тока (от &дтмин до Лдтмакс)6), мВ/А

от 2,97 до 3,03

Примечания

пределы допускаемых погрешностей представлены в таблице 5-7;

  • 2) пределы допускаемых погрешностей представлены в таблице 8-10.

  • 3) Uumhh (СЛ/макс) - минимальное (максимальное) значение измерения сигнала напряжения;

  • 4) &днмин (^днмакс) - минимальное (максимальное) значение коэффициента датчика напряжения;

  • 5) U/мт (СЛмакс) - минимальное (максимальное) значение сигнала измерения тока;

  • 6) &дтмин (^дтмакс) - минимальное (максимальное) значение коэффициента датчика тока.

Таблица 2 - Пределы допускаемой основной относительной погрешности при измерении ак тивной электрической энергии прямого и обратного направлений для класса точности 0,5 S

Значение напряжения сигнала измерения тока, мВ

COS ф

Пределы допускаемой основной относительной погрешности, %

0,01 • Uihom 5 Ui < 0,05 ■ Uihom

1

+1,0

0,05" U/ном — Ui < tZ/макс

±0,5

0,02" Uihom 5 Ui < 0,10" (7/ном

0,5

±1,0

0,10’£7/нОм< Ul< (//макс

±0,6

0,1 О’ Uihom <Ul 5 Uim&kc

0,25

±1,0

Таблица 3 - Пределы допускаемой основной относительной погрешности при измерении ре-активной электрической энергии прямого и обратного направлений для класса точности 1,0

Значение напряжения сигнала измерения тока, мВ

БШф

Пределы допускаемой основной относительной погрешности, %

0,01 ■ (7/ном — Ui < 0,05 • Uihom

1

+1,5

0,05' Uihom <Ul< (//макс

±1,0

0,02' (7/ном 5 Ui < 0,1 О’ t/уном

0,5

+1,5

0,10 ’(//Н0М< Ul< UlM&KC

±1,0

0,10’(//HOm< Ul< (//макс

0,25

+1,5

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки выполняют операции, указанные в таблице 4. Таблица 4

Наименование операции поверки

Номер пункта методики поверки

Необходимость выполнения

при первичной поверке

при периодической поверке

Внешний осмотр

8.1

Да

Да

Проверка электрической прочности изоляции

8.2

Да

Нет

Проверка электрического сопротивления изоляции

8.3

Да

Да

Опробование

8.4

Да

Да

Подтверждение соответствия программного обеспечения

8.5

Да

Да

Продолжение таблицы 4

Наименование операции поверки

Номер пункта методики поверки

Необходимость выполнения

при первичной поверке

при периодической поверке

Проверка стартового напряжения сигнала измерения тока (чувствительности)

8.6

Да

Да

Проверка отсутствия самохода

8.7

Да

Да

Определение метрологических характеристик

8.8

Да

Да

  • 2.2 Последовательность проведения операций поверки обязательна.

  • 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки модулей управления бракуют и его поверку прекращают.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 5.

  • 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке.

  • 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Таблица 5

Наименование, обозначение

Номер пункта методики

Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики

Основные средства поверки

1. Установка компарирующая

8.6 - 8.8

Установка поверочная векторная компарирующая УПВК-МЭ 61850, per. № 60987-15

2. Калибратор

8.6-8.8

Калибратор          многофункциональный

CALIBRO 142, per. № 39949-15

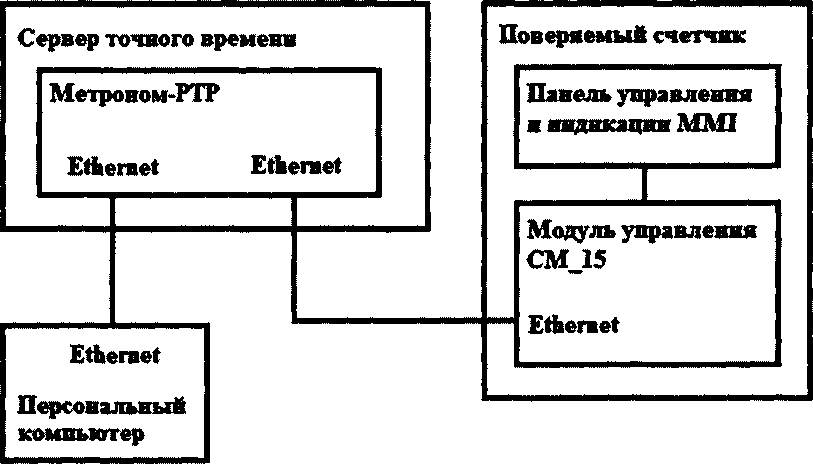

3. Сервер точного времени

8.8

Устройство синхронизирующее Метроном-

РТР, per. №66731-17

Вспомогательные средства поверки

4. Шунты

8.6, 8.8

Шунт безреактивный MP3060 75 мВ, 5 А, ±0,05%, ±20 ppm (15 мОм)

8.8

Шунт переменного тока эталонный 1 А (1 Ом) в составе установки поверочной векторной компарирующей УПВК-МЭ 61850, per. № 60987-15

5. Делитель

8.6-8.8

Делитель напряжения индуктивный ДНИ-3.1 в составе установки поверочной универсальной УППУ-МЭ 3.1КМ-С, per. № 57346-14

Продолжение таблицы 5

Наименование, обозначение

Номер пункта методики

Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики

6. Установка для проверки параметров электрической безопасности

8.2 - 8.3

Установка для проверки параметров электрической безопасности GPT-79803, per. № 58755-14

7. Термогигрометр электронный

8.1 -8.8

Термогигрометр электронный «CENTER» модель 313, per. № 22129-09

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускаются лица, имеющие документ о повышении квалификации в области поверки средств измерений электротехнических и магнитных величин.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на контроллеры и применяемые средства поверки.

  • 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • -    температура окружающего воздуха от +21 до +25 °C;

  • -     относительная влажность воздуха от 30 до 80 %.

  • 6.2 Для контроля температуры окружающей среды и относительной влажности воздуха использовать термогигрометр электронный «CENTER» модель 313.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • -    провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

  • -    выдержать модуль управления в условиях окружающей среды, указанных в п. 6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п.6.1;

  • -     подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

При проведении внешнего осмотра модуля управления проверяют:

  • -     отсутствие механических повреждений и внешних дефектов корпуса, разъемов, светодиодной индикации;

  • -     отсутствие потеков воды;

  • -    наличие и соответствие надписей на элементах корпуса функциональному назначению.

Результат внешнего осмотра считают положительным, если соблюдаются вышеупомянутые требования.

  • 8.2 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции напряжением переменного тока проводить с помощью установки для проверки параметров электрической безопасности GPT-79803 (далее по тексту- GPT-79803) в следующей последовательности:

  • 1) Подключить GPT-79803 между цепями согласно таблице 6;

  • 2) Подать от установки на точки приложения испытательное напряжение переменного тока частотой 50 Гц в соответствии с таблицей 6.

Таблица 6

Значение испытательного напряжения переменного тока, кВ

Модификация модуля управления

Точка приложения испытательного напряжения

2,0

СМ_15_2, СМ_15_3

Х2(1-10)2), ХЗ(1-4)

СМ_15_4

Х2(1-4),Х4(1-10), Х5(1-4)

СМ_15_5

Х1(1-18), Х2(1-7), Х4(1-4), Х6(1-10), Х7(1-

4)

СМ_15_6

Х1(1-10), Х2(1-4), Х4(1-10), Х5(1-4), Х7(1-10), X8(l-4), XI0(1-10), XI 1(1-4)

Примечания

Испытания проводятся между каждой из указанных цепей и землей, а также между цепями;

2) Обозначение Х2(1-10) означает, что соединены вместе выводы клемм с 1 по 10 клеммника Х2.

  • 3) Выдержать изоляцию под действием испытательного напряжения в течение 1 мин.

  • 4) Снизить испытательное напряжение до нуля и отключить GPT-79803.

Результаты проверки считаются положительными, если во время проверки не произошло пробоя или перекрытия изоляции испытуемых цепей.

  • 8.3 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводить при помощи GPT-79803 в следующей последовательности:

  • 1)   Подключить GPT-79803 между цепями, указанными в таблице 6.

  • 2)   Установить на выходе установки GPT-79803 напряжение постоянного тока 500 В.

  • 3)   Провести измерение электрического сопротивления изоляции.

Результаты проверки считают удовлетворительными, если значение сопротивления изоляции составило не менее 100 МОм.

  • 8.4 Опробование

Опробование проводят в следующей последовательности:

  • 1) Подключить модуль управления к сети переменного тока 220 В и подать на вход модуля управления напряжение питания. Клеммы модуля управления для подачи напряжения питания отражены в таблице 7.

Таблица 7

Модификация модуля управления

Клеммы для подачи напряжения питания

СМ 15 2, СМ 15 3

Х3(2)-Х3(3)

СМ 15 4, СМ 15 6

Х2(2)-Х2(3)

СМ 15 5

Х4(2)-Х4(3)

  • 2)   При подаче напряжения питания проконтролировать включение панели управления и индикации MMI (далее - MMI) и работу светодиодной индикации;

  • 3)   Проверить работоспособность и соответствие функциональному назначению клавиш управления MMI согласно руководству по эксплуатации.

Результаты считают положительными, если при подаче питания происходит включение MMI и светодиодной индикации, а также если сохранена работоспособность и функциональность клавиш управления MMI.

  • 8.5 Подтверждение соответствия программного обеспечения.

Подтверждение соответствия программного обеспечения (далее - ПО) проводят в следующей последовательности:

  • 1) Подключить модуль управления к сети переменного тока 220 В и подать на вход модуля напряжение питания. Клеммы модуля управления для подачи напряжения питания отражены в таблице 7.

  • 2) Считать номер версии встроенного ПО. Для этого на MMI с помощью клавиш управления пройти в меню «Основное меню» / «Индикация» / «Идентификация».

  • 3) Сравнить номер версии ПО с данными, представленными в описании типа.

Результаты считают положительными, если номер версии ПО соответствует данным, представленным в описании типа.

  • 8.6  Проверка стартового напряжения сигнала измерения тока (чувствительности)

Проверка стартового напряжения сигнала измерения тока проводится при помощи калибратора многофункционального CALIBRO 142 (далее по тексту - калибратор), шунта безре-активного 15 мОм (далее по тексту - шунт), делителя напряжения индуктивного ДНИ-3.1 (далее по тексту - делитель) и установки поверочной векторной компарирующей УПВК-МЭ 61850 (далее по тексту - УПВК) в следующей последовательности:

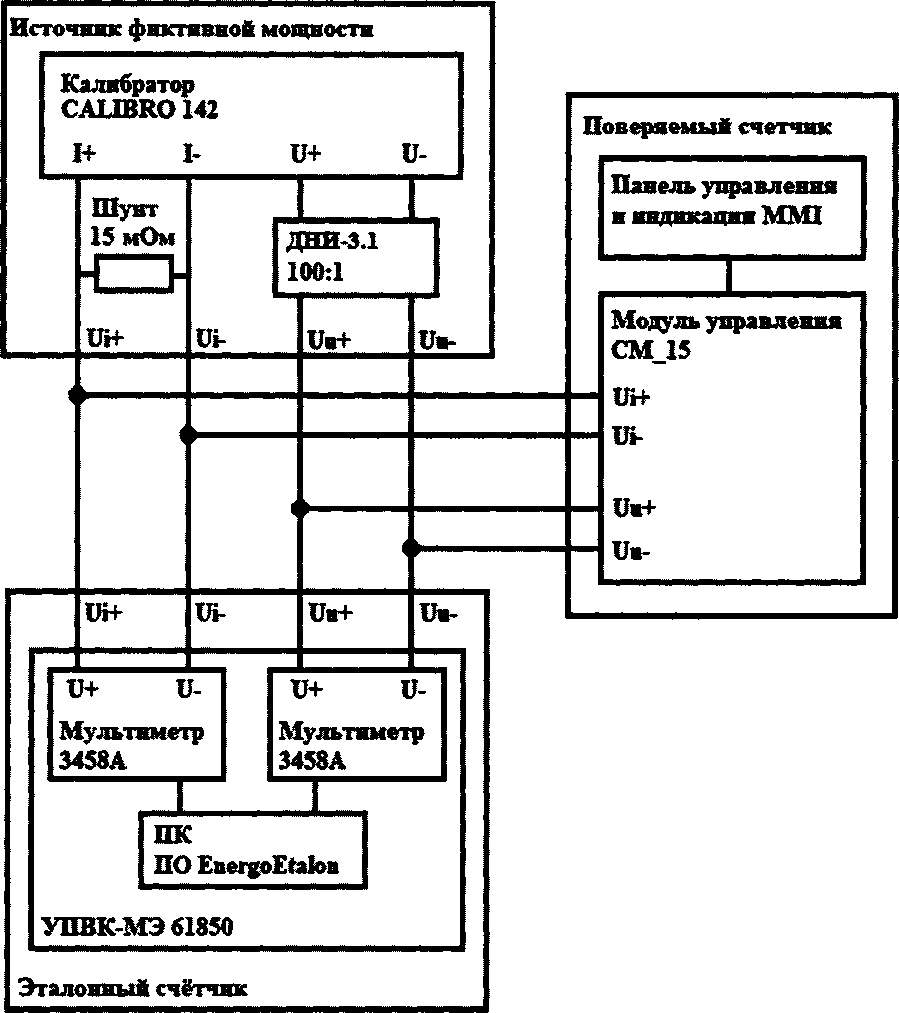

  • 1) Собрать испытательную схему в соответствии с рисунком А.1 Приложения А.

  • 2) Настроить ПО EnergoEtalon на ПК в составе УПВК. Для этого в ПО EnergoEtalon установить:

  • - для мультиметра 345 8А в канале сигнала измерения тока минимальный коэффициент датчика тока /сдтмин - 2,97 мВ/А;

  • - для мультиметра 345 8А в канале сигнала измерения напряжения минимальный коэффициент датчика напряжения /сднмин - 30 мВ/кВ.

  • 3) Настроить коэффициенты датчиков тока и напряжения в модуле управления. Для этого на MMI с помощью клавиш управления пройти в меню «Основное меню» / «Настройки» / «Системные параметры» / «Измерения» и установить:

  • - коэффициенты датчиков тока IkXl, IkX2, IkX3 равные минимальным коэффициентам датчиков тока /сдтмин _ 2,97 мВ/А;

  • - коэффициенты датчиков напряжения UX1, UX2, UX3 равные минимальным коэффициентам датчиков напряжения /сднмин ~ 30 мВ/кВ.

  • 4) Активировать режим поверки модуля управления. Для этого на MMI с помощью клавиш управления пройти в меню «Основное меню» / «Управление с панели» / «Коммерческий учёт» и выполнить команду «Включить режим поверки».

  • 5) Обнулить энергии режима поверки модуля управления. Для этого на MMI с помощью клавиш управления пройти в меню «Основное меню» / «Управление с панели» / «Коммерческий учёт» и выполнить команду «Обнулить энергии режима поверки».

  • 6) При помощи калибратора, делителя и шунта воспроизвести следующие сигналы:

  • -   для модуля управления класса точности 0,5 S при измерении активной электрической энергии прямого направления:

vu = Чит« ■ (^Т1): и1 = °’001 •    ■ (^7); cosp = 1

  • -  для модуля управления класса точности 0,5S при измерении активной электрической энергии обратного направления:

Ull = Уином '          ■ У' = 0001 ' У/Н«» '          : C°Sf = ~ 1

  • - для модуля управления класса точности 1 при измерении реактивной электрической энергии прямого направления:

Уц = Уином •          ; У, = 0,002 • У,иом •         ; sinp = 1

  • - для модуля управления класса точности 1 при измерении реактивной электрической энергии обратного направления:

Uu = ym.„ • (^); У, = 0,002 ■ и,тп ■        ; stop = - 1

  • 7) Проверку проводят, наблюдая за приращением показаний соответствующих счётчиков энергии модуля управления. Для отображения данных счётчиков на MMI с помощью клавиш управления пройти в меню «Основное меню» / «Индикация» / «Режим поверки коммерческого учёта».

  • 8) Модуль управления должен начинать непрерывную регистрацию показаний активной и реактивной энергии.

Результаты считают положительными, если при значениях сигналов согласно операции 6) модуль управления начинает и продолжает регистрировать показания активной и реактивной энергии.

  • 8.7 Проверка отсутствия самохода

Проверка отсутствия самохода проводится при помощи калибратора, делителя и УПВК в следующей последовательности:

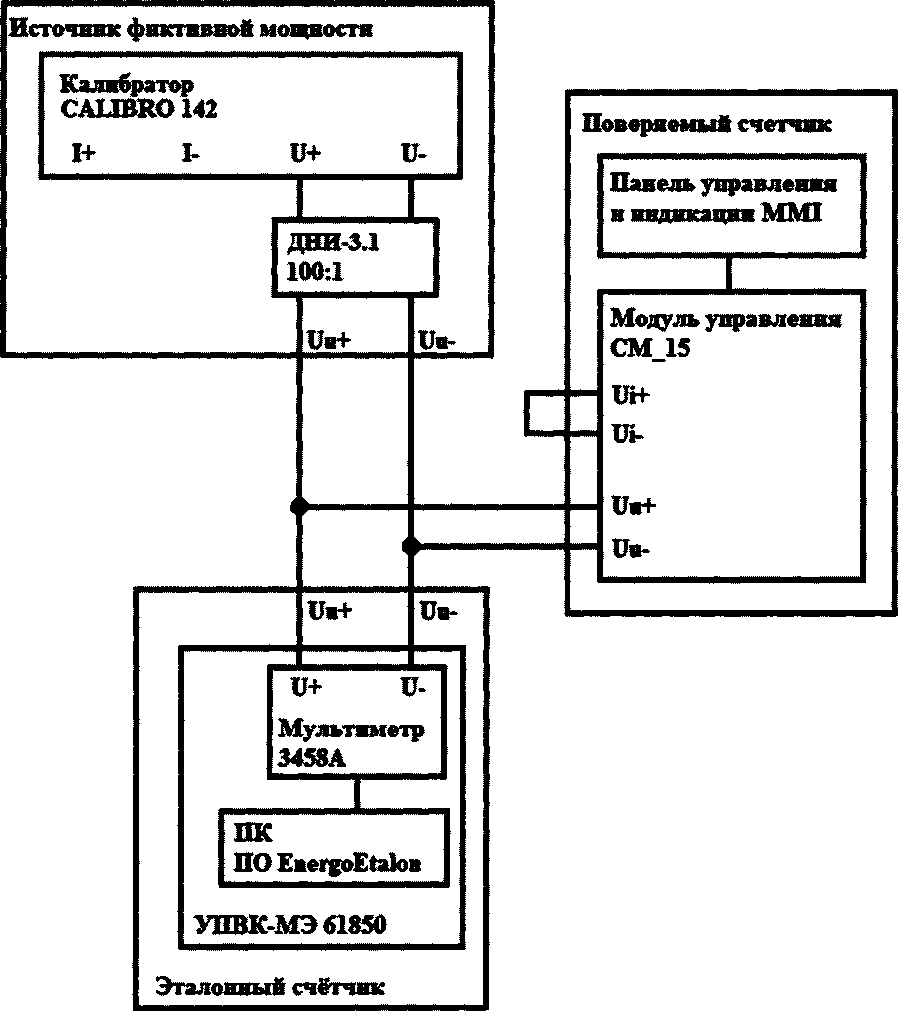

  • 1) Собрать испытательную схему в соответствии с рисунком А.2 Приложения А.

  • 2) Настроить ПО EnergoEtalon на ПК в составе УПВК. Для этого в ПО EnergoEtalon установить для мультиметра 345 8А в канале сигнала измерения напряжения максимальный коэффициент датчика напряжения /еднмакс - 35 мВ/кВ.

  • 3) Настроить коэффициенты датчиков тока и напряжения в модуле управления. Для этого на MMI с помощью клавиш управления пройти в меню «Основное меню» / «Настройки» / «Системные параметры» / «Измерения» и установить:

  • - коэффициенты датчиков тока IkXl, IkX2, IkX3 равные максимальным коэффициентам датчиков тока /едтмакс ~ 3,03 мВ/А;

  • - коэффициенты датчиков напряжения UX1, UX2, UX3 равные максимальным коэффициентам датчиков напряжения /сднмакс - 35 мВ/кВ.

  • 4) Активировать режим поверки модуля управления. Для этого на MMI с помощью клавиш управления пройти в меню «Основное меню» / «Управление с панели» / «Коммерческий учёт» и выполнить команду «Включить режим поверки».

  • 5) Обнулить энергии режима поверки модуля управления. Для этого на MMI с помощью клавиш управления пройти в меню «Основное меню» / «Управление с панели» / «Коммерческий учёт» и выполнить команду «Обнулить энергии режима поверки».

  • 6) При помощи калибратора и делителя воспроизвести сигнал напряжения 1,15 ■ 1/умакс (при закороченных входах сигналов измерения тока модуля управления);

  • 7) После приложения сигнала напряжения, равного 1,15 • (/Умакс измеряемая энергия должна соответствовать критерию:

    ДЖРсх

    у      ^1/ном ’ ^/ном д х

    Rcx ■ к      3

    кДНмакс кДТмакс

    (1)

    AWqcX — ^сх '

    ^Цном ' ^/ном ^ДНмакс ' ^ДТмакс

    ' btwQ

    (2)

где Atwp - время измерения активной электрической энергии (минимальное допустимое время проведения испытания определяется по формуле (3)), с;

AtjvQ - время измерения реактивной электрической энергии (минимальное допустимое время проведения испытания определяется по формуле (4)), с;

ксх - коэффициент самохода (для класса точности 0,5S ксх = 1 ■ 10-4, для класса точности 1 /ссх = 1,25 • 10-4);

^днмакс, ^дтмакс - максимальные коэффициенты датчиков тока и напряжения.

^ДНмакс ' ^ДТмакс

^1/ном ' ^/ном

(3)

дс

wQ

> &WQ

^ДНмакс ' ^ДТмакс

^1/ном ' ^/ном

(4)

где ДИр, LWq - дискретность измерения активной и реактивной энергии (для модуля управления составляет 0,1 Вт ч и 0,1 вар ч, соответственно).

  • 8) В течение времени, выбранного с учётом формул (3) и (4), проводят наблюдение за приращением показаний счётчиков энергии модуля управления. Для отображения данных счётчиков на MMI с помощью клавиш управления пройти в меню «Основное меню» / «Индикация» / «Режим поверки коммерческого учёта».

Результаты проверки считаются положительными, если при выполнении операции 7) за время наблюдения измеренное значение активной и реактивной энергии удовлетворяет критериям (1) и (2).

  • 8.8 Определение метрологических характеристик

    • 8.8.1 Определение основной относительной погрешности измерения активной и реактивной электрической энергии прямого и обратного направления.

Проверку основной относительной погрешности при измерении активной и реактивной электрической энергии проводить при помощи калибратора, шунтов 15 мОм и 1 Ом, делителя и УПВК при значениях сигналов измерения тока Ui и напряжения Uy, указанных в таблицах 8 - 9 в следующей последовательности:

  • 1) Собрать необходимую испытательную схему, указанную в таблицах 8 и 9.

  • 2) Настроить ПО EnergoEtalon на ПК в составе УПВК. Для этого в ПО EnergoEtalon установить:

  • - для мультиметра 345 8А в канале сигнала измерения тока необходимый коэффициент датчика тока /сдт в соответствии с таблицами 8-9;

  • - для мультиметра 345 8А в канале сигнала измерения напряжения необходимый коэффициент датчика напряжения кдН в соответствии с таблицами 8-9.

  • 3) Настроить коэффициенты датчиков тока и напряжения в модуле управления. Для этого на MMI с помощью клавиш управления пройти в меню «Основное меню» / «Настройки» / «Системные параметры» / «Измерения» и установить:

  • - коэффициенты датчиков тока IkXl, IkX2, IkX3 равные необходимым коэффициентам датчиков тока кдт в соответствии с таблицами 8-9;

  • - коэффициенты датчиков напряжения UX1, UX2, UX3 равные необходимым коэффициентам датчиков напряжения /сдн в соответствии с таблицами 8-9.

  • 4) Активировать режим поверки модуля управления. Для этого на MMI с помощью клавиш управления пройти в меню «Основное меню» / «Управление с панели» / «Коммерческий учёт» и выполнить команду «Включить режим поверки».

  • 5) Обнулить энергии режима поверки модуля управления. Для этого на MMI с помощью клавиш управления пройти в меню «Основное меню» / «Управление с панели» / «Коммерческий учёт» и выполнить команду «Обнулить энергии режима поверки».

  • 6) При помощи калибратора, делителя и шунтов воспроизвести сигналы тока и напряжения в соответствии с таблицами 8-9. Время подачи сигналов тока и напряжения от калибратора для каждого из испытаний должно удовлетворять формулам (5) и (6)

    MWp > ди/р • юоо •кдн'кдт

    1

    COS(p

    (5)

    UWq > &WQ 1000 ■

    1

    siny

    (6)

  • 7) Считать с ПО EnergoEtalon значения активной Рэ и реактивной мощности.

  • 8) Рассчитать по формулам (7) и (8) значения эталонной активной РУрэ(Втч) и реактивной И7<2э(варч) энергии.

    И/рэ = Рэ

    ^Wp

    3600

    (7)

^Wq

(8)

3600

  • 9) По истечении времени подачи сигналов тока и напряжения считать с MMI модуля управления приращения показаний счётчиков активной ИрП(Вт ч) и реактивной И7дП(вар ч) энергии. Для отображения данных счётчиков на MMI с помощью клавиш управления пройти в меню «Основное меню» / «Индикация» / «Режим поверки коммерческого учёта».

  • 10) Рассчитать значение относительной погрешности измерения активной <5Wp(%) и реактивной 5Wq(%) энергии по формулам (9) и (10)

Wpn — №РЭ

SWp = рп       . tooo/p                                   (9)

икрэ

Won — Wo3

SWq = кэ '100%                           (10)

Результаты проверки считаются положительными, если полученные значения погрешностей измерения активной и реактивной энергии (в прямом и обратном направлении) не превышают значений, приведенных в таблицах 8-9.

Номер испытания

Значение сигнала тока Uh мВ

Коэффициент датчика тока /сдТ, мВ/А

Значение сигнала напряжения иимВ

Коэффициент датчика напряжения /сдН, мВ/кВ

COS(p

Испытательная схема

Пределы допускаемой основной относительной погрешности, %

1

о 01 - г/    - ^Tmhh

U,U1 17/ном

/Сдт

^ДТмин

^Л/ном

^ДН

1

Рис. А. 1

±1,0

2

0,05 • У/ном

/СдТ

Рис. А. 1

±0,5

3

^Лном

/СдТ

Рис. А.З

±0,5

4

^/макс

^ДТмакс

Рис. А.4

±0,5

5

0 0° - If    - ^ДТмин

и1ном    .

/СдТ

^ДТмин

^Л/ном

^ДН

0,5

Рис. А.1

±1,0

6

0,10 ■ tl/HOM

/СдТ

Рис. А. 1

±0,6

7

^Лном

/СдТ

Рис. А.З

±0,6

8

^Лмакс

^ДТмакс

Рис. А.4

±0,6

9

0 10 If   Лдтмин

U,1U С//ном

/Сдт

^ДТмин

^1/ном

^ДН

0,25

Рис. А. 1

±1,0

10

^Лном

/СдТ

Рис. А.З

±1,0

11

^Лмакс

^ДТмакс

Рис. А.4

±1,0

Номер испытания

Значение сигнала тока Uh мВ

Коэффициент датчика тока кдТ, мВ/А

Значение сигнала напряжения иимВ

Коэффициент датчика напряжения кдН, мВ/кВ

sin ср

Испытательная схема

Пределы допускаемой основной относительной погрешности, %

1

0 01 ■ п ■ U,U1 U/HOM   .

/СдТ

^ДТмин

1^1/НОМ

Ада

1

Рис. А. 1

±1,5

2

0,05 ■ I//H0M

/СдТ

Рис. А. 1

±1,0

3

И/ном

/СдТ

Рис. А.З

±1,0

4

И/макс

^ДТмакс

Рис. А.4

±1,0

5

л (р . и    . ^ДТмин

U,UZ "/ном   .

ЛДТ

^ДТмин

1^1/НОМ

Ада

0,5

Рис. А. 1

±1,5

6

0,10 ■ t//HOM

/СдТ

Рис. А. 1

±1,0

7

И/НОМ

/СдТ

Рис. А.З

±1,0

8

^Лмакс

^ДТмакс

Рис. А.4

±1,0

9

0 10-1/ -кдгмин иди и/ном

/СдТ

^ДТмин

1^1/НОМ

^ДН

0,25

Рис. А.1

±1,5

10

^Лном

/СдТ

Рис. А.З

±1,5

11

1^/макс

^ДТмакс

Рис. А.4

±1,5

  • 8.8.2 Определение основной абсолютной погрешности хода встроенных часов Определение основной абсолютной погрешности хода встроенных часов осуществляется при помощи устройства синхронизирующего Метроном-РТР (далее по тексту - Метроном) в следующей последовательности:

  • 1)  Собрать испытательную схему в соответствии с рисунком А.5 Приложения А.

  • 2)  Включить Метроном в соответствии с руководством по эксплуатации.

  • 3)  Синхронизировать модуль управления с Метрономом.

  • 4)  Убедиться, что показания встроенных часов модуля управления и Метронома совпадают. Если данное условие не выполняется, результаты проверки считают отрицательными;

  • 5)  Отключить синхронизацию Метронома и модуля управления;

  • 6)  По истечении 3 часов сравнить показания модуля управления и Метронома;

  • 7)  Вычислить абсолютную погрешность хода встроенных часов Л Г, с/сут, по формуле (П)

(Тф-Тэ)

(И)

--24 t

где Тп - время модуля управления на момент сравнения;

Т3- время Метронома на момент сравнения;

t - время выдержки модуля управления с момента отключения от Метронома до момента сравнения временных характеристик.

Результаты считают положительными, если полученные значения абсолютной погрешности хода встроенных часов за сутки не превышают значений указанных в п.1.4.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

  • -   полное наименование аккредитованной на право поверки организации;

  • -   номер и дата протокола поверки;

  • -   наименование и обозначение поверенного средства измерений;

  • -   заводской (серийный) номер;

  • -   обозначение документа, по которому выполнена поверка;

наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);

  • -   температура и влажность в помещении;

  • -   фамилия лица, проводившего поверку;

  • -   результаты каждой из операций поверки.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

  • 9.2  При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

  • 9.3  При отрицательном результате поверки, выявленных при любой из операций поверки, описанных в таблице 2, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ отДЗгОТ: 15 г. № 1815.

    М. М. Хасанова

Инженер отдела испытаний ООО «ИЦРМ»

Приложение А

Схемы поверки модулей управления

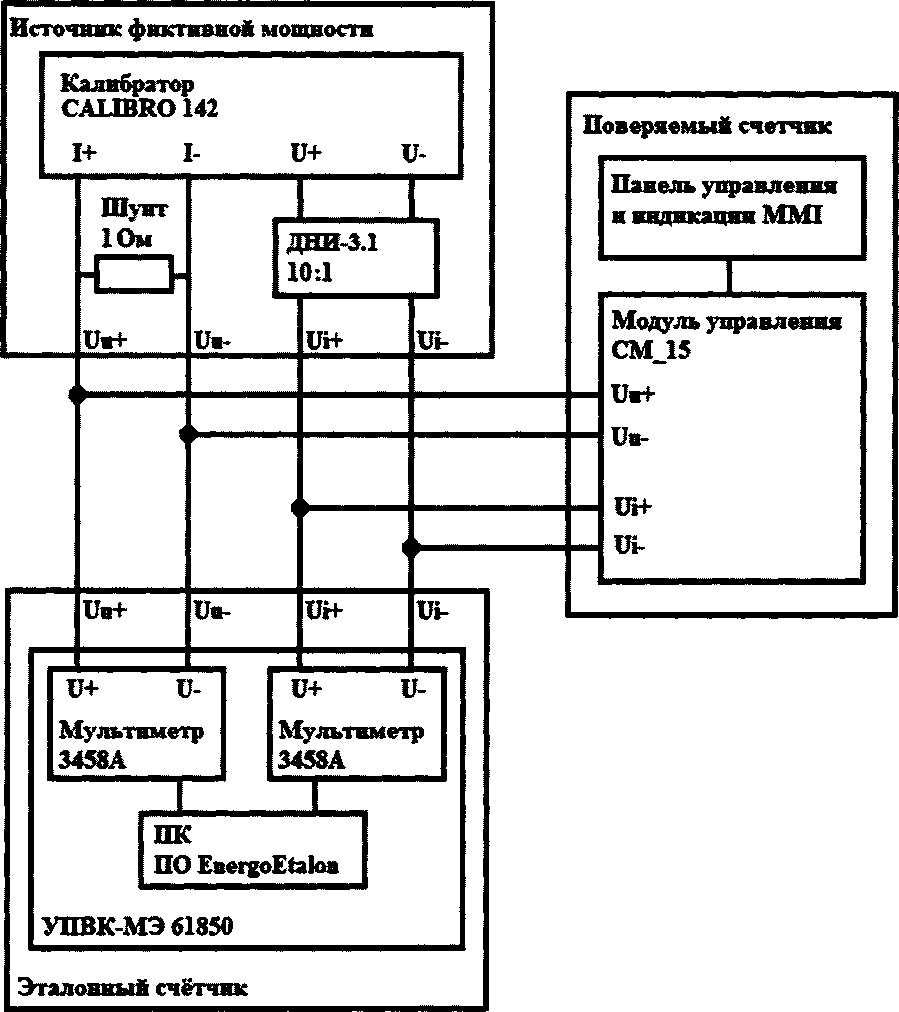

Рисунок А. 1

Рисунок А.2

Рисунок А.З

Рисунок А.4

Рисунок А. 5

20

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
