Паспорт средства измерений Датчики давления, заводской номер MT1YT0889

ПАСПОРТ СРЕДСТВА ИЗМЕРЕНИЙ

Номер в гос. реестре

26572-13

Наименование типа СИ (обозначение)

Датчики давления (PSE)

Назначение средства измерений

 Датчики давления PSE (далее по тексту - датчики) предназначены для измерений и преобразований избыточного давления и разности давлений жидкостей и газов, а также разрежения газов в нормированный выходной сигнал постоянного тока или напряжения.

Модификация

PSE мод. PSE 530

Описание типа

2013-26572-13.pdf

Тип производства

 Серийное

Заводской номер

MT1YT0889

Год производства (возраст, лет)

Год производства не указан

Производитель

Фирма "SMC Corporation"
Страна - ЯПОНИЯ

Все поверки данного средства измерений

Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
RA.RU.311341 от 2015-09-25
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЦЕНТР ПРИКЛАДНОЙ МЕТРОЛОГИИ - РОСТЕСТ"
(ФБУ "НИЦ ПМ - РОСТЕСТ")
ИНН: 7727061249
Действует		PSE мод. PSE 530ТТПериодическая05.08.202104.08.2023МИ 1997-89C-ТТ/05-08-2021/84788517ООО "ПНЕВМОПРИБОР" Нет Нет

Технические и метрологические характеристики СИ -

Датчики давления (PSE)

приведены в таблице 1. Таблица 1

Наименование характеристики

Модификация

PSE 510 | PSE 511 | PSE 512 | PSE 520

Вид измеряемого давления

избыточное

Диапазон измерений давления, МПа

от 0 до 1

от минус     „   „ .

0,1 до'0    от0 до 0-'

от 0 до 1

Пределы допускаемой основной приведенной погрешности, % от диапазона измерений

±1; ±2

Выходной сигнал, В

от 1 до 5

Напряжение питания постоянного тока, В

  • •    номинальное напряжение

  • •    допустимое рабочее напряжение

18

от 12 до 24

Потребляемая мощность, В-А, не более

0,24

0,36

Максимальное допускаемое испытательное давление, МПа

1,5

0,2

2

Диапазон рабочих температур окружающего воздуха, °С

от 0 до 50

от минус

10 до 70

Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений

±0,3

±0,4

Пределы дополнительной погрешности, вызванной изменением напряжения питания от номинального значения, % от диапазона измерений

±0,5; ±1

Масса, кг не более

0,012

0,220

Г абаритные размеры, мм диаметр корпуса длина ширина высота

30

10

30

32

61,5

Средний срок службы, лет

8

Средняя наработка до метрологического отказа, ч

20000

Продолжение таблицы 1

Наименование характеристики

Модификация

PSE 530

PSE 531

PSE 532

PSE 533

Вид измеряемого давления

избыточное

Диапазон измерений давления, МПа

от 0 до 1

от минус

0,1 до 0

от 0 до 0,1

от минус

0,1 до 0,1

Пределы допускаемой основной приведенной погрешности, % от диапазона измерений

±2

Выходной сигнал, В

от 1 до 5

Напряжение питания постоянного тока, В

•    номинальное напряжение

18

•    допустимое рабочее напряжение

от 12 до 24

Потребляемая мощность, В-А, не более

0,36

Максимальное допускаемое испытательное давление, МПа

1,5

0,5

Диапазон рабочих температур окружающего воздуха, °С

от 0 до 50

Наименование характеристики

Модификация

PSE 530 | PSE 531

PSE 532  | PSE 533

Пределы дополнительной погрешности, вызван-

ной изменением температуры окружающего воз-

±0 4

духа в диапазоне рабочих температур на каждые

Х0,4

10 °С, % от диапазона измерений

Пределы дополнительной погрешности, вызван-

ной изменением напряжения питания от номи-

±1

нального значения, % от диапазона измерений

Масса, кг не более

0,007

Г абаритные размеры, мм

диаметр корпуса

12

длина

29,4

ширина

-

высота

-

Средний срок службы, лет

8

Средняя наработка до метрологического отказа, ч

20000

Продолжение таблицы 1

Наименование характеристики

Модификация

PSE 540

PSE 541

PSE 543

PSE 550

Вид измеряемого давления

избыточное

разность давлений

Диапазон измерений давления, МПа

от 0 до 1

от минус

0,1 до 0

от минус 0,1 до 0,1

от 0 до 0,002

Пределы допускаемой основной приведенной погрешности, % от диапазона измерений

±2

±1

Выходной сигнал, •      В

от 1 до 5

от 1 до 5

•     мА

-

от 4 до 20

Напряжение питания постоянного тока, В

•    номинальное напряжение

18

•    допустимое рабочее напряжение

от 12 до 24

Потребляемая мощность, В-А, не более

0,36

Максимальное допускаемое испытательное давление, МПа

1,5

0,5

-

Максимальное рабочее избыточное давление, МПа

-

-

0,065

Диапазон рабочих температур окружающего воздуха, °С

от 0 до 50

Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений

±0,4

±0,6

Пределы дополнительной погрешности, вызван-

ной изменением напряжения питания от номинального значения, % от диапазона измерений

±0,8

±0,5

Масса, кг не более

0,001

0,035

Г абаритные размеры, мм диаметр корпуса

-

-

длина

18

46

ширина

9,6

37

высота

20,8

24,3

Средний срок службы, лет

8

Средняя наработка до метрологического отказа, ч

20000

Продолжение таблицы 1

Наименование характеристики

Модификация

PSE560 |

PSE 561

PSE 563

PSE 564

Вид измеряемого давления

избыточное

Диапазон измерений давления, МПа

от 0 до 1

от 0 до минус 0,1

от минус 0,1 до 0,1

от 0 до 0,5

Пределы допускаемой основной приведенной по-

±1

грешности, % от диапазона измерений

Выходной сигнал,

•      В

от 1 до 5

•     мА

от 4 до 20

Напряжение питания постоянного тока, В

•    номинальное напряжение

18

•    допустимое рабочее напряжение

от 12 до 24

Потребляемая мощность, В-А, не более

0,24

Максимальное допускаемое испытательное дав-

1,5

0 5

0,75

ление, МПа

5^

Диапазон рабочих температур окружающего воздуха, °С

от минус 10 до 60

Пределы дополнительной погрешности, вызван-

ной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые

±0,4

10 °С, % от диапазона измерений

Пределы дополнительной погрешности, вызван-

ной изменением напряжения питания от номи-

±0,2

нального значения, % от диапазона измерений

Масса, кг не более

0,111

Г абаритные размеры, мм

диаметр корпуса

24

длина

64,5

ширина

высота

Средний срок службы, лет

8

Средняя наработка до метрологического отказа, ч

20000

Условия эксплуатации:

Атмосферное давление окружающего воздуха, кПа                    от 84 до 106,7

Относительная влажность воздуха, %                                от 30 до 80


Заявитель

ООО «ЭС ЭМ СИ Пневматик»
Адрес юридический:199004, Санкт-Петербург, Средний пр., 36/40
Адрес почтовый: 195197, Санкт-Петербург, Кондратьевский пр, 15/3, «З», Бизнес-центр «Фернан Леже»
Тел.: +7 (812) 303 6600 Факс: +7 (812) 303 6601

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», регистрационный номер 30001-10
Адрес: 190005, Санкт-Петербург, Московский пр., д.19,
тел.: (812) 323-96-29, факс: (812) 323-96-30, www.vniim.ru

Правообладатель


Изготовитель

Фирма «SMC Corporation», Япония
Адрес :Akihabara UDX15F, 4-14-1, Sotokanda, Chiyoda-ku, Tokyo 101-0021, JAPAN
Тел. 81-03-5207-8271

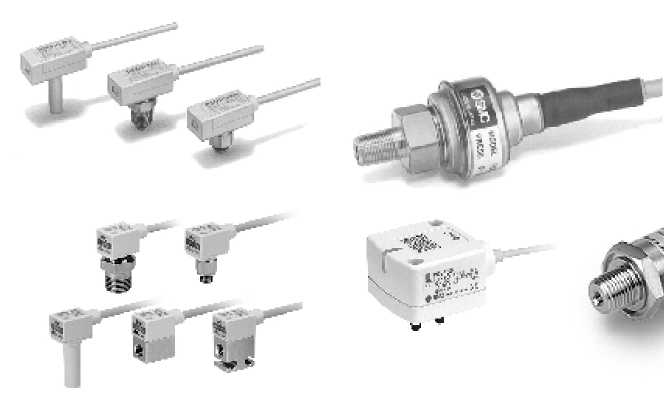

Внешний вид средства измерений: Датчики давления, заводской номер №MT1YT0889
