О переоформлении свидетельства об утверждении типа № 52010 «Дозаторы ленточные непрерывные ДЛН» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО Н1И1 «ТЭК» от 29 марта 2019 г. № 021220-971/ТЭК-19 приказываю:
-
1. Внести изменения в описание типа на дозаторы ленточные непрерывные ДЛН, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 35271-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу ОФТ.20.387.00.00.00.00 МП «Дозаторы ленточные непрерывные ДЛН. Методика поверки», с изменением № 1, утвержденному ФБУ «Томский ЦСМ» 20 марта 2019 г., и распространить действие документа на дозаторы ленточные непрерывные ДЛН, выпущенные после даты утверждения приказа Госстандарта о переоформлении свидетельства об утверждении типа средства измерений
в связи с внесением изменений в методику поверки.
-
3. Переоформить свидетельство об утверждении типа № 52010 «Дозаторы ленточные непрерывные ДЛН», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 35271-13, в связи с внесением изменений в методику поверки и изменением наименования организации-изготовителя.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
f — л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С'Я Д! НИН О с: »1ИФИКАГЪ ЗП
Сертификат: 00E1036EE32711E880E9E0071BFC5OD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
I J
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» июня 2019 г. № 1403
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы ленточные непрерывные ДЛН
Назначение средства измеренийДозаторы ленточные непрерывные ДЛН (далее - дозаторы) предназначены для непрерывного весового дозирования сыпучих материалов в технологических линиях предприятий металлургической, цементной, горнорудной, обогатительной, строительной и других отраслей промышленности.
Описание средства измеренийВ основу работы дозаторов положено изменение электрического сигнала тензометрических датчиков в зависимости от массы дозируемого материала, его обработки и сравнении с заданными параметрами, с последующей выдачей информации на информационный индикатор и управляющих сигналов на исполнительные механизмы дозаторов.
Дозаторы состоят из следующих составных частей:
- конвейера весового с резинотканевой лентой и датчиками весоизмерительными тензорезисторными (для модификации ДЛН-ХР-ХХХ-ХХХ-Х);
-
- конвейера весового с металлической пластинчатой лентой и датчиками весоизмерительными тензорезисторными (для модификации ДЛН-ТП-ХХХ-ХХХ-Х);
-
- загрузочного устройства (питателя);
-
- системы управления дозатором универсальной СДУ (далее - СДУ);
-
- блока силового БС со встроенным блоком питания БП для СДУ и силовыми ключами для управления электроприводами механических устройств.
СДУ может быть установлена непосредственно на раме дозатора или дистанционно.
Дозаторы выпускаются в следующих модификациях:
Дозатор ленточный непрерывный ДЛН - ХХ-ХХХ-ХХХ-ХОбозначение дозатора________________________
Серия дозатора:
Л - лёгкая;
С - средняя;
Т - тяжёлая.________________________________________
Тип ленты:
Р - резинотканевая;
П - пластинчатая металлическая.______________________
Пределы допускаемой погрешности дозаторов, % НПП:
0,25 - ± 0,25;
0,5 - ±0,5;
1 - ±1,0._____________________________________________________________
Наибольший предел производительности, т/ч
Конструктивное исполнение системы управления:
-
4 - СДУ-1-l-RX-X-N/K (на раме дозатора);
-
5 - СДУ-2-l-RX-X-N/K (в шкафу).
Общий вид дозаторов представлен на рисунке 1.
![Приказ Росстандарта №1403 от 17.06.2019, https://oei-analitika.ru](../kurilka/orders_html/1560855374518_files/1560855374518-1.jpg)
Рисунок 1 - Общий вид дозаторов

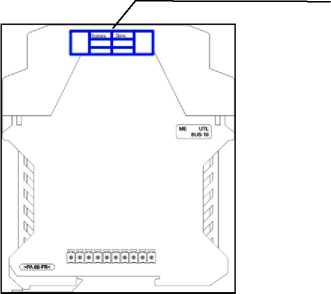

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Защита от внесения несанкционированных изменений обеспечивается посредством нанесения пломб в виде наклеек с оттиском контрольного клейма изготовителя на каждый блок контроллера дозирования, входящего в состав СДУ.
Место нанесения наклейки
![Приказ Росстандарта №1403 от 17.06.2019, https://oei-analitika.ru](../kurilka/orders_html/1560855374518_files/1560855374518-2.jpg)
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеДозаторы работают под управлением встроенного программного обеспечения (ПО), установленного в СДУ. ПО предназначено для управления режимами работы дозаторов, обработки, отображения, хранения и передачи результатов измерений на персональный компьютер.
Уровень защиты ПО дозаторов и данных от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «А». Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ДЛН |
Номер версии (идентификационный номер ПО) |
1.20 |
Цифровой идентификатор ПО |
6С1Е1681 |
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC-32 |
Метрологические характеристики дозаторов нормированы с учетом влияния ПО.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||
ДЛН-ЛР-ХХХ-ХХХ-Х |
ДЛН-СР-ХХХ-ХХХ-Х |
ДЛН-ТР-ХХХ-ХХХ-Х |
ДЛН-ТП-ХХХ-ХХХ-Х | |
Наибольший предел производительности НПП, т/ч1) |
1,0; 1,6; 2,0; 2,5; 4,0; 6,3; 8,0; 10,0; 16,0; 25,0; 40,0; 63,0 |
6,3; 8,0; 10,0; 16,0; 25,0; 40,0; 63,0; 80,0; 100,0; 160; 250,0; 400,0 |
160,0; 250,0; 400,0; 630,0; 800,0; 1000,0; |
63,0; 80,0; 100,0; 160,0; 250,0; 400,0; 630,0; 800,0; 1000,0 |
Наименьший предел производительности, % НПП |
10 | |||
Пределы допускаемой погрешности дозаторов, % НИИ2' |
±0,25; ±0,5; ±1,0 |
±0,5; ±1,0 | ||
1JB случаях, обусловленных требованиями совместимости дозаторов с технологическим оборудованием, допускаются в границах приведенного ряда следующие значения наибольших пределов производительности: 1,25-10n; 2H0n; 3,2H0n; 8H0n, где n - целое положительное число или нуль. 2) При условии непрерывной работы дозаторов в течение 6 мин. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||
ДЛН-ЛР-ХХХ-ХХХ-Х |
ДЛН-СР-ХХХ-ХХХ-Х |
ДЛН-ТР-ХХХ-ХХХ-Х |
ДЛН-ТП-ХХХ-ХХХ-Х | |
Ширина конвейерной ленты, мм |
300; 400; 500; 650 |
800; 1000; 1200; 1400; 1600 |
1200; 1400; 1600; 2000 |
800; 1000; 1200; 1600; 2000 |
Расстояние между осями приводного и оборотного барабанов, мм, не менее1' |
800 |
1500 |
2000 |
2200 |
Потребляемая мощность, кВт, не более |
1,5 |
7,5 |
18,5 |
30 |
Габаритные размеры механической части дозаторов, мм, не более |
Габаритные размеры дозаторов определяются по формулам2': Ьтах=Еосев+500 мм3'; Втах=Вленты+300 мм \ Hmax=600 мм ', где Lmax - максимальная длина дозатора, мм; | |||
L^b - расстояние между осями приводного и оборотного барабанов (изменяется с шагом 200 мм), мм; Bmax - максимальная ширина дозатора, мм; Вленты - ширина ленты, мм; Нтах - максимальная высота дозаторов, мм |
Продолжение таблицы 3
Наименование характеристики |
Значение | |||
ДЛН-ЛР-ХХХ-ХХХ-Х |
ДЛН-СР-ХХХ-ХХХ-Х |
ДЛН-ТР-ХХХ-ХХХ-Х |
ДЛН-ТП-ХХХ-ХХХ-Х | |
Параметры электрического питания:
а) напряжение постоянного тока, В
а) напряжение переменного тока, В б) частота, Гц |
от 18 до 36 380 +38 50 ± 1 | |||
Показатели надежности:
|
10000 10 2 80000 | |||
Климатическое исполнение по ГОСТ 15150-69 |
от -40 до +45 (УХЛ 2, для СДУ - УХЛ 2.1) | |||
Устойчивость к воздействию синусоидальных вибраций:
|
N2 от 10 до 55; от 0,5 до 100 (для СДУ) 0,35; 0,5 (для СДУ) | |||
Электромагнитная совместимость СДУ:
|
класс А В | |||
|
наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе дозатора, и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность дозатора
Наименование |
Обозначение |
Количество |
1 Дозатор ленточный непрерывный ДЛН, в составе: |
ОФТ.20.387.00.00.00^ ОФТ.20.1188.00.00.002) | |
1.1 Конвейер весовой ленточный в составе: |
- |
1 шт. |
1.1.1 Грузоприемное устройство |
- |
1 шт. |
1.1.2 Электромеханический привод3) |
- |
1 шт. |
1.1.3 Датчик весоизмерительный тензорезисторный |
- |
2 шт.1* или 4 шт.2) |
1.1.4 Датчик углового положения (энкодер) натяжного барабана |
- |
1 шт. |
1.1.5 Датчик оборота ленты |
- |
1 шт. |
1.1.6 Датчик схода ленты1-* |
- |
1 шт. |
1.1.7 Пульт местного управления дозатором |
- |
1 шт. |
1.1.8 Коробка клеммная |
- |
1 шт. |
1.2 Загрузочное устройство |
- |
1 шт. 7 |
1.3 Система управления дозатором СДУ |
ОФТ.18.1570.ХХ.ХХ.ХХ.ХХ-ХХ |
1 шт. |
1.4 Блок силовой БС |
- |
1 шт. |
2 Цепь калибровочная |
- |
i 5) 1 шт. 7 |
3 Комплект эксплуатационной документации, в составе: |
- |
1 компл. |
3.1 «Дозатор ленточный непрерывный ДЛН. Руководство по эксплуатации» |
ОФТ.20.387.00.00.00 РЭ1* ОФТ.20.1188.00.00.00 РЭ2) |
1 экз.6* |
3.2 «Дозатор ленточный непрерывный ДЛН. Формуляр» |
ОФТ.20.387.00.00.00 ФО1* ОФТ.20.1188.00.00.00 ФО2) |
1 экз. |
3.3 Система управления дозатором универсальная СДУ. Комплект эксплуатационной документации, в составе: - Руководство по эксплуатации |
ОФТ.18.1570.00.00.00.00-01 РЭ |
1 экз.6* |
4 Методика поверки |
ОФТ.20.387.00.00.00.00 МП |
1 экз.6) |
5 Копия свидетельства об утверждении типа средств измерений |
- |
1 экз.6) |
6 Копия сертификата соответствия требованиям промышленной безопасности |
- |
1 экз.6) |
|
осуществляется по документу ОФТ. 20.387.00.00.00.00 МП «Дозаторы ленточные непрерывные ДЛН. Методика поверки» с изменением №1, утвержденному ФБУ «Томский ЦСМ» 20.03.2019 г.
Основные средства поверки приведены в таблице 5.
Таблица 5 - Основные средства поверки
Наименование и тип средства поверки |
Регистрационный номер |
Основные метрологические характеристики | |
диапазон измерений, номинальное значение |
погрешность, класс точности, разряд | ||
Набор гирь образцовых 4-го разряда КГО-4-20 |
5603-76 |
номинальные значения массы 5 кг и 10 кг |
4 разряд |
Гири ГО-П класса точности М1 |
68887-17 |
номинальное значение массы 20 кг |
класс точности М1 |
Весы товарные ВТ-150 |
15987-97 |
от 1 до 150 кг |
класс точности средний (III) |
Весы товарные шкальные РП-500Ш13М |
288-74 |
от 4 до 500 кг |
класс точности средний (III) |
Секундомер механический СОСпр-2б-2-010 |
11519-11 |
емкость шкал: 60 с; 60 мин |
класс точности 2 |
Линейка измерительная металлическая |
66266-16 |
предел измерений 1000 мм |
допускаемое отклонение ±0,20 мм |
Примечание - В таблице приняты следующие обозначения: Л - абсолютная погрешность
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в формуляре на дозатор.
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к дозаторам ленточным непрерывным ДЛНГОСТ 30124-94 Весы и весовые дозаторы непрерывного действия. Общие технические требования
ТУ 4274-387-20885897-2007 Дозаторы ленточные непрерывные ДЛН. Технические условия
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «Томская электронная компания» (ООО НПП «ТЭК»)
ИНН 7020037139
Адрес: 634040, г. Томск, ул. Высоцкого, 33
Телефон: (3822) 63-38-37, 63-39-54, факс: (3822) 63-38-41, 63-39-63
Web-сайт: www.npptec.ru, нпптэк.рф
E-mail: npp@mail.npptec.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д.17-а
Телефон: (3822) 55-44-86, факс: (3822) 56-19-61, голосовой портал: (3822) 71-37-17
Web-сайт: tomskcsm.ru, томскцсм.рф
E-mail: tomsk@tcsms.tomsk.ru
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.
