МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

,                                (Госстандарт)

31 мая 2019 г,                                                № 1261

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 15521 «Системы измерений массы светлых нефтепродуктов УИП-9602» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ПРОММАШ ТЕСТ» от 22 декабря 2018 г. № 312 и № 313 приказываю:

• 1. Внести изменения в описание типа на системы измерений массы светлых нефтепродуктов УИП-9602, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 16553-03, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу АТУШ.400000.001 МП «ГСИ. Системы измерений массы светлых нефтепродуктов УИП-9602. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 7 декабря 2018 г., и распространить действие документа на системы измерений массы светлых нефтепродуктов УИП-9602, выпускаемые после даты издания приказа о переоформлении свидетельства об утверждении типа № 15521 в связи с внесением изменений в методику поверки.

• 3. Переоформить свидетельство об утверждении типа №  15521

«Системы измерений массы светлых нефтепродуктов УИП-9602», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 16553-03, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю, Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                  С.С. Голубев

Подлинник алектрогвюго документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 00E1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» мая 2019 г. № 1261

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерений массы светлых нефтепродуктов УИП-9602

Системы измерений массы светлых нефтепродуктов УИП-9602 (далее система УИП-9602) предназначены для измерений уровня, плотности, температуры светлых нефтепродуктов (далее НП), уровня, температуры сжиженных газов (далее СГ), а также уровня подтоварной воды для НП и СГ в резервуарах.

Система УИП-9602 состоит из первичных преобразователей (БПП): уровня, плотности (только для НП), температуры и уровня подтоварной воды, а также блока преобразователей (БПР), блока коммутации (БК), блока сопряжения (БС) и ПЭВМ или спецвычислителя MCU.

Внешний вид системы представлен на рисунках 1, 2, 3, 4.

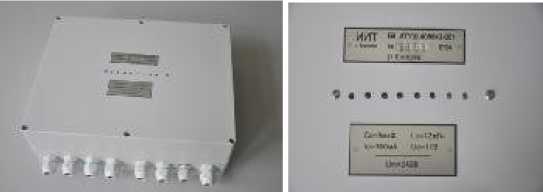

Рисунок 1 - Блок коммутации

1

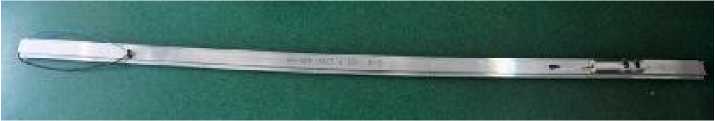

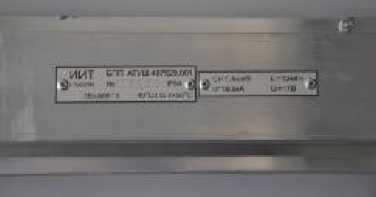

Рисунок 2 - Первичные преобразователи: уровня, плотности, температуры и уровня подтоварной воды

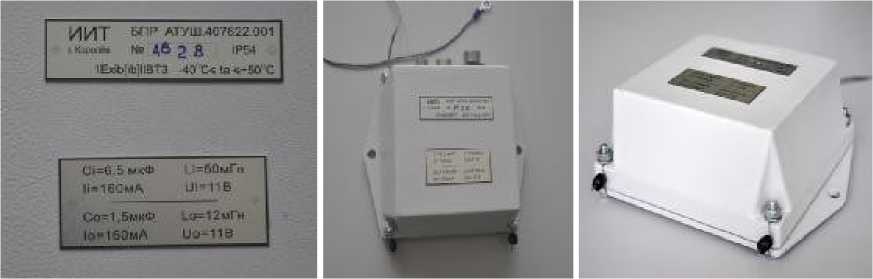

Рисунок 3 - Блок преобразователей

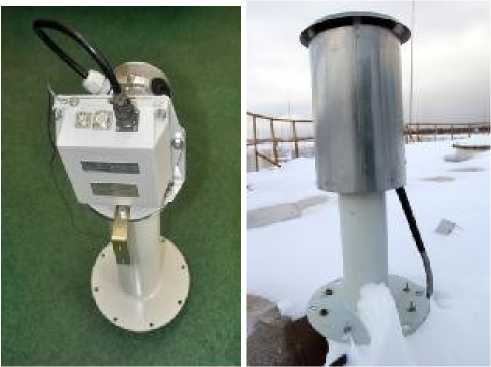

Рисунок 4 - Узлы крепления

БПП с датчиками уровня и подтоварной воды и БПР образуют канал измерения уровня БПП с датчиками плотности (от 1 до 8) и БПР образуют канал измерения плотности БПП с датчиками температуры и БПР образуют канал измерения температуры,

имеющий два исполнения:

- ТС-4;

- ТС-4М.

К одному БК подключается до 6 БПП. Количество БК, подключаемых к ПЭВМ или спецвычислителю, определяется заказом.

Принцип действия датчика уровня основан на изменении электрической емкости конденсаторов датчика по мере их заполнения НП или СГ и преобразовании в электрический сигнал. При этом амплитуда выходных сигналов датчиков пропорциональна уровню заполнения межэлектродного пространства конденсаторов.

Принцип работы датчика плотности основан на измерении величины выталкивающей силы, действующей на погруженный в НП поплавок, с последующим ее преобразованием в электрический сигнал.

Для измерения температуры используется один из двух типов датчиков температуры.

В ТС-4 используются цифровые датчики температуры (до 8), основанные на измерении разности частот температурно-зависимого и опорного генераторов, собранных в одном корпусе чувствительного элемента.

В ТС-4М используются платиновые датчики температуры (до 16), принцип работы которых основан на изменении сопротивления датчиков в зависимости от температуры окружающей среды.

Датчики температуры располагаются равномерно в пределах высоты наполнения резервуара продуктом.

Вся информация с БПП, где преобразуется в коды, поступает на входы БК, а затем на один из входов БС и на вход ПЭВМ или спецвычислителя MCU, где происходит ее обработка и индикация результатов измерений в виде физической величины в реальном масштабе времени.

При этом расчет массы НП в резервуарах производится в соответствии с ГОСТ Р 8.595-2004 по результатам измерений уровня, плотности и температуры НП и с использованием градуировочных таблиц, полученных по ГОСТ 8.346-2000 или ГОСТ 8.540-2000.

Масса СГ рассчитывается при введении плотности в ПЭВМ вручную, по результатам лабораторных измерений.

Идентификационные данные системы УИП-9602 приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на этикетки БПП, БПР, БК и на титульные листы эксплуатационной документации.

Таблица 4 - Комплектность средства измерений

осуществляется по документу АТУШ.400000.001 МП с изменением №1 «ГСИ. Системы измерений массы светлых нефтепродуктов УИП-9602. Методика поверки», утвержденному ФГУП «ВНИИМС» 07.12.2018 г.

Основные средства поверки:

• -     установки уровнемерные с непосредственным изменением уровня жидкости или имитатором уровня 1-го или 2-го разряда по ГОСТ 8.477-82 с диапазоном измерений равным диапазону поверяемой системы и ПГ в соотношении не хуже 1:3;

• -   комплект ареометров по ГОСТ 18481-88 с ценой деления 0,5 кг/м³, с пределами абсолютной погрешности ±0,1 кг/м3 (с поправками);

• -   измеритель плотности жидкостей вибрационный ВИП-2МР (регистрационный № 27169-09), с пределами абсолютной погрешности ±0,1 кг/м3;

• -   государственные стандартные образцы плотностей жидкостей, ПГ ±0,1 кг/м3, с воспроизводимым значением плотности в диапазоне измерений канала плотности системы (регистрационный номер ГСО 9821-2011);

• -   комплект термометров ТЛ-4 (регистрационный № 303-91);

• -   комплект термометров ТР-1 по ГОСТ 13646-68 с ценой деления 0,01°С;

• -   эталонный термометр «ЛТ-300» (регистрационный № 61806-15);

• -   термостат с диапазоном установки температуры от -40°С до +50°С и точностью поддержания температуры 0,1°С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и/или на свидетельство о поверке системы.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности

ГОСТ Р 8.595-2002 Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

ТУ 4000-001-31318902-00 Система измерений массы светлых нефтепродуктов УИП-9602. Технические условия

Общество с ограниченной ответственностью Предприятие «Информационно-измерительная техника» (ООО «ИИТ»)

ИНН 5018007609

Адрес: 141070 г. Королев, Московской области, Октябрьский бульвар, д.12; Телефон/факс: +7 (495) 544-27-54;

Web-сайт: http://www.iit-korolev.ru

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»),

ИНН 5029124262

Адрес: 117246, г. Москва, Научный проезд, д.8, стр. 1, пом. XIX, комн. №14-17

Телефон: +7 (495) 481-33-80

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: http://www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
