Лист № 1 Регистрационный № 74024-19                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОП «Карьер Перевал» АО «Ангарскцемент» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, потребленной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации через удаленный АРМ энергосбытовой организации (далее ЭСО) в ПАК АО «АТС», АО «ИЭСК», ООО «Иркутскэнергосбыт», филиал АО «СО ЕЭС» - Иркутское РДУ. Полученные данные и результаты измерений используются для коммерческих расчетов с энергосбытовыми организациями и оперативного управления энергопотреблением.

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - информационно-измерительный комплекс (ИИК), включающий в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счётчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер баз данных (БД), устройство синхронизации системного времени (УССВ), АРМы и специализированное программное обеспечение (СПО) ПК «Энергосфера».

Основными функциями АИИС КУЭ являются:

• - измерение 30-минутных приращений активной и реактивной электроэнергии;

• - один раз в сутки и по запросу сбор привязанных к единому календарному времени измеренных данных о приращениях электроэнергии со счетчиков (ИИК), с заданной дискретностью учета (30 мин);

• - хранение данных об измеренных величинах электроэнергии и журналов событий в базе данных сервера ИВК в течение не менее 3,5 лет (для 30 минутных приращений энергии);

• - резервирование баз данных на DVD-дисках;

• - разграничение доступа посредством паролей к базам данных для разных групп пользователей и фиксация в отдельном электронном файле всех действий пользователей с базами данных;

• - конфигурирование параметров и настроек АИИС КУЭ;

• - защита от несанкционированного доступа маркированием и пломбированием узлов системы;

• - подготовку данных по результатам измерений в XML-формате для их передачи по электронной почте через удаленный АРМ ЭСО в ПАК АО «АТС», АО «ИЭСК», ООО «Иркутскэнергосбыт», филиал АО «СО ЕЭС» - Иркутское РДУ;

• - ведение журнала событий технических и программных средств (счетчики, ПК «Энергосфера») на сервере ИВК и счетчиках;

• - ведение системы единого времени.

Принцип действия:

Для ИК №№ 1 - 2 первичные фазные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы счетчика электроэнергии. Для ИК №№ 3 - 5 первичные фазные токи преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы и напряжение с шины 0,4 кВ по проводным линиям связи поступают на измерительные входы счетчика электроэнергии. Для ИК № 6 первичные фазные токи и напряжение 0,4 кВ по проводным линиям связи поступают на измерительные входы счетчика электроэнергии.

Счетчики производят измерения и вычисления полученной активной и реактивной энергии и мощности. Интервал времени усреднения мощности для коммерческого учета установлен равным 30 минут. Счетчики автоматически записывают в память измеренные величины (активной и реактивной энергии), с интервалом усреднения 30 минут, на глубину не менее 45 суток (в соответствии с техническими требованиями АО «АТС» Приложение 11.1). В памяти счетчика хранятся два четырехканальных (актив/реактив, прием/отдача) независимых массива профиля мощности. Основные и вспомогательные величины, выбранные для отображения на жидкокристаллическом индикаторе и их последовательность, определяются при программировании счетчика.

По запросу или в автоматическом режиме измерительная информация и журналы событий по счетчикам электрической энергии направляются напрямую на сервер ИВК. Вычисление величин потребления электроэнергии с учетом коэффициентов трансформации трансформаторов тока и напряжения производится с помощью программного обеспечения ПК «Энергосфера» на сервере ИВК. Просмотр полученной информации об электропотреблении по всем ИК доступен на автоматизированном рабочем месте.

С ИВК АИИС КУЭ данные через удаленный АРМ ЭСО передаются в ПАК АО «АТС», АО «ИЭСК», ООО «Иркутскэнергосбыт», филиал АО «СО ЕЭС» - Иркутское РДУ.

АИИС КУЭ имеет систему обеспечения единого времени (далее по тексту - СОЕВ). В СОЕВ входят все средства измерений времени (встроенные часы счетчиков, УСПД, сервера, УССВ), влияющие на процесс измерения количества электроэнергии, и учитываются временные характеристики (задержки) линий связи между ними, которые используются при синхронизации времени. СОЕВ привязана к единому календарному времени.

На уровне ИВК СОЕВ организована с помощью подключенного к УСПД «ЭКОМ-3000» (рег. №17049-09) устройства синхронизации системного времени ЭНКС-2 (рег. №37328-15) с приемником сигналов ГЛОНАСС и встроенным сервером NTP.

Коррекция внутренних часов УСПД происходит по протоколу синхронизации NTP по сети Ethernet при расхождении часов УСПД и УССВ более чем на ±1 с (программируемый параметр).

Коррекция часов сервера ИВК происходит при рассинхронизации времени системы по сигналам времен СОЕВ (УСПД «ЭКОМ-3000» совместно с УССВ «ЭНКС-2»).

Часы счетчиков синхронизируются от часов сервера ИВК с периодичностью не реже 1 раза в сутки. Коррекция часов счетчиков ИК проводится при расхождении времени счетчика ИК и времени сервера ИВК более чем на ±2 с (программируемый параметр).

СОЕВ обеспечивает синхронизацию времени при проведении измерений количества электроэнергии с точностью не хуже ±5 с/сут.

Нанесение заводского номера и знака поверки на АИИС КУЭ не предусмотрено. АИИС КУЭ присвоен заводской номер 11. Заводской номер указывается в формуляре-паспорте на АИИС КУЭ. Заводские номера измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ, приведены в формуляре-паспорте на АИИС КУЭ.

В АИИС КУЭ используется специализированное программное обеспечение (СПО) ПК «Энергосфера». Уровень защиты СПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню - «высокий» в соответствии Р 50.2.077-2014.

Метрологически значимая часть СПО приведена в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики

Продолжение таблицы 2

Лист № 6 Всего листов 8 Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• - резервирование каналов связи со счетчиками;

• - резервирование используемых серверов.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование: счетчиков;

промежуточных клеммников вторичных цепей напряжения;

испытательных коробок;

УССВ;

сервера;

- защита информации на программном уровне информации при хранении, передаче, параметрировании:

счетчиков; сервера.

Возможность коррекции времени в:

- счетчиках (функция автоматизирована);

- ИВК (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована);

- о состоянии средств измерений.

Цикличность:

- измерение приращений электроэнергии на интервалах 30 мин (функция автоматизирована);

- сбора результатов измерений - не реже одного раза в сутки (функция автоматизирована).

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

приведены в документе «Методика измерений количества электрической энергии с использованием АИИС КУЭ ОП «Карьер Перевал» АО «Ангарскцемент», аттестованном ФБУ «Иркутский ЦСМ», аттестат аккредитации RA.RU.311934 от 17.02.2017 г.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Закрытое акционерное общество «Сибэнергоконтроль»

(ЗАО «Сибэнергоконтроль»)

ИНН: 4205290890

Адрес: 650099, г. Кемерово, ул. Карболитовская, д. 1, офис 107

Телефон: (384-2) 48-03-50

E-mail: sibencontrol@mail.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области - Кузбассе»

(ФБУ «Кузбасский ЦСМ»)

Адрес: 650000, Кемеровская область - Кузбасс, г. Кемерово, ул. Дворцовая, зд. 2 Телефон: (384-2) 36-43-89

Факс: (384-2) 75-88-66

Web-сайт: www.kuzcsm.ru, www.кузцсм.рф

E-mail: info@kuzcsm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312319

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

/*                                          X

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    ^{августа}    2026 г. № ¹⁵⁴⁴

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

Лист № 1 Регистрационный № 79309-20                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры буйковые LTD (далее - уровнемеры) предназначены для измерений уровня и уровня раздела сред жидкостей и преобразования измеренных значений в унифицированный токовый и цифровой выходные сигналы.

Принцип действия уровнемеров основан на законе Архимеда, согласно которому на погруженный в измеряемую жидкость буек, действует выталкивающая сила.

При изменении уровня жидкости изменяется степень погружения буйка уровнемера, что приводит к изменению его веса. Изменение веса буйка через рычаг передается на торсионную трубку. Поворотное движение торсионной трубки передается через датчик магнитного поля (либо через тензорезистивный чувствительный элемент) на электронный блок, который преобразует угол поворота в электрический сигнал. Электрический сигнал обрабатывается микропроцессорным контроллером и преобразуется в цифровое значение уровня, которое выводится на показывающее устройство электронного блока уровнемера и передается по протоколам связи HART или Foundation Fieldbus (FF). Беспроводной протокол связи Bluetooth используется для настройки прибора с помощью мобильного приложения. Значение уровня также может преобразовываться в токовый выходной сигнал (4-20 мА).

Уровнемеры состоят из электронного блока и буйка, которые соединены между собой с помощью металлической подвески.

Электронный блок включает в себя:

• - рычаг, торсионная трубка и датчик магнитного поля (либо тензорезистивный чувствительный элемент);

• - электронный преобразователь с контроллером;

• - жидкокристаллический дисплей, отображающий измеренные величины. Снизу дисплея имеются кнопки, позволяющие проводить настройку и диагностику уровнемеров;

• - для настройки уровнемера во взрывоопасной зоне на корпусе уровнемера расположены магнитные изолированные кнопки;

• - разъемы для передачи измеренной информации.

Буйки конструктивно представляют собой запаянный металлический цилиндр.

Уровнемеры выпускаются в двух модификациях, которые отличаются видом взрывозащиты; с видом взрывозащиты "искробезопасная электрическая цепь «ia» и с видом взрывозащиты «взрывонепроницаемая оболочка» "d".

Общий вид уровнемеров представлен на рисунках 1-3.

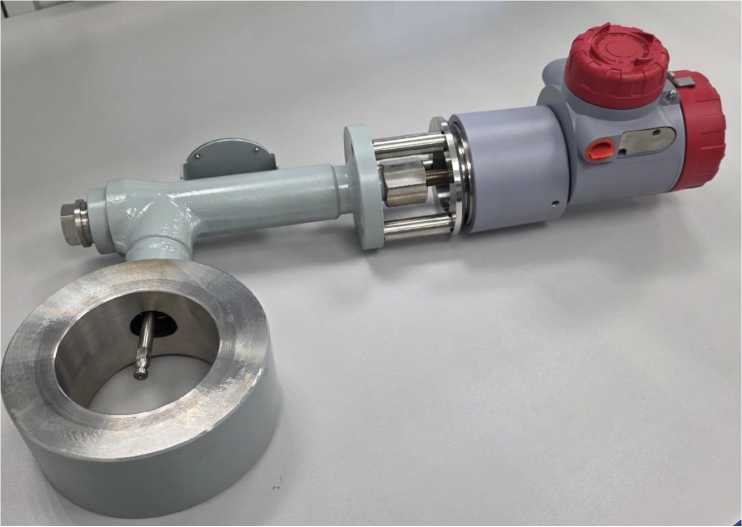

Рисунок 1 - Общий вид уровнемеров буйковых LTD

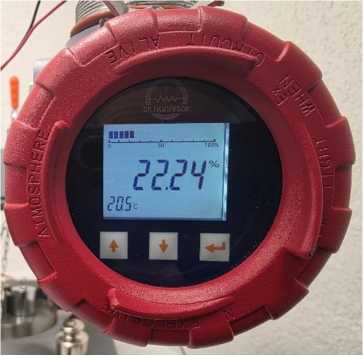

Рисунок 2 - жидкокристаллический дисплей уровнемеров

Рисунок 3 - Буек

Условное обозначение уровнемера в буквенно-цифровом формате и заводской номер уровнемера в цифровом формате наносятся на маркировочную табличку, прикрепляемую к уровнемеру, способом лазерной гравировки.

Обозначение места знака утверждения типа представлено на рисунке 4.

Нанесение знака поверки на уровнемер не предусмотрено. Пломбирование уровнемеров не предусмотрено.

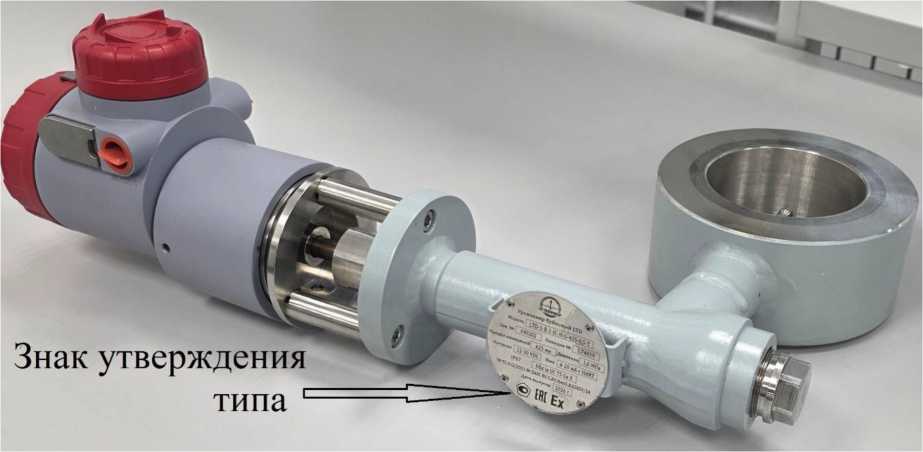

Рисунок 4 - Обозначение места для нанесения знака утверждения типа

Информация об исполнении указывается в структуре условного обозначения уровнемера.

Структура условного обозначения (схема составления условного обозначения) уровнемера при заказе:

Уровнемер буйковый LTD -1 - А - 2 - IC - H - L - 1000 - 0,5 -W - М- F- В

1 2 3 4 5 6 7 8 9 10 11 12

• 1. Измеряемый параметр

• 2. Вид монтажа

• 3. Номинальное давление

• 4. Вид взрывозащиты

• 5. Материал

• 6. Температура измеряемой среды

• 7. Диапазон измерений

• 8. Погрешность

• 9. Направление установки контроллера (без обозначения, для установки справа)

• 10. Тип чувствительного элемента

• 11. Тип выходного сигнала, протокол передачи данных

• 12. Протокол беспроводной связи Bluetooth

Таблица 1 - Структура условного обозначения

Уровнемеры содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек.

ПО уровнемеров используется для преобразования измеренных значений в выходной сигнал, настройки и самодиагностики. ПО устанавливается в уровнемеры на заводе-изготовителе и не подлежит изменению в процессе эксплуатации.

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Показатели надежности

наносится на прикрепляемую к уровнемеру маркировочную табличку, методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Таблица 6 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе «Устройство и работа» руководства по эксплуатации уровнемера.

Приказ Росстандарта от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»

ТУ 26.51.52-001-33395806-2018 Уровнемеры буйковые LTD. Технические условия

Общество с ограниченной ответственностью «СП Тизприбор»

(ООО «СП Тизприбор»)

ИНН 7727394216

Юридический адрес: 117342, г. Москва, вн.тер.г.муниципальный округ Коньково, ул. Бутлерова, д. 17, помещ. 13/3

Адрес места осуществления деятельности: 606000, Нижегородская обл., г. Дзержинск, ул. Науки, д. 8И, к. 1

Тел./факс: +7 (495) 540-52-98

E-mail: info@sp-tiz.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13
