МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

7 июля 2017 г.

Москва

О внесении изменений в Приказ Федерального агентства по техническому регулированию и метрологии от 24 мая 2017 г. № 1049

«О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 47842 «Приборы весоизмерительные CI, BI, NT и PDI» и внесении изменений в описание типа»

В связи с обращением Московского Представительства «КАС КОРПОРЭЙШН» от 19.06.2017 г. об отзыве заявки на переоформление свидетельства об утверждении типа приборов весоизмерительных CI, BI, NT hPD приказываю:

• 1. Удалить п. 2. Приказа № 1049 от 24.05.2017 г.

• 2. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённым приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970, оформление свидетельства с описанием типа средств измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

(---------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «07» июля 2017 г. № 1494

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы весоизмерительные CI, BI, NT и PDI

Приборы весоизмерительные CI, BI, NT и PDI (далее приборы) предназначены для измерения электрического аналогового сигнала весоизмерительных тензорезисторных датчиков.

Приборы весоизмерительные CI, BI, NT и PDI согласно ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» являются модулями весов и весоизмерительных устройств неавтоматического действия и относятся к индикаторам (п.п. Т.2.2.2).

Приборы выполнены в отдельном корпусе и состоят из стабилизированного источника питания, усилителя электрических сигналов весоизмерительных тензорезисторных датчиков (далее - датчики), аналого-цифрового преобразователя, процессора, программируемого ПЗУ (для хранения параметров конфигурации, настройки и другой информации) и табло для отображения результатов измерения.

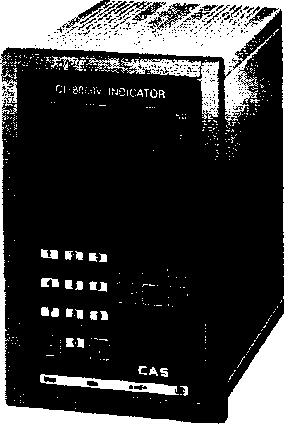

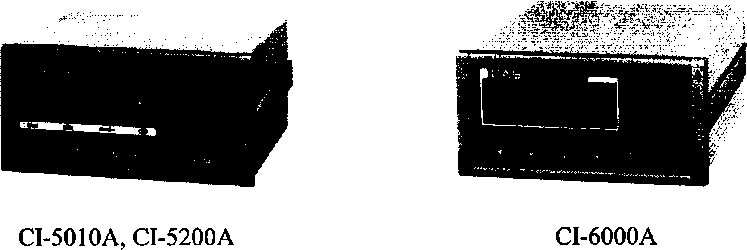

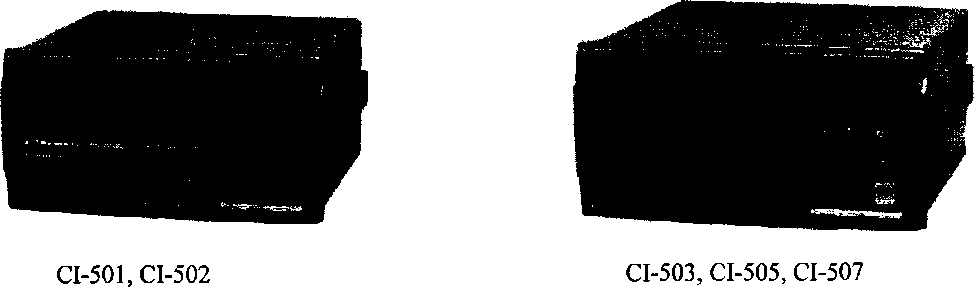

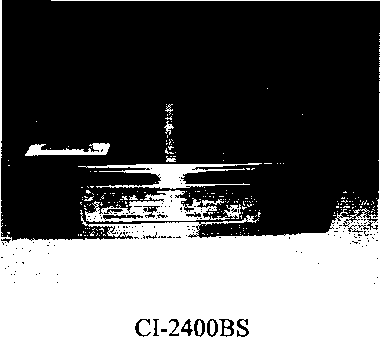

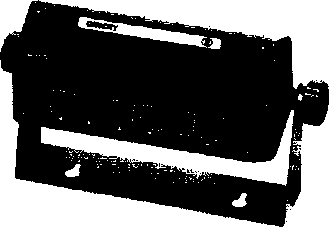

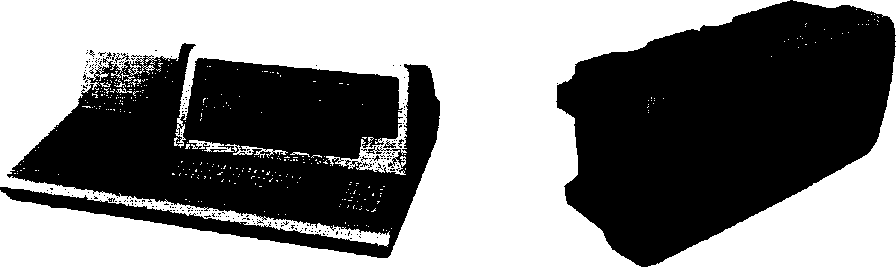

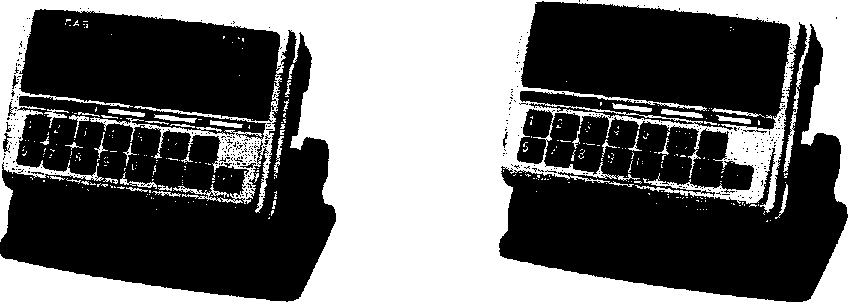

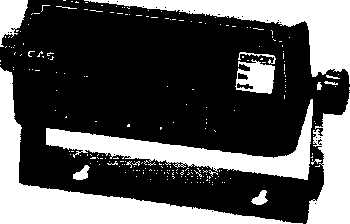

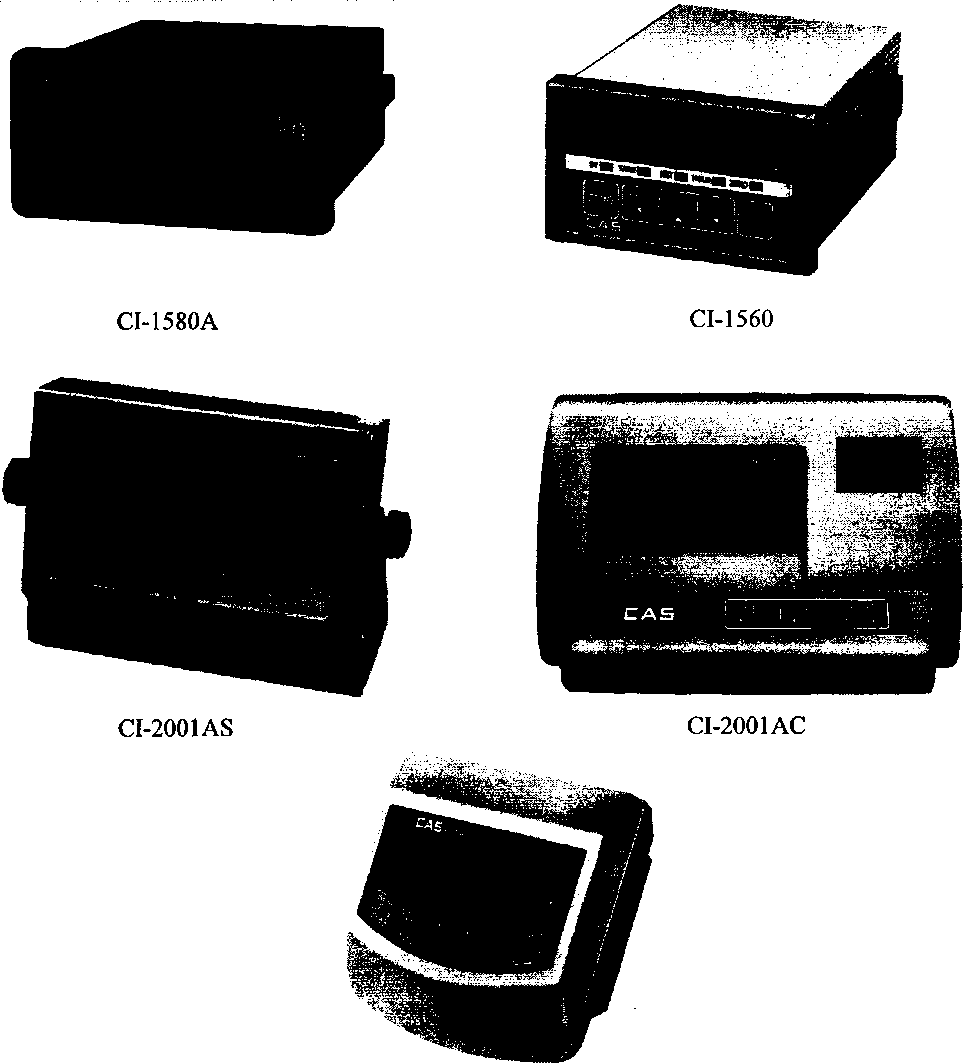

Общий вид приборов представлен на рисунке 1.

CI-2001A

CI-2400BS

CI-8000V

CI-200A, CI-200S/SC

CI-201A, CI-201S/SC

BI-100R, BI-IOORB

NT-600A                                PDI

Рисунок 1 - Общий вид приборов CI, BI, NT, PDI

Принцип действия приборов основан на измерении сигнала от одного или нескольких аналоговых весоизмерительных тензорезисторных датчиков с последующим преобразованием аналоговых сигналов в цифровой код и выводе измерительной информации в единицах массы на цифровое встроенное табло.

Приборы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - прибор для работы в качестве индикатора для многоинтервальных весов (Т.3.2.6) или многодиапазонных весов (Т.3.2.7);

• - полуавтоматическое устройство установки нуля (Т.2.7.2.2);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство индикации отклонения от нуля (4.5.5);

• - устройство выборки массы тары (устройство уравновешивания тары - Т.2.7.4.1);

• - устройство выбора единиц измерений (2.1).

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.

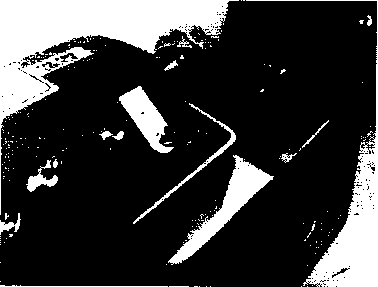

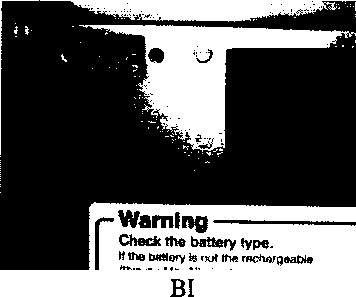

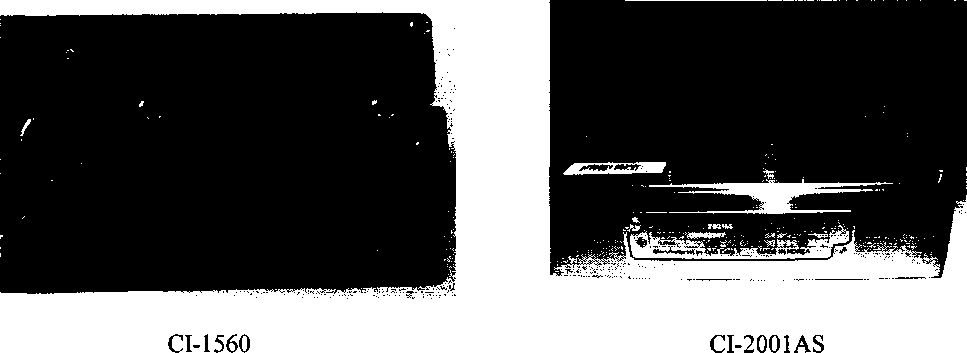

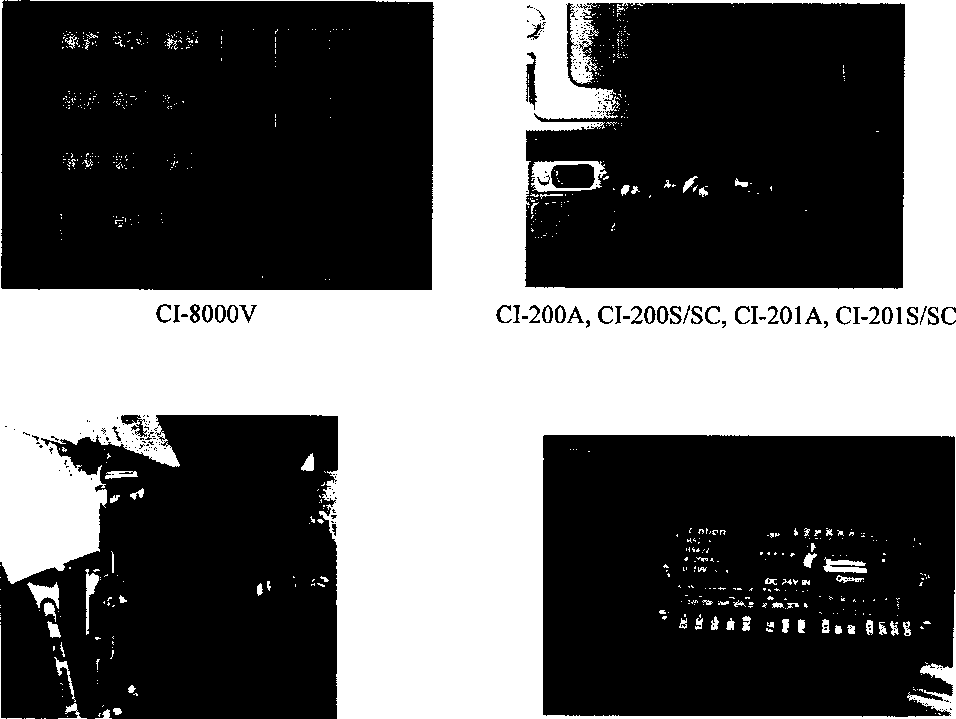

Схема пломбировки приборов от несанкционированного доступа приведена на рисунке 2.

CI-6000A

CI-2001A, CI-2001B

CI-501, CI-502, CI-503, CI-505, CI-507

CI-1580A

CI-2001AC

NT                               NT-600

PDI

Рисунок 2 - Схема пломбировки приборов

Программное обеспечение (далее - ПО) приборов является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весоизмерительного прибора при его включении или в меню согласно разделу 3 документа «Приборы весоизмерительные CI, BI, NT и PDI. Руководство по эксплуатации».

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1

• Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Таблица 2 - Основные характеристики приборов весоизмерительных типа CI

Таблица 3

Таблица 4

Таблица 5 - Основные характеристики приборов весоизмерительных типа BI

Таблица 7 - Основные характеристики приборов весоизмерительных типа PDI

наносится на титульный лист руководства по эксплуатации и устройство весоизмерительное.

• 1. Прибор обработки аналоговых данных...........................................................................1 шт.

• 2. Эксплуатационная документация....................................................................................1 экз.

• 3. Методика поверки.............................................................................................................1 экз.

осуществляется по документу «Приборы весоизмерительные CI, BI, NT, PDI. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.12.2011 и входящему в комплект эксплуатационной документации.

Основные средства поверки:

• - имитатор сигналов тензорезисторных весоизмерительных датчиков 0-10 мВ с пределами допускаемой погрешности не более +1 мкВ (Госреестр № 32876-06) ;

• - измеритель напряжения постоянного тока с пределами измерений 0-10 В, пределами допускаемой погрешности ±1 мкВ (Госреестр № 53935-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации систем не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на системы.

приведены в эксплуатационном документе.

• 1 ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

• 2 ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы.

• 3 Техническая документация фирмы «CAS Corporation», Республика Корея.

Фирма «CAS Corporation», Республика Корея

#440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея

МОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО «КАС КОРПОРЭЙШН»

ИНН 9909006133

125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2

Тел/факс.: +7 (499) 703-44-03; E-mail: casrussia@globalcas.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д. 46

Тел.: +7(495) 437 5577, факс: +7(495) 437 5666; E-mail: Office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
