Лист № 1 Регистрационный № 82119-21                                        Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Счетчики электрической энергии однофазные ЛЕ-2 (в дальнейшем - счетчики), предназначены для измерений и учета активной или активной и реактивной энергии в однофазных двухпроводных цепях переменного тока промышленной частоты.

Счётчики с функцией измерений показателей качества электрической энергии в соответствии с нормами ГОСТ 32144-2013 и ГОСТ 30804.4.30-2013 класс S или B сохраняют в журналах событий информацию о:

• - медленных отклонениях напряжения;

• - отклонениях частоты сети;

• - провалах напряжения;

• - перенапряжениях;

• - прерываниях электроснабжения;

• - качестве электроэнергии по отклонению напряжения;

• - качестве электроэнергии по отклонению частоты сети;

• - качестве электроэнергии по провалам напряжения;

• - качестве электроэнергии по перенапряжениям.

Счетчики позволяют вести учет электрической энергии дифференцированно по зонам суток в соответствии с заданным тарифным расписанием.

Счётчики с функцией измерений показателей качества электрической энергии в соответствии с собственными алгоритмами «Ленэлектро», измеряют и сохраняют в журналах событий информацию об отклонении напряжения и отклонении частоты сети.

Описание средства измерений

К средствам измерений данного типа относятся счетчики исполнения в соответствии со структурной схемой:

• - по виду измеряемой энергии - активной или активной и реактивной;

• - в зависимости от значений базового и максимального токов;

• - с измерением энергии в нулевом проводе;

• - по типу корпуса и способу установки;

• - по функционалу;

• - по наличию и типу интерфейсов.

Исполнения счетчиков электрической энергии ЛЕ-2 определяются в соответствии

Ток базовый (максимальный), А Протокол передачи данных: Le - протокол «Ленэлектро»;

DC - протокол DLMS/COSEM; Sp - протокол СПОДЭС.

Дополнительные опции:

См. таблицу 2.

Вид измеряемой энергии и направление учета:

Ах - активная;

AxRx - активная и реактивная где x - тип учета: 1 - по модулю, 2 - два направления учета, 3 - отдельно по четырем квадрантам.

Тип корпуса и номер модели счетчика:

Рх - для крепления винтами на плоскую поверхность;

Dх - для крепления на DIN-рейку;

Sх - для установки на опору ЛЭП. где х - номер модели: х=0, x=1, х=2, х=3, x=4, х=5, x=6, х=7, x=8.

Тип интерфейса:

См. таблицу 1.

Класс точности:

• 1 - класс 1 по ГОСТ 31819.21;

• 2 - класс 2 по ГОСТ 31819.21;

1/1 -- класс 1 по ГОСТ 31819.21/класс 1 по

ГОСТ 31819.23;

1/2 -- класс 1 по ГОСТ 31819.21/класс 2 по

ГОСТ 31819.23.

Тип датчика тока:

• 1 - шунт;

• 2 - трансформатор тока;

• 3 - шунт + трансформатор тока;

• 4 - шунт + шунт;

• 5 - трансформатор тока + трансформатор тока.

  Тип счетчика

Отсутствие символа в условном обозначении означает отсутствие соответствующей функции у счетчика.

Таблица 1 - Типы интерфейса

Таблица 2 - Дополнительные опции

Принцип действия счетчика основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии и передаче этой информации в счетный механизм.

Счетчики состоят из следующих функциональных узлов:

• - датчика тока;

• - датчика напряжения;

• - блока питания;

• - счетного механизма с энергонезависимой памятью и жидкокристаллическим индикатором (ЖКИ) в качестве устройства отображения информации;

• - часов реального времени;

• - источника резервного питания;

• - измерительной схемы;

• - интерфейсных схем;

• - оптического импульсного выхода;

• - испытательного выхода.

Конструктивно счетчики выполнены в виде электронного модуля, корпуса и крышки колодки зажимов. Корпус состоит из цоколя, кожуха и колодки зажимов. Крепление кожуха

Лист № 4 Всего листов 13 к цоколю и установка крышки колодки зажимов предусматривает возможность навешивания пломб после поверки энергосбытовой организации.

В качестве датчиков тока в счетчиках используются трансформаторы тока, нечувствительные к постоянной составляющей в сигнале тока или низкоомные шунты. Датчик напряжения представляет собой резистивный делитель. Счётный механизм счётчика электронный, содержит микроконтроллер (специализированную измерительную микросхему), память и ЖКИ. В зависимости от модели счетчика измерительная схема реализована на отдельной микросхеме или входит в состав микроконтроллера. Результаты измерений сохраняются в энергонезависимой памяти счетчика и отображаются на ЖКИ.

При отсутствии внешнего напряжения питание часов осуществляется от резервного источника питания - литиевой батареи.

Счетчики в зависимости от исполнения могут быть оснащены электронной пломбой крышки клеммной колодки и электронной пломбой корпуса.

Счётчики обеспечивают хранение в памяти измеренных значений:

- активной и реактивной энергии нарастающим итогом, в том числе по тарифам;

- активной и реактивной энергии нарастающим итогом, в том числе по тарифам, зафиксированные на конец месяца, за 36 предыдущих месяцев;

- активной и реактивной энергии нарастающим итогом, в том числе по тарифам, зафиксированные на конец суток, за 128 предыдущих дня;

- активных и реактивных мощностей, усреднённых на заданном временном интервале, количество хранимых в памяти значений усреднённых мощностей каждого вида должно быть не менее 6200.

Счётчики сохраняют в памяти информацию:

- о включении и отключении счетчика;

- о снятии и установке крышки клеммной колодки;

- о снятии и установке крышки корпуса;

- о включении и отключении встроенного коммутационного аппарата (с указанием причины события)**;

- о перепрограммировании с указанием типа события**;

- о выполненных командах с указанием типа команды**;

- о попытке доступа с неуспешной идентификацией/аутентификацией**;

- о попытке доступа с нарушением правил управления доступом**;

- о попытке несанкционированного нарушения целостности программного обеспечения и параметров**;

- о факте связи с прибором учета электрической энергии, приведшем к изменению конфигурации и режимов функционирования**;

- о воздействии магнитного поля*;

- об изменении направления тока;

- об изменении текущих значений времени и даты при синхронизации времени, с фиксацией в журнале событий времени до и после коррекции или величины коррекции времени, на которую было скорректирован счетчик;

- о результатах автоматической самодиагностики **;

- о неравенстве токов в нулевом и фазном проводах **;

- об отклонении соотношения величин потребления активной и реактивной мощности в измерительных цепях от заданных пределов **;

- об отклонении мощности в измерительных цепях от заданных пределов **.

* - для исполнений счетчиков с датчиком магнитного поля.

** - функции присутствуют только у счётчиков моделей «4» - «8».

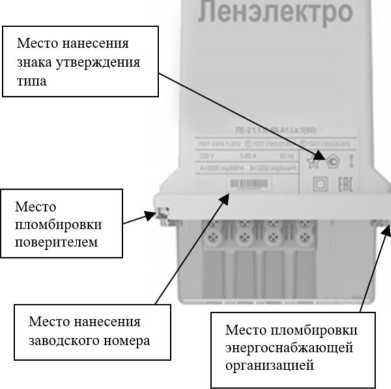

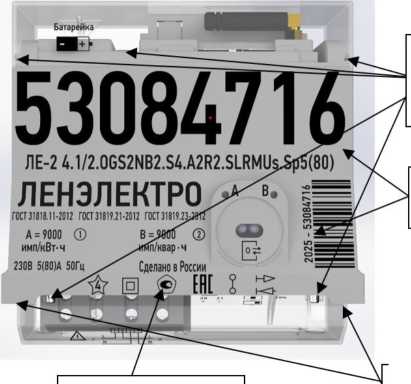

Общий вид и схема пломбировки счетчиков от несанкционированного доступа энергоснабжающей организацией и после поверки осуществляется в виде навесных пломб с оттиском клейма поверителя на пломбировочных винтах, как показано на рисунках 1-8.

Серийный номер, идентифицирующий каждый экземпляр счетчика в виде цифрового кода, знак утверждения типа наносятся методом лазерной гравировки или печатью на щиток счетчика.

/к ЛЕНЭЛЕКТРО

I U&) nE-21.1.0.POJ\1.Le.5(60|230V5(60|A50HZ|

Место пломбировки энергоснабжающей организацией

Место нанесения знака утверждения типа

Место пломбировки поверителем

Место нанесения заводского номера

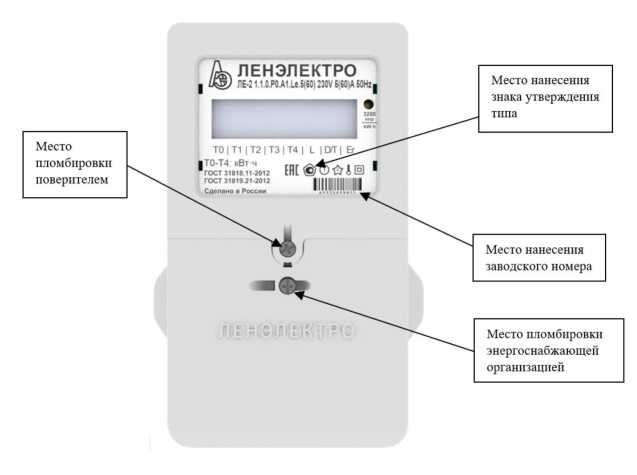

Рисунок 1 - Общий вид счетчика моделей ЛЕ-2......Р0(Р4)...

ЛЕНЭЛЕКТРО

< Ll/ZO.PLAUU.l« MbO|25OV 5<6ОИ SOHt

Место пломбировки энергоснабжающей организацией

Место нанесения знака утверждения типа

Место пломбировки поверителем

Место нанесения ____                     lll■ll ulнllllll■lllllll

заводского номера       '  ----^ВИ1

___________________________________ I<J<XKKII5<I242

Место пломбировки поверителем

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место пломбировки энергоснабжающей организацией

Место нанесения знака утверждения типа

Место пломбировки поверителем

Место нанесения заводского номера

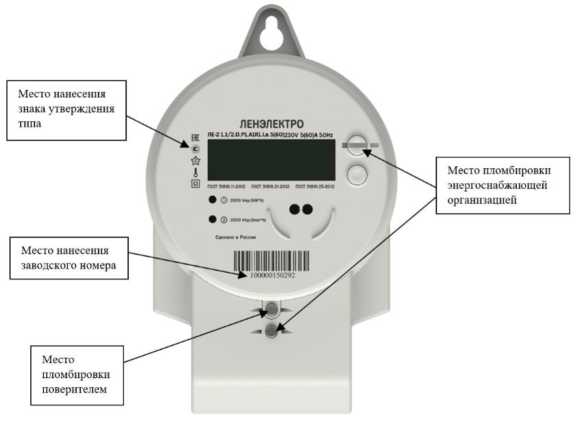

Рисунок 3 - Общий вид счетчика моделей ЛЕ-2......Р2 (P6) (Р8)...

ЛЕНЭЛЕКТРО    III II

ЛЕ-2 1.1/2.O.P3.A1R1.Le.5(6O) 23OV 5(60)А 5ОНг

Место пломбировки энергоснабжающей организацией

Место нанесения знака утверждения типа

Место пломбировки поверителем

Место нанесения заводского номера

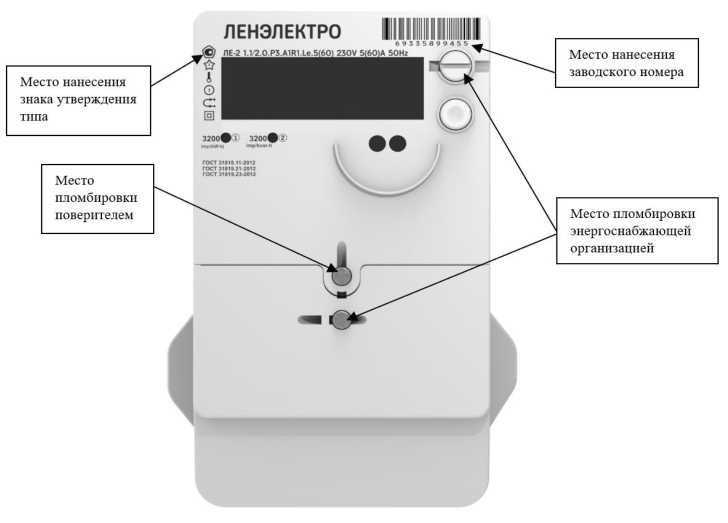

Рисунок 4 - Общий вид счетчика моделей ЛЕ-2......Р3 (P7)...

Место пломбировки поверителем

Место пломбировки энергоснабжающей организацией

Место пломбировки поверителем

Место нанесения знака утверждения типа

Место нанесения заводского номера

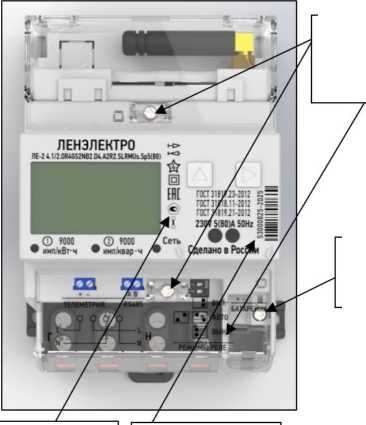

Рисунок 5 - Общий вид счетчика моделей ЛЕ-2......D0 (D4) (D8)....

Сделано в России

Место пломбировки поверителем

ЛЕНЭЛЕКТРО

ЛЕ-Д 1.1.R2.D1.A1.Le.5(60)

2000 I lmp/(kW*h)l

230V 5(60)А 50Hz      Q

ЕНЕ L]

фля

ас

L | D/T | ER Т0-Т4 (kw*ti)

Место пломбировки энергоснабжающей организацией

Место нанесения знака утверждения типа

Место нанесения заводского номера

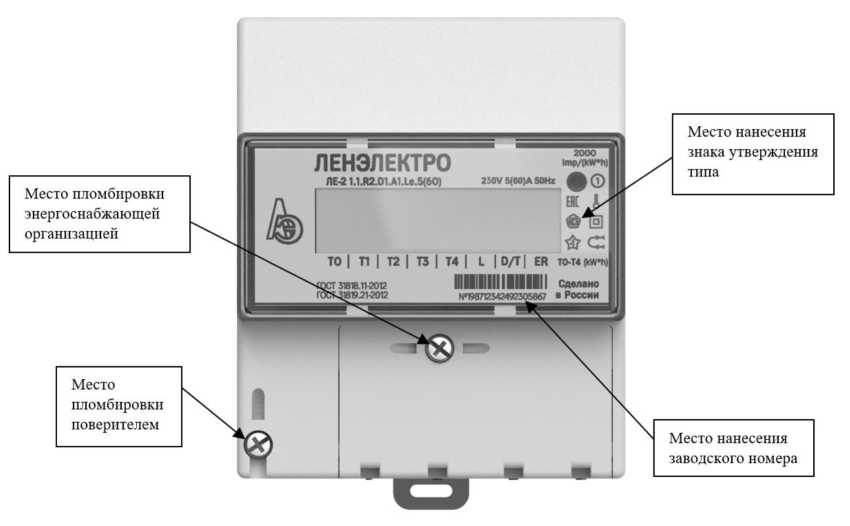

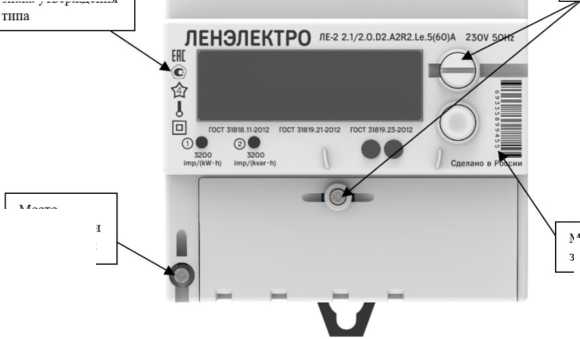

Рисунок 6 - Общий вид счетчика моделей ЛЕ-2......D1(D5)....

Место нанесения

знака утверждения

Место нанесения

заводского номера

Место пломбировки поверителем

Рисунок 7 - Общий вид счетчика в корпусе ЛЕ-2......D2(D6)....

Место пломбировки энергоснабжающей организацией

Место нанесения заводского номера

Место нанесения знака утверждения типа

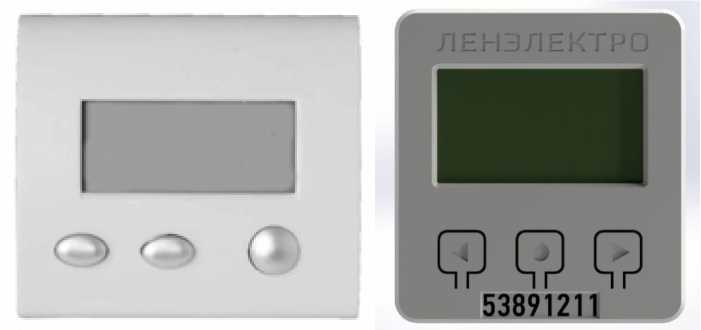

Рисунок 9 - Общий вид дистанционного индикаторного устройства

Программное обеспечение является встроенным (далее по тексту - ВПО) и выполняет функции управления режимами работы счетчика, сбора данных об измеренной электрической энергии, их математическую обработку, хранение и передачи измерительной информации ВПО записывается в энергонезависимую память программ микроконтроллера на этапе производства счётчиков. Программное обеспечение логически разделено на метрологически значимую часть программного обеспечения и метрологически незначимую часть. Метрологически значимая часть (далее по тексту - МЗЧ) не может быть изменена через внешние порты счётчика. МЗЧ выполняет функции управления режимами работы измерительного аналого-цифрового преобразователя, математической обработки измерительной информации, а также функции загрузки, проверки и активации метрологически незначимой части ВПО. Доступ к МЗЧ возможен только после удаления пломбы поверителя и разборки корпуса.

Метрологически незначимая часть (МНЧ) выполняет функции управления тарифами и выходными устройствами, накопления и представления данных учёта.

Обмен данными с внешними устройствами, в зависимости от исполнения счётчика, осуществляется через интерфейсы:

• - оптический порт по ГОСТ IEC 61107-2011;

• -  проводные интерфейсы - IEA 485, IEA 232, M-Bus, Ethernet, PLC;

• - беспроводные интерфейсы - модемы: GSM, NB-IoT, WiFi, RF с помощью программного обеспечения (далее по тексту - ПО) «Конфигуратор ЛЕ-2», которое предназначено для связи счетчика с ПК.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик.

аблица 3 - Идентификационные данные ВПО счётчиков

Продолжение таблицы 3

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Параметры электрической сети, измеряемые счетчиками

На основе измеряемых параметров (табл. 5) счётчик производит расчет полной мощности, коэффициента мощности, соотношения величин активной и реактивной мощности и небаланса токов в нулевом и фазном проводах.

Таблица 6 - Измерение активной мощности

Таблица 7 - Измерение реактивной мощности

Таблица 8 - Пределы допускаемых погрешностей при измерении параметров качества электроэнергии по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S и B.

Таблица 9 - Основные технические характеристики

Таблица 10 - Показатели надежности

наносится лазерной гравировкой на лицевую панель счетчика или щиток счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации и паспорт типографским способом.

Комплектность средства измерений

аблица 11 - Комплектность счетчиков электрической энергии ЛЕ-2

приведены в руководстве по эксплуатации ЛЕЭЛ.411152.003 РЭ «Счетчики электрической энергии однофазные ЛЕ-2» п.1.7.3 «Устройство и работа».

Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 10.09.2025 №1932 (Приложение А)

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ТУ ЛЕЭЛ.411152.003 Счетчики электрической энергии однофазные ЛЕ-2. Технические условия

Правообладатель

Акционерное общество «Ленэлектро»

(АО «Ленэлектро»)

ИНН 7810039295

Юридический адрес: 196191, Россия, г. Санкт-Петербург, Новоизмайловский пр-кт, д. 46 литера А, помещ. 4-Н, ком.10

Телефон(факс): (812) 374-21-46

Web-сайт: www.lenelectro.ru

E-mail: lenelektro@mail.ru

Изготовитель

Акционерное общество «Ленэлектро»

(АО «Ленэлектро»)

ИНН 7810039295

Адрес: 196191, Россия, г. Санкт-Петербург, Новоизмайловский пр-кт, д. 46, к. 2, литера А, помещ. 4-Н, ком.10

Телефон(факс): (812) 374-21-46

Web-сайт: www.lenelectro.ru

E-mail: lenelektro@mail.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555

Лист № 1 Регистрационный № 88261-23                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

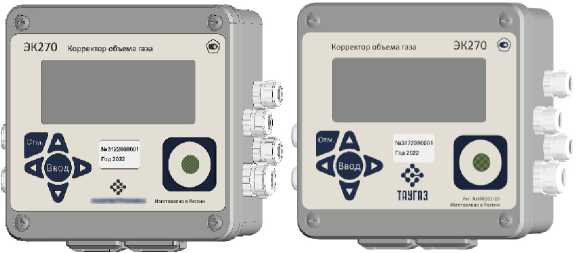

Корректоры объема газа ЭК270 (далее - корректор) предназначены для измерения давления, температуры и приведения объема газа, измеренного счетчиком газа, к стандартным условиям с вычислением коэффициента сжимаемости, а также для контроля технологических параметров (разность давлений, температура).

Описание средства измерений

Принцип действия корректора основан на измерении давления, температуры и вычислении объема газа, приведенного к стандартным условиям, с учетом вычисленных или подстановочных значений коэффициентов сжимаемости.

Корректор предназначен для работы совместно со счетчиками газа, имеющими импульсный выходной сигнал, пропорциональный объему газа в рабочих условиях, и обеспечивает автоматический учет потребления газа, а также контроль технологических параметров.

Корректор состоит из металлического корпуса, на лицевой панели которого расположены клавиатура, дисплей и порт оптического интерфейса. Внутри корпуса находятся преобразователь абсолютного (избыточного) давления, плата управления и батарейный источник питания. Через кабельные вводы на корпусе корректора к плате управления подключены преобразователи температуры и датчик импульсов.

Корректоры могут дополнительно комплектоваться преобразователем разности давлений и преобразователем температуры для контроля технологических параметров.

Основные функции корректоров:

• - измерение и преобразование импульсных сигналов от счетчиков газа;

• - измерение температуры и давления газа;

• - вычисление коэффициентов сжимаемости по ГОСТ 30319.2-2015 для корректоров с версией программного обеспечения (далее - ПО) 1.ХХ;

• - вычисление коэффициентов сжимаемости по ГОСТ 30319.2-2015 и ГОСТ Р 70927-2023 для корректоров с версией ПО 3.ХХ и корректоров, модернизированных до этой версии;

• - вычисление объема газа, приведенного к стандартным условиям;

• - хранение архивов измеренных и расчетных параметров, ведение журналов событий;

• - уведомление при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе корректора;

• - передача измеренной и вычисленной информации по оптическому, проводному интерфейсам связи во внешнюю систему обработки результатов измерений;

- опционально измерение разности давлений и температуры для контроля технологических параметров.

Общий вид корректора приведен на рисунке 1.

Заводской номер корректоров представляет собой цифровой код, состоящий из арабских цифр. Заводской номер наносится типографским способом на наклейку, размещаемую на лицевой панели корректоров, и записывается в энергонезависимую память корректоров при выпуске из производства. Просмотр заводского номера на жидкокристаллическом дисплее корректоров осуществляется путем вызова соответствующего пункта меню при помощи кнопок управления (согласно эксплуатационным документам). Знак утверждения типа наносится на лицевую панель корректоров методом фотопечати. Места расположения заводского номера и знака утверждения типа указаны на рисунке 2.

Конструкция корректоров обеспечивает возможность пломбирования всех частей, доступ к которым может повлиять на точность измерений. Винт, закрывающий кнопку, которая переводит корректоры в режим «Поверитель» и находится внутри корректоров, пломбируется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу. Для предотвращения несанкционированного доступа к плате управления корректоров крепежные винты, расположенные на внутренней защитной крышке, пломбируются с использованием мастичных пломб. Винтовая клемма подключения датчика импульсов пломбируется мастичной пломбой. Схема пломбирования корректоров от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

Корректор выполнен с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib» группы IIB, может устанавливаться во взрывоопасных зонах, и имеет маркировку взрывозащиты 1Ex ib IIB T4 Gb X.

Рисунок 1 - Общий вид корректора

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера

Место нанесения знака поверки

Место нанесения знака поверки

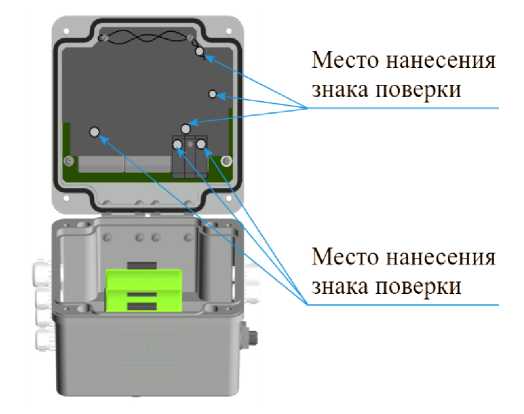

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

ПО корректоров встроенное и является их неотъемлемой частью.

ПО управляет всеми возможностями корректоров, располагается в энергонезависимой памяти, встроенной в микропроцессор корректоров, и сохраняется там в течение всего срока службы, даже в случае его обесточивания.

Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть ПО. ПО защищено от преднамеренных изменений.

Для защиты настроек и данных в корректоре выполнено разграничение прав доступа.

Таблица 1 - Идентификационные данные ПО корректоров

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносится на лицевую панель корректоров методом фотопечати и на титульные листы эксплуатационной документации типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в разделе 6 «Корректоры объема газа ЭК270. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»

Приказ Росстандарта от 05.12.2025 г. № 2667 «Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от Т10^-2 до Т10⁷ Па и Государственной поверочной схемы для средств измерений абсолютного давления»

Приказ Росстандарта от 10.03.2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до Т10⁵ Па»

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

УРГП.407229.002 ТУ Корректоры объема газа ЭК270. Технические условия

Правообладатель

Общество с ограниченной ответственностью «ТАУГАЗ»

(ООО «ТАУГАЗ»)

ИНН 5243041600

Юридический адрес: 607222, Нижегородская обл. г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4

Общество с ограниченной ответственностью «ТАУГАЗ»

(ООО «ТАУГАЗ»)

ИНН 5243041600

Адрес: 607222, Нижегородская  обл., г.о. город Арзамас, г. Арзамас,

ул. Рабочий Порядок, д. 14, помещ. 4

Телефон: (831)235-70-10

E-mail: info@arzge.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

Телефон: (843) 214-20-98, факс: (843) 227-40-10 Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Тел. (831) 428-78-78, факс (831) 428-57-48

E-mail: mail@nncsm.ru Уникальный номер записи в реестре аккредитованных лиц № 30011-13

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229

Лист № 1 Регистрационный № 87614-22                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Корректоры объема газа ТК220 (далее - корректор) предназначены для измерения температуры, количества импульсов от счетчиков газа и приведения объема газа к стандартным условиям с учетом измеренной температуры и подстановочных значений коэффициента сжимаемости и абсолютного давления.

Описание средства измерений

Принцип действия корректора основан на измерении количества импульсов от счетчиков с помощью датчика импульсов и вычислении объема газа, приведенного к стандартным условиям, с учетом измеренной температуры с помощью термопреобразователя сопротивления 500П (Pt500) и подстановочных значений коэффициента сжимаемости и абсолютного давления.

Условно-постоянные величины вводятся с помощью клавиатуры на лицевой панели корректора или компьютера.

Корректор состоит из пластмассового корпуса с 12-разрядным жидкокристаллическим дисплеем с дополнительными символами и двухкнопочной клавиатуры, термопреобразователя сопротивления 500П (Pt500). Внутри корпуса расположена электронная плата CPU с клеммами и батарея питания.

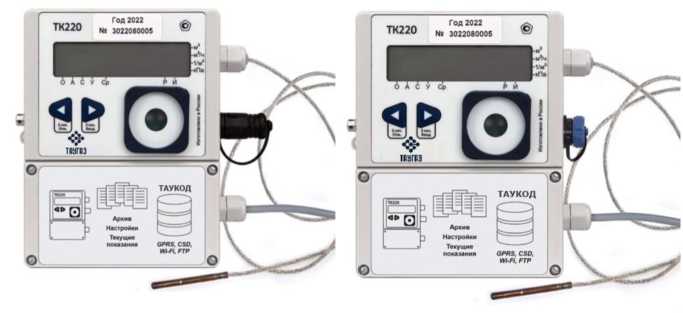

Общий вид основных исполнений корректора представлен на рисунке 1.

Заводской номер в виде арабских цифр наносится на лицевую сторону корректора в виде наклейки или методом термопечати (лазерной гравировки). Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

Пломбировку от несанкционированного доступа осуществляют путем пломбирования кнопки поверителя, расположенной внутри корпуса и защищенной винтом, с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу, а также пломбирования винтов на задней крышке и крышке счетных входов путем нанесения знака поверки на специальную мастику.

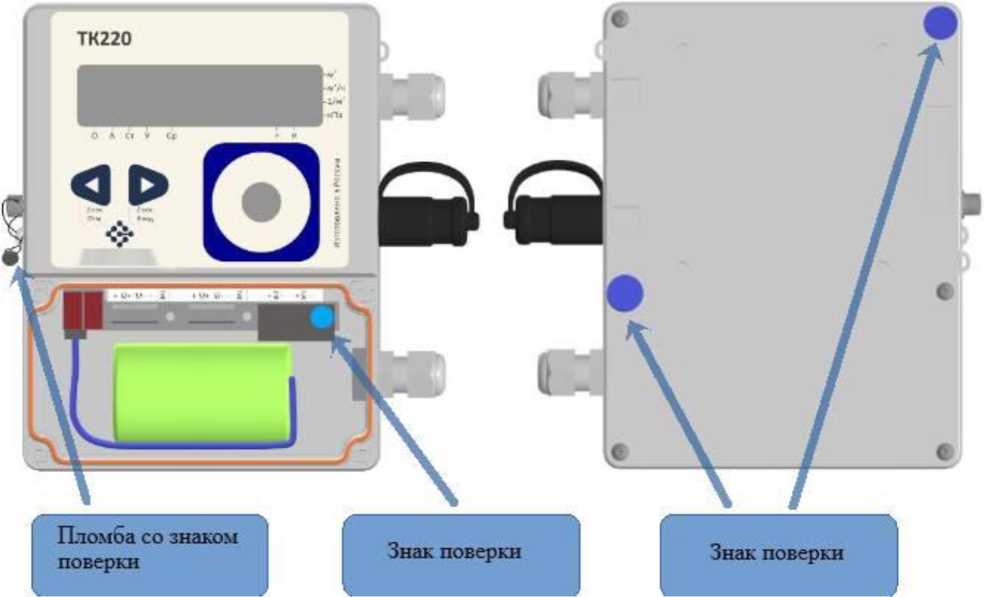

Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.

1 - Общий вид основных

Рисунок

заводского номера

\

Архив Настройки Текущие показания

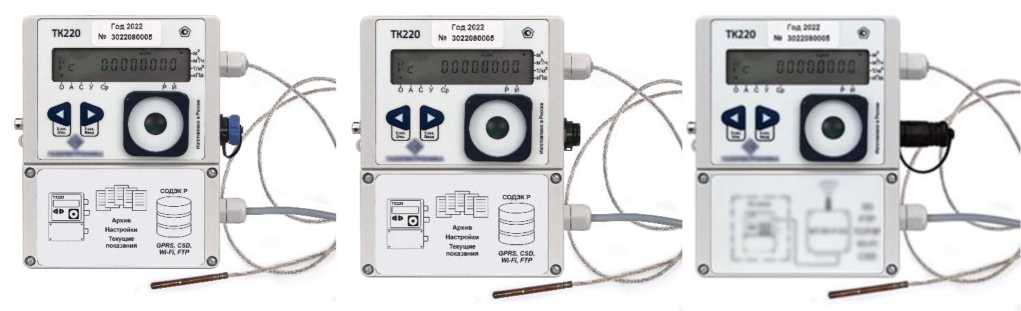

Рисунок 2 - Место нанесения заводского номера, знака утверждения типа

ТК220

<1О

ф

------------&

Знак поверки

В

f----------------------®|

Знак поверки

я----------------%

Пломба со знаком поверки

IM

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки

Программное обеспечение (далее - ПО) корректора встроенное и разделено на метрологически значимую и метрологически незначимую части.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносится в правом верхнем углу лицевой части корпуса методом печати и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в пункте 6 руководства по эксплуатации.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Росстандарта от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»

УРГП.407229.006 ТУ «Корректоры объема газа ТК220. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «ТАУГАЗ»

(ООО «ТАУГАЗ»)

ИНН 5243041600

Юридический адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4

Изготовитель

Общество с ограниченной ответственностью «ТАУГАЗ»

(ООО «ТАУГАЗ»)

ИНН 5243041600

Адрес: 607222, Нижегородская обл.,  г.о. город Арзамас, г. Арзамас,

ул. Рабочий Порядок, д. 14, помещ. 4

Телефон: (831) 235-70-10

E-mail: info@arzge.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229
