ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Уровнемеры микроволновые контактные VEGAFLEX 8*

Уровнемеры микроволновые контактные VEGAFLEX 8* (далее - уровнемеры) предназначены для непрерывного измерения уровня жидкостей и сыпучих материалов, а также уровня раздела фаз жидкостей в нефтегазовой, химической и других отраслях промышленности. В качестве измеряемых сред могут быть нефть, нефтепродукты, сжиженные газы, жидкие и сыпучие химические продукты, порошки, цемент, зерно и т.п.

Уровнемеры состоят из электронного блока, устанавливаемого сверху на резервуаре или выносной камере, и погруженного в измеряемую среду зонда в виде троса, одинарного стержня или стержня внутри коаксиальной трубки, вдоль которого распространяются излучаемые и принимаемые уровнемером электромагнитные импульсы малой мощности.

Принцип работы уровнемеров основан на измерении времени распространения электромагнитного импульса между излучением и приемом обратного импульса, отраженного от поверхности измеряемой среды или раздела фаз измеряемых сред. Исходя из времени распространения электромагнитного импульса, уровнемер рассчитывает расстояние до измеряемого уровня продукта.

Уровнемер обеспечивает отображение измеренных значений уровня и передачу измерительной информации в аналоговом (4-20mA/HART) или цифровом (Profibus PA или Foundation Fieldbus) виде.

Уровнемеры имеют следующие модификации: VEGAFLEX 81 (для жидкостей), VEGAFLEX 82 (для сыпучих материалов), VEGAFLEX 83 (для агрессивных жидкостей или жидкостей в емкостях со специальными требованиями к очистке), VEGAFLEX 86 (для жидкостей при высоких температурах и высоком давлении процесса).

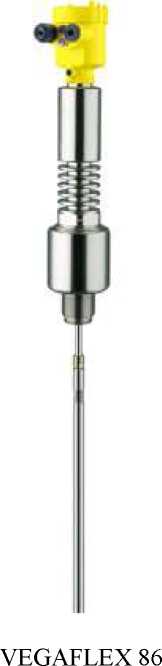

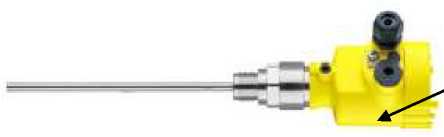

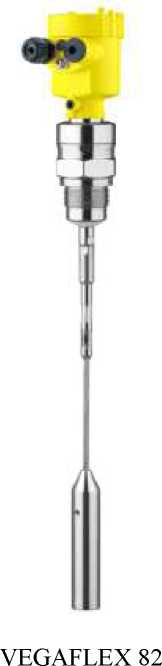

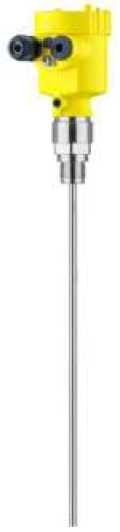

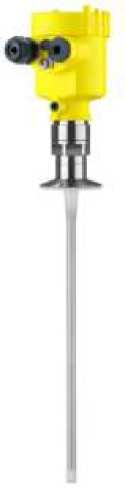

Рисунок 1 - Фотографии общего вида

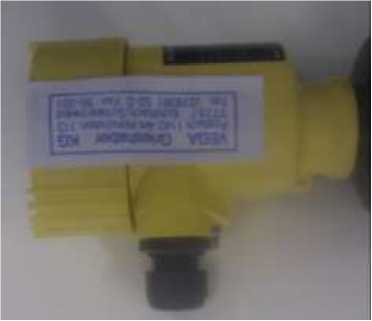

Рисунок 2 - Фотография мест пломбировки

Встроенное программное обеспечение (ПО) уровнемеров используется для измерения уровня продукта относительно установленного диапазона, передачи результатов измерения, настройки, самодиагностики уровнемеров и записи данных измерения. Для защиты от несанкционированного доступа к настройкам уровнемеров в ПО предусмотрена защита паролем.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 3

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Таблица 4

осуществляется по документу МП 53857-13 «ГСИ. Уровнемеры микроволновые контактные VEGAFLEX 8*. Методика поверки с изменением №1, утвержденному ФГУП «ВНИИМС» 27.07.2016 г.

Основные средства поверки:

- уровнемерная поверочная установка,с погрешностью ±0,7 мм;

- рулетка измерительная металлическая по ГОСТ 7502-98 2-го класса,

- термометр с ценой деления 0,1°С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний

МОЗМ МР 85 Уровнемеры автоматические для измерения уровня жидкости в стационарных резервуарах-хранилищах. Часть 1. Метрологические и технические требования -испытания

Техническая документация фирмы-изготовителя

«VEGA Grieshaber KG», Германия

Am Hohenstein 113, 77761 Schiltach, Германия

Тел.: +49 7836 50-0

Факс: +49 7836 50-201

E-mail: info.de@vega.com

ООО «ВЕГА ИНСТРУМЕНТС»

Адрес: 119602, г. Москва, Ул. Академика Анохина, д.38к1, этаж 1, пом. II, ком. 6Д Тел./факс: +7 (495) 989-20-49

E-mail: flow@vega-rus.ru

ГЦИ СИ ФГУП «ВНИИМС»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
