О переоформлении свидетельства об утверждении типа средства измерений № 68871 «Комплексы измерительно-вычислительные Триал-1» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО «ПКЦ Системы ТРИАЛ» от 29 ноября 2018 г. № 2109/18 и № 2110Э/18 приказываю:

• 1. Внести изменения в описание типа на комплексы измерительновычислительные Триал-1, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 70213-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу СТ01.017.01МП

с Изменением № 1 «Комплексы измерительно-вычислительные Триал-1. Методика поверки», утверждённому ФГУП «ВНИИМС» 29 ноября 2018 г., интервал поверки -  1 год и распространить действие документа

СТО 1.017.01 МП на комплексы измерительно-вычислительные Триал-1, находящиеся в эксплуатации.

• 3.  Переоформить свидетельство об утверждении типа № 68871 «Комплексы измерительно-вычислительные Триал-1», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 70213-18, в связи с внесением изменений в методику поверки.

• 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 0OE1O36EE32711E880E9EO071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «12» февраля 2019 г. № 214

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные Триал-1

Комплексы измерительно-вычислительные Триал-1 (далее по тексту - комплексы) предназначены для измерений выходных аналоговых сигналов от датчиков в виде напряжения и силы постоянного тока, напряжения и частоты переменного тока, фазового сдвига между сигналами, интервалов времени и количества импульсов, а так же для регистрации и отображения результатов измерений и расчетных величин и на основе полученных данных формирования сигналов управления сложными технологическими процессами и объектами в реальном масштабе времени.

Конструктивно комплексы представляют собой стойку управления, в которой размещены: консоль управления с блоком согласования датчиков (БСД), консоль тензометрическая с блоком контроля, источник бесперебойного питания и персональный компьютер (ПЭВМ), аналого-цифровой преобразователь (АЦП), нормирующие преобразователи скомпонованы в блоки нормирующих преобразователей (БНП) (по заказу возможно изготовление блоков нормирующих преобразователей с маркировкой БНП-О, включающих в себя только нормирующие преобразователи, выполняющие измерение сигналов напряжения постоянного электрического тока, с поддержкой функций измерения фазового сдвига между сигналами, интервалов времени и количества импульсов), устанавливаемые в помещении испытательных стендов. Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом.

Комплексы применяются для построения систем измерения и управления гидравлическим или электромеханическим испытательным оборудованием при определении прочностных и физико-механических свойств материалов и конструкций. Стойки управления комплексов имеют два исполнения в зависимости от типа испытательного оборудования:

• - стойки управления СТ1606 - для управления электромеханическими приводами;

• - стойки управления СТ011 - для управления гидравлическими приводами.

Принцип действия измерительных каналов (ИК) основан на преобразовании аналоговых сигналов: силы и напряжения постоянного тока, частоты и напряжения переменного тока, фазового сдвига между сигналами, поступающими на входы разных измерительных каналов, измерения интервалов времени, количества импульсов, поступающих от первичных измерительных преобразователей в цифровой код, с последующим вычислением ПЭВМ значений физических величин действующих на первичные преобразователи, результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Комплексы изготавливаются для эксплуатации в общеклиматических условиях, исполнение О4.1 по ГОСТ 15150-69 с диапазоном рабочих температур от плюс 10 до плюс 30 °С, относительной влажностью воздуха до 80 % при температуре плюс 25 °С, без предъявления требований к механическим воздействиям, пониженной влажности, изменению температуры среды и предназначена для эксплуатации в помещениях, не содержащих химически активных сред.

Общий вид стойки управления приведен на рисунке 1. Общий вид БНП приведен на рисунке 2.

а) б)

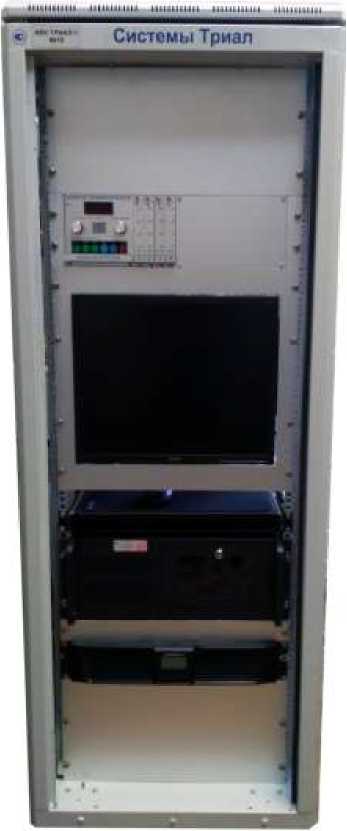

Рисунок 1 - Общий вид стойки управления:

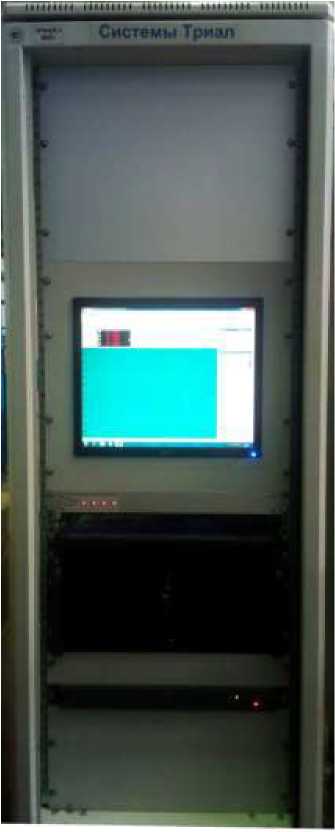

б) стойка управления СТ011

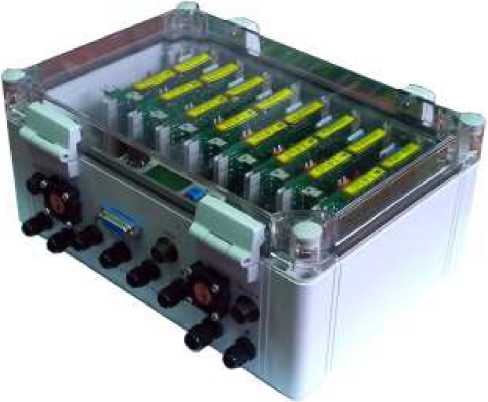

Рисунок 2 - Общий вид БНП

Пломбирование комплексов не предусмотрено.

Работа комплекса осуществляется под управлением специализированного программного обеспечения (СПО) Garis (Гарис) в среде операционной системы «MS Windows» и обеспечивающего циклический сбор измерительной информации от ИК комплекса; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК комплекса. Для работы с комплексом СПО Гарис использует библиотеки, выполняющие следующие функции:

• - модуль GarisGrad.dll - фильтрация, градуировочные расчеты;

• - модуль GarisAspf.dll - вычисление амплитуды, статики, фазы, частоты и других интегральных параметров сигнала;

• - модуль GarisInterpreter.dll - интерпретатор формул для вычисляемых каналов;

Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации типографским способом и на стойку управления в виде наклейки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу СТ01-017.01МП «Комплексы измерительно-вычислительные Триал-1. Методика поверки» с Изменением № 1, утвержденному ФГУП «ВНИИМС» 19 ноября 2018 г.

Основные средства поверки:

• - калибратор универсальный Н4-7, регистрационный номер в Федеральном информационном фонде (далее - Госреестр) № 22125-01;

• - генератор сигналов сложной формы со сверхнизким уровнем искажений DS360, Госреестр № 45344-10;

• - частотомер электронно-счётный Ч3-85/5, Госреестр № 56478-14.

Допускается применение иных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 26.51.45-001-71606963-2017 Комплексы измерительно-вычислительные «Триал-1». Технические условия

Общество с ограниченной ответственностью «ПКЦ Системы ТРИАЛ» (ООО «ПКЦ Системы ТРИАЛ»)

ИНН 7728304494

Юридический адрес: 117465, г. Москва, ул. Генерала Тюленева, д. 29А Телефон: (495) 557-90-80

Факс: (495) 557-32-30

Е-mail: trialsystems@rambler.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
