МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

07 ноября 2025 г.                                                                  у_о        2409

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________

Лист № 1 Регистрационный № 90979-24                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Компараторы массы (далее - компараторы) предназначены для сличений эталонных и рабочих гирь, а также измерений массы методом замещения.

Принцип действия компараторов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

Конструктивно компараторы состоят из весоизмерительного устройства и терминала, расположенных в одном корпусе.

Компараторы массы могут применяться в качестве рабочих эталонов единицы массы 2-го, 3-го, 4-го или 5-го разрядов совместно с гирями, соответственно, 2-го, 3-го, 4-го или 5-го разрядов для передачи единицы массы в соответствии с Государственной поверочной схемой для средств измерения массы (далее - ГПС для СИ массы). Компараторы массы применяют для сличений эталонных и рабочих гирь при отключенной функции автоматического слежения за нулём.

Компараторы выпускаются в трех модификациях: ВЛЭ-1023КС, ВЛЭ-6202КС, ВЛЭ-6202К, различающихся максимальной нагрузкой и действительной ценой деления (дискретностью отсчета), а также типом устройства юстировки (со встроенной гирей или с внешней гирей).

В компараторах предусмотрены следующие устройства:

• -  полуавтоматическое устройство установки на нуль и полуавтоматическое устройство;

• -  выборки массы тары, управляемые от одной клавиши;

• -  полуавтоматическое устройство юстировки чувствительности (цены деления) внешней гирей (ВЛЭ-1023КС, ВЛЭ-6202КС, ВЛЭ-6202К); устройство с внешней гирей позволяет учитывать значение условной массы юстировочной гири;

• -  автоматическое и полуавтоматическое устройство юстировки чувствительности (цены деления) встроенной гирей (ВЛЭ-1023КС, ВЛЭ-6202КС);

• -  устройство первоначальной установки нуля, слежения за нулем и автоматического обнуления Автоноль (устройства слежения и Автоноль отключены при выпуске из производства);

• -  устройство установки по уровню;

• -  устройство взвешивания под компаратором (по заказу);

• - устройств адаптации к внешним условиям.

Компараторы оснащены следующими прикладными программами:

• -   блокировка меню;

• -   настройка дисплея для отображения даты или времени в режиме ожидания;

• -   аналоговая (графическая) шкала

• -   функция автоматического вывода данных на печать (Автопечать);

• -   функция переключения единиц измерения массы.

Компараторы оснащаются стандартным интерфейсом RS-232C для связи с персональным компьютером (ПК) и разъёмом (ДАТА -I/O) для принтера.

Общий вид компараторов приведен на рисунках 1-2.

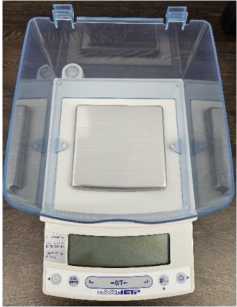

Рисунок 1 - Общий вид компараторов модификации ВЛЭ-1023КС

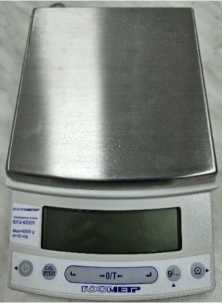

Рисунок 2 - Общий вид компараторов модификаций ВЛЭ-6202КС, ВЛЭ-6202К

Для защиты компараторов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, компараторы пломбируются контрольной этикеткой изготовителя. Место пломбирования обозначено на рисунке 3. Заводской номер, имеющий цифровой или буквенно-цифровой формат, приведен на маркировочной этикетке, выполненной на самоклеящейся пленке. Место нанесения заводского номера приведено на рисунке 3.

Место нанесения заводского номера

Место пломбирования контрольной этикеткой изготовителя

Рисунок 3 - Место пломбирования компаратора от несанкционированного доступа, место нанесения заводского номера, место нанесения знака утверждения типа

Маркировка компаратора общем случае содержит:

• -   товарный знак предприятия-изготовителя [KSSSMIEIP , нанесённый на переднюю панель компараторов;

• -   наименование и обозначение модификации компаратора;

• -   заводской номер компаратора по системе учета предприятия-изготовителя;

• -    год выпуска, страна предприятия-изготовителя;

• -   значения максимальной нагрузки Max и действительной цены деления d;

• -   род тока и номинальное значение напряжения (на блоке питания);

• -   знак утверждения типа средств измерений.

Компараторы имеют встроенное программное обеспечение (далее - ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации. ПО заложено в микроконтроллерах компараторов в процессе производства.

Конструкция компараторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Влияние ПО учтено при нормировании метрологических характеристик. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс без использования специального оборудования производителя.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014 для компараторов, оснащенных встроенным устройством юстировки чувствительности, и «средний» — с устройством юстировки чувствительности внешней гирей.

Идентификация ПО осуществляется путем просмотра номера версии на дисплее компаратора при подключении его к сети питания.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Класс точности гирь по ГОСТ OIMLRIII-l-2009/разряд эталона по ГПС для СИ массы и номинальные значения массы гирь, для поверки (калибровки) которых применяют компараторы массы

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

Таблица 5 - Показатели надежности

Таблица 6 - Значения массы и размеров компараторов

наносится на маркировочную этикетку, закрепляемую на корпусе компараторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

аблица 7 - Комплектность компараторов массы ВЛЭ

П Продолжение таблицы 7

приведены в разделе 3 «Основные приемы работы с компаратором» руководств по эксплуатации НПП0.005.015 РЭ и НПП0.005.016 РЭ.

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 04 июля 2022 г. № 1622

ВТНЛ.404212.001 ТУ «Компараторы массы  ВЛЭ. Технические условия»

с изменением 1

Общество с ограниченной ответственностью «Научно-производственное предприятие Госметр»

(ООО «НПП Госметр»)

ИНН 7816517580

Юридический адрес: 190020, Санкт-Петербург, Рижский пр. д. 58, к. 2, литера А, пом.14-Н, №11

Телефон: (812) 578-54-90, телефон (факс): (812) 578-54-30

Web-сайт: www.gosmetr.ru

E-mail: info@gosmetr.ru

Изготовитель Общество с ограниченной ответственностью «Научно-производственное предприятие

Госметр»

(ООО «НПП Госметр»)

ИНН 7816517580

Юридический адрес: 190020, Санкт-Петербург, Рижский пр. д. 58, к. 2, литера А, пом.14-Н, №11

Адрес места осуществления деятельности: 190020, Санкт-Петербург, Рижский пр. д. 58 Телефон: (812) 578-54-90, телефон (факс): (812) 578-54-30

Web-сайт: www.gosmetr.ru

E-mail: info@gosmetr.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр-кт, 19, литера Д Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

^H__O6p_O     2025 _г. № ²⁴⁰⁹

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
