Регистрационный № 48625-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы почтовые электронные ВП (далее - весы) предназначены для взвешивания почтовых отправлений при оказании услуг почтовой связи.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, амплитуда или частота которого изменяется пропорционально массе груза. Электрический сигнал поступает в устройство обработки результатов измерений. Результат измерения массы отображается на цифровом дисплее, входящим в состав терминала, а также может быть отображен на вторичном дисплее. Информация о массе взвешиваемого груза через цифровой интерфейс RS-232 и/или USB 1.1 может быть передана на периферийное устройство.

Конструктивно весы состоят из грузоприемного, грузопередающего и весоизмерительного устройств. Весоизмерительное устройство включает в себя весоизмерительный датчик, устройство обработки результатов измерений и терминал. Общий вид весов показан на рисунке 1.

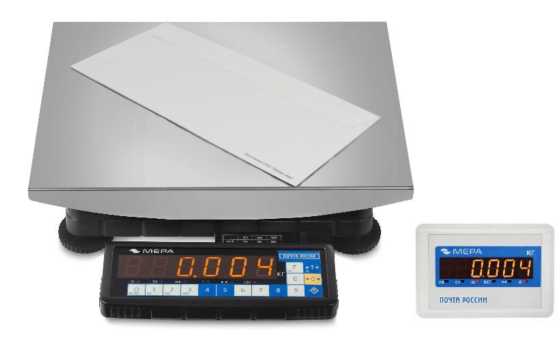

Рисунок 1 - Общий вид весов почтовых электронных ВП с дополнительным цифровым дисплеем

Весы представляют собой средство измерения массы неавтоматического действия и выпускаются в различных модификациях, отличающихся максимальной нагрузкой, используемыми весоизмерительными датчиками, типом цифрового дисплея и клавиатурой управления весами.

Обозначение модификаций - ВП-3/M-N-K-Z,

где:   3 - количество диапазонов взвешивания;

M - принимает значение, 6 для весов с максимальной нагрузкой третьего диапазона равной 6 кг, или 30, для весов с максимальной нагрузкой третьего диапазона равной 32 кг;

N - принимает значение К для семейства весов с тензокварцевым весоизмерительным датчиком или Р для семейства весов с тензорезисторным весоизмерительным датчиком;

K - принимает значение ЖКИ для весов с жидкокристаллическим цифровым дисплеем или СД для весов со светодиодным цифровым дисплеем;

Z - принимает значение П для весов с многокнопочной клавиатурой или О для весов с оптимизированной клавиатурой.

Весы имеют устройства, реализующие следующие функции:

• - вывод на цифровой дисплей значений массы брутто, нетто, тары;

• - выборки массы тары;

• - установки по уровню;

• - многодиапазонность;

• - полуавтоматической установки нуля;

• - первоначальной установки нуля;

• - слежения за нулем.

Маркировочная табличка крепится на основание весов и содержит следующую информацию:

• - торговую марку изготовителя или его полное наименование;

• - модификацию весов;

• - серийный номер;

• - знак утверждения типа;

• - максимальный диапазон устройства выборки массы тары в виде: Т = -;

• - номер ТУ;

• - год выпуска;

• - знак соответствия.

Заводской(серийный) номер наносится типографским способом на маркировочную табличку в виде обозначения, состоящего из арабских цифр.

Дополнительная маркировочная табличка, располагается рядом с дисплеем и содержит информацию о максимальной, минимальной нагрузках и поверочном интервале весов для каждого диапазона взвешивания.

Для защиты от доступа к узлам настройки (регулировки) весов, в зависимости от версии программного обеспечения, могут применяться механические (разрушаемая наклейка или пломба с изображением знака поверки), ограничивающие доступ к переключателю настройки (регулировки) (расположен на метрологической плате внутри корпуса весов) и/или электронные (электронная пломба) средства защиты.

Способы пломбировки определяются предустановленным изготовителем программным обеспечением с соответствующими средствами защиты, а также наличием специальных технических средств у лица, выполняющего поверку, и приведены на рисунках 2 и 3.

Место пломбировки

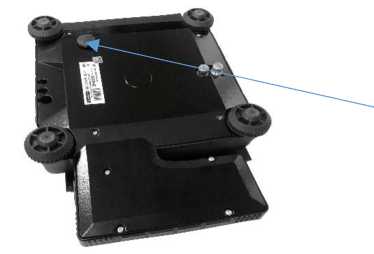

Рисунок 2 - Схема пломбировки весов механическими средствами защиты (разрушаемая наклейка или пломба с изображением знака поверки)

Знак поверки наносится на свидетельство о поверке средства измерений или в руководстве по эксплуатации (в соответствии с действующим законодательством).

Программное обеспечение (далее - ПО) весов реализовано аппаратно, является встроенным и метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней поверхности весов (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю настройки (регулировки), при этом ПО не может быть модифицировано без нарушения защитной пломбы и установки переключателя настройки (регулировки) в положение «ON». Кроме того, изменение ПО невозможно без применения специализированного оборудования, предоставляемого изготовителем весов.

Доступ к средствам настройки (регулировки) возможен только при изменении положения переключателя настройки (регулировки).

Для защиты от несанкционированного доступа к средствам настройки (регулировки), а также измерительной информации, в весах с номером версии ПО 9.01, 9.02, 9.03 или 9.04

Лист № 4 Всего листов 7 помимо механических реализованы электронные средства защиты. При этом механические и электронные средства защиты могут быть использованы совместно или независимо друг от друга.

Электронные средства защиты реализуют:

• - идентификацию авторизованного пользователя устанавливающего электронную пломбу;

• - проверку соответствия текущего значения контрольной суммы с ее значением, хранящимся в ПО весов, при включении весов. При несовпадении данных значений на дисплей весов выводится сообщение «Err -3.X», свидетельствующее о нарушении электронной пломбы. Параметр Х принимает значение от 0 до 6 и описывает параметр, подвергшийся изменению в электронной пломбе. Сведения о параметрах содержатся в разделе 19 «Возможные неисправности и методы их устранения» руководства по эксплуатации.

• - формирование записи (файла) с данными об электронной пломбе (контрольная сумма MD5), содержащей информацию о дате очередной поверки, времени записи пломбы, идентификационные данные лица проводившего пломбирование, данные о составе весов и установленном программном обеспечении, коэффициенты настройки весов.

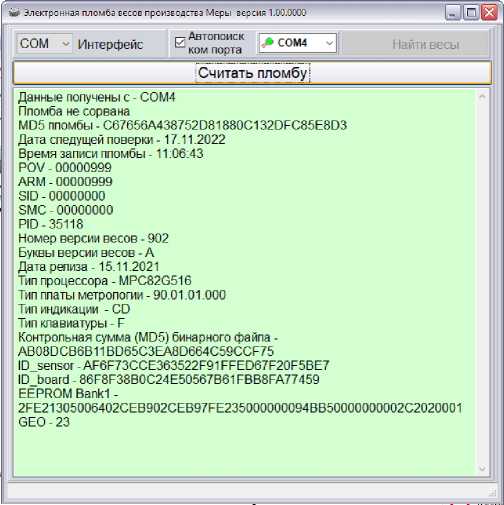

Данные об электронной пломбе и ее статусе (действующая или нарушена) доступны для просмотра в специализированном программном обеспечении производителя «ScalesMeraElectronicSealsRead», при подключении весов к персональному компьютеру и выполнении инструкции, указанной в эксплуатационной документации.

Защита ПО для установки электронной пломбы обеспечивается с помощью уникального электронного ключа идентификации, без которого не возможна установка электронной пломбы.

Пломбировка весов с номерами версий ПО 9.01, 9.02, 9.03 или 9.04 считается нарушенной, а настройка (регулировка) несанкционированной при повреждении или отсутствии механических средств защиты и индикации на дисплее весов сообщения «Err-З.Х», свидетельствующего о нарушении электронной пломбы.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики.

Таблица 3 - Технические характеристики.

наносится графическим способом на маркировочную табличку, закрепленную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Таблица 4 - комплектность средства измерений.

приведены в разделе 9 «Порядок работы» документа «Весы почтовые электронные ВП. Руководство по эксплуатации».

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 4274-007-49290937-2011 (ТУ 4274-007-49290937-2017) «Весы почтовые электронные ВП. Технические условия»

Общество с ограниченной ответственностью «Мера-ТСП»

(ООО «Мера-ТСП»)

ИНН 7733081596

Юридический адрес: 115419, г. Москва, вн.тер.г. муниципальный округ Донской, пр-д 2-й Рощинский, д. 8, стр. 3

Телефон (факс): (495) 411-99-28

E-mail: info@mera-device.ru

Web-сайт: www.mera-device.ru

Общество с ограниченной ответственностью «Мера-ТСП»

(ООО «Мера-ТСП»)

ИНН 7733081596 Юридический

адрес: 115419, г. Москва, вн.тер.г. муниципальный округ Донской, пр-д 2-й Рощинский, д. 8, стр. 3

Адрес места осуществления деятельности: 152616, Ярославская обл., г. Углич, Камышевское ш., д. 10

Телефон (факс): (495) 411-99-28

E-mail: info@mera-device.ru

Web-сайт: www.mera-device.ru

Испытательный центр Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: (495) 437-55-77/ 437-56-66

Адрес в Интернет: www.vniims.ru

Адрес электронной почты: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

29 сентября 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

Лист № 1 Регистрационный № 46407-11                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерения статического момента лопаток газотурбинного двигателя «МЕРА-ИСМ» (далее - приборы) предназначены для измерений абсолютного значения радиального статического момента лопаток газотурбинного двигателя.

Приборы применяются при сборке и балансировке роторов газотурбинных двигателей.

Все модели приборов выполнены на единой конструктивной основе и состоят из рычага с фланцем, клавиатуры и табло, устанавливаемых на корпусе. Рычаг подвешен на двух ленточных шарнирах, один из которых закреплен на металлической раме, прикрепленной к корпусу прибора, а второй прикреплен к силоизмерительному датчику. Статический момент лопатки определяется при установке лопатки газотурбинного двигателя на фланец прибора. Информация, выводимая на индикаторы, может быть передана на внешние электронные устройства с помощью интерфейсов: RS232, RS485, Ethernet, USB.

Принцип действия приборов основан на преобразовании статического момента в силу, измеряемую силоизмерительным датчиком консольного типа с тензочувствительными кварцевыми резонаторами. Тензочувствительные кварцевые резонаторы, включенные по дифференциальной схеме, под действием измеряемого момента изменяют частоты собственных колебаний, Разность данных частот преобразуется в последовательность электрических импульсов, частота которых измеряется электронным блоком. Результат измерения частоты непосредственно в единицах момента выводится на табло прибора.

Приборы выпускаются в различных модификациях, отличающихся наибольшими и наименьшими пределами измерения.

Программное обеспечение приборов реализовано аппаратно, номер программного обеспечения высвечивается на табло прибора при включении. Для предотвращения несанкционированного доступа к юстировочным параметрам приборов используется переключатель внутри корпуса прибора, доступ к которому пломбируется.

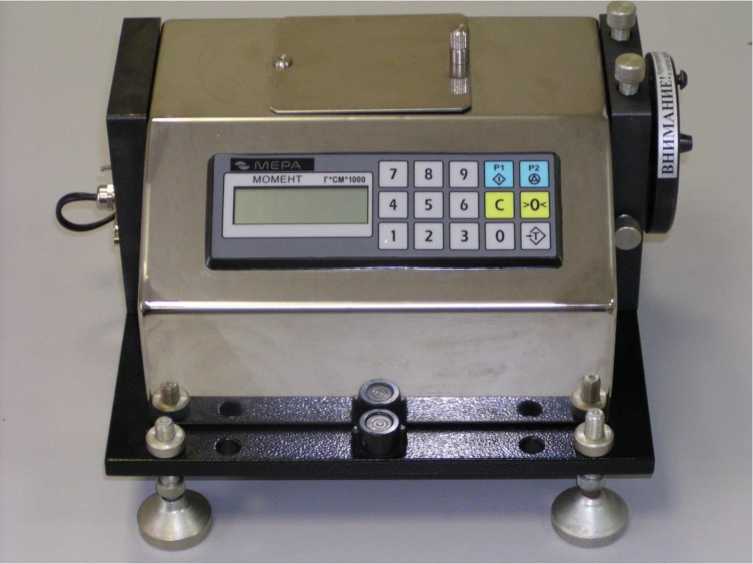

Рисунок 1 - Фотография общего вида

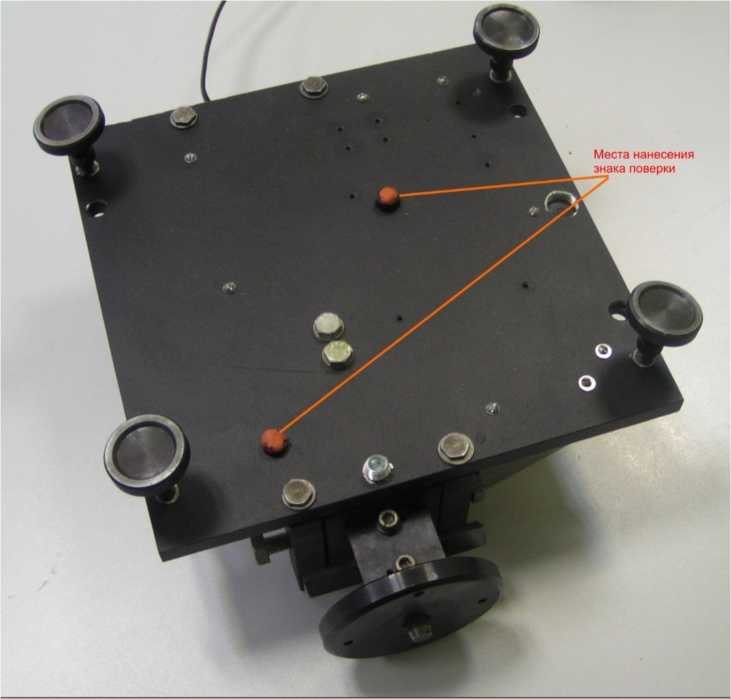

Рисунок 2 - Фотография мест нанесения знака поверки

Основные метрологические и технические характеристики приборов для измерения статического момента лопаток газотурбинного двигателя «МЕРА-ИСМ» приведены в таблице 1.

Таблица 1

Общие технические характеристики приборов для всех модификаций приведены в таблице 2.

Таблица 2

Идентификационные данные программного обеспечения приведены в таблице 3.

Таблица 3

Знак утверждения типа наносится графическим способом на табличку, закрепленную на корпусе прибора и типографским способом на титульный лист руководства по эксплуатации.

*Примечание: Компакт диск с программным обеспечением «Автоматизированное рабочее место (АРМ) комплектовщика лопаток газотурбинного двигателя (ГТД)», не являющимся метрологически значимым и предназначенным для раскладки лопаток на диске ГТД, поставляется по дополнительному заказу.

«Приборы для измерения статического момента лопаток газотурбинного двигателя «МЕРА-ИСМ. Руководство по эксплуатации»

ОСТ 1.41127-79 «Лопатки роторов ГТД. Статические моменты. Методы измерений» Технические условия ТУ 4343-006-49290937-2010

Общество с ограниченной ответственностью «Мера-ТСП»

(ООО «Мера-ТСП»)

ИНН 7733081596

Юридический адрес: 115419, г. Москва, вн. тер. г. муниципальный округ Донской, пр-д 2-й Рощинский, д. 8, стр. 3

Телефон (факс): +7 (495) 411-99-28

Web-сайт: www.mera-device.ru

E-mail: info@mera-device.ru

Общество с ограниченной ответственностью «Мера-ТСП»

(ООО «Мера-ТСП»)

ИНН 7733081596

Юридический адрес: 115419, г. Москва, вн. тер. г. муниципальный округ Донской, пр-д 2-й Рощинский, д. 8, стр. 3

ГЦИ СИ ФГУП «ВНИИМС», 119361, г. Москва, ул. Озерная, д. 46, Тел.: (495) 437 5577, факс: (495) 437 5666, E-mail: Office@vniims.ru, www. vniims.ru

Аттестат аккредитации № 30004-13

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» __________ 2025 г. № ___

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

Лист № 1 Регистрационный № 63439-16                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные газоанализаторов водорода и кислорода ГВК (далее - ГВК), предназначены для измерения объемной доли водорода и кислорода, с учётом температуры в контролируемой среде рабочей зоны.

Принцип работы ГВК основан на приеме от датчиков аналоговых сигналов о значениях измеряемых величин, их передачи для обработки на вычислитель и дальнейшего отображения, регистрации и хранении данных об измеряемых величинах на блоке отображения сигналов (БОС).

Конструктивно ГВК состоят из следующих элементов:

• - два газоанализатора водорода ГВ-01, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 60564-15, и газоанализатор кислорода ГК, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 60563-15;

• - термопреобразователь, тип приведён в таблице 5;

• - вычислитель, предназначенный для преобразования и передачи измерительной информации;

• - БОС, предназначенный для отображения, регистрации и хранения данных об измеряемых величинах контролируемой среды.

Функционально ГВК имеет в своем составе измерительные каналы (ИК):

• - ИК концентрации водорода, включающий в себя: газоанализатор водорода ГВ-01 (входной);

• - ИК концентрации кислорода, который представляет собой совокупность средств измерений (газоанализаторы водорода ГВ-01 входной ^и ГВ-01 выходной^, газоанализатор кислорода ГК), сигналы с выхода которых используются для получения результатов совместных измерений объёмной концентрации кислорода;

• - ИК температуры контролируемой среды, включающий в себя датчик температуры.

Структурная схема ГВК приведена на рисунке 1, а внешний вид элементов ГВК, с указанием мест пломбировки и нанесения знака утверждения типа на рисунках 2 и 3.

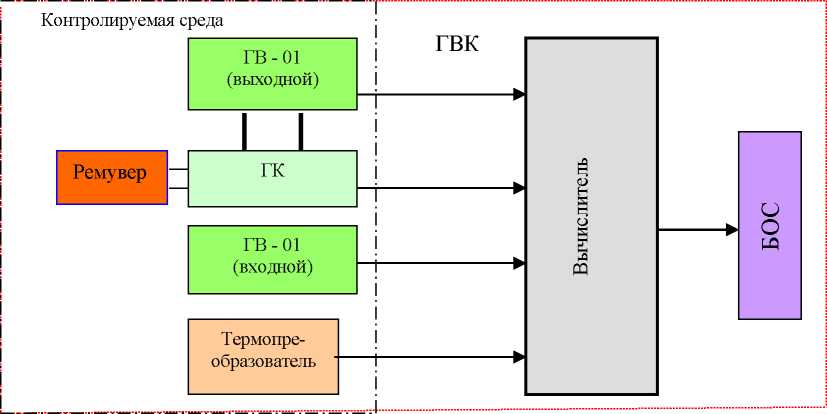

Рисунок 1 - Структурная схема ГВК

ГВК проводит измерения объёмной доли водорода на входе, удаление водородной составляющей, с помощью ремувера, измерение объёмной доли водорода на выходе и измерение объёмной доли кислорода, имеющего корреляционную зависимость с измеренными значениями водорода.

На вход вычислителя поступают аналоговые сигналы газоанализаторов водорода, газоанализатора кислорода, после чего происходит их обработка и расчёт объёмной доли кислорода и водорода в контролируемой среде посредством встроенного программного обеспечения.

Пломбировка от несанкциониро-данного доступа

Место нанесения знака утверждения типа

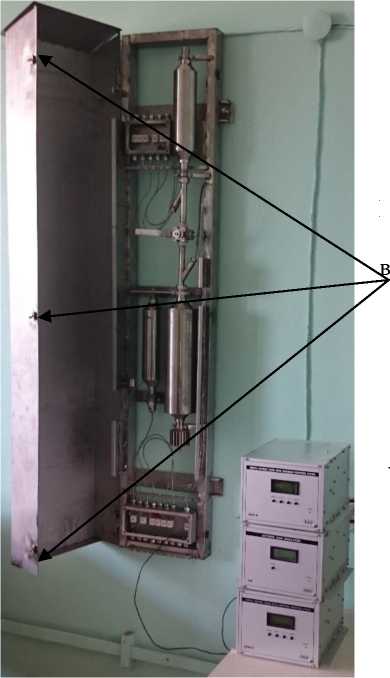

Рисунок 2 - Внешний вид ГВК

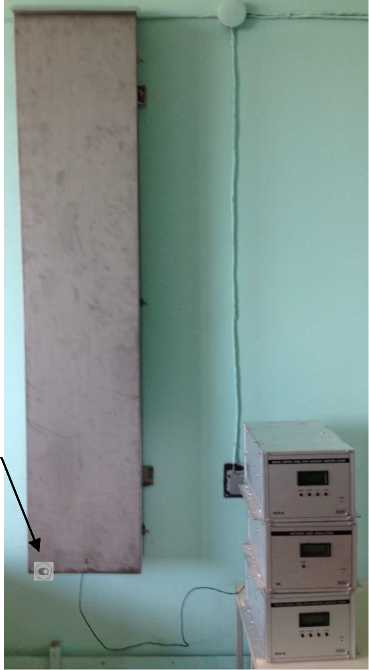

Рисунок 3 - Внешний вид ГВК

На несущей раме размещаются датчики газоанализаторов водорода, кислорода, датчик температуры среды, соединительные коробки герметичных кабельных вводов. Ремувер встроен во входную часть датчика кислорода и является его составным элементом. На корпусе соединительной коробки имеются сертифицированные кабельные вводы. Внутри коробки размещены клеммные соединители.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

ГВК имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО ГВК представляет собой программный продукт WAGO-I/O-PRO32 стандарт IEC 61131.3.

Метрологически значимая часть ПО ГВК и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню средний по Р 50.2.077-2014.

аблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО

Лист № 4

Всего листов 6 Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

аблица 3 - Технические характеристики

Продолжение таблицы 3

наносится на титульный лист руководства по эксплуатации ГВК типографским способом и в виде наклейки, расположенной на несущей раме с комплексом датчиков.

Таблица 4 - Комплектность ГВК

Таблица 5 - Перечень комплекта монтажных частей

МИ 002-056-17 Методика измерений объемной доли кислорода и водорода с использованием измерительного комплекса газоанализаторов кислорода и водорода ГВК

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

АРТН. 421100.305 ТУ Измерительный комплекс газоанализаторов водорода и кислорода ГВК. Технические условия

Общество с ограниченной ответственностью Инвестиционная Научно-Производственная Компания «Русские Энергетические Технологии»

(ООО ИНПК «РЭТ»)

ИНН 7722451090

Юридический адрес: 111024, г. Москва, ул. 2-я Кабельная, д. 2, стр. 2Б, эт. 1, помещ. II, ком.49

Телефон: (495) 234-74-46, 105-52-78, 234-75-71, факс: (495) 234-74-46, 234-75-71

Web-сайт: www.retech.ru

Е-mail: ret@retech.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий посёлок Менделеево, промзона ВНИИФТРИ, корпус 11

Телефон (факс): (495) 744-81-12

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
