МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

09 сентября 2025 г,                                                                        _____1916

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного типа средства измерений, согласно приложению, к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» ___________ 2025 г. № ¹⁹¹⁶

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

Лист № 1 Регистрационный № 71812-18                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики СТЭ 31 «БЕРИЛЛ» (далее по тексту - теплосчетчик) предназначены для измерений тепловой энергии и объема теплоносителя (воды), протекающего по трубопроводу в закрытых системах теплоснабжения при учетных операциях.

Принцип работы теплосчётчика состоит в измерении объёма и температур теплоносителя в прямом и обратном трубопроводах с последующим определением тепловой энергии путем обработки измерений вычислителем по заданному алгоритму и отображением результатов на цифровом устройстве вычислителя.

Теплосчетчик имеет единое конструктивное исполнение (единый теплосчетчик) соответствующее классу точности 2 по ГОСТ Р ЕН 1431-1-2011и состоит из:

• - вычислителя;

• - тахометрического датчика расхода с радиальным подводом теплоносителя;

• - пары калиброванных совместно с вычислителем датчиков температуры Pt1000.

Теплосчетчики выпускаются в двух исполнениях, для измерений тепловой энергии при установке теплосчетчика в подающий трубопровод и для измерений тепловой энергии при установке в обратный трубопровод.

Типоразмеры теплосчетчиков отличаются номинальными диаметрами датчиков расхода и диапазонами объемного расхода теплоносителя.

Теплосчетчики измеряют и отображают на ЖКИ следующие параметры:

• - накопленное значение тепловой энергии с начала эксплуатации;

• - накопленные значения объема теплоносителя за текущий и предыдущие 38 месяцев;

• - текущее значение температур теплоносителя в подающем и обратном трубопроводах;

• - разность температур теплоносителя в подающем и обратном трубопроводах;

• - время наработки,

• - версию встроенного ПО;

• - серийный номер теплосчетчика.

Вычислитель обеспечивает дистанционную передачу радиоканалом по протоколу LoRaWAN или по кабелю (импульсный выход, или M-Bus шина, или RS-485) измеренной архивной и служебной информации в автоматизированные системы контроля и учета энергоресурсов (АСКУЭ), а также считывание с дисплея архивной информации потребленной тепловой энергии с глубиной архивирования 39 месяцев.

Вычисление тепловой энергии проводится в соответствии с ГОСТ Р ЕН 1434-1-2011.

Общий вид расходомеров представлен на рисунке 1.

Пломбирование теплосчетчиков от несанкционированного доступа, не предусмотрено.

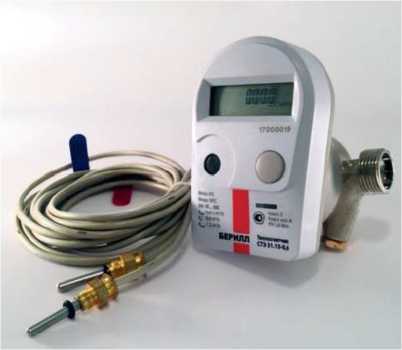

Рисунок 1 - Внешний вид теплосчетчика.

В теплосчетчиках применяется встроенное программное обеспечение (ПО) которое устанавливается в память вычислителя при изготовлении и не может быть изменено в процессе эксплуатации. Разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимые параметры и данные защищены от преднамеренного или случайного изменения отсутствием программно-аппаратных интерфейсов связи и механической защитой одноразовыми заглушками головок крепежных винтов.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

ПО имеет уровень защиты «Высокий» от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на переднюю панель вычислителя методом фотолитографии и титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства . измерений

приведены в эксплуатационном документе.

ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Основные требования»

ТУ 4218 - 003-17331698 - 2017 Теплосчетчик СТЭ 31. Технические условия

Общество с ограниченной ответственностью «Научно- производственное предприятие «ИТЭЛМА Билдинг Системс»

(ООО «НПП «ИБС»)

ИНН 7724869373

Юридический адрес: 115230, Г. МОСКВА, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ

НАГАТИНО-САДОВНИКИ, ПР-Д НАГАТИНСКИЙ 1-Й, Д. 10, СТР. 1, ОФИС 511 Телефон/факс: (495) 933-38-97 / (495) 933-38-96

E-mail: info@i-bs.ru

Web-сайт: www.i-bs.ru

Федеральное государственное унитарное предприятие «Всероссийский научно- исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
