О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Z                           \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

\_____________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »              2025 г. №  ___*

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

Регистрационный № 94506-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные Dx (далее - весы), предназначены для статического измерения массы.

Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторного весоизмерительного датчика (первичный измерительный преобразователь: п. 6.13 РМГ 29-2013, далее - датчик), возникающей под действием силы тяжести взвешиваемого груза. Сигнал от датчика преобразуется в цифровой вид аналого-цифровым преобразователем (АЦП), который располагается внутри грузоприёмного устройства (далее - ГПУ) или весового терминала и выводится для индикации на дисплей терминала.

Весы состоят из ГПУ, имеющего одну грузоприемную платформу, опирающуюся на один или четыре датчика, и терминала, соединенных между собой кабелем.

В зависимости от комплектации в весах используются терминалы ID226, ID510, ID511, FW650, ID260.

Управление весами осуществляется с помощью функциональной клавиатуры терминала. Передача данных на персональный компьютер, принтер, вторичный дисплей, сканеры считывания штрих-кода, программируемые логические контроллеры и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WIFI, 4G, Analog Output, ProfiBus DP, Profinet IO, ControlNet, Eternet/IP, Modbus RTU, Modbus Plus, DeviceNet, CC-Link и пр.

ГПУ изготавливается в трех конструктивных исполнениях:

• - рама из окрашенной стали, весовая крышка из нержавеющей стали;

• - конструкционная окрашенная сталь;

• - нержавеющая сталь.

Дополнительно весы могут быть укомплектованы стойками для крепления терминала, роликовыми и шариковыми конвейерами, подъездными рампами, обрамлением приямка для установки весов на уровне пола, защитными напольными ограждениями, тележкой для перемещения весов.

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R76-1-2011:

• - устройство индикация отклонения от нуля (п. 4.5.5);

• - устройство первоначальной установки нуля весов (п. Т.2.7.2.4);

• - полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

• - устройство слежения за нулем (п. Т.2.7.3);

• - устройство предварительного задания значения массы тары (п. Т.2.7.5);

• - устройство тарирование (п. Т.2.7.4).

На корпус ГПУ весов прикрепляется маркировочная табличка, содержащая следующую информацию:

• - наименование или товарный знак предприятия-изготовителя;

• - обозначение модификации весов;

• - заводской номер;

• - класс точности по ГОСТ OIML R 76-1-2011;

• - значение максимальной нагрузки (Max);

• - значение минимальной нагрузки (Min);

• - значение поверочного интервала (е) и действительной цены деления (d);

• - год выпуска,

• - знак утверждения типа средств измерений.

Пример маркировочной таблички приведен на рисунке 5.

Весы выпускаются в исполнениях, которые отличаются друг от друга наибольшими и наименьшими пределами взвешивания, дискретностью отсчета и габаритными размерами грузоприемной платформы.

Исполнения весов имеют следующее обозначение при заказе:

Dx-Y1-Y2-Y3,

где Dx - обозначение типа;

x - обозначение модификации весов: RNC, RNS, RLC, RLS, RKS, RKA, PHC, PHS, PCC, PCS, PKS, PLS, PNC

Y1 - обозначение размера грузоприемной платформы: 2430  (240х300мм),

3040 (300х400мм), 4050 (400х500мм), 4560 (450х600мм), 4660 (460х600мм), 5065 (500х650мм), 6080 (600х800мм),  060060 (600х600мм),  080080 (800х800мм),  100100 (1000х1000мм),

120120 (1200х1200мм), 125125 (1250х1250мм), 120150 (1200х1500мм), 125150 (1250х1500мм), 150150 (1500х1500мм), 150200 (i500x2000mm), 200200 (2000x2000мм), 200250 (2000x2500мм), FH (Под заказ в диапазоне от 700х400мм до 3000х6000мм),  120120 (1200х1200мм),

150150 (1500х1500мм), 150200 (1500x2000мм), 200200 (2000x2000мм), 200400 (2000x4000мм), 200600 (2000x6000мм), 300400 (3000x4000мм), 300600 (3000x6000мм)

Y2 - обозначение максимальной нагрузки весов: 0003 (3кг), 0006 (6кг), 0010 (10кг), 0012 (12кг), 0015 (15кг), 0020 (20кг), 0030 (30кг), 0050 (50кг), 0060 (60кг), 0100 (100кг), 0120 (120кг), 0150 (150кг), 0200 (200кг), 0300 (300кг), 0500 (500кг), 0600 (600кг), 1000 (1000кг), 1200 (1200кг), 1500 (1500кг), 2000 (2000кг), 3000 (3000кг), 5000 (5000кг), 6000 (6000кг), 8000 (8000кг),  10000 (10000кг),  15000 (15000кг), 20000 (20000кг), 25000 (25000кг),

30000 (30000кг).

Y3 - необязательный параметр - обозначение типа терминала: ID226, ID510, ID511, FW650, ID260.

Пример обозначения: DRKS-4050-0060-650.

Питание весов осуществляется через кабель весового терминала от сети переменного тока или встраиваемой в терминал перезаряжаемой аккумуляторной батареи.

Общий вид весов и терминалов показан на рисунках 1-4.

Схемы пломбировки терминалов от несанкционированного доступа приведены на рисунке 8.

DRNS

DRNC

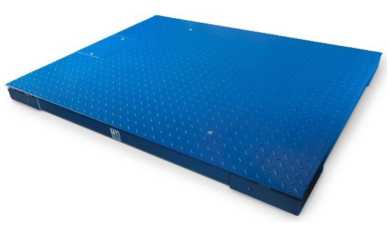

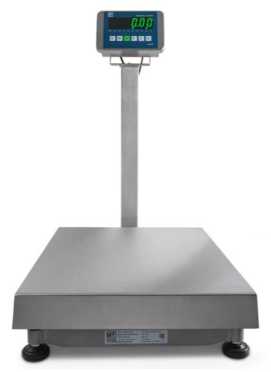

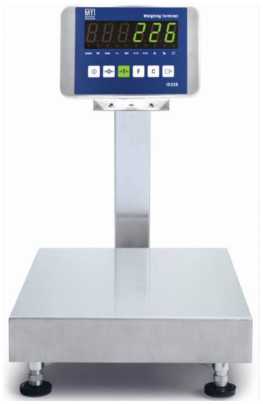

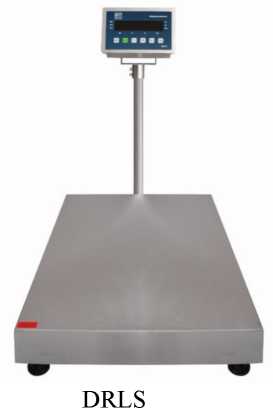

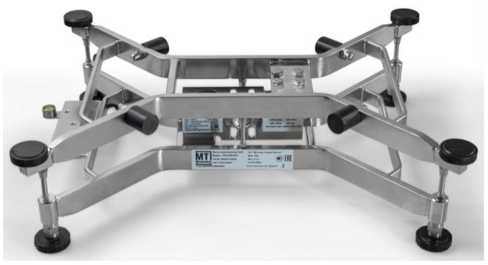

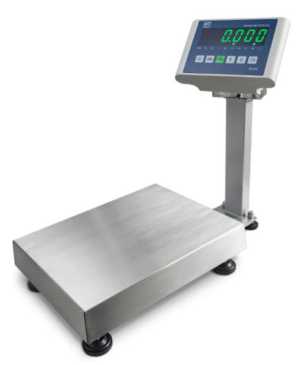

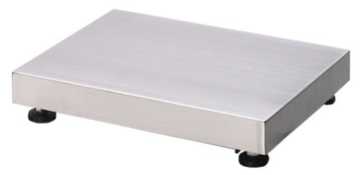

Рисунок 1 - Общий вид ГПУ весов и весов с терминалами

DPNC

DPLS

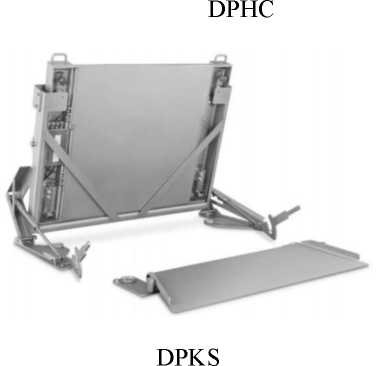

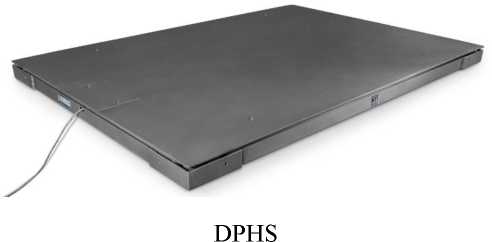

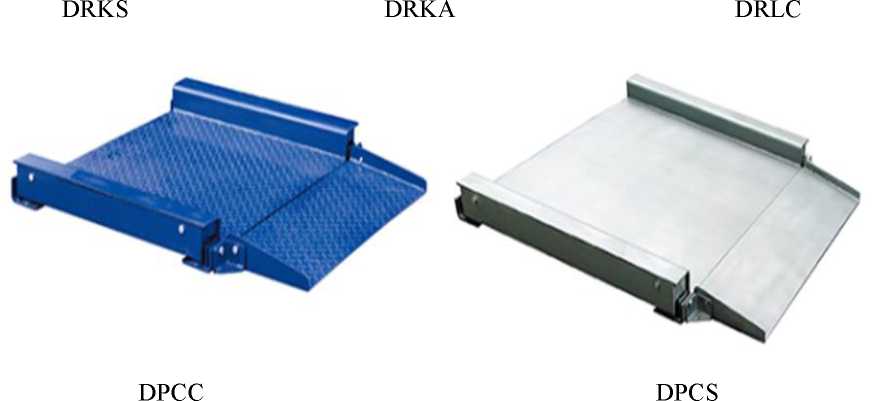

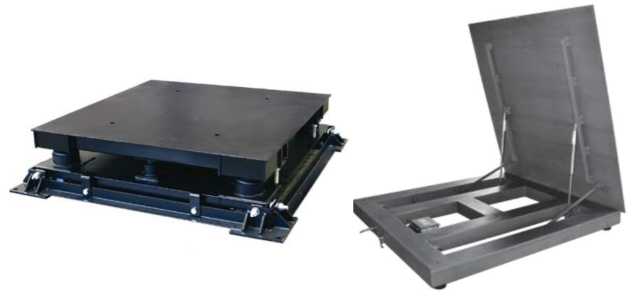

Рисунок 2 - Общий вид ГПУ весов

Весовой терминал ID226

Весовой терминал ID510

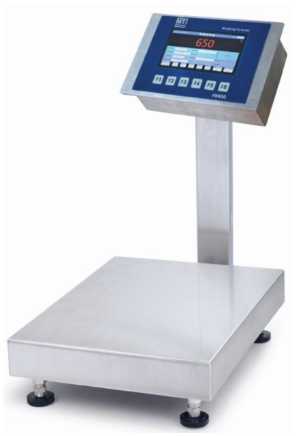

Рисунок 3 - Общий вид терминалов

Весовой терминал ID260

Весовой терминал FW650

Рисунок 4 - Общий вид терминалов

Рисунок 5 - Пример маркировочной таблички

Заводской номер в буквенно-цифровом формате и знак утверждения типа наносится на маркировочную табличку, которая наклеивается на раму под грузоприемную крышку или сбоку на раму весов, как показано на рисунках 6 и 7.

Рисунок 6 - Место нанесение маркировочной таблички со знаком утверждения типа и заводским номером на раму весов под грузоприемную крышку

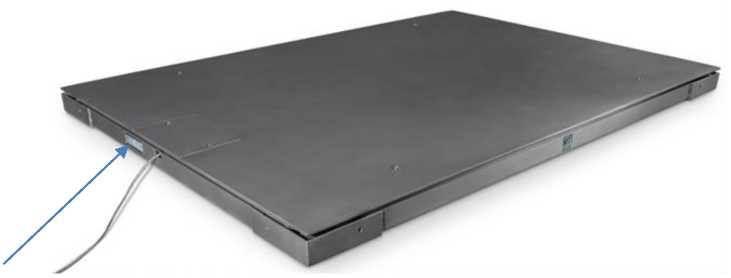

Рисунок 7 - Место нанесения маркировочной таблички со знаком утверждения типа и заводским номером на раму весов

Пломбирование весов осуществляет изготовитель при максимальной нагрузке весов до 300 кг. Весы с максимальной нагрузкой более 300 кг поверяются после пусконаладки на месте эксплуатации аккредитованной на поверку лабораторией, которая принимает весы.

К данному типу средств измерений относятся весы, выпускаемые под товарным знаком «МТ Measurement».

Проволочная пломба

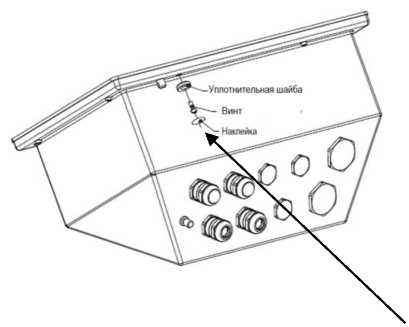

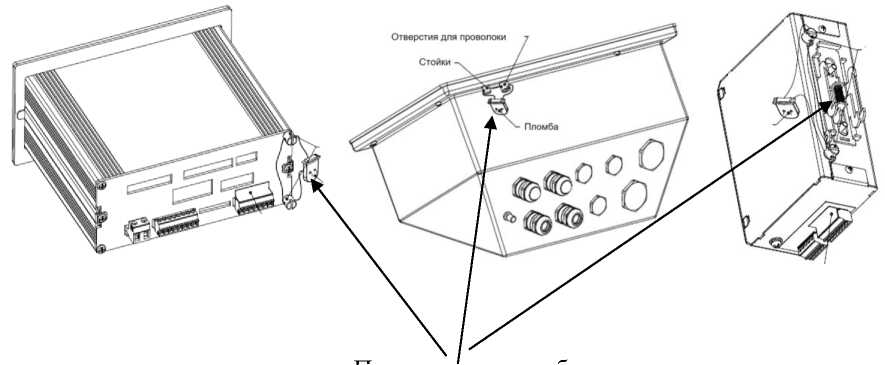

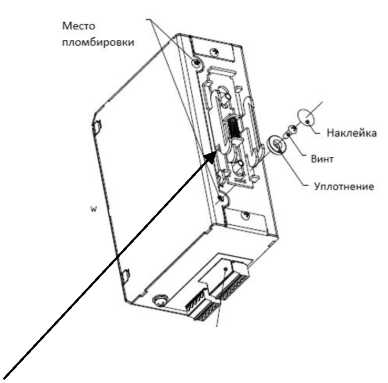

Рисунок 8 - Примеры пломбировки корпуса весовых терминалов

Весовые терминалы имеют встроенное программное обеспечение (ПО), и отличаются наличием клавиш ввода буквенно-цифровой информации и объемом памяти для хранения программы и результатов взвешивания.

ПО весов является встроенным и делится на метрологически значимое и метрологически незначимое.

Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП весового терминала и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы весовых терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весового терминала при включении весов в сеть или может быть вызван через меню ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

где х относится к метрологически не значимой части ПО и принимает значения от 0 до 999,

* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного деления (е), числа поверочных делений (n), класс точности, интервала взвешивания и пределов допускаемой погрешности весов при поверке (mpe) в соответствующих интервалах нагрузки (m) приведены в таблице 2.

Таблица 2 -

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы брутто при любом значении массы тары.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на корпусе весов, фотохимическим способом.

Таблица 5 - Комплектность

изложены в разделе 2 «Подготовка к работе» документа «Весы электронные Dx. Руководство о эксплуатации».

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Приказ Росстандарта от 04 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 28.29.31-022-45862615-2023 «Весы цифровые электронные Dx. Технические условия».
