5

Приложение А

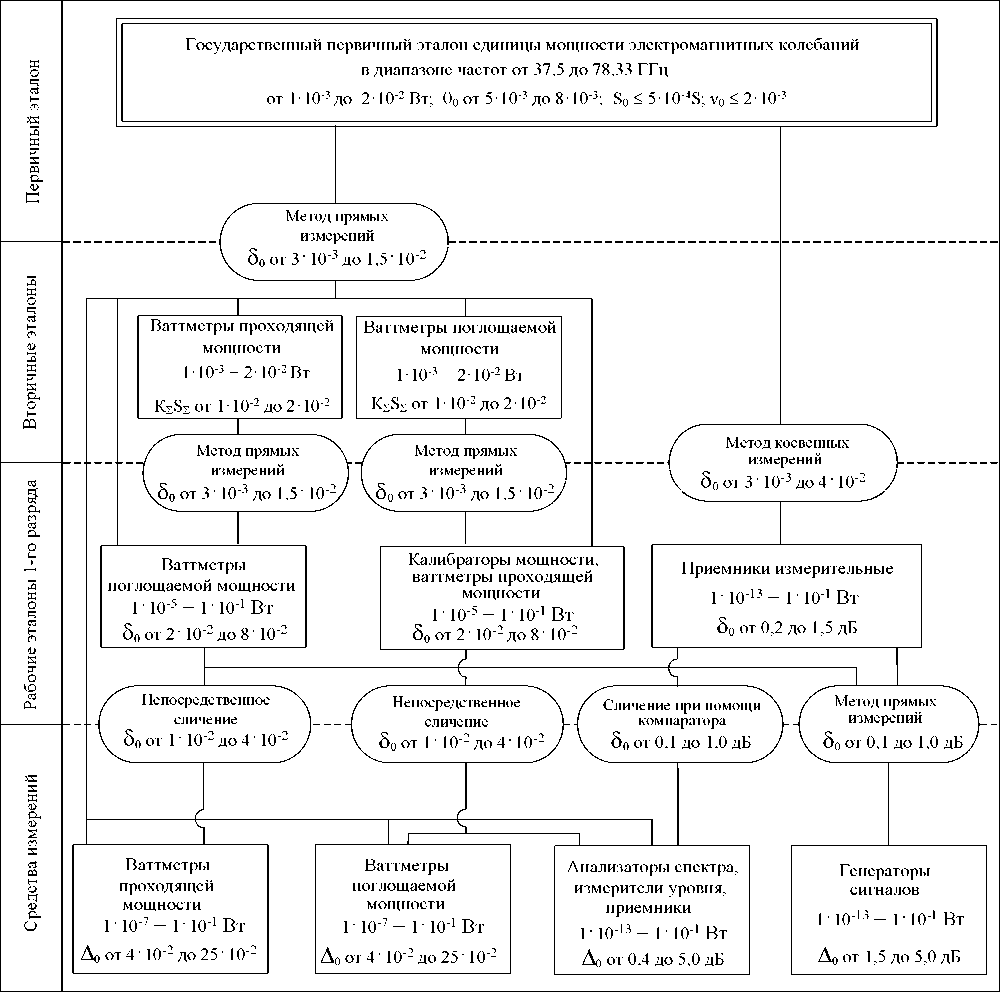

Г осударственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 78,33 ГГц

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

29 декабря 2018 г.                                              №   2839

Москва

Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 78,33 ГГц

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, а также на основании внесенных изменений в План разработки (пересмотра) и утверждения государственных поверочных схем на 2018  г., утвержденных приказом Федерального

агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1342, п риказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 78,33 ГГц (далее - ГПС).

• 2. Установить, что ГПС применяется для Государственного первичного эталона единицы мощности электромагнитных колебаний в диапазоне частот от 37,5 до 78,33 ГГц (ГЭТ 167-2017), вторичных и рабочих эталонов, а также средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 78,33 ГГц и вводится в действие с 30 апреля 2019 г.

• 3.  Управлению технического регулирования и стандартизации (Д.А.Тощев) совместно с ФГУП «ВНИИФТРИ» (С.И.Донченко) обеспечить отмену национального стандарта Российской Федерации ГОСТ Р 8.617-2006 «Государственная система обеспечения единства измерений. Государственная

поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 53,57 ГГц».

• 4.  ФГУП «ВНИИФТРИ» (С.И. Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети Интернет.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036EE32711E880E9EOO71BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

V________—-_________

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. № 2839

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ МОЩНОСТИ ЭЛЕКТРОМАГНИТНЫХ КОЛЕБАНИЙ В ДИАПАЗОНЕ ЧАСТОТ от 37,50 до 78,33 ГГц

Настоящая государственная поверочная схема распространяется на средства измерений мощности электромагнитных колебаний (далее -мощности) в диапазоне частот от 37,5- до 78,33-ГГц и устанавливает порядок передачи единицы мощности - ватта (Вт) от государственного первичного эталона этим средствам измерений при помощи вторичных и рабочих эталонов 1-го разряда (далее - РЭ) средствам измерений (далее - СИ) с указанием погрешностей и основных методов поверки. Графическая часть Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 78,33 ГГц представлена в приложении А.

В настоящем документе использованы нормативные ссылки на следующие стандарты:

ГОСТ 8.569-2000 Государственная система обеспечения единства измерений. Ваттметры СВЧ малой мощности диапазона частот от 0,02 до 178,6 ГГц. Методика поверки и калибровки.

ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры.

З.Эталоны

• 3.1.1.  Государственный первичный эталон состоит из комплекса следующих технических средств:

микрокалориметры и калориметрические преобразователи с сечениями волноводов 5,2 мм *2,6 мм; 3,6 мм *1,8 мм;

набор волноводных эталонных ваттметров поглощаемой мощности и волноводных эталонных ваттметров проходящей мощности с сечениями волноводов 5,2 мм *2,6 мм; 3,6 мм *1,8 мм; WR-22 и WR-15.

• 3.1.2. Государственный первичный эталон обеспечивает воспроизведение единицы мощности от 1 -10^-3 до 2-10^-2 Вт в диапазоне частот от 37,5 до 78,33 ГГц

• 3.1.3. Государственный первичный эталон обеспечивает воспроизведение единицы с относительным средним квадратическим отклонением S_o результата измерений, не превышающим 5-10^-4 при десяти независимых измерениях. Относительная неисключенная систематическая погрешность не превышает:

5-10^-3 в волноводных трактах с сечениями 5,2 мм *2,6 мм и 3,6 мм *1,8 мм;

8-10^-3 в волноводных трактах с сечениями WR22 и WR15.

Нестабильность первичного эталона за год составляет 2-10^-3.

• 3.1.4. Государственный первичный эталон применяют для передачи единицы мощности методами прямых или косвенных измерений вторичным эталонам, рабочим эталонам 1-го разряда и средствам измерений.

• 3.2.1. В качестве ВЭТ единицы мощности применяют ваттметры с диапазоном измерений от 1-10^-3 до 2-10^-2 Вт. Модуль коэффициента отражения Г входа ваттметра поглощаемой мощности не более 0,10. Модуль эффективного коэффициента отражения Г_э выхода ваттметра проходящей мощности не более 0,03 или не более 0,20 при известных значениях фазы и модуля Г_Э с доверительными границами при доверительной вероятности 0,95 не более ±0,02.

• 3.2.2. Доверительные границы K_sS_s суммарной относительной погрешности, вычисленные с вероятностью, равной 0,95 и нестабильностью эталона от ±1,0-10^-2 до ±2,0-10^-2.

• 3.2.3. ВЭТ применяют для передачи единицы мощности РЭ методом прямых измерений на частотах по ГОСТ 8.569 -2000.

• 4.1. В качестве РЭ используют:

ваттметры поглощаемой мощности с диапазоном измерений от 1-10^-5 до 1 -10^-1 Вт с модулем коэффициента отражения входа Г не более 0,2;

ваттметры проходящей мощности и калибраторы с диапазоном измерений от 1 -10^-5 до 1 -10^-1 Вт с модулем эффективного коэффициента отражения выхода Г_Э не более 0,05 или не более 0,30 при известных значениях фазы и модуля Г_Э с доверительными границами при доверительной вероятности 0,95 не более ±0,03;

измерительные приемники с диапазоном измерений от 1-10^-13 до 1-10^-1 Вт с модулем Г не более 0,2.

• 4.2. Доверительные границы 8₀ относительных погрешностей измерений при доверительной вероятности 0,95 от ±2,0-10^-2 до ±8,0-10^-2 для ваттметров и калибраторов мощности и от ±0,2 до ±1,5 дБ для приемников измерительных.

• 4.3. Ваттметры и калибраторы мощности применяют для передачи единицы мощности СИ методами прямых измерений и непосредственного сличения.

• 4.4. Измерительные приемники применяют для передачи единицы мощности СИ методами прямых измерений или сличением при помощи компаратора, в качестве которого применяется источник СВЧ сигналов.

5.1. В качестве СИ мощности используют ваттметры с диапазоном измерений мощности от 1-10^-7 до 1-10^-1 Вт, анализаторы спектра, измерительные приемники, генераторы сигналов с диапазоном измерений мощности от 1-10^-13 до 1 -10^-1 Вт со стандартизованными по ГОСТ 13317 - 89 соединителями.

• 5.2. Пределы допускаемой относительной погрешности измерений ваттметров ±4-10^-2 до ±25-10^-2, анализаторов спектра, измерительных приемников от ±0,4 до ±5,0 дБ, генераторов сигналов от ±1,5 до ±5,0 дБ.

• 5.3. Средства измерений могут применяться при поверке других средств измерений при соотношении их пределов допускаемых погрешностей */>.
