МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

28 декабря 2018 г.                                                  2788

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 34269 «Измерители теплопроводности материалов МИТ-1» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО НГШ «Интерприбор» от 07 ноября 2018 г. № 154 и № 155 приказываю:

• 1. Внести изменения в описание типа на измерители теплопроводности материалов МИТ-1, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55540-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.   Установить поверку по документу МП-2413-0054-2018 «ГСИ. Измерители теплопроводности материалов МИТ-1. Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева», и распространить действие документа на измерители теплопроводности материалов МИТ-1, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 34269 «Измерители теплопроводности материалов МИТ-1», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 24693-08, в связи с заменой документа на поверку.

• 4.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

---—-------—ч Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036EE32711E880E9E0071BFC5OD276 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «28» декабря 2018 г. № 2788

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители теплопроводности материалов МИТ-1

Назначение средства измерений

Измерители теплопроводности материалов МИТ-1 (далее - приборы) предназначены для измерений теплопроводности строительных и теплоизоляционных материалов.

Описание средства измерений

Принцип работы приборов основан на измерении изменения температуры зонда за определенное время при нагреве с постоянной мощностью. Зонд при измерении должен быть помещен внутрь материала (образца) с обеспечением максимального теплового контакта зонда с материалом.

Приборы выполнены в виде малогабаритного электронного блока с дисплеем и клавиатурой, к которому подключаются измерительный зонд. Зонд состоит из нагревателя и датчика температуры, помещенных в тонкостенную металлическую трубку.

Приборы обеспечивают:

• - измерение теплопроводности материалов;

• - фиксацию результатов измерения в энергонезависимой памяти;

• - расчет теплового сопротивления по известной теплопроводности;

• - передачу измерений на ПК.

Приборы имеют три исполнения, которые различаются лицевой панелью, дисплеем и элементами питания.

Место пломбирования и клеймения на приборах МИТ-1 от несанкционированного доступа расположено в отверстии на винте крепления корпуса электронного блока.

Общий вид приборов и места нанесения пломбировки от несанкционированного доступа представлены на рисунках 1-4.

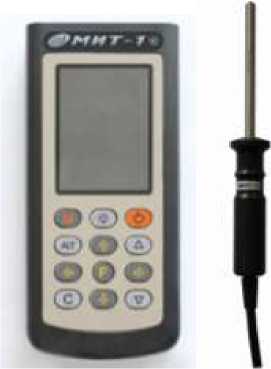

Рисунок 1 - Общий вид измерителей теплопроводности МИТ-1 (исполнение 1)

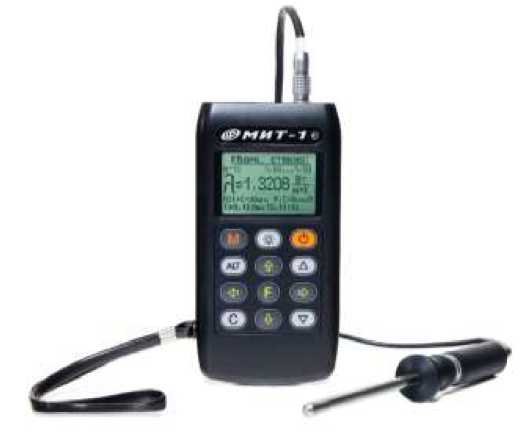

Рисунок 2 - Общий вид измерителей теплопроводности МИТ-1 (исполнение 2)

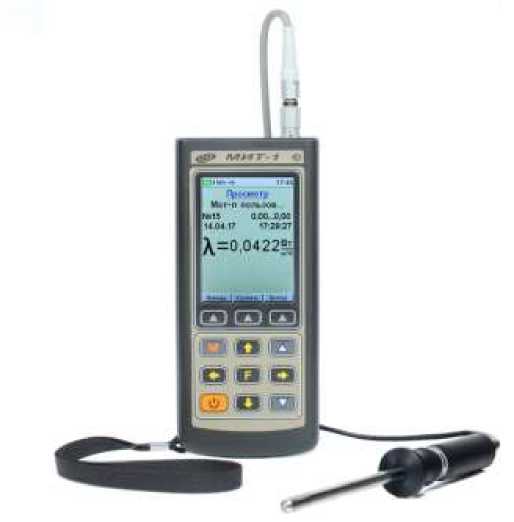

Рисунок 3 - Общий вид измерителей теплопроводности МИТ-1 (исполнение 3)

Место пломбирования

Место пломбирования

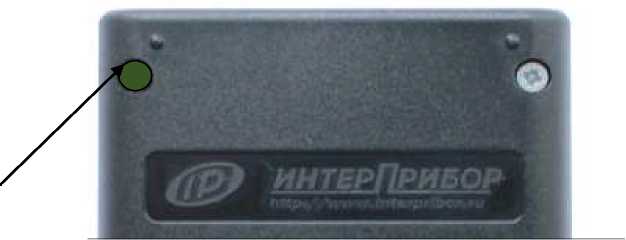

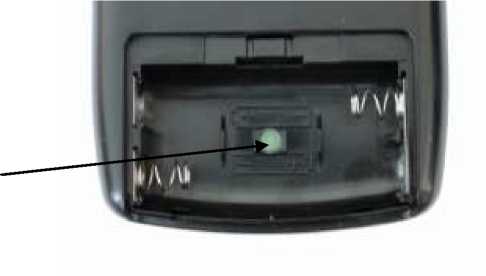

Рисунок 4 - Место пломбирования от несанкционированного доступа на панели электронного блока измерителя МИТ-1

Программное обеспечение

Программное обеспечение (далее - ПО) не изменяемое и не считываемое.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится наклейкой на лицевые панели электронных блоков приборов и печатается типографским способом в левом верхнем углу титульного листа Руководств по эксплуатации НКИП.408111.100 РЭ.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерения

* - по заказу

Поверка

осуществляется по документу МП-2413-0054-2018 «ГСИ. Измеритель теплопроводности материалов МИТ-1. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 сентября 2018 г.

Основные средства поверки:

- рабочие эталоны теплопроводности по ГОСТ 8.140-2009, диапазон от 0,03 до

1,34 Вт/(м-К),

границы допускаемой относительной погрешности +3 %.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к измерителям теплопроводности материалов МИТ-1

ГОСТ 30256-94 «Материалы и изделия строительные. Метод определения теплопроводности цилиндрическим зондом»

ТУ 4211-001-32531012-2002 Измеритель теплопроводности материалов МИТ-1. Технические условия

Изготовитель

ООО Научно-производственное предприятие «Интерприбор»

(ООО НПП «Интерприбор»)

ИНН 7453096769

Адрес: 454126, г. Челябинск, ул. Витебская, 4, 11 подъезд

Юридический адрес: 454126, г. Челябинск, Тернопольская, 6, офис 508 Телефон/факс: (351) 729-88-85; (351) 211-54-30(-31)

Web-сайт: www.interpribor.ru

Е-mail: info@interpribor.ru

Испытательный центр

Государственный центр испытаний средств измерений ФБУ «Челябинский ЦСМ» Адрес: 454048, г. Челябинск, ул. Энгельса, д.101

Телефон: (351) 232-04-01, факс: (351) 232-04-01

Е-mail:: stand@chel.surnet.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30059-10 от 05.05.2010

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
