ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « 12 » ___________ 2О24 г. № ___57

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

Акционерное обгцество «Оренбургнефть» (АО «Оренбургнефть»), Оренбургская обл., г. Бузулук

ООО ПК «СИБИНТЕК», г.

Москва

Обгцество с ограниченной ответственностью «Энвайро» (ООО «Энвайро»), г. Екатеринбург

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2957

Регистрационный № 75871-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-12,5,

РГС-15, РГС-40

Назначение средства измерений Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-12,5, РГС-15,

РГС-40 (далее - резервуары) предназначены для измерений объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-12,5, РГС-15, РГС-40 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара в виде буквенно-цифрового обозначения, состоящего из арабской цифры и букв(ы), нанесен аэрографическим способом на информационную табличку и типографским способом в паспорт.

Резервуары стальные горизонтальные цилиндрические РГС-8 № Е-3, РГС-40 № Е-2 расположены: Российская Федерация, Оренбургская обл., ПСП Кротовка.

Резервуар стальной горизонтальный цилиндрический РГС-15 № ЕП-1, расположен: Российская Федерация, Оренбургская обл., ПСП Похвистнево.

Резервуар стальной горизонтальный цилиндрический РГС-12,5 № ЕД-2 расположен: Российская Федерация, Оренбургская обл., УПН Покровка.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид (Эскиз) резервуаров, замерных люков и место нанесения заводского номера представлен на рисунке 1-6.

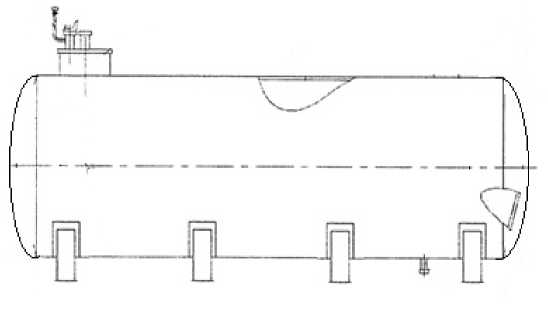

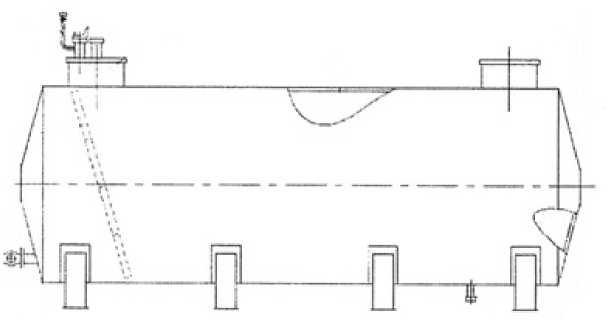

Рисунок 1 - Эскиз резервуаров РГС-8 зав.№ Е-3, РГС-15 зав.№ ЕП-1, РГС-40 зав № Е-2

Рисунок 2 - Эскиз резервуара РГС-12,5 зав.№ ЕД-2

Место нанесения

заводского номера

Рисунок 3 - Общий вид резервуара, замерного люка и место нанесения заводского номера РГС-8 зав. № Е-3

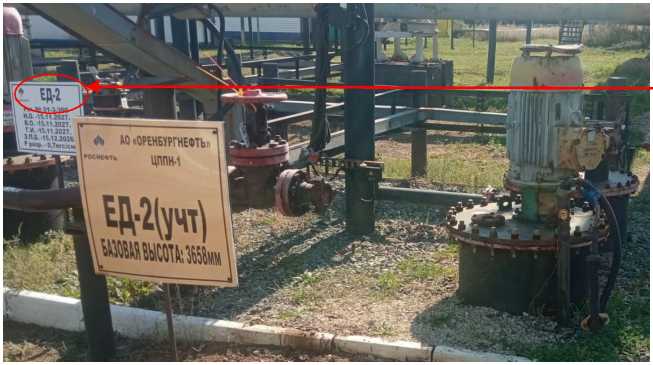

Рисунок 4 - Общий вид резервуара, замерного люка и место нанесения заводского номера

РГС-12,5 зав. № ЕД-2

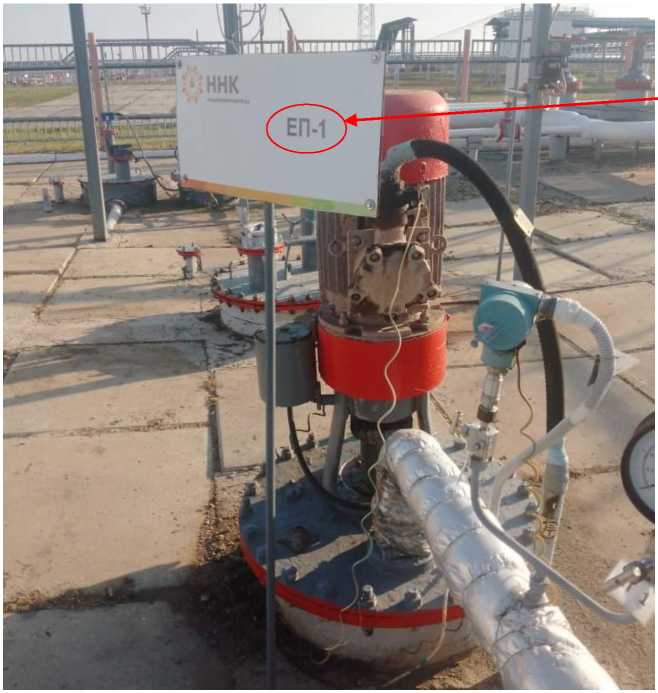

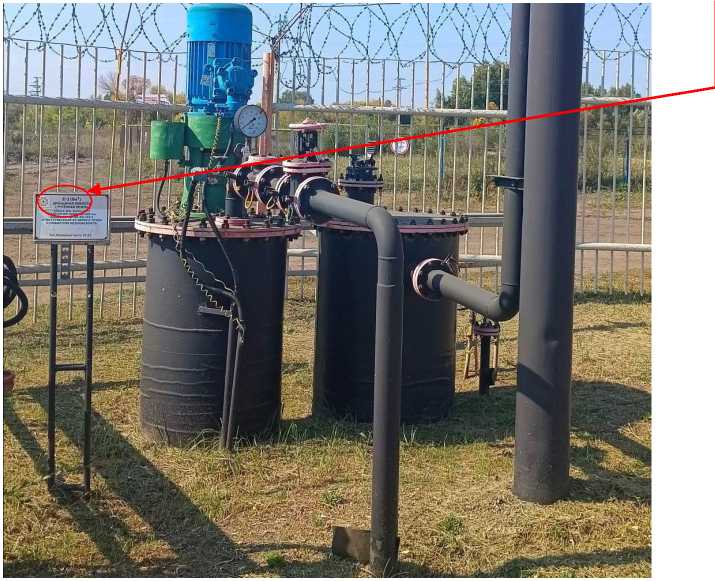

Рисунок 5 - Общий вид резервуара, замерного люка и место нанесения заводского номера

РГС-15 зав. № ЕП-1

Место нанесения

заводского номера

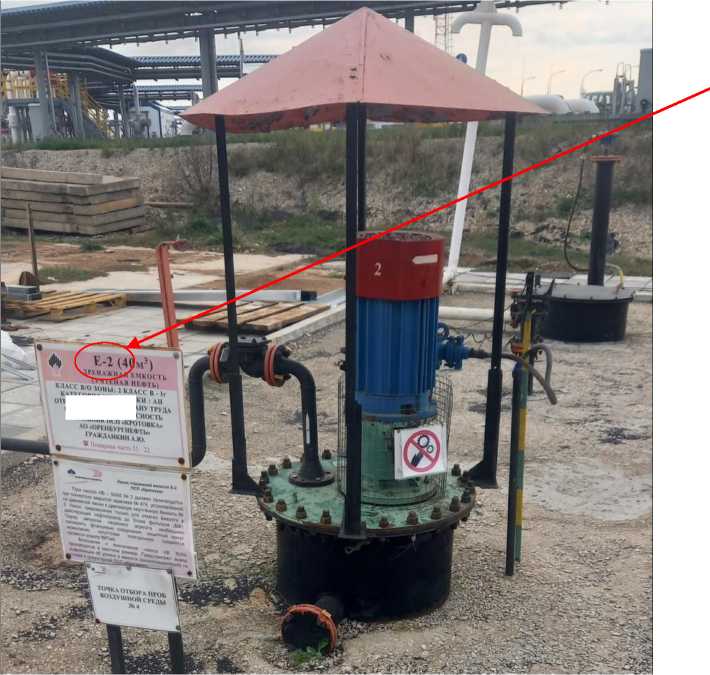

Рисунок 6 - Общий вид резервуара, замерного люка и место нанесения заводского номера

РГС-40 зав. № Е-2

Таблица 1 -

Таблица 2 - Технические характеристики

Таблица 3 - Показатели надежности

наносится на титульный лист паспорта типографским способом.

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта.

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Акционерное общество «Оренбургнефть» (АО «Оренбургнефть») ИНН 5612002469

Адрес: 461046,  Оренбургская обл., г.о.

ул. Магистральная, зд. 2

Общество с ограниченной ответственностью (ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52 Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2957

Регистрационный № 91193-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-технические ATm

Комплексы программно-технические АТт (далее - комплексы) предназначены для автоматизированного сбора и преобразований сигналов, полученных от приборов учета (не входящих в состав комплексов), последующем измерении потребленной электрической и тепловой энергии, расхода воды и газа, обработки, отображения, хранения полученных данных, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Комплексы являются проектно-компонуемыми изделиями, и могут включать в себя каналообразующую аппаратуру с комплектными шкафами (щитами), сервер ПТК, сервер синхронизации времени (источник первичный точного времени), автоматизированные рабочие места (АРМ) и программное обеспечение (ПО).

Цифровые сигналы с выходов приборов учета (ПУ) при помощи технических средств приема-передачи данных поступают на сервер ПТК, где осуществляется обработка измерительной информации по основным измерительным каналам, отображение поступающей информации в единицах контролируемых технологических параметров на мониторе АРМ оператора.

Комплексы относятся к многофункциональным, многоканальным, восстанавливаемым, программируемым устройствам.

ПО комплексов состоит из сервиса сбора данных и Web-приложения.

Сервис сбора данных выполняет функции периодического сбора данных с приборов учета в цифровом формате, преобразования этих данных в показания ПУ в соответствии с их протоколами обмена, сохранения этих данных в централизованное хранилище данных ПТК, генерирование показаний метрик (при наличии) на основе показаний ПУ в соответствии с формулой пересчета, а также синхронизации времени ПУ с системным временем сервера ПТК и управлением реле ограничения мощности для счетчиков электрической энергии (при наличии). Периодичность сбора данных зависит от наличия внешнего питания: для тех ПУ, у которых оно присутствует, периодичность составляет 1 час, для остальных частота опроса зависит от емкости внутреннего питания (но не реже одного раза в 12 часов).

Web-приложение предоставляет графический интерфейс для управления данными, полученными с помощью сервиса сбора данных, генерирования на основе данных ПУ показаний метрик, управления сущностями комплекса, получения различного рода отчетов, мониторинга состояния комплексов, управления настройками ограничения мощности, разграничения прав доступа для различных видов ролей и пользователей комплекса.

По типу контролируемых параметров основные измерительные каналы (ИК) комплексов делятся на четыре типа:

• - Каналы измерений потребления электрической энергии: метрики «электричество, кВт/ч», «электричество (день), кВт/ч», «электричество (ночь), кВт/ч»;

• - Каналы измерений расхода горячей и холодной воды: метрики «ГВС, м³», «ХВС, м³»;

• - Каналы измерений расхода газа: метрики «Газ, м³», «Объем рабочий общий, м³», «Объем стандартный общий, м³»;

• - Каналы измерений потребления тепловой энергии: метрики «Тепловая энергия на отопление, Гкал», «Тепловая энергия на охлаждение, Гкал», «Тепловая энергия на горячую воду, Гкал».

Количество того или иного типа основных измерительных каналов в составе комплексов зависит от подключаемого объекта и определяется проектной документацией (опросным листом, техническим решением).

Комплексы выпускаются в основном исполнении и в модификациях ЭнергоАтлас и Ростелеком Ключ, отличающихся набором функций сервиса сбора данных и интерфейсом пользователя.

Комплексы имеют систему обеспечения единого времени (СОЕВ). Для синхронизации шкалы времени СОЕВ в состав комплексов входит источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15, который синхронизирован по сигналам глобальной навигационной спутниковой системы (ГНСС) ГЛОНАСС с национальной шкалой времени UTC(SU).

Сравнение шкалы времени сервера ПТК с сервером синхронизации времени осуществляется встроенным программным обеспечением сервера ПТК с вариативной периодичностью, но не реже 1 раз в 24 часа.

Факт корректировки времени отражается в журнале событий комплексов с указанием времени (включая секунды) корректируемого и корректирующего компонентов в момент, предшествующий коррекции, и величины коррекции.

Структурная схема средства измерений приведена на рисунке 1.

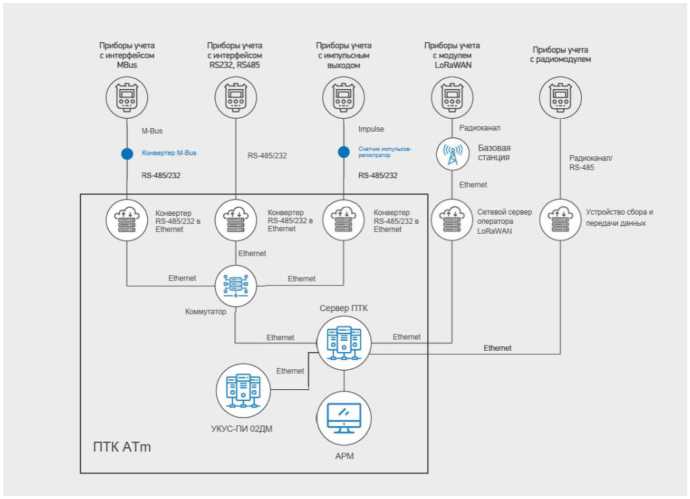

Рисунок 1 - Структурная схема средства измерений

Серийный номер комплексов наносится типографским или иным пригодным способом на маркировочную табличку АРМ.

Пломбирование комплексов не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

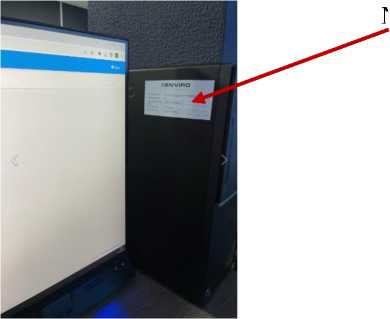

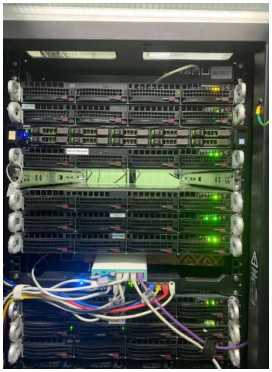

Общий вид средства измерений с указанием места нанесения серийного номера приведен на рисунке 2.

а) АРМ

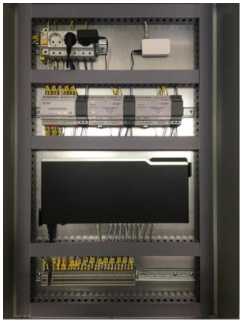

Рисунок 2 - Общий вид средства измерений с указанием места нанесения серийного номера

В комплексах с основным исполнением и в модификации ЭнергоАтлас используется ПО «MeterCollector», в модификации Ростелеком Ключ - ПО «RTKKeyMeterCollector».

В состав ПО сервера ПТК входит библиотека Atm.Measurment.dll, являющаяся метрологически значимой частью ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм.

В соответствии с Р 50.2.077-2014 уровень защиты ПО «средний».

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.

Таблица 1 -

обеспечения Atm.Measurment.dll

данные

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Основные технические характеристики

наносится типографским или иным пригодным способом на титульные листы руководства по эксплуатации и паспорта.

Таблица 4 - Комплектность средства измерений

приведены в разделе 4 документа «Комплекс программно-технический ATm. Руководство по эксплуатации» 26.51.45-001-25029223-2019 РЭ.

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».

Общество с ограниченной ответственностью «Энвайро» (ООО «Энвайро»)

ИНН 6658428220

Юридический адрес: 620041, Екатеринбург, ул. Основинская, 8, оф.77

Телефон: +7 (343) 253-58-99

Е-mail: mail@envr.biz

Web-сайт: http://envr.biz

Общество с ограниченной ответственностью «Энвайро» (ООО «Энвайро») ИНН 6658428220

Адрес: 620041, Екатеринбург, ул. Основинская, 8, оф.77

Телефон: +7 (343) 253-58-99

Е-mail: mail@envr.biz

Web-сайт: http://envr.biz

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский    научно

исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон +7 (343) 350-26-18, факс +7 (343) 350-20-39

E-mail: uniim@uniim.ru

Web-сайт: www.uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2957

Регистрационный № 47266-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак

Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак (далее - расходомеры) предназначены для измерения:

• - массового расхода, массы, температуры жидкости и газов;

• - плотности, объемного расхода, объёма жидкостей.

Принцип измерения массового расхода основан на эффекте кориолисовых сил, действующих на поток среды, двигающейся по тонкостенной трубке, испытывающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты. Силы Кориолиса, приложенные к двум половинам вибрирующей части трубки, тормозят движение первой по потоку половины и ускоряют движение второй. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональная массовому расходу, регистрируется индукционными датчиками. Результаты измерений массового расхода не зависят от плотности, вязкости, наличия твердых частиц, режимов протекания измеряемой среды.

Колебания трубок возбуждаются на основной резонансной частоте системы. Функциональная зависимость резонансной частоты от плотности среды калибруется при изготовлении прибора. На основе данных калибровки, хранимых в энергонезависимой памяти прибора, измеряемый в процессе работы период колебаний пересчитывается в значение плотности рабочей среды.

Объемный расход вычисляется по данным измерений массового расхода и плотности.

В состав расходомеров входят следующие компоненты:

• - первичный преобразователь массового расхода (далее Датчик);

• - электронный преобразователь (далее ЭП).

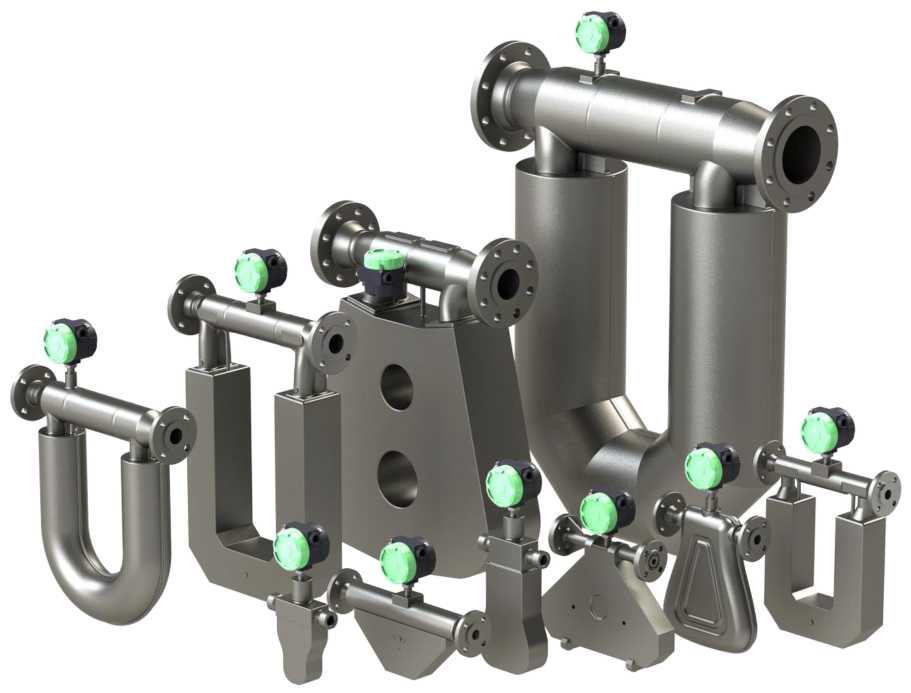

Датчик (различные исполнения датчика представлены на рисунке 1) устанавливается трубопровод и преобразует параметры процесса (расход, плотность, температуру) электрические сигналы, которые поступают в ЭП. ЭП производит обработку сигналов датчика и выдает результат на встроенный индикатор, обеспечивает интегрирование интерфейсы может получать информацию о давлении измеряемой среды и осуществлять компенсацию влияния давления на показания расхода и плотности.

В расходомерах реализована функция самодиагностики состояния расходомера SMART Care System, основанная на комплексном анализе изменения механических и электрических свойств компонентов расходомера, влияющих на точность измерения. Встроенная функция SMART Care System осуществляет раннее обнаружение дефектов, а также позволяет проводить имитационную поверку бездемонтажным и демонтажным способом расходомера на объекте.

В расходомерах реализована функция расчета концентрации (объемной доли) взаимно-нерастворимых   компонентов двухкомпонентной жидкости, основанная

на измерении средней плотности и информации о плотности чистых компонентов.

Компоненты ЭП могут быть объединены конструктивно в различных сочетаниях или выполнены отдельными модулями (представлены на рисунке 2). Одним из модулей может являться видеографический регистратор ЭЛМЕТРО - ВиЭР. Модули соединяются специальными кабелями, которые входят в комплектацию расходомера. Возможные варианты компоновки ЭП описаны в руководстве по эксплуатации.

Расходомеры сертифицированы для работы во взрывоопасных зонах с видами взрывозащиты: взрывонепроницаемая оболочка и искробезопасная цепь. Маркировка взрывозащиты компонентов расходомера приведена в руководстве по эксплуатации на расходомер.

Заводской номер наносится на таблички, размещенные на корпусах датчика и электронного преобразователя методом шелкографии, металлографии или гравировки в числовом формате (рисунок 3).

Нанесение знака поверки на расходомеры не предусмотрено.

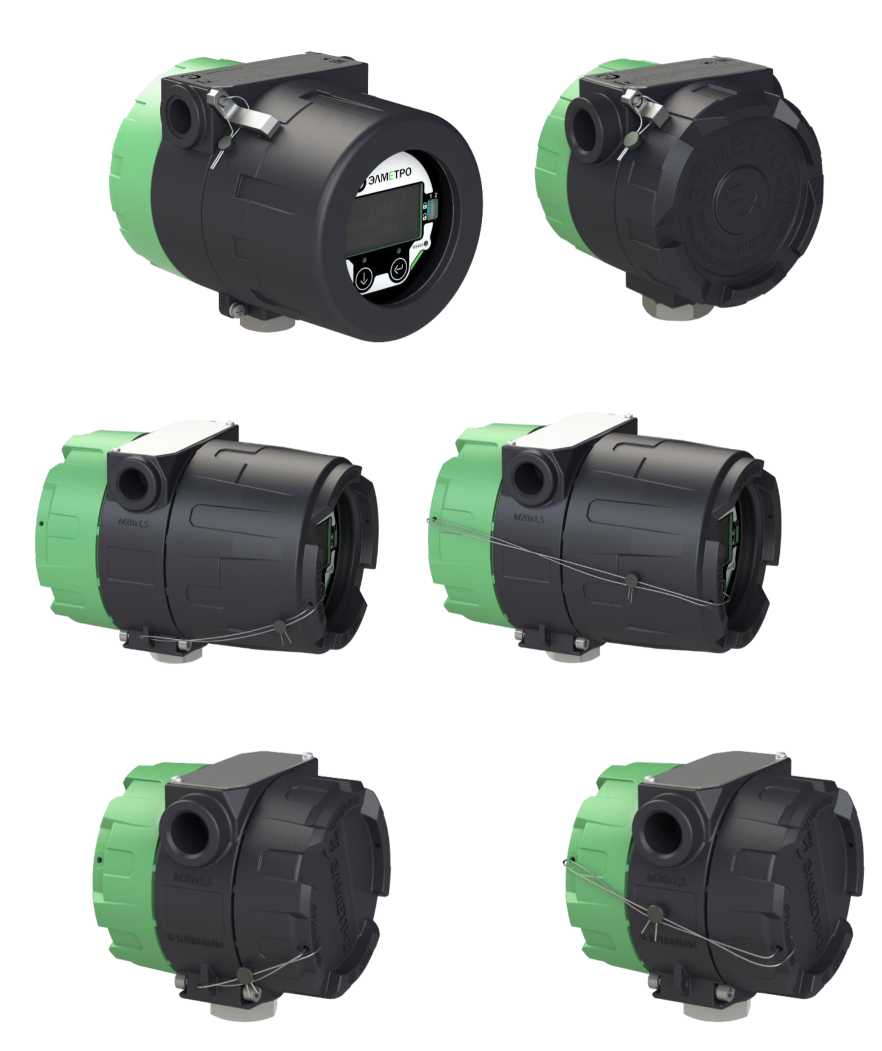

Рисунок 2 - Конструктивные исполнения модулей электронного преобразователя расходомера

Примечание - цветовая гамма может отличаться в зависимости от типа покрытия и требований заказчиков

Место нанесения знака утверждения типа

ООО «ЭлМетро групп»

нанесения

Место нанесения

Место нанесения

знака утверждения типа

Место нанесения

знака утверждения типа

Место

заводского номера

Счетчик-расходомер массовый |

ЭЛМЕТРО-Фломак-

б)

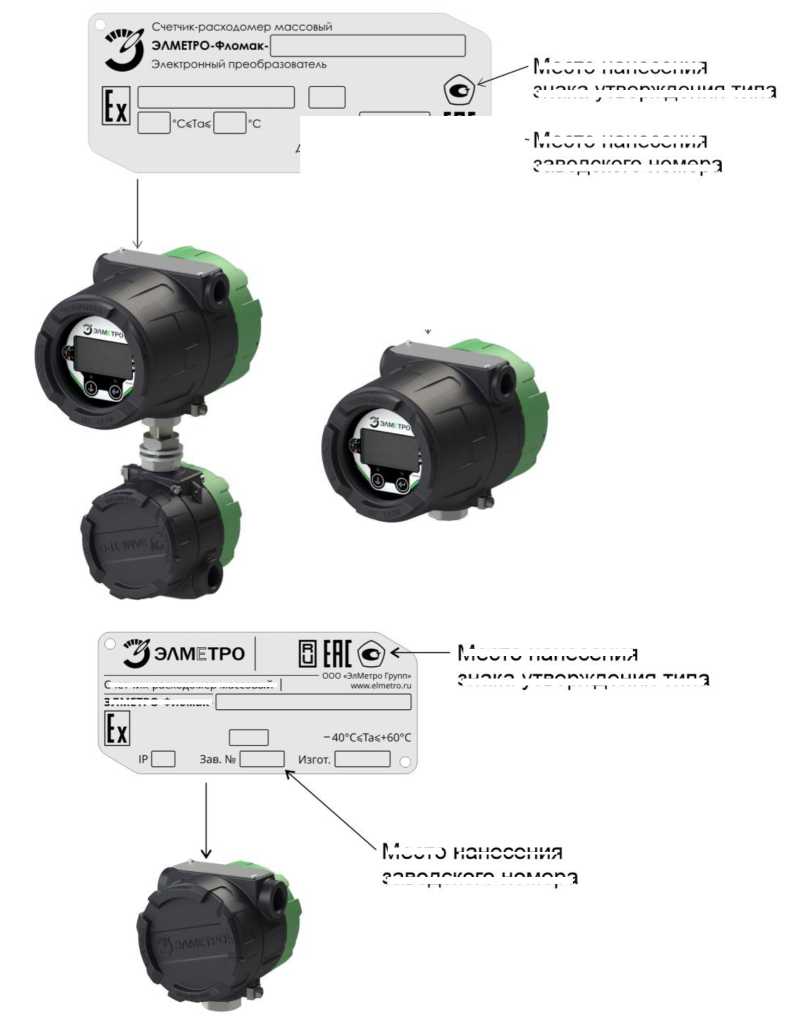

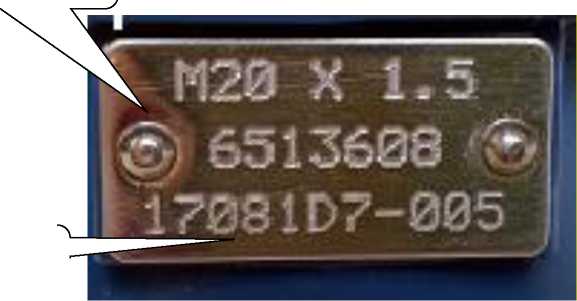

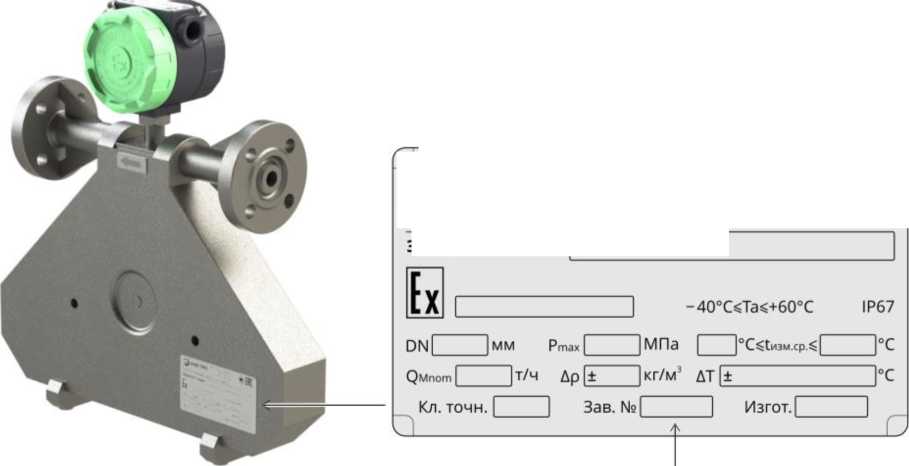

Рисунок 3 - Место нанесения заводского номера

а) табличка на датчике (исполнение датчика показано условно); б) табличка на электронном преобразователе;

заводского номера

Программное обеспечение (ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Встроенное программное обеспечение разделено на:

• - метрологически значимую часть;

• - метрологически незначимую часть.

Номер версии ПО имеет структуру X.Y.Z (где X, Y, Z - десятичные числа):

X - номер версии метрологически значимой части ПО;

Y - номер версии метрологически незначимой части ПО, определяющей интерфейс взаимодействия с пользователем;

Z - вспомогательный идентификационный номер, для устранения ошибок и неточностей метрологически незначимой части ПО.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Информация о версии и контрольной сумме ПО расходомера доступна через экранное меню.

Защита встроенного программного обеспечения от изменений посредством внешних интерфейсов или меню прибора (преднамеренных или непреднамеренных) обеспечивается аппаратными микропереключателями, расположенными внутри пломбируемого корпуса, и непосредственно пломбировкой корпуса расходомера (рисунок 3).

Защита расходомера от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением пломбы на корпус ЭП расходомера.

Рисунок 4 - Варианты размещения и способы пломбировки расходомера

Защита ПО расходомера от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

Таблица 4 - Показатели надежности

наносится на эксплуатационную документацию (руководство по эксплуатации, методику поверки, паспорт) расходомера типографским способом, на таблички, размещенные на корпусах датчика и электронного преобразователя методом шелкографии, металлографии или гравировки.

Комплектность средства измерений приведена в таблице 5.

Таблица 5 - Комплектность

изложены в Приложение И «Методика выполнения измерений» руководства по эксплуатации 3124.0000.00 РЭ.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 4213-025-99278829-2011 Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак. Технические условия.

Общество с ограниченной ответственностью «ЭлМетро Групп» (ООО «ЭлМетро Групп»)

ИНН 7448092141

Адрес: 454106, г. Челябинск, ул. Неглинная, д. 21, помещ. 106 Тел.: (351) 220-12-34

Факс: (351) 220-12-34

E-mail: info@elmetro.ru

Web-сайт: www.elmetro.ru

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77, 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2957

Регистрационный № 72529-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

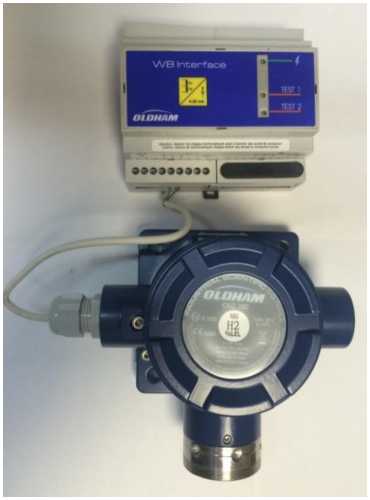

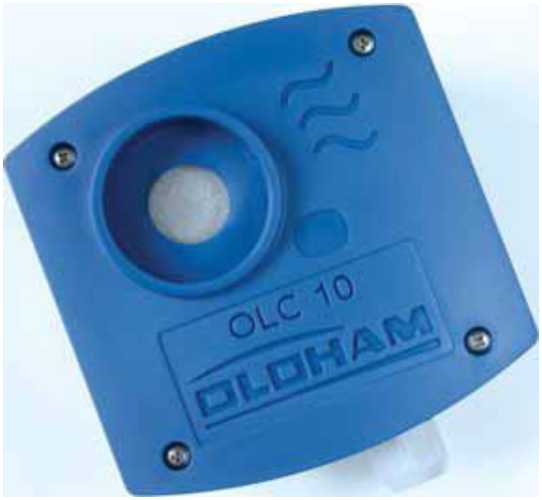

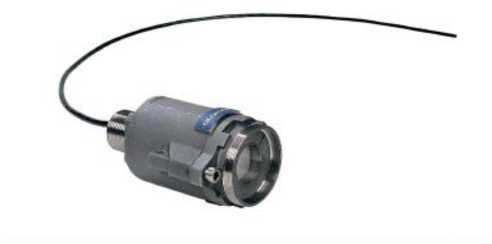

Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 100 XP, OLCT 100 HT, OLCT 100 IS, OLCT 20/60/80, OLCT 200

Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 100 XP, OLCT 100 HT, OLCT 100 IS, OLCT 20/60/80, OLCT 200 (далее -датчики) предназначены для измерений довзрывоопасной концентрации горючих газов и паров горючих жидкостей, объемной доли аммиака и хладонов в воздухе рабочей зоны, а также объемной доли вредных газов в газовых средах.

Датчики представляют собой стационарные приборы непрерывного действия.

Принцип действия датчиков, в зависимости от определяемого компонента:

• - объемная доля вредных газов - электрохимический;

• - довзрывоопасная концентрация горючих газов - оптический или термохимический;

• - объемная доля хладонов - полупроводниковый.

Конструктивно датчики выполнены одноблочными в пластиковом, алюминиевом или стальном корпусе (в зависимости от модели). Термохимические датчики модели OLC 10/100 с выходным сигналом по напряжению могут использоваться только с блоками WB преобразующими сигнал по напряжению в токовый сигнал от 4 до 20 мА.

Датчики отличаются внешним видом, маркировкой взрывозащиты, принципом действия, наличием жидкокристаллического дисплея и выходных унифицированных сигналов.

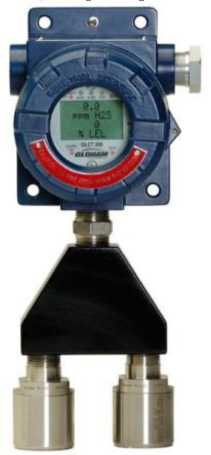

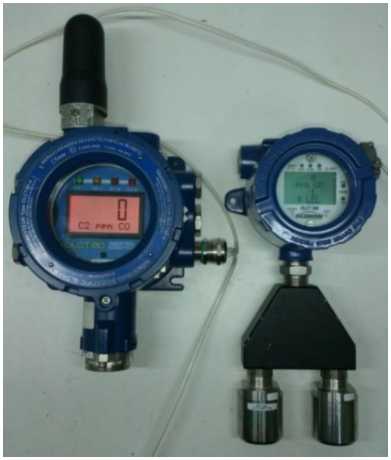

Датчики моделей OLCT 200 могут иметь до двух измерительных каналов, моделей OLCT 80 - до трех измерительных каналов. Датчики остальных моделей являются одноканальными.

Датчики моделей OLC 100, OLCT 20, OLCT 60, OLCT 80, OLCT 100/IS/HT/XP могут иметь выносные чувствительные элементы. При этом к обозначению датчика добавляется буква D.

Датчики моделей OLCT 100HT выпускаются в высокотемпературном исполнении (до 200°С).

Датчики моделей OLCT 200 могут выпускаться в арктическом исполнении (от минус 55 °С).

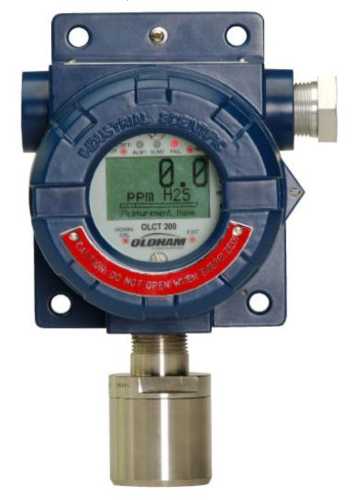

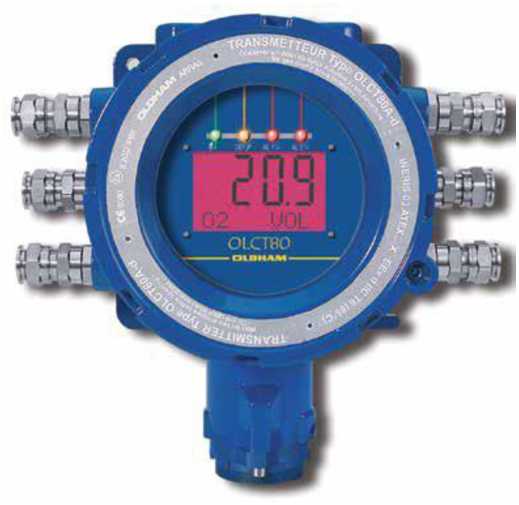

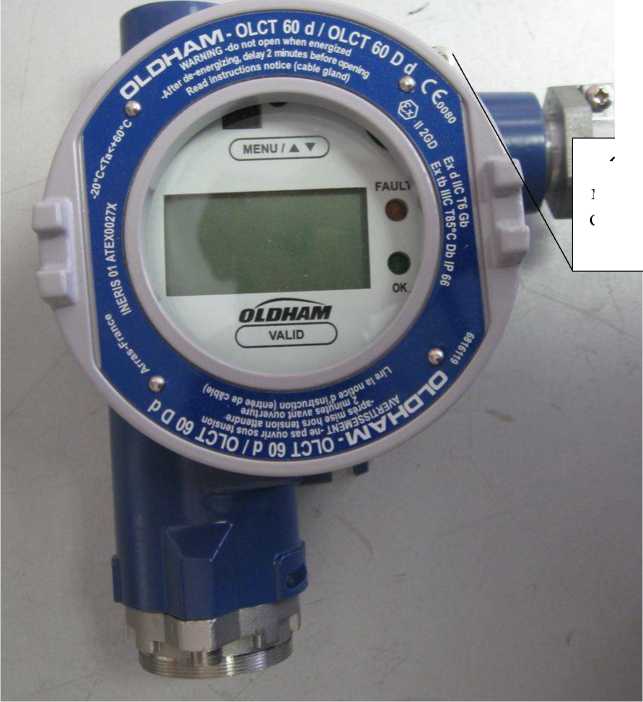

Датчики моделей OLCT 60, OLCT 80, OLCT 200 имеют жидкокристаллический дисплей для отображения измерительной информации.

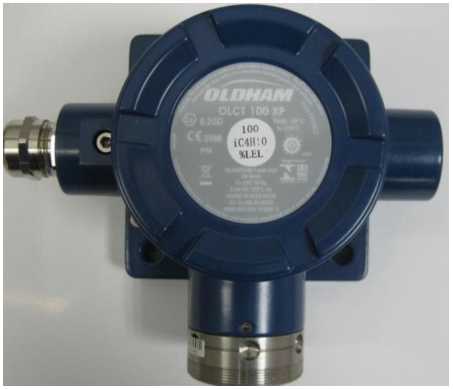

Датчики моделей OLCT 100/IS/HT/XP имеют одинаковый внешний вид (отличие заключается только во внешнем виде подключаемого сенсора).

- отображение результатов измерений на встроенном дисплее (для датчиков моделей OLCT 60, OLCT 80, OLCT 200);

- формирование унифицированного выходного аналогового сигнала от 4 до 20 мА;

- формирование выходного цифрового сигнала RS-485, протокол Modbus (для датчиков моделей OLCT 200, OLCT 80);

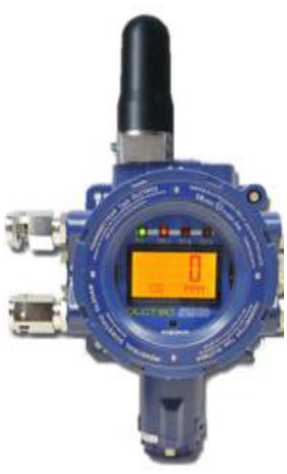

- беспроводная передача данных (протокол Modbus) по радиоканалу (для датчиков OLCT 80 Wireless, OLCT 200 Wireless);

- передачу данных по протоколу HART (опционально для датчиков OLCT 200);

- диагностику состояния датчика.

Общий вид датчиков приведен на рисунке 1.

Конструкцией датчиков предусмотрена пломбировка от несанкционированного доступа оттиском пломбира стопорного винта. пломбирования (на примере OLCT 60) приведена на рисунке 2.

Заводской номер датчиков в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится ударным способом или методом гравировки на металлическую табличку, расположенную на верхней части корпуса. Общий вид таблички с указанием заводского номера представлен на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

а) OLC 10

б) OLC 100 в комплекте с блоком WB

в) OLCT 10

г) OLCT 100 XP

е) OLCT 60

д) OLCT 20

ж) OLCT 80

з) OLCT 200

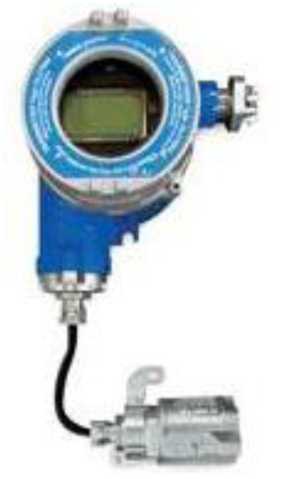

и) датчики с выносным чувствительным элементом (на примере OLCT 60 D)

к) OLCT 80 Wireless

м) OLCT 80Wireless с подключенным в качестве двух дополнительных измерительных каналов OLCT 200

Рисунок 1 - Общий вид датчиков газоаналитических Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 100 XP, OLCT 100 HT, OLCT 100 IS,

OLCT 20/60/80, OLCT 200

Стопорный винт -место пломбирования от несанкционированного доступа

Рисунок 2 - Схема пломбирования датчиков (на примере OLCT 60)

Z-----------------------------------\

Место нанесения знака утверждения типа с

Z------------------------

Место нанесения заводского номера

Рисунок 3 - Табличка с указанием места нанесения заводского номера и знака утверждения типа

Датчики моделей OLCT 60, OLCT 80, OLCT 200 имеют встроенное программное обеспечение.

Программное обеспечение предназначено для:

• - обработки и передачи измерительной информации от первичного измерительного преобразователя;

• - формирования выходного аналогового сигнала от 4 до 20 мА;

• - формирования цифрового выходного сигнала RS485 (для датчиков моделей OLCT 200, OLCT 80);

• - передачи данных по протоколу HART (для датчиков модели OLCT 200);

• - передачи данных по радиоканалу для исполнения Wireless датчиков модели OLCT 80;

• - самодиагностики аппаратной части датчика;

• - настройки нулевых показаний и чувствительности датчика.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик датчиков.

Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.

Программное обеспечение датчиков идентифицируется при включении путем вывода на дисплей номера версии. Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков газоаналитических Oldham модели OLC 10/100, OLCT 100 XP, OLCT 100 HT, OLCT 20/60/80, OLCT 200 с термохимическими чувствительными элементами

Таблица 6 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков газоаналитических Oldham модели OLCT100 IS, OLCT 100 XP с электрохимическими чувствительными элементами

Назначение ³⁾

• ¹⁾ В нормальных условиях эксплуатации.

• ²⁾ Значения погрешности установлены для следующих условиях эксплуатации:

- диапазон температуры окружающей среды от 0 ^oC до +40 ^oC;

- диапазон относительной влажности от 10 % до 95 %;

- диапазон атмосферного давления от 90 до 100 кПа;

- сопутствующие компоненты не более 0,5^ПДК.

• ³⁾ В столбце «Назначение» приняты следующие обозначения: К - контроль предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны, А - контроль при аварийных ситуациях.

• ⁴⁾ Предназначены для контроля предельно допускаемой концентрации (ПДК) в воздухе рабочей зоны (в соответствии с Постановлением Правительства Российской Федерации от 16 ноября 2020 № 1847, п. 4.43).

Таблица 7 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков газоаналитических Oldham модели OLCT100 IS, OLCT 20/60/80 с электрохимическими чувствительными элементами

Таблица 11 - Прочие метрологические характеристики датчиков

Таблица 12 -

Таблица 13 - Время прогрева датчиков

Таблица 14 - Габаритные размеры и масса датчиков

Таблица 15 - Рабочие условия эксплуатации датчиков в зависимости от определяемого компонента

Таблица 16 - Маркировка взрывозащиты и степень защиты от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254-2015

¹⁾ обозначения i и d - виды взрывозащиты.

датчиков в зависимости от

компонента

Таблица 17 - Средний

Таблица 18 -

технические

датчиков

наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на табличку, расположенную на верхней части корпуса датчика.

Таблица 19 - Комплектность

Сведения о методиках (методах) измерений приведены в разделе III «Электрический монтаж различных версий» документа «Датчики газоаналитические Oldham модели OLC 10/100. Руководство по эксплуатации», в разделе II «Монтаж различных вариантов» документа «Датчики газоаналитические Oldham модели OLCT 20. Руководство по эксплуатации», в разделе 3 «Ввод в эксплуатацию и режимы работы» документа «Датчики газоаналитические Oldham модели OLCT 60. Руководство по эксплуатации», в главе 6 «Эксплуатация» документа «Датчики газоаналитические Oldham модели OLCT 80. Руководство по эксплуатации», в пункте 4.2 «Ввод в эксплуатацию» документа «Датчики газоаналитические Oldham модели OLC/OLCT 100. Руководство по эксплуатации», в разделе 3 «Первичный пуск» и разделе 4 «Инструкции по эксплуатации» документа «Датчики газоаналитические Oldham модели OLCT 200. Руководство по эксплуатации».

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 4.43);

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;

Техническая документация изготовителя.

Teledyne Oldham Simtronics SAS, Франция

Адрес: Z.I. EST, B.P. 417, 62027 ARRAS Cedex, France

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский   институт метрологии им. Д.И.Менделеева»

(ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713- 01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

¹

В нормальных условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.

²

В рабочих условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.

³

Датчики отградуированы на один из следующих определяемых компонентов: пропан (С3Н8), 2-метилпропан (изобутан i-C4H10), 2-метилпропен (изобутилен i-C4H8), н-гептан (С7Н16), циклогексан (С6Н12), диэтиловый эфир (С4Н10О), 2-пропанол (изопропанол i-C3H7OH), акрилонитрил (C3H3N), диметиламин (C3H7N), этилацетат (С4Н8О2), 1-гексен (С6Н12).

⁴

- значения НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020.

- Значения НКПР для 1-гексен (С6Н12) - 1,2% об. дол. по справочнику «Пожаровзрывоопасность веществ и материалов и средств их тушения», часть I, А. Я., Д.А. Корольченко.

⁵

В нормальных условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.

⁶

Значения погрешности установлены для следующих условиях эксплуатации:

• - диапазон температуры окружающей среды от +5 ^oC до 35 ^oC;

• - диапазон относительной влажности от 20 % до 90 %;

• - диапазон атмосферного давления от 90 до 110 кПа;

• - сопутствующие компоненты не более 0,5^ПДК.

⁷

Поверочным компонентом является один из следующих определяемых компонентов: хладоны R407a, R407c, R410a.

⁸

Предназначены для контроля предельно допустимых концентраций (ПДК) в воздухе рабочей зоны (в соответствии с Постановлением Правительства Российской Федерации от 16 ноября 2020 № 1847, п. 4.43).

⁹

Поверочным компонентом является один из следующих определяемых компонентов: хладоны R143a, R507, R404a.

¹⁰

Поверочным компонентом является один из следующих определяемых компонентов: Хладон R23 - трихлорметан (CHF3).

Хладон R407a - смесь хладонов (по массе): R32 (CH2F2) - 20 %, R125 (C2HF5) - 40 %, R134a (C2H2F4) - 40 %.

Хладон R407c - смесь хладонов (по массе): R32 (CH2F2) - 23 %, R125 (C2HF5) - 25 %, R134a (C2H2F4) - 52 %;

Хладон R410a - смесь хладонов (по массе): R32 (CH2F2) - 50 %, R125 (C2HF5) - 50 %.

Хладон R507 - смесь хладонов (по массе): R125 (C2HF5) - 50 %, R143a (C2H3F3) - 50 %.

Хладон R404a - смесь хладонов (по массе): R143a (C2H3F3) - 52 %, R125 (C2HF5) - 44 %, R134a (C2H2F4) - 4 %.

¹¹

В нормальных условиях эксплуатации.

¹²

Датчики не предназначены для контроля ПДК рабочей зоны, используются для измерения объемной доли определяемого компонента при аварийной ситуации.

¹³

В нормальных условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.

¹⁴

В рабочих условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.

¹⁵

Датчики отградуированы на один из следующих определяемых компонентов: пропан (С3Н8), 2-метилпропан (изобутан i-C4H10), 2-метилпропен (изобутилен i-C4H8), н-гептан (С7Н16), циклогексан (С6Н12), диэтиловый эфир (С4Н10О), акрилонитрил (C3H3N), диметиламин (C3H7N), этилацетат (С4Н8О2), 1-гексен (С6Н12), 2-пропанол (изопропанол i-C3H7OH). Датчики, отградуированные по определяемому компоненту изопропанол имеют диапазон измерений от 0 до 50 % НКПР.

¹⁶

Значения НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020.
