№2955 от 12.12.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 627739
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 2955 от 12.12.2024

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
12 декабря 2024 г.
2955
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «___» ___________ 2024 г. № ____
Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1. |
Счетчики электрической энергии постоянного тока электронные |
СКВТ-Ф- МАРСЕН |
58638-20 |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие «Марс-Энерго» (ООО «НПП Марс-Энерго»), Адрес: 199034, г. Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, помещ. 41Н |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие «Марс-Энерго» (ООО «НПП Марс-Энерго»), Адрес: 199034, г. Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, помещ. 40Н |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие «Марс-Энерго» (ООО «НПП Марс-Энерго»), г. Санкт-Петербург | ||
2. |

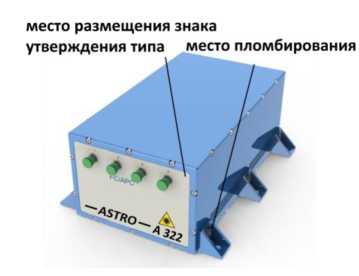

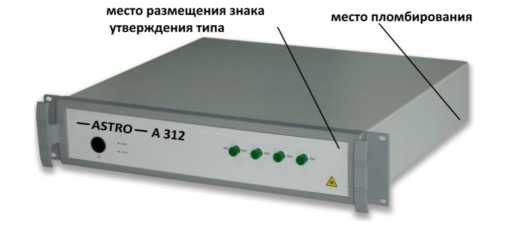

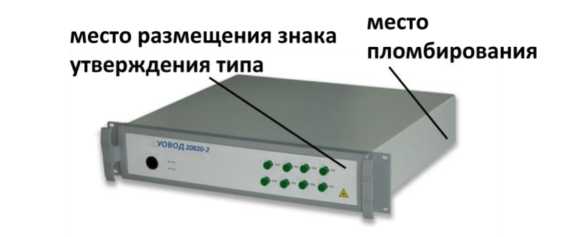

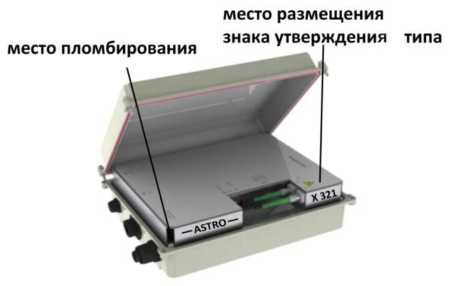

Анализаторы сигналов волоконно-оптических датчиков |
60112-15 |
Общество с ограниченной ответственностью «Инверсия-Сенсор» (ООО «Инверсия-Сенсор»), Адрес: 614990, г. Пермь, ГСП-590, ул. 25 Октября, д. 106 |
Общество с ограниченной ответственностью «Инверсия-Сенсор» (ООО «Инверсия-Сенсор»), Юридический адрес: 614007, Пермский край, г. Пермь, ул. 25 Октября, д. 106 |
Общество с ограниченной ответственностью «Инверсия-Сенсор» (ООО «Инверсия-Сенсор»), г. Пермь |
3. |
Анализаторы промышленные портативные многоканальные |
«ЛИДЕР- 600» |
77561-20 |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие «ТЕХНОПРИБОР» (ООО «НПП «ТЕХНОПРИБОР»), Адрес: 111538, г. Москва, ул. Косинская, д. 7, помещ. 2, ком. 5 |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие «ТЕХНОПРИБОР» (ООО «НПП «ТЕХНОПРИБОР»), Юридический адрес: 109145, г. Москва, вн. тер. г. муниципальный округ Выхино-Жулебино, б-р Жулебинский, д. 5, кв. 259 |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие «ТЕХНОПРИБОР» (ООО «НПП «ТЕХНОПРИБОР»), г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2955
Лист № 1
Всего листов 7
Регистрационный № 77561-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы промышленные портативные многоканальные «ЛИДЕР-600»
Назначение средства измеренийАнализаторы промышленные портативные многоканальные «ЛИДЕР-600» (далее - анализаторы) предназначены для измерений показателя активности ионов водорода (рН), показателя активности других однозарядных и двухзарядных ионов (pX), массовой концентрации ионов натрия, окислительно-восстановительного потенциала (ОВП), объемной доли и массовой концентрации растворенных в воде кислорода и водорода, и температуры жидкости.
Описание средства измеренийПринцип действия канала измерения температуры основан на измерении электрического сопротивления термочувствительного элемента и преобразовании его в соответствующее значение температуры.
Принцип действия каналов измерения pH, pX, ОВП и массовой концентрации ионов натрия и основан на измерении ЭДС электродной системы и преобразовании ее в соответствующее значение pH, pX, ОВП, массовой концентрации ионов натрия соответственно.
Принцип действия канала измерения объемной доли и массовой концентрации растворенных в воде кислорода и водорода основан на измерении тока в первичном преобразователе и преобразования его в соответствующее значение объемной доли и массовой концентрации растворенного в воде кислорода и водорода соответственно.
Конструктивно анализаторы состоят из универсального вторичного преобразователя, проточных измерительных ячеек и первичных преобразователей.
Вторичный преобразователь выполнен в пластиковом корпусе с пленочной клавиатурой, результаты измерений отображаются на ЖК-дисплее с подсветкой.
Проточная измерительная ячейка изготавливается в нескольких модификациях, предназначенных для разных наборов первичных преобразователей. Ячейка смонтирована на переносном каркасе с поворотной ручкой и кронштейном для установки вторичного преобразователя.
Таблица 1 - Комплекты
«ЛИДЕР-600»
Типы совместимых с ячейками первичных преобразователей |
Модели проточных измерительных ячеек/Обозначение комплектации анализатора* | |||||
-/ ЛИДЕР- 60Х |
Na-pH-O2/ ЛИДЕР- 61Х |
рН-02/ ЛИДЕР- 62Х |
pH/ ЛИДЕР- 63Х |
рХ/ ЛИДЕР- 64Х |
02/ ЛИДЕР- 65Х | |
Датчик кислородный |
+ |
+ |
+ |
- |
- |
+ |
Датчик водородный |
+ |
+ |
+ |
- |
- |
+ |
pNa-электрод |
+ |
+ |
- |
- |
+ |
- |
рХ-электрод (тип иона по заказу) |
+ |
+ |
- |
- |
+ |
- |
Комбинированный рН-электрод (2 в 1) |
+ |
+ |
+ |
- |
+ |
- |
Комбинированный рН-электрод со встроенным термодатчиком типа Pt-1000 (3 в 1) |
+ |
+ |
+ |
+ |
+ |
- |
Раздельная система рН-электрод/ электрод сравнения |
+ |
+ |
- |
- |
+ |
- |
Комбинированный ОВП-электрод |
+ |
+ |
+ |
+ |
+ |
- |
Термодатчик типа Pt-1000 |
+ |
+ |
+ |
+ |
+ |
- |
Параметры измерительной ячейки | ||||||
Кол-во мест для установки ионоселективных электродов/ термодатчика** |
- |
2 |
1 |
1 |
3 |
- |
Кол-во мест для установки кислородных/ водородных датчиков |
- |
1 |
1 |
- |
- |
1 |
Встроенный подщелачиватель |
- |
+ |
- |
- |
- |
- |
* «Х» - цифровое обозначение базового комплекта первичных преобразователей, комплектации ЛИДЕР-60Х поставляются без проточной ячейки. ** для электродов и термодатчиков с диаметром погружной части от 10 до 12 мм. |
Анализаторы оборудованы интерфейсом micro-USB для подключения сетевого адаптера, обеспечивающего питание анализатора и зарядку съемных Li-Ion аккумуляторов типа АА, и для коммутации с персональным компьютером с возможностью выгрузки архива измерений и обновления ПО вторичного преобразователя. Питание анализатора может также осуществляться от первичных гальванических элементов типа АА.

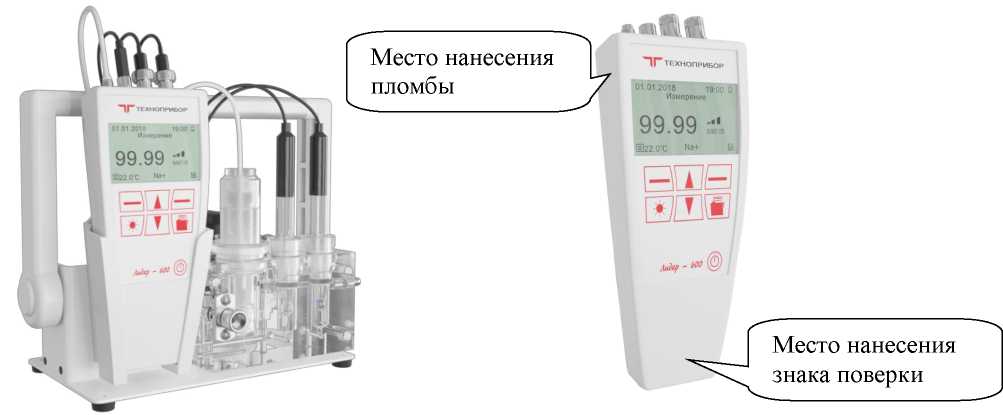

Общий вид анализаторов и схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Рисунок 1 - Общий вид анализатора
Программное обеспечениеАнализаторы промышленные портативные многоканальные «ЛИДЕР-600» имеют встроенное программное обеспечение, разработанное для выполнения измерений, градуировки датчиков, хранения, просмотра результатов и архива измерений в реальном времени на дисплее вторичного преобразователя, а также выгрузки архива измерений на ПК в формате «.csv».
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Р.50.2.077-2014.
Таблица 2 - Идентификационные данные (признаки) |
метрологически значимой части ПО |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
LIDER6\\ z* |
Номер версии (идентификационный номер) ПО |
не ниже 2.1.2 |
* z соответствует номеру версии ПО, например, «LIDER6\\ 212» |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
Наименование характеристик |
Значение |
Диапазон измерений массовой концентрации ионов натрия, г/дм3 |
от 10-8 до 100 |
Пределы допускаемой основной абсолютной погрешности измерений массовой концентрации ионов натрия, мкг/дм3 |
±(0,03+0,07^С)* |
Пределы допускаемой дополнительной погрешности измерений массовой концентрации ионов натрия при изменении температуры на каждые 10 °С от нормальных условий в долях основной погрешности |
±1,0 |
Диапазон измерений pH |
от 0 до 14 |
Пределы допускаемой абсолютной погрешности измерений pH |
±0,05 |
Наименование характеристик |
Значение |
Пределы допускаемой абсолютной погрешности измерений pH при температуре анализируемой среды от +15 до +25 °С и градуировке по буферным растворам pH 1-го разряда |
±0,02 |
Диапазон измерений pX |
от 1 до 7 |
Пределы допускаемой абсолютной погрешности измерений pX: - однозарядные ионы (Na+, K+, \H|', Ag+, F , Cl-, Br, I-, NO2-, NO3 ) |
±0,03 |
- двухзарядные ионы (Ba2+, Ca2+, Cu2+, S2-) |
±0,05 |
Диапазон измерений ОВП, мВ |
от -2490 до +2490 |
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
±6 |
Диапазон измерений массовой концентрации растворенного в воде кислорода, мкг/дм3 |
от 0 до 20^103 |
Диапазон измерений массовой концентрации растворенного в воде водорода, мкг/дм3 |
от 0 до 2^103 |
Пределы допускаемой основной абсолютной погрешности измерений массовой концентрации растворенного в воде кислорода (водорода), мкг/дм3 |
±(0,8+0,025^С)** |
Диапазон измерений объемной доли кислорода (в воде), % |
от 0 до 40 |
Диапазон измерений объемной доли водорода (в воде), % |
от 0 до 100 |
Пределы допускаемой основной абсолютной погрешности измерений массовой доли кислорода/водорода, % |
±(0,05+0,025^С)*** |
Пределы дополнительной допускаемой абсолютной погрешности измерений массовой концентрации растворенного в воде кислорода/водорода и массовой доли кислорода/водорода при изменении температуры на каждые 10 °С от нормальных условий в долях основной погрешности |
±0,5 |
Диапазон измерений температуры, °C |
от 0 до +100 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,3 |
Диапазон показаний вторичного преобразователя: - ЭДС, мВ |
от -2490 до +2490 |
- pH/pX**** |
от -20 до +20 |
- массовая (молярная) концентрация г/дм3 (моль/дм3) |
от 0 до 100 (10) |
- сопротивления в эквиваленте температуры, °С |
от 0 до 100 |
Диапазон измерений вторичного преобразователя: - ЭДС, мВ |
от -2490 до +2490 |
- pH/pX |
от -20 до +20 |
- сопротивления в эквиваленте температуры, °С |
от 0 до +100 |
Пределы допускаемой абсолютной погрешности вторичного преобразователя при измерении: - ЭДС, мВ |
±0,3 |
- pH/pX (однозарядные ионы) |
±0,005 |
- pX (двухзарядные ионы) |
±0,01 |
- сопротивления в эквиваленте температуры, °С |
±0,1 |
Наименование характеристик |
Значение |
Дискретность показаний: - pH, pX |
0,001 |
- ЭДС, ОВП, мВ |
0,1 |
- массовой концентрации растворенного кислорода и водорода, концентрации ионов, мкг/дм3, мг/дм3, г/дм3, моль/дм3, ммоль/дм3, мкмоль/дм3 (с автоматическим переключением размерности) |
0,01; 0,1; 1 |
- объемной доли кислорода, водорода |
0,01 |
- температуры, °С |
0,1 |
Нормальные значения температуры анализируемой среды, °С |
от +15 до +25 |
* С - измеренная массовая концентрация ионов натрия, мкг/дм3 ** С - измеренная массовая концентрация растворенного кислорода (водорода), | |
мкг/дм3 *** С - измеренная объемная доля кислорода (водорода), % **** результат измерений, в зависимости от выбранной размерности, выводится на | |
дисплей анализатора в единицах pX, массовой или молярной концентрации, связанных | |
между собой следующими формулами: С = 10-pX, где С - молярная концентрация, моль/дм3; С = Mx10-PX, где С - массовая концентрация, г/дм3; М - молярная масса иона, г/моль. |
Таблица 4 - Основные технические
Наименование характеристики |
Значение |
Параметры электрического питания, В - от сети с частотой (50±1) Гц |
от 187 до 242 |
- от Li-ion аккумуляторов типа АА, В |
от 2,4 до 4,2 |
- от первичных гальванических элементов типа АА, В |
от 1,2 до 1,5 |
Потребляемая мощность, Вт, не более |
0,5 |
Габаритные размеры, мм, не более: Вторичный преобразователь ЛИДЕР-600: - высота |
200 |
- глубина |
50 |
- ширина |
80 |
Проточные измерительные ячейки Na-pH-O2, рН-О2, pX, pH, O2: - высота |
250 |
- глубина |
200 |
- ширина |
300 |
Масса, кг, не более: - вторичный преобразователь ЛИДЕР-600 |
0,5 |
- проточные измерительные ячейки Na-pH-O2, рН-О2, pX, pH, O2 |
1,5 |
Время установления показаний - вторичного преобразователя, с, не более |
5 |
- анализатора, мин, не более |
1 |
Нестабильность показаний анализатора за время 24 ч в долях основной погрешности, не хуже |
0,5 |
Средний срок службы (с учетом замены электродов и других расходных материалов), лет, не менее |
10 |
Средняя наработка на отказ (за исключением электродов), ч, не менее |
40000 |
Наименование характеристики |
Значение |
Среднее время восстановления работоспособности, ч, не более |
2 |
Условия эксплуатации:
|
от +1 до +50 до 98 от 84,0 до 106,7 1000 |
Параметры пробы:
для pH-электродов для кислородных и водородных датчиков и проточных ячеек для ионоселективных электродов для ОВП-электродов для pNa-электродов
|
от 0 до +90 от 0 до +70 от +5 до +50 от +5 до +95 от +10 до +50 от 1 до 30 |
наносится на анализаторы в виде клеевой этикетки и на титульном листе руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Вторичный преобразователь ЛИДЕР-600 |
- |
1 шт. |
Li-Ion аккумуляторы типа АА |
- |
1 компл. |
Кабель USB с сетевым адаптером |
- |
1 компл. |
Комплект датчиков |
- |
* |
Проточная измерительная ячейка |
- |
** |
Блок подачи растворов |
- |
** |
Модуль поверки и калибровки МПК-01/02 |
- |
** |
Комплект ЗИП |
- |
* |
Руководство по эксплуатации |
ЛИД 600.00.00.000 РЭ |
1 экз. |
Методика поверки |
- |
1 экз. |
Паспорт |
ЛИД 600.00.00.000 ПС |
1 экз. |
* Состав и количество датчиков определяется при заказе ** Поставляется по требованию заказчика |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам промышленным портативным многоканальным «ЛИДЕР-600»Приказ Минприроды России от 29 сентября 2010 г. № 425 «Об утверждении Методических указаний по осуществлению органами государственной власти субъектов Российской Федерации переданного полномочия Российской Федерации по осуществлению мер по охране водных объектов или их частей, находящихся в федеральной собственности и расположенных на территориях субъектов Российской Федерации»;
ГОСТ 8.120-2014. ГСИ. Государственная поверочная схема для средств измерений pH;
ГОСТ Р 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода);
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ТУ 4215-600-42732639-2018 Анализаторы
промышленные портативные
многоканальные «ЛИДЕР-600». Технические условия.
Изготовитель«Научно-производственное
Общество с ограниченной ответственностью предприятие «ТЕХНОПРИБОР» (ООО «НПП «ТЕХНОПРИБОР») ИНН 7720146045
Юридический адрес: 109145, г. Москва, вн. тер. г. муниципальный округ Выхино-Жулебино, б-р Жулебинский, д. 5, кв. 259 Телефон/факс: (495) 661-22-11
E-mail: info@tehnopribor.ru
Web-сайт: https://www.tehnopribor.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2955
Регистрационный № 58638-20
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

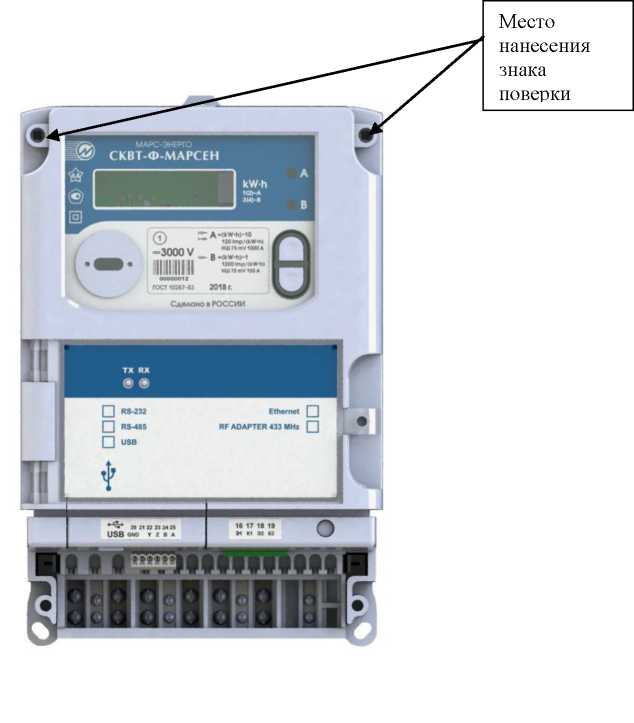

Счетчики электрической энергии постоянного СКВТ-Ф-МАРСЕН
тока
электронные
Счетчики электрической энергии постоянного СКВТ-Ф-МАРСЕН (далее счетчики) предназначены для учета в режиме потребления (прямом) или в режимах потребления реверсивном) на электроподвижном составе железных дорог и на тяговых подстанциях и других объектах
электронные
тока
электрической энергии и возврата (прямом и городского транспорта,
Принцип работы счетчиков основан на операциях перемножения двух аналоговых сигналов, пропорциональных току и напряжению измеряемой сети, с последующим цифровым интегрированием и преобразованием результата в последовательность импульсов, количество которых пропорционально потребленной или возвращенной энергии, и отображения результатов учета на жидкокристаллическом дисплее (ЖКИ).
Счетчики состоят из измерительного блока на базе микроконтроллера, делителя высокого напряжения, блоков питания, ЖКИ и по требованию потребителя — блока обработки информации (БОИ) на базе второго микроконтроллера.
Блок обработки информации обеспечивает возможность записи профилей тока, напряжения, ампер-часов, вольт-часов, мощности и энергии с шагом от 1 с до 30 мин.
Счетчики имеют разные интерфейсы, поставляемые по выбору заказчика для обмена информацией с другими внешними устройствами по проводным или беспроводным каналам связи.
По требованию заказчика для обеспечения учета энергии по двум каналам счетчики поставляются с дополнительным входом тока.
Счетчики работают совместно с наружным взаимозаменяемым шунтом 75ШС или 150ШС. Второй канал тока может так же работать совместно с наружным датчиком тока в соответствии с требованием заказчика.
Питание счетчиков осуществляется от измеряемой сети через балластное устройство питания (БУП) или от вспомогательной сети питания. Для высоковольтной гальванической развязки вспомогательной цепи питания от цепи питания счетчика по требованию заказчика счетчик поставляется с преобразователем питания (ПП).
Счетчики имеют импульсный выход информации, с двумя состояниями, отличающиеся импедансом выходной цепи. На щитке счетчиков установлен индикатор единичный, зажигающийся синхронно со следованием импульсов с импульсного выхода информации.
Счётчики, предназначенные для учёта энергии по двум каналам, имеет два импульсных выхода и два единичных индикатора.
Постоянная счетчиков определяет соотношение между энергией, учитываемой счетчиками, и числом импульсов на импульсных выходах. Она выражается в импульсах на киловатт-час [имп/(кВт • ч)] и рассчитывается таким образом, чтобы при номинальных значениях напряжения и тока, выходная частота на импульсных выходах была равной 100 Гц. Постоянная счетчиков указывается на щитке рядом с единичными индикаторами.
Счетчики в зависимости от исполнения отличаются:
-
- классом точности;
-
- схемой включения («с общим плюсом» или «с общим минусом»);
-
- способом питания (от измеряемой сети через БУП, от вспомогательной сети постоянного или переменного тока или от вспомогательной сети постоянного тока через ПП);
-
- видом учитываемой энергии (потребляемая или потребляемая и возвращаемая);
-
- количеством каналов учёта (один или два).
Конструкция счетчиков предусматривает раздельную установку пломб на кожухе, на крышке зажимной коробки и на блоке интерфейсных плат.
Счётчики с классом точности 1,0 имеют обозначение СКВТ-Ф-МАРСЕН-1,0.
Счётчики с классом точности 0,5 имеют обозначение СКВТ-Ф-МАРСЕН-0,5. Общий вид счетчиков СКВТ-Ф-МАРСЕН и
место пломбирования нанесения знака поверки
от несанкционированного доступа, обозначение места представлены на рисунке 1.

Рисунок 1 - Общий вид счетчиков электрической энергии постоянного тока электронных СКВТ-Ф-МАРСЕН в комплекте с БУБ, ПП и шунтом.
К метрологически значимой части программного обеспечения относится встроенное программное обеспечение «Программа счетчика СКВТ-Ф-МАРСЕН БОС».
Встроенное в микроконтроллеры программное обеспечение (ВПО) выполняет функции управления режимами работы счетчиков. Результаты измерений и расчетов индицируются на цифровом индикаторе и компьютере.
Счетчики оснащены выходом USB, RS-232, RS485/RS422, радио модемом 433 МГц и оптопортом для подключения внешних устройств, обмен с которыми осуществляется по протоколу МЭК 61107-2001.
ВПО предусматривает введение калибровочных коэффициентов по каналам тока и напряжения при калибровке счетчиков, при выборе вариантов исполнения счетчика по номинальным значениям тока и напряжения, а также введение исходных данных по выбранным заказчиком параметрам записи профилей. Эти коэффициенты и данные заносятся в микроконтроллеры в процессе производства при снятии аппаратной защиты. Технологический интерфейс и аппаратная защита расположены на печатных платах внутри пломбируемого корпуса счетчика, при этом изменение программы и установленных параметров встроенного программного обеспечения не может быть произведено без нарушения пломб поверителя.
Уровень защиты программного обеспечения счетчика «высокий» в соответствии с Р50.2.077-2-14.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Наименование ПО |
Программа счетчика СКВТ-Ф-МАРСЕН |
Идентификационное наименование ПО |
СКВТ-Ф-МАРСЕН БОС |
Номер версии (идентификационный номер) ПО |
ВПО БОС 01.0 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
18E871BA581ABBBEB58BB6CA88612 D62 |
Метрологические и технические характеристики
Таблица 2 -
Характеристика |
Значение |
Класс точности |
1,0 или 0,5 |
Тип счетного механизма |
ЖКИ |
Номинальное значение силы тока для работы с шунтом 75ШС, А: |
5; 50; 100; 150; 300; 500; 750; 1000; 1500; 2000; 3000; 4000; 5000; 6000; 7500 |
Номинальное значение тока для работы с шунтом 150ШС, А |
150; 300; 500; 750; 1000;1500 |
Номинальное напряжение, В |
100, 400, 600; 800; 1500;3000 |
Диапазон нагрузок по току с нормированной погрешностью, % номинального тока |
от 5 до 150 |
Пределы основной абсолютной погрешности хода внутренних часов, с/сутки |
±0,5 |
Таблица 3 - Основные технические характеристики
Характеристика |
Значение |
Потребляемая мощность, не более: - параллельной цепью на каждые 100 В номинального напряжения, Вт |
0,4 |
- последовательной цепью при номинальном токе, мВт |
1,0 |
- БУП от измеряемой цепи напряжения на каждые 100 В номинального напряжения, Вт |
5,0 |
- от вспомогательной сети питания постоянного тока, в том числе при подключении через ПП, Вт |
5,0 |
- от вспомогательной сети питания переменного тока активная, Вт |
4,0 |
полная, В^А |
5,0 |
Порог чувствительности, % номинального тока, не более |
1 |
Габаритные размеры в рабочем положении мм, не более (высота, ширина, глубина) - счетчика; |
300х170х85 |
- счетчика, смонтированного на монтажную панель; |
309х195х132 |
- БУП на 3000/65 В или 1500/65 В |
233х248х85 |
- БУП на 800/65 В, 600/65 В или 400/65 В |
39х247х105 |
- БУП в корпусе для счетчиков с номинальным током 300 А и с |
361х300х142 |
номинальным напряжением 3000 В; - ПП |
68х150х50 |
Масса, кг, не более - счетчика; |
1,5 |
- счетчика, смонтированного на монтажную панель; |
2,8 |
- БУП на 3000/65 В или 1500/65 В |
2,0 |
- БУП на 800/65 В, 600/65 В, 400/65 В |
1,0 |
- БУП в корпусе; |
3,5 |
- ПП |
0,4 |
Средняя наработка до отказа, ч |
24000 |
Средний срок службы, лет |
15 |
Счетчик сохраняет работоспособность при температуре, °С |
от -50 до +60 |
Условия эксплуатации: - рабочий диапазон температур, оС |
от -40 до +50 |
- относительная влажность воздуха, %, при температуре 35оС |
90 |
- вибрация частотой, Гц |
от 10 до 100 |
с ускорением, м/с2, не более |
10 |
- одиночные удары длительностью, мс с ускорением, м/с2, |
от 2 до 20 |
не более |
30 |
наносится на щиток счетчика офсетной печатью (или другим способом, не ухудшающим качества) и на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность счетчика
Наименование |
Обозначение |
Кол-во |
Счетчик с крышкой зажимной коробки |
СКВТ-Ф-МАРСЕН |
1 шт. |
БУП* или ПП*** |
1 шт. | |
шунт 75ШС** или 150ШС** |
1 шт. | |
БОИ*** |
1 шт. | |
интерфейсная плата RS232 или RS422(RS485)*** |
1 шт. | |
интерфейсная плата с радиомодулем 433 МГц *** |
1 шт. | |
соединительные провода *** |
1 компл. | |
монтажная панель *** |
1 шт. | |
паспорт |
МС2.720.500 ПС |
1 экз. |
методика поверки |
—*** |
1 экз. |
инструкция по регулировке |
МС2.720.500 И1*** |
1 экз. |
руководство по среднему ремонту |
МС2.720.500 РС*** |
1 экз. |
программа параметризации счетчика и кабель для связи с ЭВМ*** |
1 компл. | |
потребительская тара |
1 шт. | |
Примечание: *поставляется только для счетчиков с питанием от измеряемой цепи; ** по требованию заказчика счетчик поставляется без шунта; *** поставляется по отдельному договору. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 10287-83 Счетчики электрической энергии постоянного тока. Общие технические условия;
ГОСТ 8.391-80 ГСИ Счетчики электрической энергии постоянного тока. Методы и средства поверки;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 100 А, утвержденная приказом Росстандарта от 1 октября 2018 г № 2091;
ТУ 4228-038-49976497-2013 Счетчики электрической энергии постоянного тока электронные СКВТ-Ф-МАРСЕН. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное
предприятие «Марс-Энерго» (ООО «НПП Марс-Энерго»)
ИНН 7826694683
Адрес: 199034, г. Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, помещ. 40Н Телефон/факс: (812) 327-21-11, (812) 309-03-56
E-mail: mail@mars-energo.ru
Испытательный центр Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени
«Всероссийский
Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14
Е-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2955
Регистрационный № 60112-15
Лист № 1
Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы сигналов волоконно-оптических датчиков
Анализаторы сигналов волоконно-оптических датчиков (далее по тексту - АСВОД) отражённого от волоконно-оптических и формирования спектральных данных
предназначены для измерений длины волны брэгговских датчиков оптического излучения о состоянии датчиков.
на измерении мощности отражённого от брэгговских датчиков оптического сигнала при сканировании по длине волны в спектральном диапазоне от 1500 до 1600 нм с помощью перестраиваемого лазера. Целью измерений является построение функции мощности отражённого излучения от длины волны с последующим поиском экстремумов и определением соответствующих данным экстремумам значений длины волны. Брэгговский датчик представляет собой участок оптического волокна с градиентом показателя преломления периодического характера (брэгговская решётка), в результате чего часть проходящего через данное волокно излучения в достаточно узком спектральном диапазоне (0,1-0,2 нм) отражается, причём длина волны максимума коэффициента отражения соответствует периоду решётки. При изменении данного периода вследствие каких-либо физических процессов длина волны отражения брэгговской решётки также изменит своё значение. Таким образом, волоконно-оптические элементы на основе брэгговской решётки могут служить датчиками физических величин -например, температуры и деформации.
АСВОД представлены в следующих модификациях:
АСВОД ASTRO А31х (рисунок 1) - анализатор сигналов в исполнении для установки в стоечный каркас 19";
АСВОД ASTRO А32х (рисунок 2) - анализатор сигналов в исполнении для работы в промышленных средах;
АСВОД ASTRO X32x (рисунок 3) - анализатор сигналов
конструктивном
конструктивном
с расширенным диапазоном по климатическим эксплуатационным параметрам - температуре, влажности;
АСВОД ASTRO A35x (рисунок 4) - анализатор сигналов с высокой частотой опроса для контроля быстропротекающих процессов;
АСВОД ASTRO A332 (рисунок 5) - анализатор сигналов в портативном исполнении, с возможностью работы в полевых условиях в автономном режиме;
АСВОД УОВОД 20820-2 (рисунок 6) - анализатор опроса волоконно-оптических датчиков в конструктивном исполнении для установки в стоечный каркас 19";
АСВОД УОВОД 2 04-3 (рисунок 7) - анализатор сигналов в портативном исполнении с возможностью работы в полевых условиях в автономном режиме;
АСВОД УОВОД 30404-2 (рисунок 8) - анализатор опроса волоконно-оптических датчиков с высокой частотой опроса для контроля быстропротекающих процессов.
Примечание - Символ «х», которым заканчивается обозначение некоторых модификаций АСВОД, является параметром, характеризующим количество измерительных каналов, а также другие метрологические и технические характеристики прибора. Данный параметр может принимать значения от 0 до 9.
Управление работой АСВОД осуществляется с помощью персонального компьютера, подключаемого через интерфейс Ethernet или USB с помощью соответствующего кабеля. В случае портативных модификаций ЭВМ встроена в прибор и управление может осуществляться с помощью сенсорного экрана.
Конструктивно блоки АСВОД выполнены в прямоугольных металлических корпусах настольно-переносного типа. Для ограничения доступа внутрь корпусов произведено их пломбирование.

Рисунок 1 - Внешний вид АСВОД ASTRO А312 с указанием места пломбирования и размещения знака утверждения типа

Рисунок 2 - Внешний вид АСВОД ASTRO А322 с указанием места пломбирования и размещения знака утверждения типа

Рисунок 3 - Внешний вид АСВОД ASTRO X321 с указанием места пломбирования размещения знака утверждения типа
место размещения знака утверждения типа
место пломбирования

*
Рисунок 4 - Внешний вид АСВОД ASTRO A357 с указанием места пломбирования размещения знака утверждения типа
место размещения знака утверждения типа

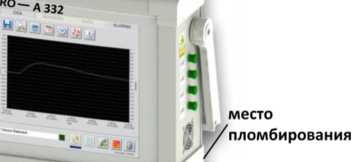

Рисунок 5 - Внешний вид АСВОД ASTRO A332 с указанием места пломбирования размещения знака утверждения типа

Рисунок 6 - Внешний вид АСВОД УОВОД 20820-2 с указанием места пломбирования и размещения знака утверждения типа
место размещения знака утверждения типа
н -

Рисунок 7 - Внешний вид АСВОД УОВОД 2 04-3 с указанием места пломбирования и размещения знака утверждения типа
место размещения знака утверждения типа место
. пломбирования
Рисунок 8 - Внешний вид АСВОД УОВОД 30404-2 с указанием места пломбирования и размещения знака утверждения типа
Программное обеспечениеПрограммное обеспечение АСВОД (далее по тексту - ПО) разделено на две части: интерфейсную и аппаратную.
Аппаратная часть ПО размещается в энергонезависимой памяти цифрового сигнального процессора оптического модуля с первичной обработкой данных АСВОД, запись которой осуществляется в процессе производства. Доступ к модулю исключён конструкцией АСВОД.
Интерфейсная часть ПО находится на ПК и состоит из подключаемых библиотек, предназначенных для вычисления длины волны из спектральных данных оптического модуля АСВОД, и приложения, к которому подключают указанные библиотеки и которое служит для отображения, обработки и сохранения результатов измерений.
Метрологически значимой частью ПО АСВОД являются подключаемые библиотеки интерфейсного ПО.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблицах 1 - 7.
Таблица 1
Идентификационные данные (признаки) ПО |
Значение |
Идентификационное наименование ПО |
libfbgsearch.so |
Номер версии (идентификационный номер) ПО |
1.0.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
B55E1411 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Наименование ПО |
Динамический модуль вычисления длины волны под ОС Debian х32 bit GCC 4.8.2 |
Таблица 2
Идентификационные данные (признаки) ПО |
Значение |
Идентификационное наименование ПО |
libfbgsearch.a |
Номер версии (идентификационный номер) ПО |
1.0.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
730CECFF |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Наименование ПО |
Статический модуль вычисления длины волны под ОС Debian х32 bit GCC 4.8.2 |
Таблица 3
Идентификационные данные (признаки) ПО |
Значение |
Идентификационное наименование ПО |
libfbgsearch.so |
Номер версии (идентификационный номер) ПО |
1.0.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
1C631C04 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Наименование ПО |
Динамический модуль вычисления длины волны под ОС AltLinux p7 х64 bit |
Таблица 4
Идентификационные данные (признаки) ПО |
Значение |
Идентификационное наименование ПО |
libfbgsearch.a |
Номер версии (идентификационный номер) ПО |
1.0.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
74E99FDA |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Наименование ПО |
Статический модуль вычисления длины волны под ОС AltLinux p7 х64 bit |
Таблица 5
Идентификационные данные (признаки) ПО |
Значение |
Идентификационное наименование ПО |
libfbgsearch.dll |
Номер версии (идентификационный номер) ПО |
1.0.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
2E6A009D |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Наименование ПО |
Динамический модуль вычисления длины волны под ОС windows7 х32 bit компилятор Mingw gcc 4.8.1 |
Таблица 6
Идентификационные данные (признаки) ПО |
Значение |
Идентификационное наименование ПО |
libfbgsearch.a |
Номер версии (идентификационный номер) ПО |
1.0.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
55CF9CB5 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Наименование ПО |
Статический модуль вычисления длины волны под ОС windows7 х32 bit компилятор Mingw gcc 4.8.1 |
Таблица 7
Идентификационные данные (признаки) ПО |
Значение |
Идентификационное наименование ПО |
fbgsearch.dll |
Номер версии (идентификационный номер) ПО |
1.0.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
60B788C5 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Наименование ПО |
Динамический модуль вычисления длины волны под ОС windows7 х32 bit MSVC 2013 x86 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиДиапазон измерений длин волн, нм
от 1500 до
1600
от 1500 до
1600
Пределы допускаемой абсолютной погрешности измерений длин волн1, пм
х=0 х=1 х=2 x=3 x=4 x=5 х=6 х=7 х=8 х=9
± 10
х=0 х=1 х=2 x=3 x=4 x=5 х=6 х=7 х=8 х=9
± 10
x=0 x=1 х=2 х=3 х=4 х=5 х=6 х=7 х=8 х=9 х=0 х=1 х=2 x=3 x=4 x=5 х=6 х=7 х=8 x=9
от 1520
до 1580
от 1500
до 1600
± 10
от |
1539,9 |
до |
1543,1 | ||
от |
1546,3 |
до |
1549,5 | ||
от |
1552,7 |
до |
1555,9 | ||
от |
1559,2 |
до |
1562,4 |
± 50
Таблица 8 - Метрологические и технические характеристики АСВОД модификаций ASTRO A31x, ASTRO A32x, ASTRO X32x, ASTRO A35x
Наименование характеристики |
Значение характеристики | |||
ASTRO A31x |
ASTRO A32x |
ASTRO X32x |
ASTRO A35x | |
Метрологические характеристики |
Наименование характеристики |
Значение характеристики | |||||||
ASTRO A31x |
ASTRO A32x |
AST |
RO X32x |
ASTRO A35x | ||||
Допускаемое ослабление отражённого от датчиков оптического излучения анализатора при измерениях длин волн, дБ, не более |
х=0 |
50 |
х=0 |
50 |
х=0 |
40 |
20 | |
х=1 |
х=1 |
х=1 | ||||||
х=2 |
х=2 |
х=2 | ||||||
x=3 |
x=3 |
x=3 | ||||||
x=4 |
x=4 |
x=4 | ||||||
x=5 |
25 |
x=5 |
25 |
x=5 |
25 | |||
х=6 |
х=6 |
х=6 | ||||||
х=7 |
х=7 |
х=7 | ||||||
х=8 |
х=8 |
х=8 | ||||||
х=9 |
х=9 |
x=9 | ||||||
"ехнические характеристики | ||||||||
Частота опроса, Гц |
х=0 |
1 |
х=0 |
1 |
х=0 |
1 |
104 | |
х=1 |
х=1 |
х=1 | ||||||
х=2 |
х=2 |
х=2 | ||||||
х=3 |
х=3 |
х=3 | ||||||
х=4 |
х=4 |
х=4 | ||||||
х=5 |
100 |
х=5 |
100 |
х=5 |
100 | |||
х=6 |
х=6 |
х=6 | ||||||
х=7 |
х=7 |
х=7 | ||||||
х=8 |
х=8 |
х=8 | ||||||
х=9 |
х=9 |
х=9 | ||||||
Число оптических каналов, шт |
х=0 |
1 |
х=0 |
1 |
х=0 |
1 |
х=5 |
1 |
х=1 |
2 |
х=1 |
2 |
х=1 |
2 | |||
х=2 |
4 |
х=2 |
4 |
х=2 |
4 |
х=6 |
2 | |
х=3 |
8 |
х=3 |
8 |
х=3 |
8 | |||
х=4 |
16 |
х=4 |
16 |
х=4 |
16 |
х=7 |
4 | |
х=5 |
1 |
х=5 |
1 |
х=5 |
1 | |||
х=6 |
2 |
х=6 |
2 |
х=6 |
2 |
х=8 |
8 | |
х=7 |
4 |
х=7 |
4 |
х=7 |
4 | |||
х=8 |
8 |
х=8 |
8 |
х=8 |
8 |
х=9 |
16 | |
х=9 |
16 |
х=9 |
16 |
х=9 |
16 | |||
Интерфейс |
Ethernet (TCP/IP) |
Ethernet (TCP/IP) |
Ethernet (TCP/IP) |
1 Сенсорный экран; 2 Ethernet (TCP/IP); 3 USB | ||||
Электропитание осуществляется от сети переменного тока напряжением, В, частотой, Гц |
220 ± 22; 50 ± 0,5 |
(через блок питания) 220 ± 22; 50 ± 0,5 |
220 ± 22; 50 ± 0,5 |
Наименование характеристики |
Значение характеристики | |||
ASTRO A31x |
ASTRO A32x |
ASTRO X32x |
ASTRO A35x | |
Габаритные размеры (высота X ширина х глубина), мм, не более |
400х480х84 |
155х125х275 |
285х215х95 |
450х180х370 |
Масса, кг, не более |
2,5 |
4,0 |
4,0 |
12,0 |
Условия эксплуатации | ||||
Температура окружающего воздуха, °С |
от плюс 10 до плюс 40 |
от минус 20 до плюс 60 |
от плюс 10 до плюс 40 | |
Относительная влажность воздуха, % (при температуре плюс 40 °С, без конденсации) |
до 90 |
до 95 |
до 90 | |
1 При ослаблении отражённого от датчиков оптического излучения анализатора не более 40 дБ для модификаций ASTRO A31x (х=0-4) и ASTRO A32x (х=0-4), не более 20 дБ для модификаций ASTRO A31x (х=5-9), ASTRO A32x (х=5-9), ASTRO X32x (х=5-9) и ASTRO A35x, не более 35 дБ для модификации ASTRO X32x (х 0-4). |
Таблица 9 - Метрологические и технические характеристики АСВОД модификаций ASTRO А332, УОВОД 30404-2, УОВОД 20820-2, УОВОД 2 04-3
Наименование характеристики |
Значение характеристики | |||
ASTRO А332 |
УОВОД 30404-2 |
УОВОД 20820-2 |
УОВОД 2 04-3 | |
Метрологические характеристики | ||||
Диапазон измерений длин волн, нм |
от 1500 до 1600 |
от 1539,9 до 1543,1 от 1546,3 до 1549,5 от 1552,7 до 1555,9 от 1559,2 до 1562,4 |
от 1500 до 1600 |
от 1500 до 1600 |
Пределы допускаемой абсолютной погрешности измерений длин волн2, пм |
± 2 |
± 50 |
± 2 |
± 2 |
Допускаемое ослабление отражённого от датчиков оптического излучения анализатора при измерения длин волн, дБ, не более |
50 |
20 |
50 |
50 |
Технические характеристики | ||||
Частота опроса, Гц |
1 |
104 |
1 |
1 |
Число оптических каналов, шт |
4 |
4 |
8 |
4 |
Наименование характеристики |
Значение характеристики | |||
ASTRO А332 |
УОВОД 30404-2 |
УОВОД 20820-2 |
УОВОД 2 04-3 | |
Интерфейс |
1 Сенсорный экран; 2 Ethernet (TCP/IP); 3 USB |
1 Сенсорный экран; 2 Ethernet (TCP/IP); 3 USB |
Ethernet (TCP/IP) |
1 Сенсорный экран; 2 Ethernet (TCP/IP); 3 USB |
Электропитание осуществляется от сети переменного тока напряжением, В, частотой, Гц |
(через блок питания) 220 ± 22; 50 ± 0,5 |
220 ± 22; 50 ± 0,5 |
(через блок питания) 220 ± 22; 50 ± 0,5 | |
Электропитание осуществляется от аккумуляторной батареи напряжением, В |
от 18 до 20 |
- |
от 18 до 20 | |
Габаритные размеры (высота X ширина х глубина), мм, не более |
360х275х100 |
450х180х370 |
400х480х84 |
360х275х100 |
Масса, кг, не более |
7,3 |
12,0 |
2,5 |
7,3 |
Условия эксплуатации | ||||
Температура окружающего воздуха, °С |
от плюс 10 до плюс 40 | |||
Относительная влажность воздуха, % (при температуре плюс 40 °С, без конденсации) |
до 90 |
2 При ослаблении отражённого от датчиков оптического излучения анализатора не более 40 дБ для модификаций ASTRO А332, УОВОД 20820-2 и УОВОД 2 04-3, не более 20 дБ для модификации УОВОД 30404-2.
Знак утверждения типананосится на титульный лист Руководства по эксплуатации ДСАЕ.421000.002 РЭ печатным способом и в виде наклейки на переднюю панель корпусов АСВОД методом наклеивания.
Комплектность средства измеренийТаблица 10
Наименование |
Количество |
Анализатор сигналов волоконно-оптических датчиков* |
1 шт. |
Блок питания (шнур питания)** |
1 шт. |
Кабель Ethernet |
1 шт. |
Компакт диск с ПО |
1 диск |
Паспорт ДСАЕ.421000.002 ПС |
1 экз. |
Руководство по эксплуатации ДСАЕ.421000.002 РЭ |
1 экз. |
Методика поверки МП 017.Ф3-14 |
1 экз. |
Наименование
Количество
* Модификация указывается при заказе.
** В зависимости от модификации.
Примечание - Количество документации может изменяться при поставке партии АСВОД в один адрес по согласованию с заказчиком.
Сведения о методиках (методах) измерений«Анализаторы сигналов волоконно-оптических датчиков. Руководство
по эксплуатации ДСАЕ.421000.002 РЭ», раздел 3
Нормативные документы, устанавливающие требования к анализаторам сигналов волоконно-оптических датчиковГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Изготовительответственностью
«Инверсия-Сенсор»
Общество с ограниченной (ООО «Инверсия-Сенсор»)
Юридический адрес: 614007, Пермский край, г. Пермь, ул. 25 Октября, д. 106 Телефон: +7 (342) 240-06-37(75)
E-mail: info@i-sensor.ru
Web-сайт: http: www.i-sensor.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптико-физических измерений»
(ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Уникальный номер записи в реестре аккредитованных лиц № 30003-14.
