№2165 от 09.09.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 599170
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
Приказы по основной деятельности по агентству Вн. Приказ № 2165 от 09.09.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
№ 2165
09 сентября 2024 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений,
прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «___» ___________ 2024 г. ____
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Дефектоскопы ультразвуковые многоканальные |
УМД-8 |
35134-15 |
Общество с ограниченной ответственностью «Научновнедренческое предприятие «КРОПУС» (ООО «НВП «КРОПУС»), Московская обл., г. Ногинск |
142400, Московская обл., г. Ногинск, ул. 200-летия Города, д. 2 |
142400, Московская обл., г. Ногинск, ул. Климова, д. 50Б, помещ. 1 |
Общество с ограниченной ответственностью «Научновнедренческое предприятие «КРОПУС» (ООО «НВП «КРОПУС»), Московская обл., г. Ногинск |
|
2. |
Установки для поверки аналоговых и цифровых частотомеров |
У5023М |
43346-09 |
Общество с ограниченной ответственностью «Радиоэлектронные системы» (ООО «РЭС»), г. Екатеринбург |
620137, г. Екатеринбург, ул. Июльская, д. 41 |
Общество с ограниченной ответственностью «Радиоэлектронные системы» (ООО «РЭС»), г. Екатеринбург | |
|
3. |
Установки для поверки мер электрического сопротивления и электродвижущей силы |
У309М |
43671-10 |
Общество с ограниченной ответственностью «Радиоэлектронные системы» (ООО «РЭС»), г. Екатеринбург |
620137, г. Екатеринбург, ул. Июльская, д. 41 |
Общество с ограниченной ответственностью «Радиоэлектронные системы» (ООО «РЭС»), г. Екатеринбург | |
|
4. |
Генераторы технической частоты |
ГТЧ-03М |
48435-11 |
Общество с ограниченной ответственностью «Радиоэлектронные системы» (ООО «РЭС»), г. Екатеринбург |
620137, г. Екатеринбург, ул. Июльская, д. 41 |
Общество с ограниченной ответственностью «Радиоэлектронные системы» (ООО «РЭС»), г. Екатеринбург | |
|
5. |
Комплекты эталонных мер |
КСО-ВК |
49180-12 |
Общество с ограниченной ответственностью «Научновнедренческое предприятие «КРОПУС» (ООО «НВП «КРОПУС»), Московская обл., г. Ногинск |
142400, Московская обл., г. Ногинск, ул. 200-летия Города, д. 2 |
142412, Московская обл., г. Ногинск, ул. Климова, д. 50Б, помещ. 1 |
Общество с ограниченной ответственностью «Научновнедренческое предприятие «КРОПУС» (ООО «НВП «КРОПУС»), Московская обл., г. Ногинск |
|
6. |
Калибраторы тока и напряжения |
Н4-25 |
75937-19 |
Общество с ограниченной ответственностью «Радиоэлектронные системы» (ООО «РЭС»), г. Екатеринбург |
620137, г. Екатеринбург, ул. Июльская, д. 41 |
Общество с ограниченной ответственностью «Радиоэлектронные системы» (ООО «РЭС»), г. Екатеринбург | |
|
7. |
Системы измерительные |
ГОСТ-ТЕСТ |
75946-19 |
Общество с ограниченной ответственностью «ГОСТ» (ООО «ГОСТ»), Республика Башкортостан, г. Нефтекамск |
452681, Республика Башкортостан, г. Нефтекамск, ул. Трактовая, д. 22Г |
111024, г. Москва, вн. тер. муниципальный округ Лефортово, ул. 2-я кабельная, д.2, стр. 39 |
Общество с ограниченной ответственностью «ГОСТ» (ООО «ГОСТ»), г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» сентября 2024 г. № 2165
Лист № 1
Всего листов 6
Регистрационный № 75946-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительные ГОСТ-ТЕСТ
Назначение средства измеренийСистемы измерительные ГОСТ-ТЕСТ (далее - системы) предназначены для измерений силы, избыточного давления, линейного перемещения и угла поворота.
Описание средства измеренийПринцип действия систем основан на измерении датчиками соответствующих физических величин с последующим преобразованием модулем преобразования аналогового сигнала в цифровой сигнал и его передачей в модуль индикации. Модуль индикации обрабатывает полученные цифровые сигналы, в том числе с датчиков с цифровым выходным сигналом, и выводит на дисплей измеренные значения физических величин в общепринятых единицах.
Конструктивно системы могут состоять из трех модулей:
-
- модуль измерения представлен в виде датчиков соответствующих физических величин: силоизмерительных датчиков, датчиков избыточного давления, датчиков линейного перемещения, датчиков угла поворота. Внутри групп датчики различаются диапазонами измерения и конструкцией;
-
- модуль преобразования сигналов представлен в виде блока преобразования и передачи данных (далее - БСПД). Через БСПД также подается питание на датчики измерения физических величин и может осуществляться управление системами, регулирующими значение физических величин испытательного оборудования. БСПД различаются по количеству подключаемых модулей измерения;
-
- модуль индикации представлен в виде устройства преобразования и индикации сигналов, поступающих от датчиков в значения физических величин в общепринятых единицах (далее - БИ). БИ может иметь исполнение в виде кнопочного или сенсорного ПЭВМ.
Программное обеспечение, установленное в БИ, позволяет собирать, визуализировать, использовать для математических расчетов, хранить и передавать на другие электронновычислительные устройства цифровые данные, поступающие с БСПД.
Системы имеют несколько модификаций, отличающихся по количеству модулей измерения, их диапазонами измерений и допускаемыми погрешностями измерений, а также конструкцией БИ.
Перечень и обозначение модулей измерения представлены в таблице 1.
Таблица 1 -
и обозначение
|
Наименование модуля измерения |
Обозначение модуля измерения |
Диапазон измерений |
|
Датчик избыточного давления жидкости и газа |
ДИД-1 |
от 0,01 до 1 МПа |
|
ДИД-10 |
от 0,1 до 10 МПа | |
|
ДИД-25 |
от 0,25 до 25 МПа | |
|
ДИД-40 |
от 0,4 до 40 МПа | |
|
ДИД-60 |
от 0,6 до 60 МПа | |
|
ДИД-100 |
от 1 до 100 МПа | |
|
Датчик силы универсальный |
ДСУ-0,5 |
от 0,005 до 0,5 кН |
|
ДСУ-1 |
от 0,01 до 1 кН | |
|
ДСУ-2 |
от 0,02 до 2 кН | |
|
ДСУ-3 |
от 0,03 до 3 кН | |
|
ДСУ-5 |
от 0,05 до 5 кН | |
|
Датчик силы сжатия |
ДСС-1 |
от 0,01 до 1 кН |
|
ДСС-2 |
от 0,02 до 2 кН | |
|
ДСС-10 |
от 0,1 до 10 кН | |
|
ДСС-15 |
от 0,15 до 15 кН | |
|
ДСС-20 |
от 0,2 до 20 кН | |
|
ДСС-30 |
от 0,3 до 30 кН | |
|
ДСС-40 |
от 0,4 до 40 кН | |
|
ДСС-50 |
от 0,5 до 50 кН | |
|
ДСС-60 |
от 0,6 до 60 кН | |
|
ДСС-70 |
от 0,7 до 70 кН | |
|
ДСС-80 |
от 0,8 до 80 кН | |
|
ДСС-90 |
от 0,9 до 90 кН | |
|
ДСС-100 |
от 1 до 100 кН | |
|
ДСС-200 |
от 2 до 200 кН | |
|
ДСС-300 |
от 3 до 300 кН | |
|
ДСС-400 |
от 4 до 400 кН | |
|
ДСС-500 |
от 5 до 500 кН | |
|
ДСС-600 |
от 6 до 600 кН | |
|
ДСС-1000 |
от 10 до 1000 кН | |
|
ДСС-1500 |
от 15 до 1500 кН | |
|
Датчик линейного перемещения |
ДЛП-100 |
от 0,1 до 100 мм |
|
ДЛП-150 |
от 0,1 до 150 мм | |
|
ДЛП-300 |
от 0,1 до 300 мм | |
|
ДЛ^1-600 |
от 0,1 до 600 мм | |
|
ДЛП-750 |
от 0,1 до 750 мм | |
|
ДЛП-1000 |
от 0,1 до 1000 мм | |
|
ДЛП-1250 |
от 0,1 до 1250 мм | |
|
ДЛ-5 |
от 0,1 до 5 мм | |
|
ДЛ-10 |
от 0,1 до 10 мм | |
|
ДЛ-20 |
от 0,1 до 20 мм | |
|
ДЛ-25 |
от 0,1 до 25 мм | |
|
ДЛ-50 |
от 0,1 до 50 мм | |
|
ДЛ-100 |
от 0,1 до 100 мм | |
|
ДЛ-150 |
от 0,1 до 150 мм | |
|
ДЛ-300 |
от 0,1 до 300 мм | |
|
ДЛ-600 |
от 0,1 до 600 мм | |
|
Датчик угла поворота |
ДУП-360 |
от 0 до 360° |
Фотография общего вида систем представлена на рисунке 1.

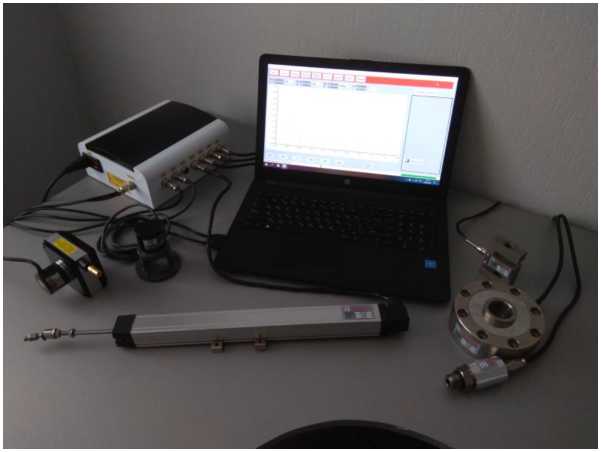

Рисунок 1 - Общий вид систем
Пломбирование систем от несанкционированного доступа производится путем нанесения контрольной пломбы-наклейки на БСПД и отображено на рисунке 2.
Место нанесения пломбы-наклейки

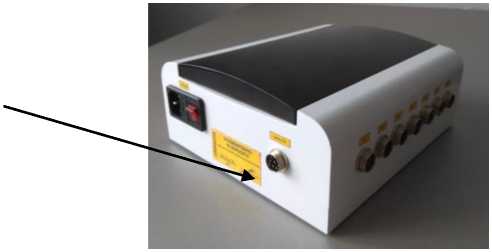

Рисунок 2 - Пломбирование БСПД
Знак поверки наносится на свидетельство о поверке.
Программное обеспечениеПрограммное обеспечение (ПО) систем состоит из встроенного и внешнего ПО. Встроенное ПО предназначено для управления функционированием систем в целом. Внешнее ПО предназначено для поверки систем.
Встроенное ПО разделено на метрологически значимое и незначимое.
Внешнее ПО не разделено на метрологически значимое и незначимое, поэтому все внешнее ПО является метрологически значимым.
Идентификационные данные метрологически значимого ПО приведены в таблицах 2 и 3.
Таблица 2 -
ПО
данные
значимого
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FIRMWARE.HEX |
|
Номер версии (идентификационный номер ПО) |
1.0ХХХХ* |
|
Цифровой идентификатор ПО |
2EA2FA95 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
Примечание: * - индексы «Х» в номере версии ПО допускают наличие буквенных или цифровых значений, отвечающих за метрологически незначимую часть ПО. | |
Таблица 3 -
значимого внешнего ПО
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GOST TEST.EXE |
|
Номер версии (идентификационный номер ПО) |
2.0 |
|
Цифровой идентификатор ПО |
7FB21F84 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Метрологические характеристики систем нормированы с учётом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики систем приведены в таблицах 4 и 5 соответственно.
Таблица 4 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерений избыточного давления, МПа |
от 0,01 до 100* |
|
Диапазон показаний избыточного давления, МПа |
от 0 до 100 |
|
Диапазон измерений силы, кН |
от 0,005 до 1500* |
|
Диапазон показаний силы, кН |
от 0 до 1500 |
|
Диапазон измерений линейного перемещения, мм |
от 0,1 до 1250* |
|
Диапазон показаний линейного перемещения, мм |
от 0 до 1250 |
|
Диапазон измерений угла поворота |
от 0 до 360° |
|
Пределы допускаемой основной относительной погрешности измерений избыточного давления в диапазоне от 1 до 100 % от верхнего предела измерений включительно, % |
±0,5 ±1,0** |
|
Пределы допускаемой основной относительной погрешности измерений силы в диапазоне от 1 до 100 % от верхнего предела измерений включительно, % |
±0,5 ±1,0** |
|
Пределы допускаемой абсолютной погрешности измерений линейного перемещения в диапазоне от 0,1 до 2,5 мм включительно, мм |
±0,01*** |
таблицы 4
|
Наименование параметра |
Значение |
|
Пределы допускаемой относительной погрешности измерений линейного перемещения в диапазоне свыше 2,5 мм до 100 % от верхнего предела измерений включительно, % |
±0,5 ±1,0** |
|
Пределы допускаемой абсолютной погрешности измерений угла поворота |
±40' |
|
Пределы допускаемой дополнительной относительной погрешности измерений избыточного давления, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С, % |
±0,25 |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С, % |
±0,25 |
|
Примечания: * - приведен максимальный диапазон измерений, конкретное значение выбирается согласно таблице 1 и указывается в руководстве по эксплуатации; ** - в зависимости от заказа; *** - для модификаций модуля измерения, оснащенных датчиками линейного перемещения до 50 мм включительно. | |
Таблица 5 - Технические
|
Наименование параметра |
Значение |
|
Количество каналов измерений избыточного давления, шт. |
от 0 до 1 |
|
Количество каналов измерений силы, шт. |
от 0 до 5 |
|
Количество каналов измерений линейного перемещения, шт. |
от 0 до 5 |
|
Количество каналов измерений угла поворота, шт. |
от 0 до 1 |
|
Нормальные условия:
|
от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) от 215,6 до 224,4 от 49,5 до 50,5 |
|
Условия эксплуатации:
|
от +1 до +45 80 от 84 до 106 (от 630 до 795) от 187 до 242 от 49 до 51 |
наносится на левый верхний угол титульного листа руководства по эксплуатации систем типографским способом.
Комплектность средства измеренийКомплектность систем представлена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерительная ГОСТ-ТЕСТ (в зависимости от заказа) |
- |
1 шт. |
|
Руководство по эксплуатации |
ГОСТ-ТЕСТ.01РЭ |
1 экз. |
|
Методика поверки (на партию систем при поставке в один адрес) |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к системам измерительным ГОСТ-ТЕСТГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы;
ТУ 4273-009-0264073386-2018 Системы измерительные ГОСТ-ТЕСТ. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «ГОСТ» (ООО «ГОСТ»)
ИНН 0264073386
Адрес места осуществления деятельности: 111024, г. Москва, вн. тер. муниципальный округ Лефортово, ул. 2-я кабельная, д. 2, стр. 39
Телефон: (347) 299-79-80
Web-сайт: www.gost-lab.ru
E-mail: mail@gost-lab.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Web-сайт: www.penzacsm.ru
E-mail: pcsm@sura.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» сентября 2024 г. № 2165
Лист № 1
Всего листов 4
Регистрационный № 49180-12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекты эталонных мер КСО-ВК
Назначение средства измеренийКомплекты эталонных мер КСО-ВК предназначены для настройки, проверки чувствительности и поверки вихретоковых дефектоскопов при использовании накладных дифференциальных вихретоковых преобразователей.
Описание средства измеренийнарушения сплошности
методе вихретокового сигналов вихретокового поля различной частоты
Комплекты эталонных мер КСО-ВК, воспроизводят дефекты материала типа поверхностных трещин.
Комплекты КСО-ВК могут применяться при частотном неразрушающего контроля, основанного на анализе и (или) синтезе преобразователя, обусловленных взаимодействием электромагнитного с объектом контроля.
Меры, входящие в состав комплекта, представляют собой изделия, изготовленные из Ст. 20 и алюминиевого сплава Д16 в виде прямоугольных пластин толщиной 5 мм.
На рабочей поверхности с равным интервалом методом электроэрозии или фрезеровкой нанесены три паза шириной 0,2 мм и глубиной 0,2, 0,5 и 1,0 мм - искусственные дефекты (ИД), имитирующие поверхностные трещины.
Каждая мера имеет следующую маркировку: наименование, заводской номер и глубина каждого паза.

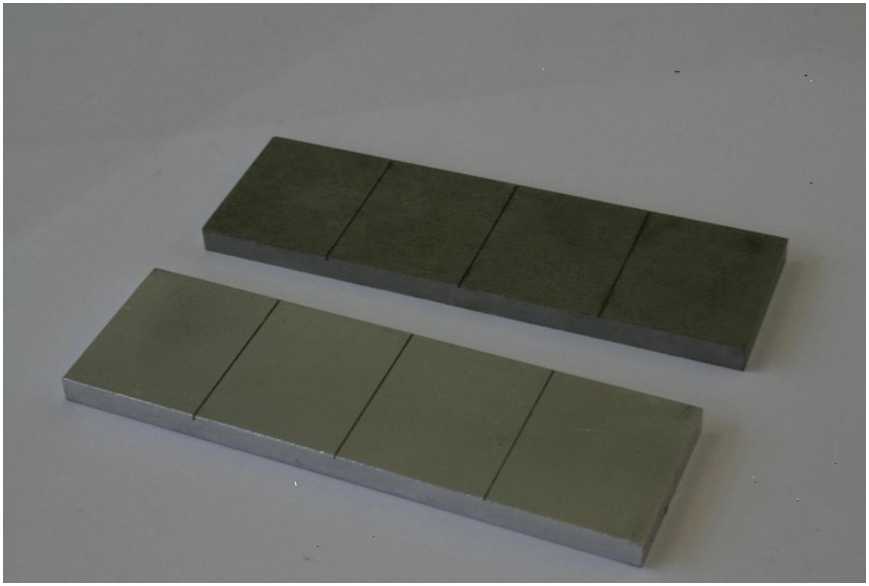

На рисунке 1 представлена фотография общего вида мер.
Рисунок 1 - Общий вид
Таблица 1
Обозначение меры
Геометрические размеры искусственных дефектов меры
Глубина, мм
Ширина, мм
ВСО-1
ВСО-2
Пределы допускаемого значения отклонения геометрических размеров искусственных дефектов меры, мм
Пределы доверительной границы погрешности измерения геометрических
размеров искусственных дефектов меры, мм
± 0,05
± 0,05
± 0,025
± 0,025
Таблица 2
|
Наименование параметра |
Значение параметра |
|
Материал* ВСО-1 |
Сталь марки Ст.20 |
|
ВСО-2 |
Алюминиевый сплав Д16 |
|
Шероховатость рабочей поверхности, не более, мкм |
Ra2,5 |
|
Габаритные размеры, длина^ширина^высота не более, мм |
100x30x5 |
|
Отклонение номинального значения габаритных размеров, мм Длина |
-0,8 |
|
Ширина |
-0,5 |
|
Высота |
-0,3 |
|
Масса комплекта, кг, не более |
0,5 |
|
Условия эксплуатации: температура окружающего воздуха, °С |
от 5 до 50 |
|
относительная влажность, % |
80 при 35 °С |
|
Хранение комплекта: температура окружающего воздуха, °С |
от - 25 до + 55 |
|
с последующей выдержкой в нормальных условиях, ч |
не менее 24 |
|
Срок службы, не менее, лет |
10 |
* Марка материала в соответствии с требованиями заказа.
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации
КСО-ВК.00.00.00.РЭ типографским способом.
Комплектность средства измеренийВ комплект поставки КСО-ВК входят:
1
1
1
1
1
шт. шт. шт. шт. шт.
-
- эталонная мера ВСО-1 из Ст. 20...........................
-
- эталонная мера ВСО-2 из Д16..............................
-
- Руководство по эксплуатации..............................
-
- Методика поверки.............................................
-
- коробка (футляр) для транспортирования и хранения
Сведения о методах измерений приведены в Руководстве по эксплуатации «Комплект эталонных мер КСО-ВК» КСО-ВК.00.00.00 РЭ. Раздел 5.
Нормативные и технические документы, устанавливающие требования к Комплекту эталонных мер КСО-ВКТУ 4276-009-33044610-06 Технические условия «Комплект эталонных мер КСО-ВК».
ИзготовительОбщество с ограниченной ответственностью «Научно-внедренческое предприятие «КРОПУС» (ООО «НВП «КРОПУС»)
Адрес места осуществления деятельности: 142412, Московская обл., г. Ногинск, ул. Климова, д. 50Б, помещ. 1
Телефон/факс (496) 515-50-56, 515-83-89
E-mail: sales@kropus.ru http: //www.kropus.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»)
Адрес: 119361 г. Москва, ул. Озерная, д. 46
Тел.437-33-56; факс 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: http:// www.vniiofi.ru
Уникальный номер записи в реестре аккредитованных лиц № 30003-08.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» сентября 2024 г. № 2165
Лист № 1
Всего листов 4
Регистрационный № 43346-09
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки для поверки аналоговых и цифровых частотомеров У5023М
Назначение средства измеренийУстановки для поверки аналоговых и цифровых частотомеров У5023М (далее - установки) предназначены для поверки аналоговых и цифровых частотомеров.
Описание средства измеренийПринцип действия установки заключается в подаче напряжения эталонной частоты на вход поверяемого частотомера. Форма напряжения синусоидальная на низкочастотном выходе и прямоугольная типа «меандр» на высокочастотном выходе. Установку можно использовать как с персональным компьютером, так и автономно. В случае использования установки совместно с персональным компьютером, возможно использование установки для поверки частотомеров в полуавтоматическом режиме с помощью специализированной программы, входящей в комплект поставки.
Установка состоит из генераторного блока, собранного в герметичном ударопрочном пластиковом клейме, и ноутбука. К передней панели кейса к клеммам для подключения аналоговых частотомеров можно подключать аналоговый частотомер (низкочастотный выход) и к разъему для поверки цифровых частотомеров цифровой частотомер (высокочастотный выход).
Синтезированный сигнал от 20 Гц до 20 кГц поступает на вход усилителя и далее на первичную обмотку выходного трансформатора. Поверяемый аналоговый частотомер подключается к вторичной обмотке выходного трансформатора. Также этот сигнал поступает на схему измерения выходного напряжения. Измеренное значение выходного напряжения поступает на процессор, который осуществляет его регулировку. В случае превышения мощности сигнала нагрузка отключается.
При поверке цифрового частотомера сигнал синтезатора частоты выдается непосредственно на частотомер без усилителя.
В случае поверки аналогового частотомера после входа в режим поверки программа выставляет напряжение и частоту выходного сигнала установки, соответствующие первой точке измерений, внесенной в базу данных частотомеров. Текущее напряжение и частоту можно менять с помощью ноутбука. В каждой точке диапазона измерения выполняется снятие показаний установки при подходе к центральной частоте точки измерений по показаниям поверяемого частотомера слева и справа. Кроме точек измерения записанных в базе данных для конкретного типа частотомера, можно вводить в оперативном режиме новые точки измерения.
При поверке цифрового частотомера после входа в режим поверки программа выставляет частоту выходного сигнала установки в соответствии с первой точкой измерений, внесенной в базу данных частотомеров. Напряжение при поверке цифровых частотомеров всегда ~1 В. Измерения проводят 10 раз в каждой точке.
После завершения измерений в главном окне программы можно получить отчет о поверке частотомера и протокол поверки.

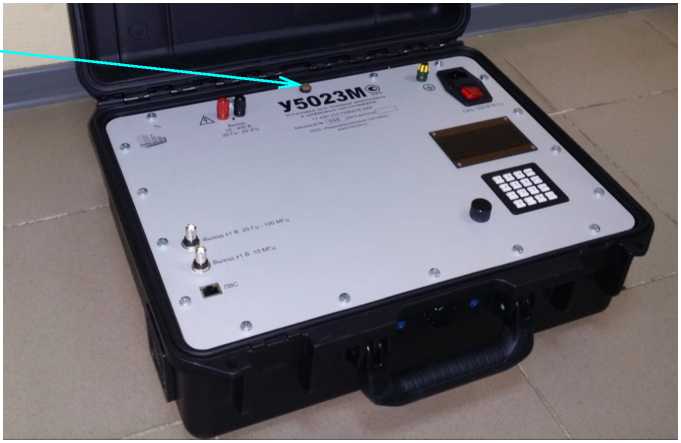

Внешний вид установки представлен на рисунке 1.
место для
поверительного клейма
Рисунок 1
Программное обеспечениеКонструкция установки исключает возможность несанкционированного влияния на программное обеспечение (ПО) установки и измерительную информацию. Оценка влияния ПО на метрологические характеристики СИ - влияние программного обеспечения учтено при нормировании метрологических характеристик установки.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
У5023М |
|
Номер версии (идентификационный номер) ПО |
1.1 |
|
Цифровой идентификатор ПО (алгоритм md5) |
2a0a6b743e8d54500caf2a79d6d73e5d |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Метрологические и технические характеристикиТаблица 2 - Основные
и технические
|
Характеристика |
Значение |
|
1 |
2 |
|
Частотный диапазон номинального значения напряжения выходного сигнала синусоидальной формы в диапазоне от 10 до 400 В (низкочастотный выход) |
от 20 Гц до 20 кГц |
|
Частотный диапазон фиксированного напряжения амплитудой 1 В выходного сигнала прямоугольной формы (высокочастотный выход) |
от 20 Гц до 100 МГц |
|
Пределы допускаемой относительной погрешности по низкочастотному выходу при задании частоты выходного сигнала в диапазоне от 20 Гц до 20 кГц включительно |
±10-5 |
Окончание Таблицы 2
|
Характеристика |
Значение |
|
1 |
2 |
|
Пределы допускаемой относительной погрешности по высокочастотному выходу при задании частоты выходного сигнала в диапазоне:
|
±10-5 ±10-8 |
|
Пределы допускаемой абсолютной погрешности при задании напряжения выходного сигнала по низкочастотному выходу, В |
±1 |
|
Коэффициент нелинейных искажений по низкочастотному выходу, %, не более |
2 |
|
Время установления рабочего режима, мин |
1,5 |
|
Напряжение питания, В |
220±22 |
|
Частота питающей сети, Гц |
50±5 |
|
Потребляемая мощность, В^А, не более |
200 |
|
Максимальное значение выходной мощности на активное сопротивление нагрузки, Вт, не более |
40 |
|
Габаритные размеры (длина^ширина^высота), мм, не более |
500x400x200 |
|
Масса, кг, не более |
25 |
|
Рабочие условия эксплуатации:
|
от 15 до 25 80 от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Время восстановления работоспособности установки, ч, не более |
24 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа наносят на титульный лист руководства по эксплуатации и паспорта типографским способом и заднюю панель установки методом офсетной печати, гравировки и аппликации.
Комплектность средства измеренийТаблица 3 - Комплектность
|
Наименование |
Кол-во, шт |
Примечание |
|
Установка в составе
|
1 | |
|
Руководство по эксплуатации 4221-016-54128475-2009 РЭ |
1 | |
|
Паспорт 4221-016-54128475-2009 ПС |
1 | |
|
Методика поверки |
1 |
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, распространяющиеся на установки для поверки аналоговых и цифровых частотомеров У5023МГОСТ Р 8.129-2013 ГСИ. Государственная поверочная схема для средств измерения времени и частоты;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ТУ 4221-016-54128475-2009 Установка для поверки аналоговых и цифровых частотомеров У5023М. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Радиоэлектронные системы» (ООО «РЭС»)
ИНН 6659102580
Юридический адрес: 620027, г. Екатеринбург, ул. Мамина-Сибиряка, стр. 36
Адрес места осуществления деятельности: 620137, г. Екатеринбург, ул. Июльская, д. 41
Тел./факс (343) 374-24-64, 374-86-67
Web-сайт: www.irs1.ru
Е-mail: elec@irsural.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4 тел. (343) 350-26-18, факс (343) 350-20-39
Е-mail: uniim@uniim.ru
Web-сайт: http://uniim.ru
Уникальный номер записи в реестре аккредитованных лиц № 30005-11.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» сентября 2024 г. № 2165
Регистрационный № 43671-10
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки для поверки мер электрического сопротивления и электродвижущей силы У309М
Установки для поверки мер электрического сопротивления и электродвижущей силы У309М (далее по тексту установки) предназначены для поверки однозначных мер (катушек) и многозначных мер (магазинов) электрического сопротивления, и мер электродвижущей силы (ЭДС).
Принцип действия установки состоит в использовании метода сравнения при поверке мер ЭДС (нормальные элементы, источники опорного напряжения (ИОН)) и катушек электрического сопротивления (однозначные меры электрического сопротивления, ОМЭС), а также метода непосредственной оценки при поверке магазинов электрического сопротивления (многозначные меры электрического сопротивления, ММЭС).
Действительное значение ЭДС меры ЭДС определяют путем сличения с эталонной мерой ЭДС по дифференциальной схеме с использованием в качестве компаратора цифрового мультиметра. Эталонную и поверяемую меру ЭДС включают встречно-последовательно. Разность напряжений между мерами ЭДС измеряют цифровым мультиметром. Напряжение на поверяемой мере ЭДС определяют как сумму значений ЭДС эталонной меры и разности ЭДС.
Действительное значение сопротивления ОМЭС определяют путем измерений. Поверяемую ОМЭС включают последовательно
с эталонной
измеренной
косвенных
ОМЭС и
последовательно с источником постоянного тока (ИПТ). С помощью ИПТ через ОМЭС пропускают стабильный ток. Измеряют цифровым мультиметром падение напряжения на эталонной и поверяемой ОМЭС. Сопротивление поверяемой ОМЭС вычисляют из отношения напряжений на эталонной и поверяемой ОМЭС и сопротивления эталонной ОМЭС.
Действительное значение сопротивления ММЭС определяют путем прямых измерений цифровым мультиметром.
Нормальные элементы и катушки поддерживается стабильная температура.
Управление процессом поверки установленной на персональном компьютере
сопротивления размещают в термостате, где
осуществляется с помощью программы, (ПК). Автоматизированная процедура поверки
одновременно восьми поверяемых ОМЭС или мер ЭДС и сравнения их с одним эталоном. Для ММЭС сопротивление измеряется автоматически, декады переключают вручную. Программа автоматически формирует протоколы, тексты свидетельств о поверке и ведет учет результатов поверок в базе данных.

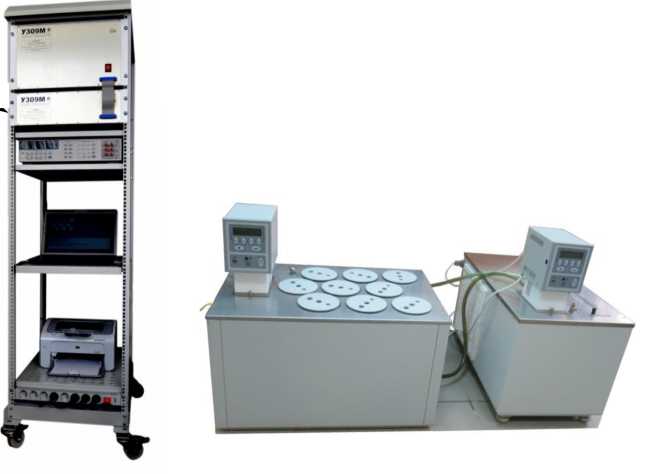

Конструктивно установка состоит из двух частей:
- стойка и смонтированные на ней ПК, измерительные приборы, принтер;
- подвижная платформа и установленные на ней термостаты и коммутатор. Внешний вид установки представлен на рисунке 1.
место для_______________ ,
поверительного клейма
Рисунок 1
Программное обеспечениеОценка влияния ПО на метрологические характеристики СИ - влияние программного обеспечения учтено при нормировании метрологических характеристик установки.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
У309М |
|
Номер версии (идентификационный номер) ПО |
1.0.0.284 |
|
Цифровой идентификатор ПО (алгоритм md5) |
1f26eca33438 dfd4c89273ce 1fd2253c |
Конструкция установки не исключает возможность несанкционированного влияния на программное обеспечение (ПО) установки и измерительную информацию. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 низкий.
Метрологические и технические характеристикиТаблица 2 - Основные метрологические и технические характеристики установки
|
Характеристика |
Значение |
|
1 |
2 |
|
Диапазон измерения напряжения, В |
от 0 до 1000 |
|
Диапазон измерения электрических сопротивлений, Ом |
от 10’3 до 1,2^108 |
|
Диапазон генерирования напряжения, В |
от 0 до 200 |
|
Диапазон генерирования тока, А |
от 0 до 18 |
|
Относительная нестабильность поддержания силы тока ИПТ, %, не более |
0,001 |
Окончание Таблицы 2
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности при поверке мер ЭДС, мкВ |
±0,7 |
|
Пределы допускаемой относительной погрешности при поверке ОМЭС в диапазоне сопротивлений, %: |
±6,0^10-4 |
|
(0,001 - 0,005) Ом | |
|
(0,005 - 0,05) Ом |
±4,0^10-4 |
|
(0,05 - 0,5) Ом |
±3,0^10-4 |
|
(0,5 - 5) Ом |
±2,0^10-4 |
|
(5 - 50) Ом |
±1,5^10-4 |
|
(50 - 500) Ом |
±0,7^10-4 |
|
(500 - 50000) Ом |
±0,35^10-4 |
|
(50000 - 100000) Ом |
±0,15^10-4 |
|
Пределы допускаемой относительной погрешности при поверке ММЭС в диапазоне сопротивлений, %: (R - измеряемое сопротивление, Ом) |
±10-4^(18,2+5^10/R) |
|
(0 - 12) Ом | |
|
(0 - 120) Ом |
±10-4^(15,2+5^102/R) |
|
(0 - 1,2) кОм |
±10’4^(13,2+0,4^103/R) |
|
(0 - 12) кОм |
±10’4^(i3,2+0,4^104/r) |
|
(0 - 120) кОм |
±10’4^(i3,2+0,4^105/r) |
|
(0 - 1,2) МОм |
±10’4^(i8,2+1,3^106/r) |
|
(0 - 12) МОм |
±10-4^(53,2+5,4^107/r) |
|
(0 - 120) МОм |
±10’4^(503,2+34^108/R) |
|
Нестабильность поддержания температуры в термостате, °С, не более |
±0,1 |
|
Напряжение питания, В |
220±22 |
|
Частота питающей сети, Гц |
50±5 |
|
Потребляемая мощность, В^А, не более |
8OOO |
|
Габаритные размеры (длина^ширина^высота), мм, не более - стойка с оборудованием |
520x800x1830 |
|
- подвижная платформа с оборудованием |
1400x750x1240 |
|
Масса, кг, не более |
4OO |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от 18 до 28 |
|
- относительная влажность воздуха при 35°С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 1O6,7 |
|
Средний срок службы, лет, не менее |
1O |
Знак утверждения типа наносят на титульный лист руководства по эксплуатации и паспорта типографским способом и переднюю панель коммутатора установки методом наклейки этикетки.
Комплектность средства измеренийТаблица 3 - Комплектность
|
Наименование |
Кол-во, шт |
Примечание |
|
Установка в составе
|
1 | |
|
Руководство по эксплуатации 4381-017-72889278-2009 РЭ |
1 | |
|
Формуляр 4381-017-72889278-2009 ФО |
1 | |
|
Методика поверки |
1 |
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, распространяющиеся на установки для поверки мер электрического сопротивления и электродвижущей силы У309МГОСТ Р 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного напряжения и электродвижущей силы;
ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ТУ 4381-017-72889278-2009 Установка для поверки мер электрического сопротивления и электродвижущей силы У309М. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Радиоэлектронные системы» (ООО «РЭС»)
ИНН 6659102580
Юридический адрес: 620027, г. Екатеринбург, ул. Мамина-Сибиряка, стр. 36
Адрес места осуществления деятельности: 620137, г. Екатеринбург, ул. Июльская, д. 41
Тел./факс (343) 374-24-64, 374-86-67
Web-сайт: www.irs1.ru
E-mail: elec@irsural.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4 тел. (343) 350-26-18, факс (343) 350-20-39
E-mail: uniim@uniim.ru
Web-сайт: http://uniim.ru
Уникальный номер записи в реестре аккредитованных лиц № 30005-11.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» сентября 2024 г. № 2165
Лист № 1
Всего листов 5
Регистрационный № 75937-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы тока и напряжения Н4-25
Назначение средства измеренийКалибраторы тока и напряжения Н4-25 (далее - калибраторы) предназначены для воспроизведения напряжения переменного и постоянного электрического тока, силы переменного и постоянного электрического тока.
Описание средства измеренийПринцип действия калибраторов основан на предварительном формировании, усилении, последующей стабилизации и выдаче на выходные клеммы сигнала постоянного или переменного тока, или напряжения.
Пользователь с помощью органов управления, расположенных на передней панели калибратора (клавиатуры и ручки управления), задаёт режим работы (выдача на выходные клеммы постоянного напряжения, постоянного тока, переменного напряжения или переменного тока) и контролирует параметры работы с помощью знакосинтезирующего алфавитноцифрового индикатора. При запуске пользователем режима выдачи постоянного напряжения или тока с помощью внутреннего регулируемого источника опорного напряжения формируется сигнал постоянного напряжения, который усиливается до заданной величины напряжения или преобразуется в сигнал с заданной величиной силы тока и непрерывно стабилизируется высокоточным регулятором. В случае запуска режима выдачи переменного напряжения или тока с помощью управляющего контроллера формируется широтно-модулированный гармонический сигнал необходимой частоты, который усиливается до промежуточного значения по амплитуде, далее фильтруется с помощью многоступенчатого фильтра и подаётся на первичную обмотку выходного трансформатора. В зависимости от требуемой величины напряжения или тока выходного сигнала к выходным клеммам подключаются различные вторичные обмотки трансформатора. Величина выходного напряжения или тока непрерывно поддерживается управляющим контроллером, формирующим выходной сигнал.
Конструктивно калибратор выполнен в виде пыле и влагозащищённого кейса. Все органы управления и индикации, клеммы для подключения нагрузки и заземления, разъёмы подключения питания и удалённого управления, а также вентиляционные отверстия расположены на передней панели калибратора, доступной только при открытии крышки кейса.

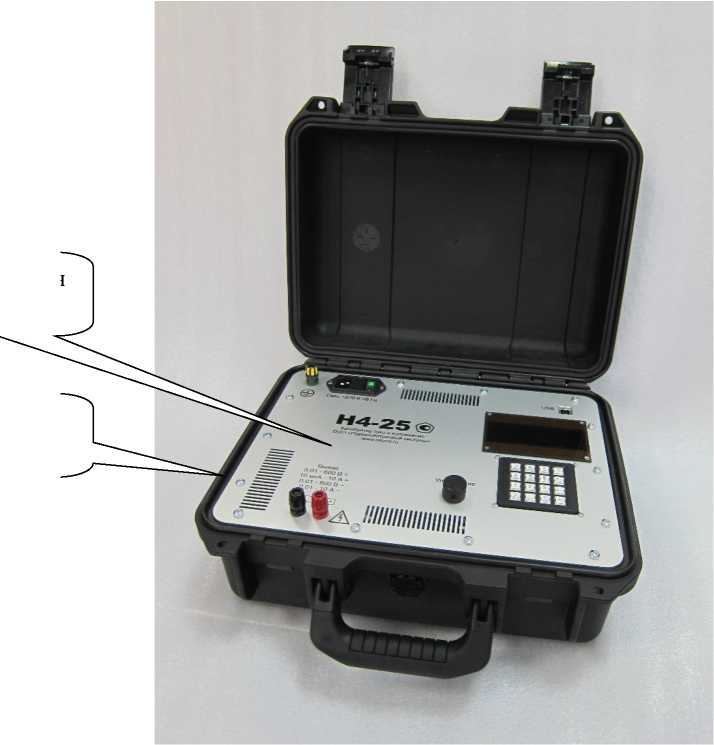

Общий вид калибратора, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
место нанесения знака поверки
место пломбировки
Рисунок 1 - Общий вид калибратора тока и напряжения Н4-25
Программное обеспечениеПрограммное обеспечение (ПО) калибраторов хранится в энергонезависимой памяти составе файла прошивки
микроконтроллера. Метрологически значимая часть ПО в микроконтроллера неотделима от остальной части ПО.
Запись и контроль ПО на микроконтроллере калибраторов калибраторов с использованием специальных аппаратных
выполняется изготовителем средств. Для контроля
идентификационных данных ПО калибраторов в процессе эксплуатации эти данные выводятся на индикатор калибраторов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений "высокий" в соответствии с Р 50.2.077-2014.
Оценка влияния ПО на метрологические характеристики СИ - влияние программного обеспечения учтено при нормировании метрологических характеристик калибраторов.
Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Н4-25-ПО |
|
Номер версии (идентификационный номер) ПО |
1.х |
|
* - номер версии ПО определяет первая цифра, вместо «х» могут быть любые символы | |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизведения напряжения переменного электрического тока синусоидальной формы в диапазоне частот от 40 до 2000 Гц, В |
от 0,01 до 0,1 включ. св. 0,1 до 1 включ. св. 1 до 10 включ. св. 10 до 100 включ. св. 100 до 600 включ. |
|
Пределы допускаемой основной относительной погрешности воспроизведения напряжения переменного электрического тока, % |
±0,04; ±0,1; ±0,2 |
|
Диапазоны воспроизведения силы переменного электрического тока синусоидальной формы в диапазоне частот от 40 до 2000 Гц, А |
от 0,01 до 0,1 включ. св. 0,1 до 1 включ. св. 1 до 10 включ. |
|
Пределы допускаемой относительной погрешности воспроизведения силы переменного электрического тока, % |
±0,04; ±0,1; ±0,2 |
|
Диапазоны воспроизведения напряжения постоянного электрического тока, В |
от 0,01 до 0,04 включ. св. 0,04 до 0,4 включ. св. 0,4 до 4 включ. св. 4 до 40 включ. св. 40 до 600 включ. |
|
Пределы допускаемой основной относительной погрешности воспроизведения напряжения постоянного электрического тока, % |
±0,04; ±0,1; ±0,2 |
|
Диапазоны воспроизведения силы постоянного электрического тока, А |
от 0,00001 до 0,0001 включ. св. 0,0001 до 0,001 включ. св. 0,001 до 0,01 включ. св. 0,01 до 0,1 включ. св. 0,1 до 1 включ. св. 1 до 10 включ. |
|
Пределы допускаемой относительной погрешности воспроизведения силы постоянного электрического тока, % |
±0,04; ±0,1; ±0,2 |
|
Пределы допускаемой дополнительной погрешности при стабилизации напряжения переменного электрического тока для нагрузок с сопротивлением ^нагрузки менее 600 Ом, % |
±3 /^нагрузки |
|
Пределы допускаемой дополнительной погрешности при стабилизации напряжения постоянного электрического тока для нагрузок с сопротивлением ^нагрузки менее 600 Ом, % |
±3 /^нагрузки |
|
Пределы допускаемой дополнительной погрешности, вызванной термо-ЭДС внутренних контактов калибратора при стабилизации напряжения постоянного электрического тока, мкВ |
±10 |
|
Диапазоны воспроизведения частоты выходного сигнала, Гц |
от 40 до 1000 включ. св. 1000 до 2000 включ. |
|
Пределы допускаемой относительной погрешности воспроизведения частоты выходного сигнала, % |
±0,05 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Коэффициент нелинейных искажений при стабилизации напряжения и силы переменного электрического тока, %, не более: | |
|
- в диапазоне частот от 40 до 500 Гц включ.; |
1 |
|
- в диапазоне частот св. 500 до 2000 Гц включ. |
2 |
|
Максимальное значение силы тока, А, в нагрузке при воспроизведении напряжения переменного электрического тока: | |
|
- от 0,01 до 0,1 В включ.; |
0,05 |
|
- св. 0,1 до 1 В включ.; |
0,50 |
|
- св. 1 до 10 В включ.; |
0,30 |
|
- св. 10 до 100 В включ.; |
0,05 |
|
- св. 100 до 600 В включ. |
0,03 |
|
Максимальное значение силы тока, А, в нагрузке при воспроизведении напряжения постоянного электрического тока: | |
|
- от 0,01 до 0,04 В включ.; |
0,30 |
|
- св. 0,04 до 0,4 В включ.; |
0,40 |
|
- св. 0,4 до 4 В включ.; |
0,45 |
|
- св. 4 до 40 В включ.; |
0,45 |
|
- св. 40 до 600 В включ. |
0,03 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230 ± 23 |
|
- частота переменного тока, Гц |
50 ± 5 |
|
Потребляемая мощность, В^А, не более |
100 |
|
Габаритные размеры (без учета разъемов), мм, не более | |
|
- высота |
170 |
|
- ширина |
290 |
|
- длина |
365 |
|
Масса, кг, не более |
12 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +40 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
40000 |
|
Срок службы до списания, лет, не менее |
10 |
наносится на руководство по эксплуатации и на корпус калибратора способом, обеспечивающим его сохранность в течение срока службы калибратора.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Калибратор тока и напряжения |
Н4-25 |
1 шт. |
|
Комплект соединительных проводов |
Н4-25-П |
1 шт. |
|
Руководство по эксплуатации |
ВСЦТ.411126.001 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к калибраторам тока и напряжения Н4-25ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;
Государственная поверочная схема для средств измерений электрического сопротивления, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146;
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053;
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1^10"8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575;
Государственная поверочная схема для средств измерений силы постоянного электрического тока от 1^10"16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091;
ВСЦТ.411126.001 ТУ Калибратор тока и напряжения Н4-25. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Радиоэлектронные системы» (ООО «РЭС»)
ИНН 6659102580
Юридический адрес: 620027, г. Екатеринбург, ул. Мамина-Сибиряка, стр. 36
Адрес места осуществления деятельности: 620137, г. Екатеринбург, ул. Июльская, д. 41 Телефон/факс (343) 374-24-64, 374-86-67
Web-сайт: www.irs1.ru
Е-mail: elec@irsural.ru
Испытательный центр«Уральский
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии» (ФГУП «УНИИМ») Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4 Телефон (факс): (343) 350-26-18 / (343) 350-20-39
Е-mail: uniim@uniim.ru
Web-сайт: http://www.uniim.ru/
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» сентября 2024 г. № 2165
Лист № 1
Всего листов 3
Регистрационный № 48435-11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы технической частоты ГТЧ-03М
Назначение средства измеренийГенератор технической частоты ГТЧ-03М (далее по тексту - генератор) предназначен для измерения частоты и времени срабатывания проверяемых реле частоты, путем подачи на него переменного напряжения синусоидальной формы, заданных частот и амплитуд.
Описание средства измеренийКонструктивно генератор выполнен в виде пыле- и влагозащищенного кейса. Все органы управления и разъемы расположены на передней панели генератора.
Генератор представляет собой стабилизированный генератор переменного напряжения плавного изменения частоты выходного
с возможностью как ручного, так и автоматического сигнала с заданной скоростью.
Генератор, при заведении на него сигнала защиты и автоматики, может измерять их частоту частоты выходного сигнала, и время срабатывания при изменении частоты скачком. Измерение
срабатывания испытываемых устройств срабатывания при плавном изменении
частоты и времени срабатывания происходит в автоматическом режиме.
Генератор работает следующим образом. Пользователь задаёт режим работы с помощью клавиатуры и контролирует параметры работы генератора по индикатору. При запуске пользователем генерации блок управления, тактируемый кварцевым генератором, выдаёт на формирователь гармонического сигнала импульсную последовательность, соответствующую заданной пользователем частоте выходного сигнала. Формирователь гармонического сигнала выдаёт на усилитель уже синусоидальный сигнал. Усиленный до заданного пользователем напряжения (с помощью усилителя) сигнал выдаётся на выходные клеммы. Для того, чтобы напряжение выходного сигнала не зависело от величины подключаемой нагрузки, применен стабилизатор выходного напряжения.
Климатическое исполнение УХЛ1 по ГОСТ 15150-69.

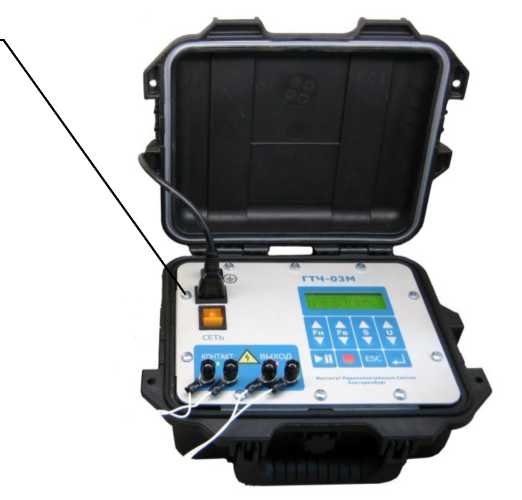

Внешний вид генератора представлен на рисунке 1.
Пломба со знаком поверки
Рисунок 1 - внешний вид генератора
- Генератор обеспечивает установку номинального значения напряжения В в частотном
сигнала синусоидальной формы в диапазоне от 30 до 130 от 45 до 55 Гц.
- Пределы допускаемой относительной погрешности при сигнала в диапазоне от 45 до 55 Гц - ±5-10-4.
-
- Максимальная выходная мощность составляет 80 Вт нагрузки при нормальных условиях эксплуатации.
задании частоты
выходного диапазоне
выходного
на активное сопротивление
-
- Пределы допускаемой относительной погрешности установки напряжения выходного сигнала - ±1 %.
-
- Коэффициент нелинейных искажений выходного сигнала - не более 2 %.
-
- Генератор обеспечивает линейное изменение частоты выходного сигнала со скоростью от 0,01 до 1 Гц/с.
-
- Генератор обеспечивает измерение частоты срабатывания и времени срабатывания проверяемого реле частоты.
-
- Электрическое питание генератора осуществляется от сети переменного тока напряжением (220±22) В, частотой (50±5) Гц, содержание гармоник не более 5 %.
-
- Потребляемая мощность не превышает 200 В^А.
-
- Нормальными условиями работы генератора являются температура окружающего воздуха от 5 °С до 40 °С, относительная влажность не более 80 % при 25 °С и атмосферное давление от 84 до 106,7 кПа (630-800 мм рт. ст.).
-
- Рабочими условиями работы генератора являются температура окружающего воздуха от минус 20 °С до +50 °С, относительная влажность не более 80 % при 25 °С и атмосферное давление от 84 до 106,7 кПа (630-800 мм рт. ст.).
-
- Масса генератора не превышает 3 кг.
-
- Габаритные размеры генератора не превышают, мм (длина х ширина х высота): 300x250x125.
наносится фотохимическим или иным обеспечивающим его сохранность в течение срока службы генератора способом на корпус и типографским способом на титульный лист руководства по эксплуатации генератора.
Комплектность средства измерений
|
№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Генератор технической частоты ГТЧ-03М |
ГТЧ-03М |
1 |
|
2 |
Кабель питания |
ГТЧ-03М-К |
1 |
|
3 |
Комплект соединительных проводов |
ГТЧ-03М-П |
1 |
|
4 |
Руководство по эксплуатации |
4221-014-72889278-2010 РЭ |
1 |
|
5 |
Методика поверки |
- |
1 |
Методика измерений представлена в «РЭ 4221-014-72889278-2010 Генератор технической частоты ГТЧ-03М. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к генератору технической частоты ГТЧ-03МТУ 4221-014-72889278-2010 Генератор технической частоты ГТЧ-03М. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Радиоэлектронные системы» (ООО «РЭС»)
ИНН 6659102580
Юридический адрес: 620027, г. Екатеринбург, ул. Мамина-Сибиряка, стр. 36
Адрес места осуществления деятельности: 620137, г. Екатеринбург, ул. Июльская, д. 41
Телефон/факс (343) 374-24-64, 374-86-67
Е-mail: elec@irsural.ru
Web-сайт: www.irs1.ru
Сведения об испытательном центреГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел./факс (343) 350-26-18 / (343) 350-20-39
Е-mail: uniim@uniim.ru
Web-сайт: http://www.uniim.ru/
Уникальный номер записи в реестре аккредитованных лиц № 30005-11.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» сентября 2024 г. № 2165
Лист № 1
Всего листов 5
Регистрационный № 35134-15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы ультразвуковые многоканальные УМД-8
Назначение средства измеренийДефектоскопы ультразвуковые многоканальные УМД-8 (в дальнейшем дефектоскопы) предназначены для измерения координат залегания дефектов и оценки их параметров по амплитуде отраженных сигналов при контроле материалов, полуфабрикатов, готовых изделий, сварных соединений, а так же для измерения толщины изделий.
Дефектоскопы предназначены для применения в составе ручных, механизированных и автоматизированных систем, для контроля изделий основного производства и технологического оборудования.
Описание средства измеренийВ основе работы дефектоскопа лежит способность ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов, граней и поверхностей изделий.
Возбуждение ультразвуковых колебаний в изделии и прием отраженных эхо-сигналов осуществляется пьезоэлектрическими преобразователями, которые электрически ультразвуковыми каналами контроля. Эту связь выполняет коммутатор генератора предназначенный для выбора в каждом канале заданных преобразователей.
связаны с усилителя,
цифровую с заданными
Принятый ультразвуковой сигнал усиливается, после чего преобразуется форму и обрабатывается специализированным модулем обработки в соответствии параметрами. Результаты обработки поступают в процессорный модуль дефектоскопа, который передает их в управляющий персональный компьютер (ПК) в реальном масштабе времени.
Тип управляющего ПК зависит от применения дефектоскопа в конкретной системе контроля.
УМД-8.А3
УМД-8.хК
УМД-8.19

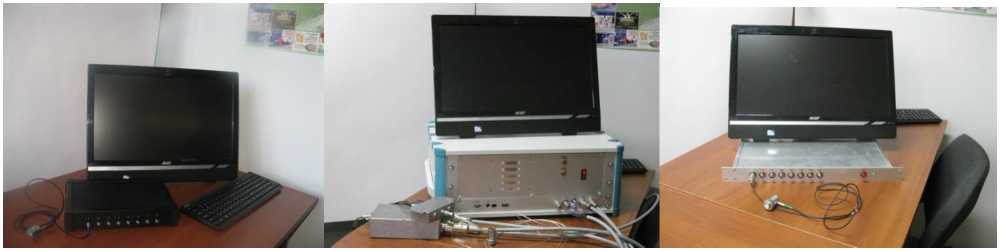

Рисунок 1 - Общий вид
Дефектоскопы имеют несколько вариантов сборки:
Базовая модель УМД-8.хК (x - количество каналов) представляет собой единый корпус измерительного блока, имеющий внешнее питание 12В/2А.
Модель УМД-8.А3 предназначена для использования в составе систем контроля, где преобразователи размещаются на большом удалении от измерительного блока дефектоскопа. Блок питания и коммутатор дефектоскопа выполнены в отдельных корпусах. Дефектоскоп имеет внешнее питание от сети переменного тока 220В, 50 Гц.
Модель УМД-8.19 имеет аналогичную функциональную схему с моделью УМД-8.хК. Основные отличия от модели УМД-8.хК заключаются в специальном корпусе, предназначенном для установки в промышленный 19" конструктив и имеет расширенный диапазон питания до 24 В.
Связь с управляющим ПК осуществляется по интерфейсу Ethernet.
Для предотвращения несанкционированного доступа дефектоскопы пломбируются на задней стороне электронного блока, в соответствии со схемами, приведенными на рисунке 2.
УМД-8.А3
УМД-8.19

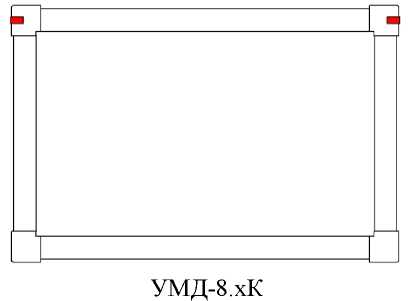

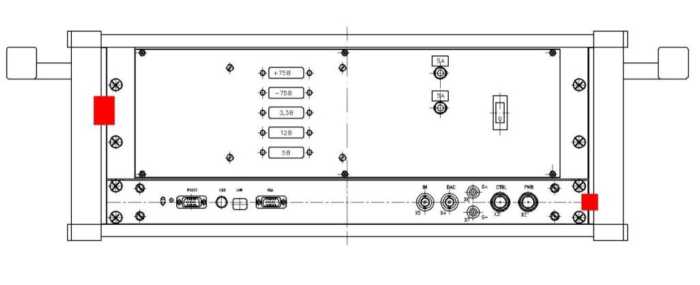

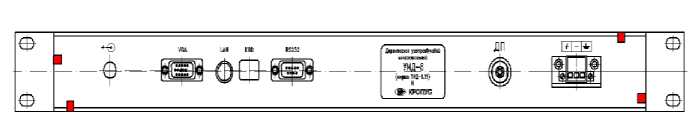

Рисунок 2 - Схемы пломбировки от несанкционированного доступа
Программное обеспечениеНа ПК, подключаемый к измерительному блоку дефектоскопа, устанавливается управляющее ПО «Базовое ПО УМД-8».
Управляющий ПК, посредством установленного программного обеспечения выполняет следующие действия:
- устанавливает параметры работы каналов дефектоскопа;
- синхронизирует работу каналов дефектоскопа;
- получает от дефектоскопа результаты измерения;
- выполняет обработку, визуализацию и регистрацию результатов контроля.
Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Базовое ПО УМД-8 |
в. 2.0.1 и выше |
- |
- |
Защита ПО дефектоскопов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические и технические характеристики
|
Наименование параметра |
Значение параметра |
|
Число каналов контроля: УМД-8.хК, УМД-8.19 УМД-8.А3 |
от 1 до 16 от 1 до 48 |
|
Диапазон измерения временных интервалов, мкс |
от 1 до 200 |
|
Диапазон установки усиления, дБ |
от 0 до 80 |
|
Пределы допускаемого отклонения установки усиления в диапазоне от 2 до 60 дБ, дБ |
± 2 |
|
Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала в диапазоне от 1 до 15 дБ, дБ |
± 1 |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс |
+ 0,05 |
|
Размах амплитуды импульсов возбуждения, В, не менее |
100 |
|
Пределы допускаемой абсолютной погрешности измерения толщины изделия и глубины залегания дефектов при работе с прямым преобразователем в диапазоне толщин от 1 до 600 мм, мм |
± (0,1 + 0,05 • S), где S -измеренное значение толщины изделия или глубины залегания дефектов, мм |
|
Пределы допускаемой абсолютной погрешности измерения координат дефекта при работе с наклонным преобразователем, мм |
± (0,1 + 0,05 • S), где S -измеренное значение координаты, мм |
|
Время установления рабочего режима, мин, не более |
5 |
|
Время непрерывной работы, ч, не менее |
16 |
|
Средняя наработка на отказ, ч, не менее |
2500 |
|
Наименование параметра |
Значение параметра |
|
Питание: для УМД-8.хК - постоянное напряжение, В; |
12 |
|
- ток, А; |
2 |
|
для УМД-8.А3 - переменное напряжение, В; |
220 ± 10 % |
|
- частота, Гц; |
50 |
|
для УМД-8.19 - постоянное напряжение, В; |
От 12 до 24 |
|
- ток, А |
2 |
|
Габаритные размеры дефектоскопа, длина х ширина X высота, мм, не более УМД-8.хК |
292 X 195 X 56 |
|
УМД-8.А3 |
450 X 350 X 180 |
|
УМД-8.19 |
450 X 350 X 45 |
|
Масса дефектоскопа, кг, не более УМД-8.хК |
2 |
|
УМД-8.А3 |
15 |
|
УМД-8.19 |
1 |
|
Условия эксплуатации: - температура окружающего воздуха, оС |
от 5 до 50 |
|
- относительная влажность воздуха, % |
до 80 (без конденсации) |
наносится на переднюю панель электронного блока дефектоскопа методом шелкографии или фотохимическим методом и на титульном листе руководства по эксплуатации методом печати.
Комплектность средства измерений
|
Наименование |
Количество | ||
|
УМД-8.хК* |
УМД-8.А3* |
УМД-8.19* | |
|
Блок дефектоскопа УМД-8.хК |
1 шт. |
- |
- |
|
Блок дефектоскопа УМД-8.А3 |
- |
1 шт. |
- |
|
Блок дефектоскопа УМД-8.19 |
- |
- |
1 шт. |
|
Блок питания ~220В,50 Гц, выход 12В/2А |
1 шт. |
- |
- |
|
Блок питания ~220В,50 Гц, выход 24В/2А |
- |
- |
1 шт. |
|
Блок питания УМД-БП.А3.00.00.00 |
- |
1 шт. |
- |
|
Кабель Ethernet, 1.5 м |
1 шт. |
1 шт. |
1 шт. |
|
Кабель питания дефектоскопа |
1 шт. |
1 шт. |
1 шт. |
|
Выносной блок генератора/усилителя |
- |
1 шт. |
- |
|
Кабель питания, кабель управления, кабель измерительный выносного блока генератора/усилителя |
- |
1 комплект |
- |
|
Выносной коммутатор |
- |
1 шт. |
- |
|
Кабель управления коммутатором, кабель подключения коммутатора к выходу, к входу выносного блока генератора/усилителя |
- |
1 комплект |
- |
|
Наименование |
Количество | ||
|
УМД-8.хК* |
УМД-8.А3* |
УМД-8.19* | |
|
Упаковка для транспортировки и хранения |
1 шт. |
2 шт. |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | ||
|
Методика поверки |
1 экз. | ||
|
Базовая версия ПО управления на CD-диске |
1 шт. | ||
|
ПК управления |
по требованию заказчика | ||
|
Пьезоэлектрические преобразователи |
** | ||
|
Кабели для пьезоэлектрических преобразователей |
** | ||
|
* Комплект поставки дефектоскопов может быть дополнительно изменен по согласованию с заказчиком ** Тип и количество зависит от заказа потребителя | |||
Сведения о методах измерений приведены в разделе 6 руководства по эксплуатации «Дефектоскопы ультразвуковые многоканальные УМД-8. Руководство по эксплуатации. УМД-8.00.00.00.00 РЭ».
Нормативные и технические документы, устанавливающие требования к Дефектоскопам ультразвуковым многоканальным УМД-8Технические условия «Дефектоскопы ультразвуковые многоканальные УМД-8. Технические условия. ТУ 4276-014-33044610-14».
ИзготовительОбщество с ограниченной ответственностью «Научно-внедренческое предприятие «КРОПУС» (ООО «НВП «КРОПУС»)
Адрес места осуществления деятельности: 142400, Московская обл., г. Ногинск, ул. Климова, д. 50Б, помещ. 1
Телефон/факс: +7 (496) 515-50-56, +7 (496) 515-83-89
E-mail: sales@kropus.ru
Сайт: www.kropus.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптико-физических измерений»
(ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33, факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Уникальный номер записи в реестре аккредитованных лиц № 30003-14.
