УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «05» августа 2021 г. № 1658

Лист № 1 Регистрационный № 21439-11 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы платформенные электронные ВПА

Весы платформенные электронные ВПА (далее - весы) предназначены для статического взвешивания сырья, готовой продукции, а также грузов с изменяющимся положением центра масс относительно грузоприемной платформы (например, скота).

Конструктивно весы состоят из грузоприемной платформы (далее - ГП) и весоизмерительного преобразователя (далее - преобразователь).

ГП имеет в своем составе две рамы, нижнюю и верхнюю, соединенных между собой посредством датчика весоизмерительного тензорезисторного (далее - датчика). Нижняя рама снабжена регулируемыми по высоте опорами и опционально противоперегрузочными упорами. К верхней раме крепится настил. Конструкцией ГП предусмотрена возможность установки на ней ограждения и стойки ограничения габаритов взвешиваемого груза и размещения преобразователя. В весах используются датчики типа Т и преобразователи ТВ производства АО «Весоизмерительная компания «Тензо-М» (Россия, Московская обл.).

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал с датчика поступает в преобразователь, где сигнал преобразуется в цифровой код и значение массы груза. Информация о результатах измерений индицируется на дисплее. На передней панели преобразователя размещена функциональная клавиатура.

Внешний вид весов показан на рисунке 1.

В весах реализованы следующие сервисные функции:

• - полуавтоматическая установка нуля;

• - сигнализация о превышении нагрузки Мах+9е;

• - компенсация и выборка массы тары;

• - взвешивание грузов с изменяющимся положением центра масс относительно грузоприемной платформы (например, скота);

• - определение количества взвешиваемых предметов или деталей;

• - суммирование показаний.

Весы изготавливаются различных модификаций, отличающимися метрологическими характеристиками, габаритными размерами и имеющими обозначение BnA-H(B)-Z, где:

ВПА - тип весов;

Н - максимальная нагрузка, кг;

В - весы во взрывозащищенном исполнении (сертификат соответствия № ТС RU C-1<и.ГБС)5.В.С)0279);

Z - исполнение, с постоянной (1) или переменной (2) дискретностью отсчета.

Программное обеспечение (далее - ПО) весов реализовано в преобразователе, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включючении весов. Для предотвращения воздействий и защиты законодательно контролируемых параметров используется кнопка внутри корпуса преобразователя, доступ к которой пломбируется. Дополнительно вход в подпрограмму юстировки защищен административным паролем и электронным клеймом - случайно генерируемым числом, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» паспорта весов и подтверждается оттиском поверительного клейма.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

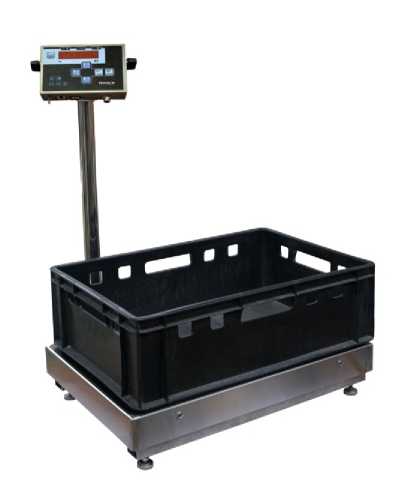

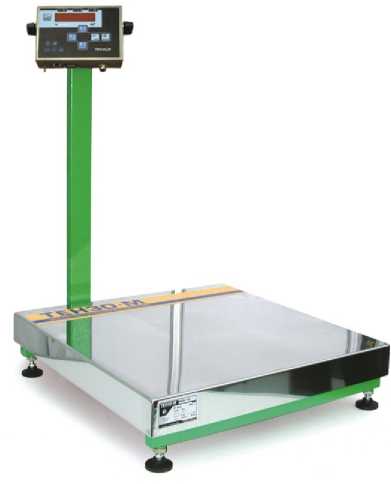

Рисунок 1 - Внешний вид весов ВПА изготовленных из конструкционной (слева) и нержавеющей (справа) стали.

Класс точности по ГОСТ OIML R 76-1-2011.................................................. средний (Ш)

Максимальная (Мах) и минимальная (Min) нагрузки, действительная цена деления (d) и поверочный интервал (е), а также пределы допускаемой абсолютной погрешности (mpe) в зависимости от интервалов взвешивания приведены в таблице 2.

Таблица 2 - Метрологические характеристики весов в зависимости от модификации

Продолжение таблицы 2

Примечания:

• 1. *** Пределы допускаемой абсолютной погрешности в эксплуатации соответствуют удвоенным значениям.

• 2. Погрешность определения массы нетто при вводе значения массы тары с клавиатуры весов не нормируется и зависит от погрешностей определения массы тары и массы брутто.

• 3. Предел допускаемой погрешности определения массы нетто в режиме выборки массы тары соответствует пределам допускаемой погрешности определения массы брутто.

Диапазон компенсации массы тары, % от Мах

Погрешность устройства установки нуля, в поверочных делениях е

Реагирование (порог чувствительности), в поверочных делениях е

Невозврат к нулю, в поверочных делениях е

Предельная нагрузка (Lim), % от Мах

Время прогрева весов, мин, не менее

Габаритные размеры ГП, мм, не более:

- длина

- ширина

Электрическое питание от сети переменного тока с параметрами:

• - напряжение, В....................................

  ............ от 187 до 242

  ............... от 49 до 51 .......................... 20 от минус 10 до плюс 40 ........................ 0,91 ...................................8

• -  частота, Гц........................................

• - потребляемая мощность, В^А.................

Диапазон рабочих температур, °C.............................

Значение вероятности безотказной работы за 2000 часов

Полный срок службы, лет.......................................

наносится типографским способом на титульный лист руководства по эксплуатации или паспорта и термосублимационным способом на маркировочную табличку, расположенную на боковой стороне грузоприемной платформы.

Таблица 3

«Весы платформенные электронные ВПА. Руководство по эксплуатации» 4274-023-18217119-01 РЭ, раздел 2 «Использование по назначению», «Преобразователь весоизмерительный ТВ. Руководство по эксплуатации» ТЖКФ 408843 РЭ, раздел 5(6) «Порядок работы».

• 1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»,

• 2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
