Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «21» ноября 2018 г. № 2415

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы дымовых газов Testo 330-1 LL, 330-2 LL

Анализаторы дымовых газов Testo 330-1 LL, 330-2 LL предназначены для измерения объёмной доли кислорода (О₂), оксида углерода (СО), оксида азота (NO).

Принцип действия анализаторов дымовых газов Testo 330-1 LL, 330-2 LL основан на использовании электрохимических ячеек для измерения объёмной доли кислорода, оксида углерода.

Анализаторы дымовых газов Testo 330-1 LL, 330-2 LL собраны в корпусе из пластика, имеют жидкокристаллический дисплей и клавиатуру на передней панели.

Внутри корпуса анализаторов дымовых газов расположена электронная плата управления с подключёнными к ней измерительными ячейками, а также аккумулятор и насос для забора газа.

Корпус анализаторов дымовых газов Testo 330-1 LL, 330-2 LL имеет разъём для подключения газозаборного зонда. Разъём позволяет подключать совместимые зонды различной длины. На задней стенке корпуса расположена крышка, используемая для замены измерительных ячеек.

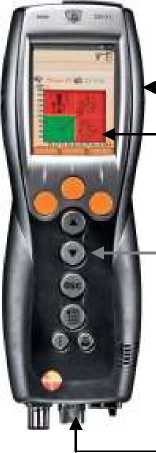

Общий вид средства измерений представлен на рисунке 1.

Место пломбировки корпуса

ЖК-Дисплей

Клавиатура управления анализатором

Разъём для подключения газозаборного зонда

Рисунок 1 - Общий вид средства измерений

Значимой частью номера версии ПО является первая цифра. Цифры в номере после точки означают модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей и т.п.) или устранениях незначительных программных дефектов.

Обработка метрологических данных происходит на основе жёстко определенного алгоритма без возможности изменения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса анализатора в виде наклейки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП РТ 1873-2013 «ГСИ. Анализаторы дымовых газов Testo 330-1LL, Testo 330-2LL. Методика поверки (с Изменением №1)», утверждённому ФБУ «Ростест-Москва» 30 марта 2018 г.

Основные средства поверки:

- стандартные образцы состава искусственной газовой смеси O₂-N₂, CO-N₂, NO-N₂ (ГСО 10546-2014) в баллонах под давлением.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов

ГОСТ 8.578-2014 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия

Техническая документация изготовителя «Testo SE & Co. KGaA»

Фирма «Testo SE & Co. KGaA», Германия

Адрес: Testo-StraBe 1, 79853 Lenzkirch, Deutschland

Тел.: +49 7653 681-0, +49 7653 681-100

E-mail: info@testo.de

Web-сайт: www.testo.de,www.testo.com

Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»)

Адрес: 115054, г. Москва, переулок Строченовский Б., д. 23В, стр. 1

Телефон: +7 (495) 221-62-13, факс: +7 (495) 221-62-16

E-mail: info@testo.ru

Web-сайт: www.testo.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-cайт: www.rostest.ru

E-mail: info@rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310639 выдан 16.04.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

21 ноября 2018 г.                                            „   2415

Москва

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ООО «Тэсто Рус» от 2 октября 2018 г. № ТП-169 приказываю:

• 1. Внести изменения в описание типа на анализаторы дымовых газов Testo 330-1 LL, 330-2 LL, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54361-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить поверку по документу МП РТ 1873-2013 с изменением № 1

«ГСП. Анализаторы дымовых газов Testo 330-1 LL, 330-2 LL. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30 марта 2018  г.,

и распространить действие документа на анализаторы дымовых газов Testo 330-1 LL, 330-2 LL, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 51737/1 «Анализаторы дымовых газов Testo 330-1 LL, 330-2 LL», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 54361-13, в связи с внесением изменений в документ на методику поверки.

• 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

/-----------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

С ВЕДЕНИЯ О СЕРТИФИКАТЕ.

Сертификат: 0OE1036EE32711E88OE9E0O71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
