МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

7 июня 2018 г.

№   1129

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 61614 «Термометры биметаллические показывающие» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «Теплоконтроль» б/д № 9910/210 и № 9910/212 п р и к а з ы в а ю:

  • 1. Внести изменения в описание типа на термометры биметаллические показывающие, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 46078-16, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Переоформить свидетельство об утверждении типа № 61614 «Термометры биметаллические показывающие», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 46078-16, в связи с переименованием организации-изготовителя с ОАО «Теплоконтроль», г. Казань на АО «Теплоконтроль», г. Казань.

  • 3.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа срепстия измерений и выдачу его юридическому лицу или иг

  • 4. Контроль за исполе ениад^аб£оящвш&^^^         з 1 собой.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Заместитель Руководителя

Сертификат: O0E1036ECDCO11E780DAE0071B1B53CD41

С.С .Голубев

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

\_____________




Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «07» июня 2018 г. №1129

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры биметаллические показывающие

Назначение средства измерений

Термометры биметаллические показывающие (в дальнейшем - термометры) предназначены для измерений температуры в различных промышленных установках, а также для измерений температуры в системах и аппаратах судов неограниченного района плавания.

Описание средства измерений

Принцип действия термометров основан на свойстве биметаллической пружины раскручиваться (скручиваться) при изменении температуры. При нагревании пружина биметаллическая (чувствительный элемент) раскручивается, что вызывает вращение оси и стрелки, закрепленной на свободном конце пружины относительно циферблата. От воздействия измеряемой среды биметаллическая пружина защищена термобаллоном.

Термобаллон жестко соединен с корпусом, в котором размещен циферблат, крепящийся кольцом, и стрелка, установленная на оси пружины. Корпус закрывается стеклом и прокладками, которые поджимаются к корпусу обечайкой.

Термометры изготавливаются в следующих исполнениях:

  • - общепромышленные - предназначены для измерения температуры в различных промышленных установках: ТБ-1, ТБ-2 (модификации ТБ-2 и ТБПк-22), ТБ-3 (модификации ТБ-3 и ТБПк-32), ТБ-1Р (модификации ТБ-1Р, ТБ-1Рп), ТБ-2Р (модификации ТБ-2Р, ТБ-2Рп, ТБ-2КРп), ТБ-3Р (модификации ТБ-3Р, ТБ-3Рп, ТБ-3КРп), ТБ-1РС, ТБ-2РС, ТБ-1С, ТБ-2С;

  • - судовые - предназначены для измерения температуры в системах и аппаратах судов неограниченного района плавания: ТБ-Сд1, ТБ-Сд2.

В зависимости от конструкции термометры подразделяются на:

  • - термометры с осевым выводом термобаллона: ТБ-1, ТБ-2, ТБ-3, ТБ-1С, ТБ-2С, ТБ-Сд1;

  • - термометры с радиальным выводом термобаллона: ТБ-1Р, ТБ-2Р, ТБ-3Р, ТБ-1РС, ТБ-2РС;

  • - термометры с осевым выводом термобаллона, откидным и поворотным корпусом: ТБПк-22, ТБПк-32;

  • - термометры с радиальным выводом термобаллона, поворотным штуцером: ТБ-1Рп, ТБ-2Рп, ТБ-3Рп, ТБ-2КРп, ТБ-3КРп.

Схема условного обозначения термометров:

ТБ (ХХ) - (ХХ) XX ХХХ

Р или РС - радиальный вывод термобаллона;

Рп или КРп - радиальный вывод термобаллона с ----------- поворотным штуцером;

отсутствие индекса - осевой вывод термобаллона;

------------------- 1, 2, 3, 22, 32 - номер исполнения корпуса (1- 060;

2, 22- 0100; 3, 32- 0160)

С д - судовые; --------------------- отсутствие индекса - общепромышленные;

Пк - наличие откидного и поворотного корпуса; отсутствие индекса - отсутствие откидного и поворотного корпуса;

термометры биметаллические.

Фотографии общего вида термометров представлены на рисунках 1-12.

Приказ Росстандарта №1129 от 07.06.2018, https://oei-analitika.ru

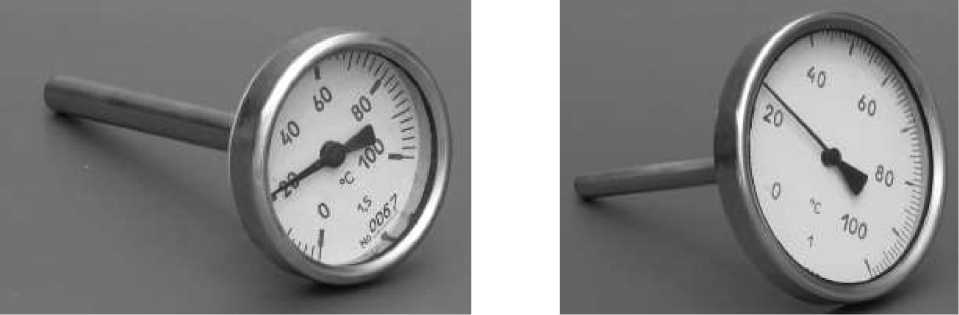

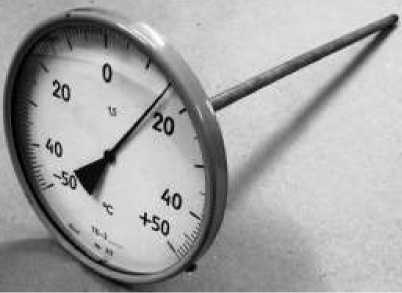

Рисунок 1 - Термометр ТБ-1

Приказ Росстандарта №1129 от 07.06.2018, https://oei-analitika.ru

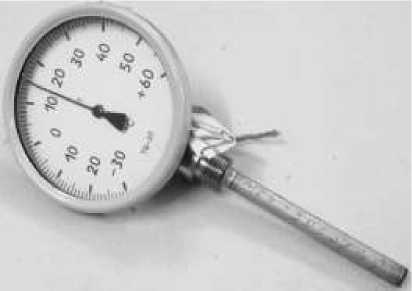

Рисунок 3 - Термометр ТБ-2Р

Рисунок 2 - Термометр ТБ-2

Приказ Росстандарта №1129 от 07.06.2018, https://oei-analitika.ru

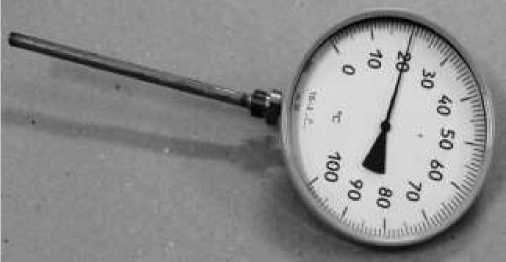

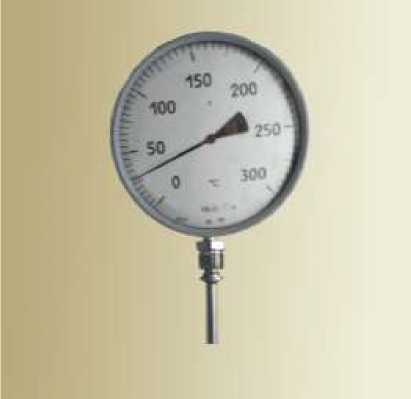

Рисунок 4 - Термометр ТБ-3

Приказ Росстандарта №1129 от 07.06.2018, https://oei-analitika.ru

Рисунок 5 - Термометр ТБ-3Р

Приказ Росстандарта №1129 от 07.06.2018, https://oei-analitika.ru

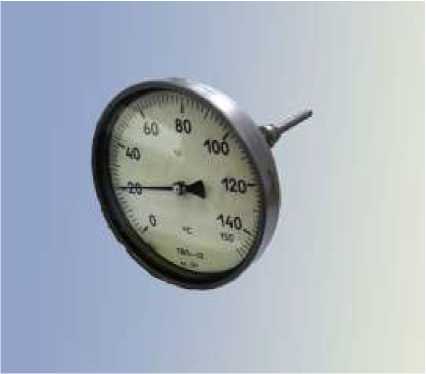

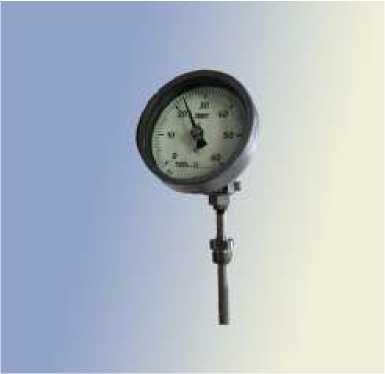

Рисунок 6 - Термометр ТБПк-22

Приказ Росстандарта №1129 от 07.06.2018, https://oei-analitika.ru

Рисунок 7 - Термометр ТБПк-32

Приказ Росстандарта №1129 от 07.06.2018, https://oei-analitika.ru

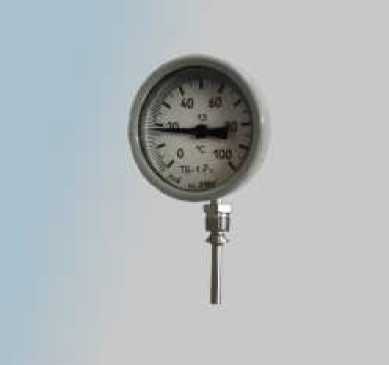

Рисунок 8 - Термометр ТБ-1Рп

Приказ Росстандарта №1129 от 07.06.2018, https://oei-analitika.ru

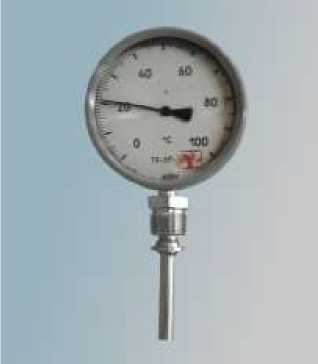

Рисунок 9 - Термометр ТБ-2Рп

Приказ Росстандарта №1129 от 07.06.2018, https://oei-analitika.ru

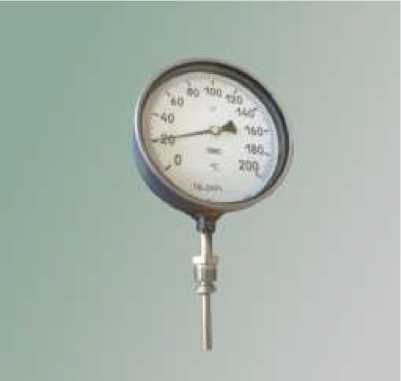

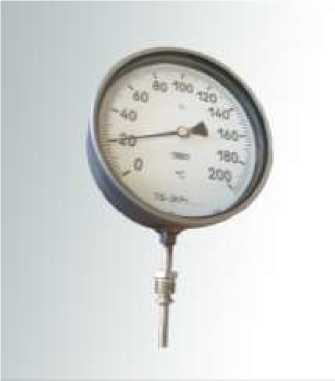

Рисунок 10 - Термометр ТБ-3Рп

Приказ Росстандарта №1129 от 07.06.2018, https://oei-analitika.ru

Рисунок 11 - Термометр ТБ- 2КРп

Приказ Росстандарта №1129 от 07.06.2018, https://oei-analitika.ru

Рисунок 12 - Термометр ТБ -3КРп

Пломбирование термометров не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Диапазон измерений температуры, класс точности, пределы допускаемой приведенной погрешности, длина погружения термобаллона, вариация показаний, диаметр корпуса соответствуют значениям, указанным в таблице 1. Технические характеристики термометров представлены в таблице 2.

Таблица 1

Обозначение термометра

Диапазон измерений температуры, °С

Класс точности

Пределы допускаемой приведенной погрешности, %

Длина погружения термобаллона, мм

Вариация показаний, %, не более

Диаметр корпуса, мм

от

до

1

2

3

4

5

6

7

8

ТБ-1,

ТБ-1Р

-60

-60

+150

+90

1,5;

2,5;

±1,5; ±2,5

80, 100, 125,

160, 200, 250,

1,5; 2,5

60

ТБ-2,

ТБ-2Р

1,0;

1,5

-60

+40

315

1,0; 1,5

100

-50

+100

-50

+50

-30

+60

0

+100

80, 100, 125,

ТБ-3Р,

ТБ-3

0

+120

1,0;

±1,0; ±1,5

160, 200, 250,

0

+150

1,5;

315, 400

1,0; 1,5

160

0

+200

2,5;

0

+300

0

+400

-20

+40

125, 160, 200,

0

+60

250, 315

1

2

3

4

5

6

7

8

-50

+50

ТБ-1С;

ТБ-1РС;

-50

+100

1,5;

2,5

-30

+60

±1,5; ±2,5

1,5; 2,5

60

0

+100

80, 100, 125,

0

+120

160

0

+150

0

+200

ТБ-2С;

ТБ-2РС

0

0

+300

+400

1,0;

1,5

±1,0; ±1,5

1,0; 1,5

100

-20

0

+40

+60

125, 160

ТБ-Сд1

-50

-50

+100

+50

1,5;

2,5

±1,5; ±2,5

1,5; 2,5

60

-30

+60

0

+100

80, 100, 125,

0

+120

1,0;

1,5

160, 200, 250,

ТБ-Сд2

0

+150

±1,0; ±1,5

315

1,0; 1,5

100

0

+200

0

+300

0

+400

Таблица 2

Наименование характеристики

Значение

Условное давление измеряемой среды, МПа (кгс/см2): - без защитной гильзы

до 6,3 (63)

- с защитной гильзой

до 25 (250)

Рабочие условия измерений:

- температура окружающей среды, °С

от -60 до +50

- относительная влажность при температуре +40 °С, %

98

Устойчивость к вибрации термометров:

- судовых: частота, Гц

от 5 до 100

ускорение, g

0,7

- общепромышленных, Гц

от 10 до 55

Работоспособность в условиях наклона:

наклоны в любом направлении 45°

Масса термометра без термосистемы, кг, не более: в корпусе 0 60 мм

0,5

в корпусе 0 100 мм

0,8

в корпусе 0 160 мм

1,0

Степень защиты от внешних воздействий по ГОСТ 14254-2015: - для ТБПк-22, ТБПк-32, ТБ-2КРп, ТБ-3КРп

IP65

- остальные

IP54

Полный средний срок службы, лет, не менее

8

Средняя наработка на отказ, ч

66700

Исполнение:

для общепромышленных

УХЛ2

для судовых

ОМ5

Примечание - Полости термометров ТБПк-22, ТБПк-32, ТБ-2КРп, ТБ-3КРп могут заполняться жидкостью (глицерином 99,7 % или ПМС 300, ПМС 100р) до 250 °С.

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом (в правом верхнем углу).

Комплектность средства измерений

В комплектность поставки входят: Термометр - 1 шт.

Паспорт - 1 экз.

Руководство по эксплуатации - 1 экз. (на партию термометров, при поставке в один адрес). Методика поверки

Примечание: защитная гильза поставляется по требованию заказчика за отдельную плату.

Поверка осуществляется по документу МП 46078-16 «Термометры биметаллические показывающие.

Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 07 августа 2015 г. Основные средства поверки:

- эталонный платиновый термометр сопротивления ПТС-10 2-го разряда, диапазон измерений от минус 196 °С до плюс 660,323 °С;

- измеритель температуры многоканальный прецизионный МИТ 8.10 / 8.15 (регистрационный номер в Федеральном информационном фонде 19736-11);

- термостаты жидкостные переливные прецизионные серии ТПП-1 мод. ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

- калибратор температуры модели АТС-650 А/В с диапазоном воспроизводимых температур от плюс 33 до плюс 650 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к термометрам биметаллическим показывающим

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Технические условия ТУ 311-00225621.160-96 «Термометры биметаллические показывающие» ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Изготовитель

Акционерное общество «Теплоконтроль» (АО «Теплоконтроль»)

ИНН: 1659041868

Адрес: 420054, г. Казань, ул. Владимира Кулагина, 1

Тел./факс: (843) 278-32-32, 278-35-94

E-mail: tk_mark@mail.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

В части вносимых изменений

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
