ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» ___________ 2024 г. № ___

Сведения

об утвержденных типах средств измерений, подлежащие изменению

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2087

Регистрационный № 74162-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы процессов АКИП-7302, АКИП-7303, АКИП-7304

Калибраторы процессов АКИП-7302, АКИП-7303, АКИП-7304 (далее калибраторы) предназначены для измерения силы постоянного тока и напряжения постоянного тока, электрического сопротивления постоянного тока, частоты, температуры с помощью термопар и термопреобразователей сопротивления, а также формирования в режиме калибратора: постоянного напряжения и силы постоянного тока, электрического сопротивления постоянного тока, частоты и количества импульсов, статических характеристик термопар и термопреобразователей сопротивления.

Калибраторы представляют собой портативные электрические приборы/калибраторы, выполненные в пластмассовом корпусе, на который противоударный защитный чехол.

Принцип действия основан на аналого-цифровом преобразовании входных цифро-аналоговом   формировании выходных сигналов. Управление

измерения/формирования осуществляется с помощью встроенного микропроцессора. Выбор режима работы осуществляется функциональными клавишами. Дополнительные кнопки служат для установки значения выходной величины. Измеренные и/или выходные значения отображаются на цифровом жидкокристаллическом дисплее с указанием режимов измерения входных сигналов и формирования выходных сигналов. Калибраторы осуществляют измерение температуры температуры Pt1000, Cu50 Калибраторы использования функций измерения входных сигналов и формирования выходных сигналов, генерации ступенчатого или пилообразного изменения силы выходного тока, изменения формируемой силы постоянного тока ступенями 25 и 100 %, удержания результата измерения, автоматического отключения питания, регистрации давления с использованием внешних модулей давления типа АРМ.

На передней панели расположены цифровая шкала, клавиши выбора режимов измерений входных и формирования выходных сигналов, функциональные кнопки, гнезда подключения проводов. На задней панели находятся крышка отсека для установки батареи питания и защитных предохранителей, откидной упор.

Калибраторы выпускаются в виде моделей АКИП-7302, АКИП-7303, АКИП-7304, которые отличаются числом воспроизводимых и измеряемых величин. Модель АКИП-7302 имеет только режим имитатора (источник сигналов); модель АКИП-7303 имеет режим измерителя и имитатора термопар и термопреобразователей сопротивления; модель АКИП-7304 имеет режим измерителя и имитатора постоянного напряжения и силы постоянного тока, токовой петли и измеритель давления с использованием внешних модулей давления типа ЛРМ.

Нанесение знака поверки на калибраторы не предусмотрено.

Серийный (заводской) номер, идентифицирующий каждый экземпляр калибраторов, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.

Для пломбировки используется один из крепежных винтов на корпусе калибраторов.

Общий вид калибраторов, схема нанесения знака утверждения типа, схема пломбировки серийного номера представлены на

г MEASURE

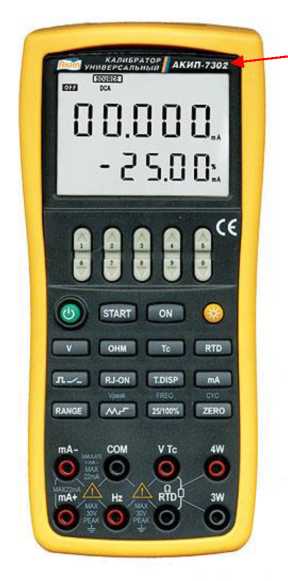

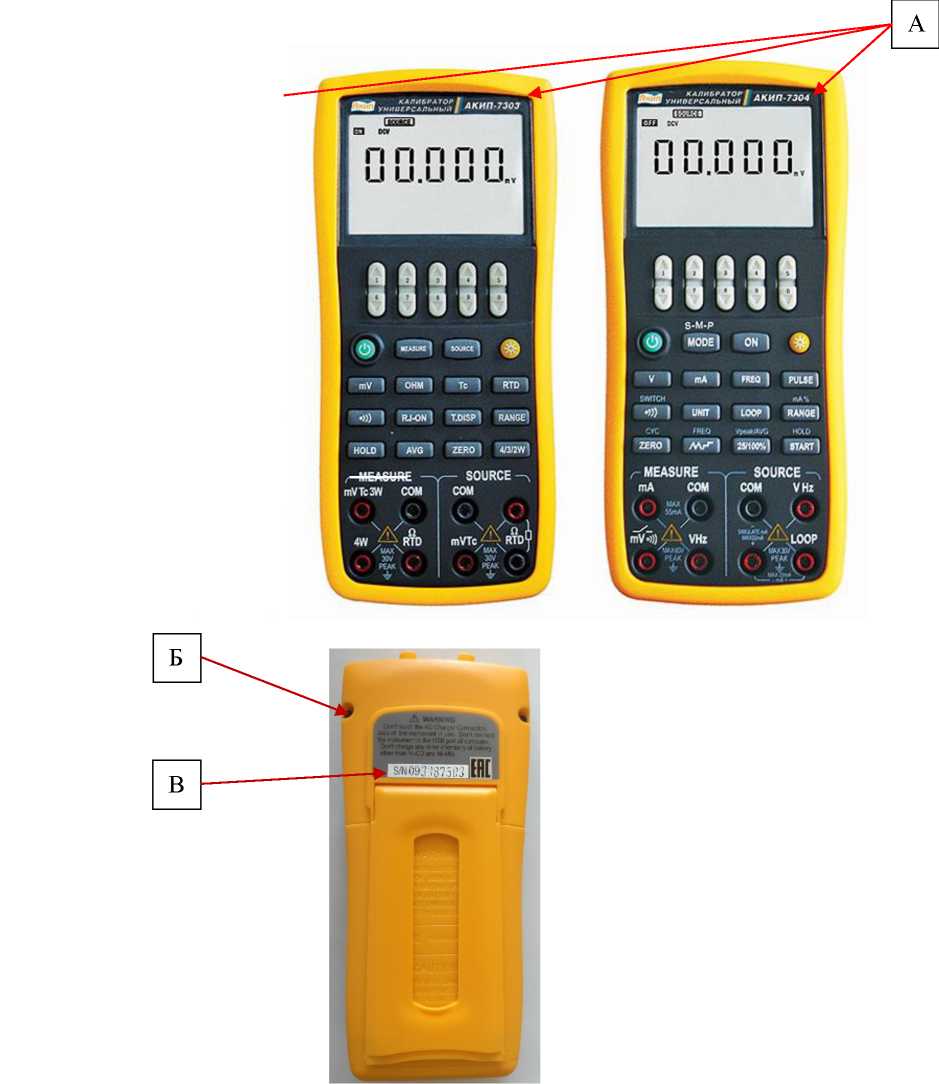

Рисунок 1 - Общий вид калибраторов моделей ЛКИП-7302. АКИП-7303, АКИП-7304, схема нанесения знака утверждения типа (А) и схема пломбировки от несанкционированного доступа (без защитного чехла) (Б), место нанесения серийного номера (В)

Программное обеспечение (далее - ПО) калибраторов установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.

ПО реализовано без выделения метрологически значимой части.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 -

обеспечения

данные

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики калибраторов при измерении напряжения постоянного тока

Примечание

При измерении частоты величина амплитуды сигнала не менее 3 В

Таблица 5 - Метрологические характеристики калибраторов при измерении электрического сопротивления постоянного тока

Примечание

^^изм -измеренное значение электрического сопротивления постоянного тока, Ом

Таблица 6 - Метрологические характеристики калибраторов при измерении температуры (только для АКИП-7303)

Продолжение таблицы 6______________________________________________________

Примечание

¹⁾ Погрешность нормируется без учета погрешности термопреобразователей. Суммарная погрешность при измерении температуры определяется как алгебраическая сумма погрешностей калибратора и термопреобразователя.

Таблица 7 - Метрологические характеристики калибраторов при воспроизведении напряжения постоянного тока

Таблица 8 - Метрологические характеристики калибраторов при воспроизведении силы постоянного тока

Таблица 9 -

частоты

Примечание

Выходной сигнал прямоугольной формы со скважностью 0,5 и амплитудой, задаваемой в диапазоне от 1 до 11 В на сопротивлении нагрузки не менее 100 кОм

Таблица 10 - Метрологические характеристики калибраторов при воспроизведении числа

Таблица 11  - Метрологические характеристики калибраторов при воспроизведении

электрического сопротивления постоянного тока

Примечание

R - значение сопротивления постоянного тока, установленное на калибраторе, Ом

Таблица 12 - Метрологические характеристики калибраторов при воспроизведении статических

Продолжение таблицы 12

Таблица 13 - Технические

наносится на переднюю панель калибраторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 14 - Комплектность

приведены в разделе п. 5 «Подготовка к работе» руководства по эксплуатации.

утверждении государственной электрического напряжения

утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10^-16 до 100 А»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Техническая документация изготовителя Shenzhen Victor Hi-Tech Co., Ltd., Китай.

Shenzhen Victor Hi-Tech Co., Ltd., Китай

Адрес: 412-3 Bagua 4 Rd Ind Dist Bagualing, Futian District Shenzhen, Guangdong, China Телефон: +86 755-82426859

Факс: +86 755-25921032

Web-сайт: www.china-victor.com

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)

Адрес: 111141, г. Москва, ул. Плеханова, д. 15А Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314740.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2087

Регистрационный № 90364-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули универсальные измерительные мобильные МИР-Ш

Модули универсальные измерительные мобильные МИР-Ш предназначены для измерений напряжения и силы постоянного тока, значения напряжения и силы переменного тока, частоты переменного постоянному току и представления значений физических величин в цифровой форме.

Принцип действия модулей основан на аналого-цифровом преобразовании измеряемых электрических параметров и частоты в цифровые коды, их цифровой обработке и отображении результатов измерений на дисплее. Выбор диапазонов и режимов измерений физических величин в модулях осуществляется программно с помощью управляющего микроконтроллера модуля.

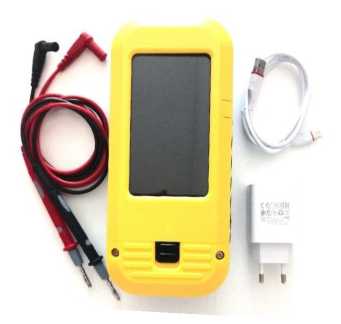

Общий вид модулей представлен на рисунке 1.

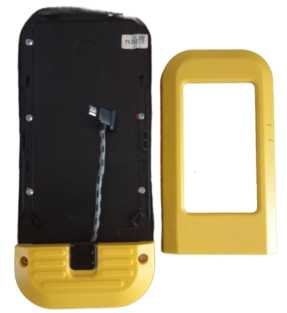

Конструктивно модули (рисунок 1а) выполнены в прямоугольном корпусе из ударопрочной пластмассы различных цветов (рисунок 1б). На корпусе расположены:

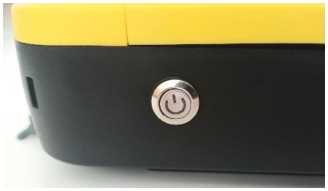

• -   кнопка включения модуля (рисунок 1в);

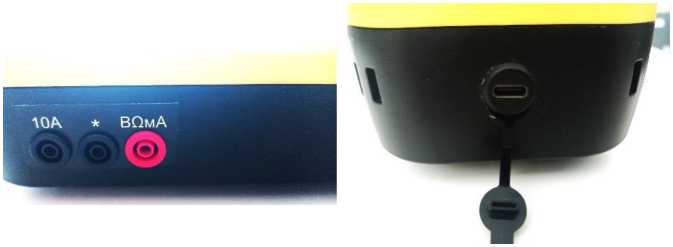

• -   разъемы для подключения измерительных щупов (рисунок 1г);

• -   разъем для подключения зарядного устройства (рисунок 1д).

При включении модуль находится в режиме «Отсутствие измерений» для исключения возможности его вывода из строя.

Управление модулем осуществляется по протоколу Bluetooth посредством модуля управления (рисунок 1е) с предустановленным программным обеспечением. При помощи программного обеспечения модуля управления осуществляются все функции по управлению модулем, отображению, передаче и сохранению результатов измерений.

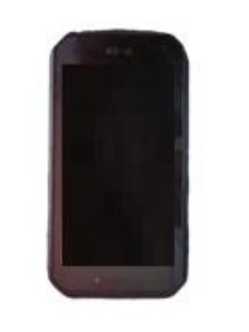

Модулем управления может являться любой смартфон (рисунок 1е) с операционной системой Android (версией не ниже 10) с модулем Bluetooth версией не ниже 5.0 и предустановленным приложением (программой) «МИР-Ш».

Пример записи изделия при заказе:

«Модуль универсальный измерительный мобильный МИР-Ш по ТУ 26.51.4-001-40115612-2023».

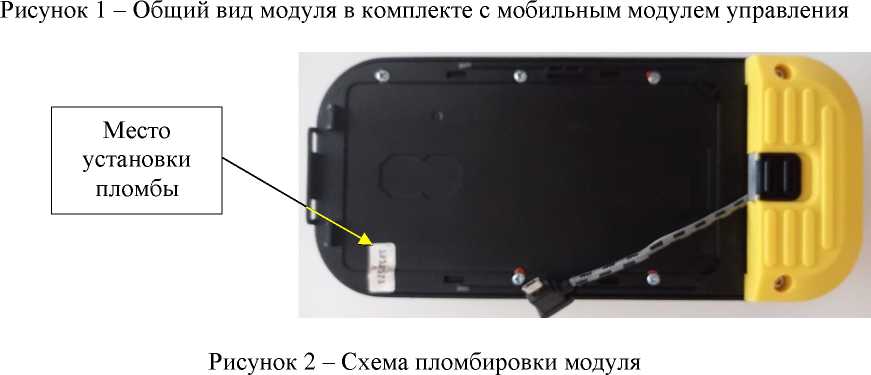

Схема пломбировки для предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, обозначения места нанесения знака поверки представлены на рисунке 2.

Заводской номер модуля состоит из арабских цифр в формате, указанном на рисунке 3, является уникальным, присваивается организацией-изготовителем при выпуске из производства нарастающим итогом. Заводские номера указывается на маркировочной табличке в соответствии с рисунком 3, печатаются в паспорте модуля.

а)

б)

д)

в)

е)

г)

Место нанесения

заводского номера и знака утверждения типа средств измерений

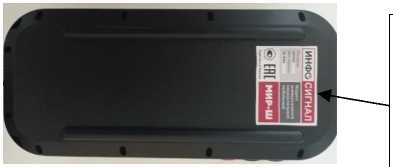

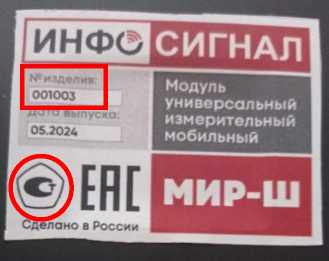

Рисунок 3 - Места нанесения на корпусе модуля заводского номера и знака утверждения типа средств измерений

Знак утверждения типа средств измерений наносится на маркировочной табличке в месте, указанном на рисунке 3.

Маркировочная табличка наносится на заднюю часть модуля между двумя направляющими методом наклеивания этикетки.

Нанесение знака поверки на корпус модуля не предусмотрено.

Модули работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микроконтроллера модуля предприятием-изготовителем и недоступно для потребителя.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО средства измерений

ПО модулей и измерительная информация защищены от преднамеренных изменений обеспечения от в соответствии

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 -

таблицы 2

Таблица 3 - Основные технические характеристики

таблицы 3

наносится на маркировочную табличку на задней части модуля

Комплектность средства измерений в соответствии с таблицей 4.

Таблица 4 - Комплектность

приведены в документе 26.51.4-001-40115612-2023 РЭ «Модули универсальные измерительные мобильные МИР-Ш. Руководство по эксплуатации» в разделе 4.4.

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до от 1-10"¹ до 2^10⁹ Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от !• 10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10^-8 до 100 Ав диапазоне частот от 1-10^-1 до 1^10⁶ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 26.51.4-001-40115612-2023 Модули универсальные измерительные мобильные МИР-Ш. Технические условия.

Общество с ограниченной

(ООО «ИНФОСИГНАЛ»)

ИНН 9709050079

Юридический адрес: 129090, г. Москва, ул. Каланчевская, д. 20, стр. 7, эт. 1, оф. 2 Телефон (факс): +7 (495) 281-52-25

E-mail: info@infosignal.ru

Web-сайт: www.infosignal.ru

Общество с ограниченной

(ООО «ИНФОСИГНАЛ»)

ИНН 9709050079

Адрес: 129090, г. Москва, ул. Каланчевская, д. 20, стр. 7, эт. 1, оф. 2 Телефон (факс): +7 (495) 281-52-25

E-mail: info@infosignal.ru

Web-сайт: www.infosignal.ru

Закрытое акционерное общество  Консалтинго-инжиниринговое  предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 495-491-78-12

Е-mail: sittek@mail.ru; mce-info@mail.ru

Web-сайт: www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2087

Регистрационный № 77099-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные автоматизированные УПРС+

Установки поверочные автоматизированные УПРС+ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости.

Принцип действия установок основан на воспроизведении массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости, создаваемых при помощи систем контроля, системы хранения и подготовки измеряемой среды, системы создания, стабилизации и регулирования расхода и давления измеряемой среды, средств измерений температуры и избыточного давления жидкости, автоматизированной, системы управления, сбора и обработки информации.

Установки состоят из средств измерений массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости, измерительных участков, трубной обвязки с запорно-регулирующей арматурой, систем контроля, вспомогательного оборудования, системы управления, сбора и обработки информации, внутренних или внешних систем хранения и подготовки измеряемой среды, системы создания, стабилизации и регулирования расхода и давления измеряемой среды, средств измерений температуры и давления измеряемой среды, и опционально: системы формирования измеряемой среды с заданной температурой с заданной точностью, средств измерений и контроля электрической проводимости измеряемой среды, температуры, давления и влажности окружающей среды.

В качестве средств измерений массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости, в составе установок могут применяться весовые устройства на базе весов и/или датчиков весовых следующих изготовителей: «Shinko Denshi Co., Ltd.», «Mettler-Toledo, LLC», «Mettler-Toledo (Albstand) Gmbh», «Mettler-Toledo (Changzhou) Precision Instrument Ltd.», «Sartorius Mechatronics T&H GmbH», «Minebea Intec GmbH», «BIGMA Messtechnik GmbH», «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», «Hottinger Baldwin Messtechnik GmbH», «Flintec GmbH», «Siemens Sensors and Communication Ltd», «SENSOCAR, S.A.», «Ningbo BENUI Electric Co., Ltd.», ООО «ИПФ «Нептун», «ЗАО «ВИК «Тензо-М», «Vishay Advanced Technologies LTD.», «Vishay Tedea-Huntleigh (Beijing) Electronics Co., LTD.», «Keli Sensing Technology (Ningbo) Co., Ltd.», «CAS Corporation», «Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)», «Societa Cooperativa Bilanciai

S.R.L.», Предприятие «Электронные технологии и метрологические системы» (компания ZETLAB); трубопоршневые установки (далее - ТПУ) следующих изготовителей: ООО «ИПФ «Вектор», ООО «НПП «Нефтегазинжиниринг», ЗАО НИЦ «Инкомсистем», ООО «ИПФ «Нептун», ОАО «Нефтеавтоматика», ООО «ОЗНА-Измерительные системы», ОАО «Акционерная Компания ОЗНА», ООО «Роснефтемаш», ОАО «Нефтемаш», ООО «Инвестстрой», «Smith Meter Inc.», «Smith Meter Inc. Moorco Company», «Emerson Process Management», «Emerson Process Management/Daniel Measurement and Control Inc.», «Brooks Instrument», «Honeywell Enraf Americas, Inc.», «Honeywell Enraf», «Flow Managment Devices»; мерники следующих изготовителей: ООО «Контур-М», ООО «Системы Нефть и Газ Балтия», ООО «ИПФ «Нептун», АО «ТЭСМО», ОАО «ТЭСМО», ООО «СоюзХимМаш», ОАО «Содружество-92», «Dandong best automation engineering & meter co. ltd.», «SAN Sumperk provoz Lostice», «RODINA-HASKOVO», «WRAG Bross Inc», «Seraphin Test Measure Co.»; расходомеры (счетчики жидкости, расходомеры-счетчики жидкости, преобразователи массового   и/или   объемного расхода   жидкости)    следующих   изготовителей:

ООО «НГ Метрология», ЗАО «ОЗНА-Измерительные системы», ОАО «Акционерная компания ОЗНА», ООО «СНГ», ООО «Инвестстрой», «Smith Meter Inc» An FMC Corporation subsidiary», «Seraphin Test Measure Company», «Calibron Systems Inc.», ООО «СНГБ», «Siemens Flow Instruments A/S», «Siemens S.A.S», «Endress+Hauser Flowtec AG», «Endress+Hauser GmbH+Co. KG», «Krohne Altometer»,  «Krohne Ltd.»,  «Emerson Process Management»,  «Emerson Process

Management/Daniel Measurement and Control Inc.», «Solartron Mobrey Ltd.», «Mobrey Ltd.», ООО «ИПФ «Нептун», ЗАО «ЭМИС», АО «Промышленная группа «Метран», «KEM Kuppers Elektromechanik GmbH», «Tecfluid S.A.», «Rheonik Messtechnik GmbH», «IFM electronic GmbH», «Rota Yokogawa GmbH & Co. KG», «Toshiba Corporation», «Fluid Components International», «ABB Automation Products GmbH», «Thermo Process Instruments L.P.», «Thermo Fisher Scientific», «Danfoss (Tianjin) Ltd.».

Установки могут быть укомплектованы средствами измерения температуры и давления измеряемой среды, калибраторами температуры (термостатами), калибраторами давления следующих изготовителей: «THERMO ELECTRIC», ЗАО «ТЕРМИКО», ООО НПП «Элемер», ЗАО НПК «Эталон», АО НПП «Эталон», ООО «ИПФ «Нептун», АО «Промышленная группа «Метран», ООО «Термэкс-П», АО «:Лабораторное Оборудование и Приборы», ООО «ПО «ОВЕН», ООО НПО «Вакууммаш», ООО СКБ «Первый цех», Группа приборостроительных компаний «Энергия-Источник «ИТеК ББМВ», Предприятие «Электронные технологии и метрологические системы» (компания ZETLAB), ООО «Энергия-Источник», «Danfoss (Tianjin) Ltd.», средствами измерения плотности и/или вязкости и/или уровня жидкости следующих изготовителей: «Emerson Process Management», «Solartron Mobrey Ltd.», «Mobrey Ltd.», ООО «ИПФ «Нептун», «Anton Paar GmbH», ЗАО «Авиатех», «Metrohm AG», «Metrohm Applicon», «Thermo Process Instruments L.P.», «Thermo Fisher Scientific», «Siemens Flow Instruments A/S», «Siemens S.A.S.», «Endress+Hauser Flowtec AG», «Endress+Hauser GmbH+Co. KG», «Krohne Altometer», «Krohne Ltd.», ЗАО «ЭМИС», «Emerson Process Management», АО «Промышленная группа «Метран», «KEM Kuppers Elektromechanik GmbH», «Tecfluid S.A.»; средствами измерения температуры, давления и влажности окружающей среды следующих изготовителей: «Shenzhen Everbest Machinery Industry Co., Ltd.», ООО НПК «Микрофор», ЗАО «НТЦ «Диапром», ООО «ИПФ «Нептун», ООО «СКБ Стройприбор», «CENTER Technology Corp.», «ebro Electronic GmbH & Co. KG», «HANNA Instruments Deutschland GmbH», «Fluke Corporation, Hart Scientific Division», «GREISINGER electronic GmbH», «Vaisala Oyj», «KIMO Instruments SA», «GE Sensing EMEA», ООО НПП «Элемер», ЗАО «ЭКСИС».

Поверяемое средство измерений устанавливается на измерительный участок установки. Измеряемая среда посредством системы создания, стабилизации и регулирования расхода и давления жидкости из системы ее хранения и подготовки подается в гидравлический тракт рабочего контура установки, проходит через поверяемое средство измерений, входящие в состав установок средства измерений массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости и направляется обратно в систему хранения и подготовки измеряемой жидкости либо в дренаж. Система управления, сбора и обработки информации в автоматическом режиме сравнивает объем и/или массу жидкости, массовый и/или объемный расход жидкости, измеренные поверяемым средством измерений с объемом и/или массой, массовым и/или объемным расходом жидкости, измеренными одним из входящих в состав установок средств измерений массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости.

Установки имеют различные исполнения, отличающиеся диапазонами температуры и давления измеряемой среды, диапазонами воспроизводимых расходов, показателями (индексами) точности, наличием переходного расхода, транспортируемым или стационарным исполнением, наличием функций, обеспечивающих поддержание заданной температуры измеряемой среды с заданной точностью, измерение и контроль электрической проводимости измеряемой среды.

обозначается

Исполнение

м:

• 1 - В - наличие в составе установки весовых устройств, при отсутствии в составе установки весовых устройств указывают 0;

• 2 - М - наличие в составе установки мерников, при отсутствии в составе установки мерников указывают 0;

• 3 - Т - наличие в составе установки ТПУ, при отсутствии в составе установки ТПУ указывают 0;

• 4 - Р - наличие в составе установки расходомеров, при отсутствии в составе установки расходомеров указывают 0;

• 5 - Индекс точности установки при применении весовых устройств - 1, 2, 3, 4, при отсутствии в составе установки весовых устройств указывают 0;

• 6 - Индекс точности установки при применении мерников - 1, 2, 3, 4, при отсутствии в составе установки мерников указывают 0;

• 7 - Индекс точности установки при применении ТПУ - 2, 3, 4, при отсутствии в составе установки ТПУ указывают 0;

• 8 - Индекс точности установки при применении расходомеров - 1, 2, 3, при отсутствии в составе установки расходомеров указывают 0;

• 9 - Значение минимального воспроизводимого расхода установки, м³/ч (т/ч);

• 10 - Значение переходного расхода установки, м³/ч (т/ч), при отсутствии переходного расхода установки указывают 0;

• 11 - Значение максимального воспроизводимого расхода установки, м³/ч (т/ч);

• 12 - Исполнение установки: С - стационарное, Т - транспортируемое (мобильное) исполнение.

Общий вид установок представлен на рисунке 1.

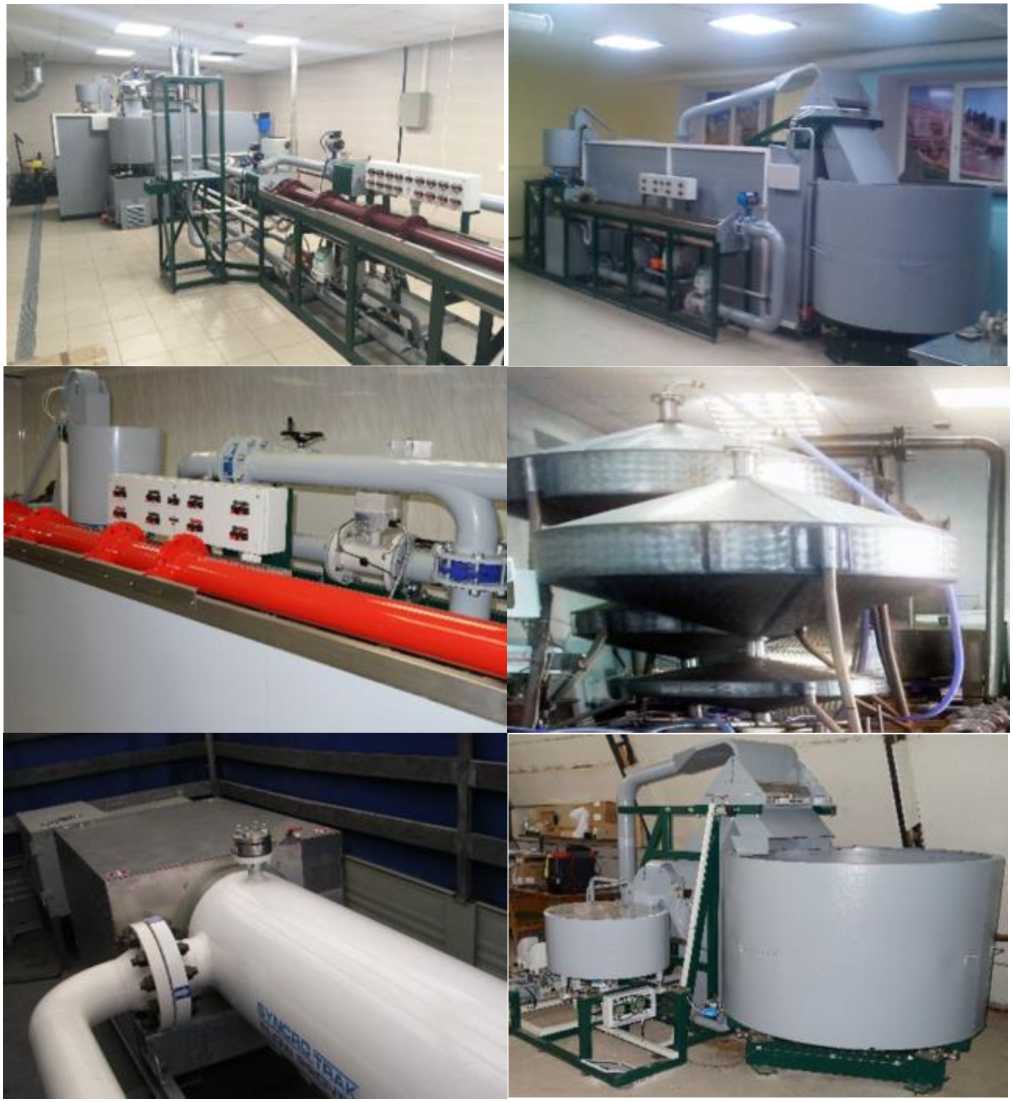

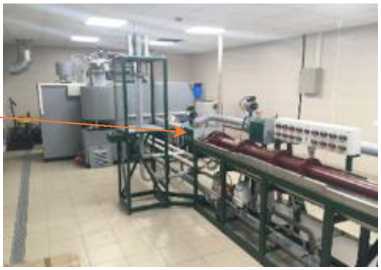

Рисунок 1 - Общий вид установок поверочных автоматизированных УПРС+

Пломбирование установок осуществляется с помощью проволоки и пластмассовых (свинцовых) пломб, которыми пломбируются фланцевые соединения расходомеров (при их наличии) и/или ТПУ (при ее наличии), а также при наличии мерников места их крепления к основанию (общей раме) установки (в соответствии с руководством по эксплуатации на установку).

При применении в составе установки средств измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости утвержденного типа без действующих положительный сведений, включенных в Федеральный информационный фонд по обеспечению единства измерений - дополнительно пломбируются данные средства измерений в соответствии с их описанием типа.

При применении в составе установки средств измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости производства ООО «ИПФ» Нептун» (не утвержденного типа) - дополнительно в соответствии с руководством по эксплуатации на установку, в состав которой входят данные средства измерений, пломбируются (при наличии): шкала и/или уровнемерная трубка, и/или накидная гайка смотрового глазка (диоптра) сливного трубопровода, и/или сливной кран (клапан трубопровода) нижнего донного налива, и/или места крепления компенсатора вместимости мерника и/или отверстия завернутых винтов крепления детекторов положения шарового поршня, и/или через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах измерительного участка ТПУ.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

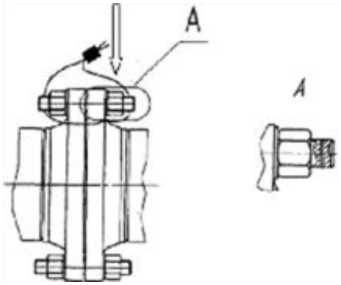

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

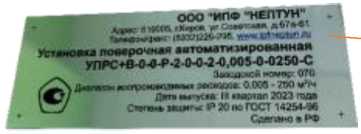

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера

Программное обеспечение установок автономное.

Функции программного обеспечения: сбор, отображение и регистрирование измерительной информации со средств измерений при проведении калибровок, поверок, математическая обработка результатов измерений, хранение и редактирование базы данных по поверяемым средствам измерений, формирование отчетов о результатах проведенных калибровок и поверок средств измерений, управление и контроль состояния исполнительных механизмов и устройств, средств измерений, обеспечение диагностики.

Программное обеспечение установок универсально для всех исполнений.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных).

Метрологические характеристики установок нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Окончание таблицы 2

п.

где Qнаим - наименьший расход; Qнаиб - наибольший расход; Qn - переходный расход.

• ¹⁾ При наличии переходного расхода Q

• ²⁾ Включительно.

• ³⁾ Конкретное значение указывается в руководстве по эксплуатации на установку.

Таблица 3 - Основные технические характеристики

Окончание таблицы 3

1

• ¹⁾ конкретное значение указывается в эксплуатационной документации на установку.

• ²⁾ для установок с пределами допускаемой относительной погрешности (доверительными границами суммарной погрешности) до ±0,060 % - температура измеряемой среды (жидкости) от +15 °С до +25 °С.

• ³⁾ для установок в состав которых входят средства измерений массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости неутвержденного типа - температура измеряемой среды (жидкости) от +10 °С до +30 °С.

• ⁴⁾ температура измеряемой среды свыше +40 °С только для установок с индексом точности 3 исполнений В, М, Т и индексом точности 2 и 3 исполнения Р.

• ⁵⁾ для установок с пределами допускаемой относительной погрешности (доверительными границами суммарной погрешности) до ±0,060 % - температура окружающего воздуха от +15 °С до +25 °С.

• ⁶⁾ для установок в состав которых входят средства измерений массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости неутвержденного типа - температура окружающего воздуха от +10 °С до +30 °С.

• ⁷⁾ с перерывом на ежедневное техническое обслуживание в пределах от 30 до 45 минут.

наносится на маркировочную табличку, закрепленную на конструкции установки лазерным способом, методом гравировки или сублимационной печати и на титульном листе по центру руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность

приведены в 2.4 УПРС+.00.001 РЭ «Установка поверочная автоматизированная УПРС+. Руководство по эксплуатации».

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

ТУ 26.51.52-004-67571864-2019 «Установки поверочные автоматизированные УПРС+. Технические условия».

Общество с ограниченной ответственностью «Инженерно-производственная фирма «Нептун» (ООО «ИПФ «Нептун»)

ИНН 4345303250

Юридический адрес: 610005, г. Киров, ул. Советская, д. 67а

Адрес места осуществления деятельности: 610030, г. Киров, ул. Прудная, д. 51

Телефон: +7(8332) 22-62-95, 75-63-80, 75-63-90

Факс: +7(8332) 22-62-95

Web-сайт: www.ipfneptun.ru

E-mail: mail@ipfneptun.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР -филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
