МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

ПРИКАЗ

26 ноября 2018 г.                                             _w 2472

Москва

О внесении изменений в описание типа на комплексы измерительновычислительные ТН-01

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент), и в связи с обращением АО «Транснефть Метрология» от 23 июля 2018 г. № ТНМ-14-04/5817 приказываю:

• 1. Внести изменения в описание типа на комплексы измерительновычислительные ТН-01, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением срока действия свидетельства об утверждении типа № 66067 и регистрационного номера 67527-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(----------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные ТН-01 предназначены для измерений, преобразований параметров входных электрических сигналов, поступающих от преобразователей измерительных, и вычислений расхода, количества и показателей качества нефти и нефтепродуктов.

Принцип действия комплексов измерительно-вычислительных ТН-01 основан на измерениях электрических сигналов, поступающих от измерительных преобразователей через барьеры искробезопасности (при их наличии) на входные модули комплексов измерительновычислительных ТН-01. Измеренные значения электрических сигналов преобразуются в значения величин, необходимых для проведения вычислений расхода, количества и показателей качества нефти и нефтепродуктов с последующим отображением на дисплее и сохранением в отчетных документах. Результаты измерений и вычислений могут преобразовываться в выходные электрические сигналы.

Комплексы измерительно-вычислительные ТН-01 выполнены по блочно-модульному принципу на базе контроллеров программируемых логических REGUL RX00 (№ 63776-16 в реестре средств измерений Федерального информационного фонда по обеспечению единства измерений), преобразователей измерительных ввода-вывода серии ACT20 (№ 50677-12 в реестре средств измерений Федерального информационного фонда по обеспечению единства измерений) (при их наличии), барьеров искрозащиты серии Z           (при их наличии),

мониторов.

Комплексы измерительно-вычислительные ТН-01 выпускаются в модификациях 01, 02, 03, 10, 11, 12 и 13.

Комплексы измерительно-вычислительные ТН-01 модификации 01 состоят из шкафа ИВК, построенного на базе двух наборных крейтов (корзин контроллеров с модулями ввода-вывода), работающих в режиме нагруженного резерва на уровне входных сигналов, и имеющего два монитора на лицевой двери шкафа.

Комплексы измерительно-вычислительные ТН-01 модификации 02 состоят из шкафа ИВК, построенного на базе одного крейта (корзины контроллера с модулями ввода-вывода) и имеющего один монитор на лицевой двери шкафа.

Комплексы измерительно-вычислительные ТН-01 модификации 03 состоят из шкафа ИВК взрывозащищенного исполнения не ниже класса 1Ex d IIA T3, построенного на базе двух наборных крейтов (корзин контроллеров с модулями ввода-вывода), работающих в режиме нагруженного резерва на уровне входных сигналов, и имеющего два монитора. Один монитор установлен на лицевой двери шкафа, второй монитор может устанавливаться в шкафу ИВК или в шкафу системы автоматики.

Комплексы измерительно-вычислительные ТН-01 модификаций 10 и 12 состоят из шкафа ИВК, построенного на базе двух наборных крейтов (корзин контроллеров с модулями ввода-вывода), работающих в режиме нагруженного резерва на уровне входных сигналов, и имеющего два монитора на лицевой двери шкафа, а также дополнительного наборного крейта (корзины контроллера с модулями ввода-вывода) и автоматизированного рабочего места оператора (для модификации 12).

Комплексы измерительно-вычислительные ТН-01 модификаций 11 и 13 состоят из шкафа ИВК, построенного на базе одного крейта (корзины контроллера с модулями ввода-вывода) и имеющего один монитор на лицевой двери шкафа, а также дополнительного наборного крейта (корзины контроллера с модулями ввода-вывода) и автоматизированного рабочего места оператора (для модификации 13).

Комплекс измерительно-вычислительный ТН-01 размещается в запираемом шкафу.

Комплексы измерительно-вычислительные ТН-01 обеспечивают вычисления:

• - температуры нефти и нефтепродуктов;

• - избыточного давления нефти и нефтепродуктов;

• - объемного/массового расхода нефти и нефтепродуктов;

• - вязкости нефти;

• - содержания воды в нефти;

• - содержания серы в нефти;

• - объема и массы брутто нефти, объема и массы нефтепродуктов;

• - массы нетто нефти;

• - средневзвешенных значений температуры нефти и нефтепродуктов;

• - средневзвешенных значений избыточного давления нефти и нефтепродуктов;

• - средневзвешенных значений плотности нефти и нефтепродуктов;

• - средневзвешенных значений вязкости;

• - средневзвешенных значений содержания воды;

• - средневзвешенных значений содержания серы;

• - плотности нефти и нефтепродуктов в рабочих условиях;

• - плотности нефти и нефтепродуктов, приведенной в соответствии с Р 50.2.076-2010 «Рекомендации по метрологии. ГСИ. Плотность нефти и нефтепродуктов. Методы расчета. Программа и таблицы приведения» к стандартным условиям (температура 15 °С и 20 °С, избыточное давление 0 МПа);

• - объема нефти и нефтепродуктов, приведенного к стандартным условиям (температура 15 °С и 20 °С, избыточное давление 0 МПа).

Комплексы измерительно-вычислительные ТН-01 выполняют следующие функции:

• - обработку результатов измерений при проведении поверки преобразователей расхода в соответствии с МИ 1974-2004 «Рекомендация. ГСИ. Преобразователи расхода турбинные. Методика поверки», МИ 3287-2010 «Рекомендация. ГСИ. Преобразователи объемного расхода. Методика поверки», МИ 3380-2012 «ГСИ. Преобразователи объемного расхода. Методика поверки на месте эксплуатации поверочной установкой», МИ 3233-2009 «Рекомендация. ГСИ. Преобразователи расхода жидкости ультразвуковые серий DFX-MM, DFX-LV фирмы «Metering & Technology SAS», Франция». Методика поверки установками поверочными трубопоршневыми», МИ 3265-2010 «Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации», МИ 3266-2010 «Рекомендация. ГСИ. Преобразователи объемного расхода эталонные. Методика поверки», МИ 3267-2010 «Рекомендация. ГСИ. Преобразователи объемного расхода. Методика поверки с помощью эталонного преобразователя объемного расхода», МИ 3312-2011 «Рекомендация. ГСИ. Преобразователи расхода жидкости ультразвуковые. Методика поверки комплектом трубопоршневой поверочной установки, поточного преобразователя плотности и счетчиков-расходомеров массовых», МИ 3151-2008 «ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой в комплекте с поточным преобразователем плотности», МИ 3272-2010 «ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности», МИ 32882010 «Рекомендация. ГСИ. Счетчики-расходомеры массовые. Методика поверки комплектом компакт-прувера, преобразователя объемного расхода и поточного преобразователя плотности», МИ 3189-2009 «Рекомендация. ГСИ. Счетчики-расходомеры массовые Micro Motion фирмы «Emerson Process Management». Методика поверки комплектом трубопоршневой поверочной установки или компакт-прувера и поточного преобразователя плотности», ГОСТ Р 8.908-2015 «ГСИ. Средства измерений объемного расхода нефти и нефтепродуктов. Испытания, поверка и калибровка с применением трубопоршневых поверочных установок», МИ 3234-2010 «Рекомендация. ГСИ. Преобразователи расхода ультразвуковые. Методика поверки установками поверочными на базе компакт-прувера с компаратором»;

• - обработку результатов измерений при проведении поверки поверочных установок в соответствии с МИ 3155-2008 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерника и объемного счетчика», МИ 2974-2006 «Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором»;

• - обработку результатов измерений при проведении поверки поточных преобразователей плотности в соответствии с МИ 2816-2012 «Рекомендация. ГСИ. Преобразователи плотности поточные. Методика поверки на месте эксплуатации»;

• - обработку результатов измерений при проведении контроля метрологических характеристик поточных преобразователей плотности в соответствии с МИ 3532-2015 «Рекомендация. ГСИ. Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти»;

• - обработку результатов измерений при проведении контроля метрологических характеристик поточных вискозиметров в соответствии с И-17.060.00-ЦМО-008-14 «Инструкция. Поточный вискозиметр. Методика контроля метрологических характеристик по результатам испытаний точечной пробы в химико-аналитической лаборатории»;

• - обработку результатов измерений при проведении контроля метрологических характеристик поточных влагомеров в соответствии с И-17.060.00-ЦМО-009-14 «Инструкция. Поточный влагомер. Методика контроля метрологических характеристик по результатам испытаний точечной пробы в химико-аналитической лаборатории»;

• - управление электроприводом исполнительного механизма поверочной установки (четырехходового крана) и приводами автоматических пробоотборников (для модификаций 10, 11, 12 и 13).

Общий вид средства измерений представлен на рисунке 1.

уТМИСИМТЬ

л-

I

а) модификация 01, 10, 12

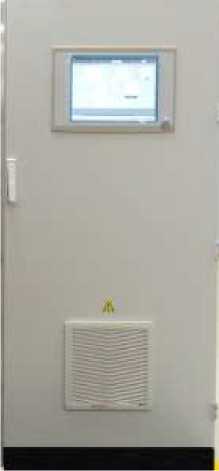

б) модификация 02, 11, 13

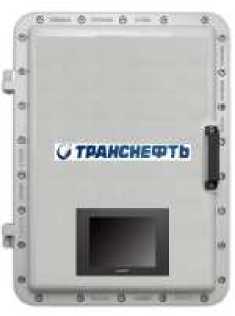

Рисунок 1 - Общий вид средства измерений

Пломбировка комплекса измерительно-вычислительного ТН-01 осуществляется нанесением знака поверки в соответствии с требованиями к пломбированию, изложенными в описаниях типа на средства измерений, входящие в состав комплекса измерительновычислительного ТН-01, и давлением на свинцовую (пластмассовую) пломбу, установленную на проволоке, пропущенной через существующие технологические отверстия в монтажной плате шкафа.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

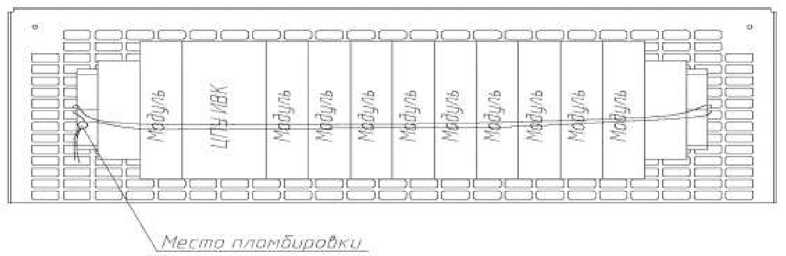

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки контроллера программируемого логического REGUL RX00

В комплексах измерительно-вычислительных ТН-01 применяется встроенное программное обеспечение (ПО). ПО имеет разделение на метрологически значимую часть и метрологически незначимую часть.

ПО комплекса измерительно-вычислительного ТН-01 предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, содержания воды, содержания серы, плотности, вязкости, вычислений расхода и количества нефти и нефтепродуктов, индикации результатов измерений, сохранения результатов измерений и настроек комплекса измерительно-вычислительного ТН-01 в архивах, настройки и проведения диагностики комплекса измерительно-вычислительного ТН-01.

Комплекс измерительно-вычислительный ТН-01 создает и хранит данные двухчасовых, сменных, суточных и месячных отчетов, паспортов качества нефти и валовых актов приема-сдачи нефти и нефтепродуктов.

Комплекс измерительно-вычислительный ТН-01 обеспечивает защиту от несанкционированного доступа к ПО. Защита реализуется при помощи многоуровневой системы паролей.

Уровень защиты метрологически значимой части ПО комплекса измерительновычислительного ТН-01 «высокий» в соответствии с Р 50.2.077-2014 «Рекомендации по метрологии. ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные программного обеспечения

Продолжение таблицы 1

Продолжение таблицы 1

Окончание таблицы 1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку, закрепленную на внутренней стороне двери каждого шкафа, с помощью специализированного струйного принтера с термическим закреплением печати, и на нижнюю часть титульных листов руководства по эксплуатации и паспорта по центру типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 0509-14-2016 «Инструкция. ГСИ. Комплексы измерительновычислительные ТН-01. Методика поверки», утвержденному ФГУП «ВНИИР»

• 29 ноября 2016 г.

Основные средства поверки:

• - рабочий эталон единицы силы постоянного электрического тока 1-го разряда по ГОСТ 8.022-91 в диапазоне значений от 4 до 20 мА;

• - рабочий эталон единицы частоты по ГОСТ 8.129-2013 в диапазоне значений от 1 до 15000 Гц.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик средства измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке комплекса измерительновычислительного ТН-01, а также на пломбы в соответствии с требованиями к пломбировке, изложенными в описаниях типа на средства измерений, входящие в состав комплекса измерительно-вычислительного ТН-01, и давлением на свинцовую (пластмассовую) пломбу, установленную на проволоке, пропущенной через существующие технологические отверстия в монтажной плате шкафа, в соответствии с рисунком 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до

• 30 А

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ Р 8.674-2009 ГСИ. Общие требования к средствам измерений и техническим системам и устройствам с измерительными функциями

ГОСТ Р 8.883-2015 ГСИ. Программное обеспечение средств измерений. Алгоритмы обработки, хранения, защиты и передачи измерительной информации. Методы испытаний

АКТН.421000.600ТУ Комплексы измерительно-вычислительные ТН-01. Технические условия

Акционерное общество «Транснефть - Верхняя Волга»

(АО «Транснефть - Верхняя Волга»)

ИНН 5260900725

Адрес: 603028, г. Нижний Новгород, Комсомольское шоссе, д. 4 а

Юридический адрес: 603950, г. Нижний Новгород, пер. Гранитный, 4/1

Телефон: (831) 438-22-00, факс: (831) 438-22-05

Web-сайт: http://vvmn-nn.transneft.ru

E-mail: referent@tvv.transneft.ru

Акционерное общество «Транснефть - Метрология»

(АО «Транснефть - Метрология»)

ИНН 7723107453

Адрес: 127254, г. Москва, ул. Добролюбова, д. 16, корп. 1

Телефон: (495) 950-87-00, факс: (495) 950-85-97

Web-сайт: www.centermo.transneft.ru

E-mail: cmo@cmo.transneft.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: (843) 272-70-62, факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015.
