МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

08 февраля 2024 г.                                                               №     344

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

• 2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи

сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906, и настоящим приказом.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\______—______

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ «___»   февраля    2024 Г. № 344

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию и метрологии от «08» февраля 2024 г. № 344

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы контактного угла оптические ОСА

Анализаторы контактного угла оптические ОСА (далее - анализаторы) предназначены для измерений контактного угла.

Принцип действия анализаторов основан на фиксации изображения капли определенной жидкости, нанесенной на твердую поверхность исследуемого образца, и графическом методе измерения контактного угла. В научно-технической литературе: контактный угол - это угол смачивания или краевой угол смачивания между поверхностями жидкость-газ и твердое тело - жидкость.

Анализатор состоит из предметного столика для приведения образца в заданное положение, светосильного измерительного объектива с 6-и кратным увеличением, бесступенчатым внутренним фокусом и регулируемым углом наблюдения, видеоизмерительной системы с USB-камерой, безгистерезисного освещения с постоянно регулируемой интенсивностью и системы прямой дозировки жидкости для использования одно- и многоразовых шприцов и капилляров в комбинации с электронным дозирующим модулем.

Анализаторы выпускаются следующих модификаций: ОСА 15ЕС, ОСА 15LJ, OCA 25, ОСА 25L, OCA 25LHT, ОСА 50, ОСА 200, которые отличаются функциональностью, степенью автоматизации и предназначены для измерений образцов различной природы и размера. Анализаторы выдают показания поверхностной энергии и поверхностного натяжения жидкостей и других параметров в зависимости от модификации.

Каждый экземпляр анализаторов имеет серийный номер, расположенный на идентификационной табличке на задней панели источника света средства измерений. Серийный номер имеет буквенно-цифровой формат и наносится травлением, гравированием, типографическим или иным пригодным способом.

Знак поверки наносится на лицевую панель анализатора.

Общий вид анализаторов, обозначение места нанесения знака поверки представлены на рисунках 1 - 2.

ОСА 25

Место нанесения знака поверки

Рисунок 1 - Общий вид анализаторов контактного угла оптических ОСА

(модификации: ОСА 15ЕС, ОСА 25L, OCA 25)

Место нанесения знака поверки

Место нанесения знака поверки

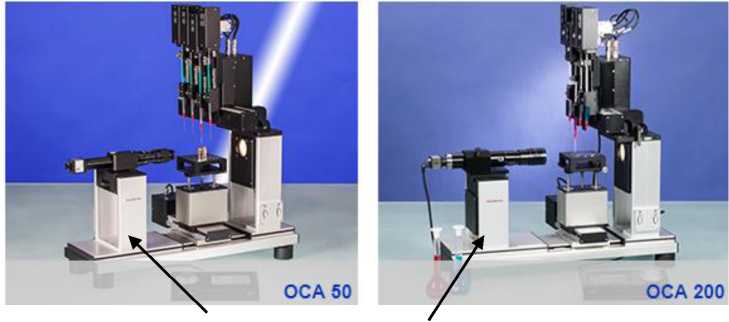

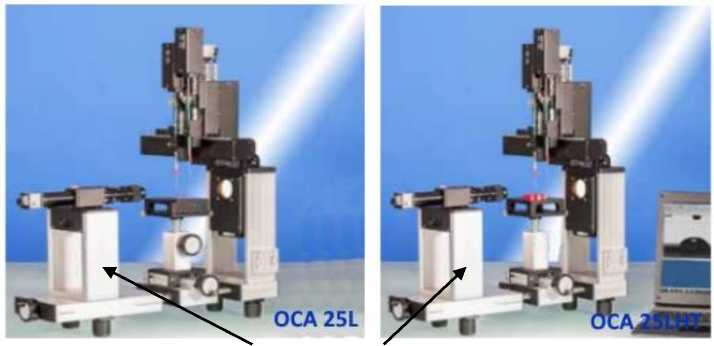

Рисунок 2 - Общий вид анализаторов контактного угла оптических ОСА

(модификации: OCA 25L, OCA 25LHT, OCA 50, OCA 200)

Пломбирование анализаторов не предусмотрено.

Анализаторы оснащены внешним программным обеспечением SСА20 Software for OCA and PCA (далее - ПО), которое представляет собой модульную систему для обработки и анализа изображений. ПО позволяет производить захват изображения и управлять анализатором, обрабатывать изображения, проводить анализ и документирование.

Уровень защиты программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на лицевую панель анализатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерения

приведены в эксплуатационном документе.

Техническая документация изготовителя фирмы DataPhysics Instruments GmbH, Германия.

Фирма DataPhysics Instruments GmbH, Германия

RaiffeisenstraBe 34, D-70794, Filderstadt, Deutschland

Тел.: +49 (0)711 770556-0

Факс: +49 (0)711 770556-99

Web-сайт: www.dataphysics.de

E-mail: info@dataphysics.de

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес:     620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18; факс: (343) 350-20-39

Web-сайт: www.uniim.ru

E-mail:     uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «08» февраля 2024 г. № 344

Лист № 1 Регистрационный № 71185-18 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы автоматизированного ультразвукового контроля АВГУР-Т

Системы автоматизированного ультразвукового контроля АВГУР-Т (далее по тексту -системы) предназначены для измерений глубины залегания дефектов в сварных соединениях, основном материале оборудования, деталей, трубопроводов и прочих изделий из металлов и сплавов.

Принцип действия систем основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме УЗК, отраженных от дефектов и границ материалов.

В системе реализованы режимы двухкоординатного сканирования и однокоординатного сканирования, в том числе TOFD-режим и экспресс-режим с использованием волноводного эффекта распространения упругих волн.

В зависимости от применяемых методик контроля и алгоритмов обработки данных выявление и определение геометрических размеров несплошностей выполняется или непосредственно по A, B, C, D сканам ультразвуковых эхосигналов или по трехмерным изображениям несплошностей, полученным в процессе обработки ультразвуковых эхосигналов. Для получения изображений несплошностей используется когерентная и другие виды обработки эхо-сигналов.

Система состоит из следующих основных частей: управляющего компьютера (ноутбука), блоков системных, программного обеспечения, блока выносного, сканирующих устройств, системы подачи контактной жидкости, комплекта кабелей, преобразователей, ЗИП и принадлежностей. По запросу заказчика системы могут поставляться в различной комплектации.

В системы могут входить/входят блоки системные трех типов:

• • блоки системные БСВ.А5.2U (+Блок ультразвуковой БУЗ.TOFD), БС.А5.2и (+ Блок ультразвуковой БУЗ.TOFD), БС4-А5.2ПК-П - дефектоскопы, работающие с мультиплексированием сигналов от преобразователей;

• • блок системный ДУМ.СК26 - многоканальный дефектоскоп с числом каналов от 2 до 32;

• • блок системный БС.БРД-UT - специализированный четырехканальный дефектоскоп для обнаружения дефектов в пластинах и оболочках при использовании волноводного эффекта распространения упругих волн (экспресс-режим).

Системы оснащаются устройствами сканирования, обеспечивающими перемещение преобразователей относительно поверхности объекта контроля. Устройством сканирования может быть как сканер, способный передвигать преобразователи по объекту контроля, так и специальный стенд для контроля однотипных изделий. На устройстве сканирования может быть установлен предусилитель и мультиплексор.

Блоки системные управляют сканирующим устройством и/или получают сигналы от датчика пути, при проведении сканирования. Принятые ультразвуковые сигналы записываются с привязкой к положению сканирующего устройства относительно поверхности объекта контроля.

Конструктивное исполнение сканирующего устройства зависит от особенностей объекта контроля и предполагаемого метода контроля.

• • По количеству координат сканирования сканирующие устройства могут исполняться: однокоординатными или двухкоординатными.

• • По наличию мультиплексирования сканирующие устройства могут исполняться: с мультиплексированием аналоговых сигналов от преобразователей или без мультиплексирования аналоговых сигналов.

• • По наличию предусилителя после преобразователей сканирующие устройства могут исполняться: с предусилителями или без предусилителей.

• • По способу управления сканирующие устройства могут исполняться: с управлением от блока системного или с независимым управлением (в том числе сканеры, перемещаемые вручную).

• • По способу получения сигналов о положении сканирующие устройства могут исполняться: с датчиками положения или с шаговыми двигателями с определением положения сканера по поданным командам.

Система может эксплуатироваться с контактными или иммерсионными, прямыми, наклонными или комбинированными, совмещенными или раздельно-совмещенными пьезоэлектрическими преобразователями (ПЭП).

Фотография общего вида систем приведена на рисунках 1-4.

Нанесение знака поверки на систему не предусмотрено.

Заводской номер в виде цифрового обозначения наносится типографским способом на табличку или гравировкой на корпус блока системного.

Схема пломбировки от несанкционированного доступа представлена на рисунке 5.

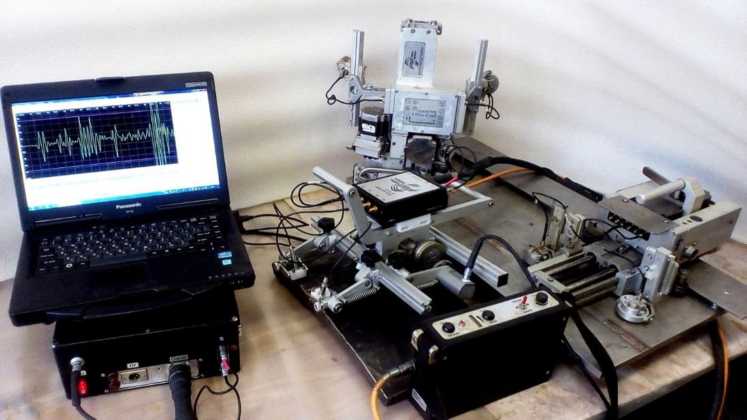

Рисунок 1 - Общий вид систем автоматизированного ультразвукового контроля АВГУР-Т

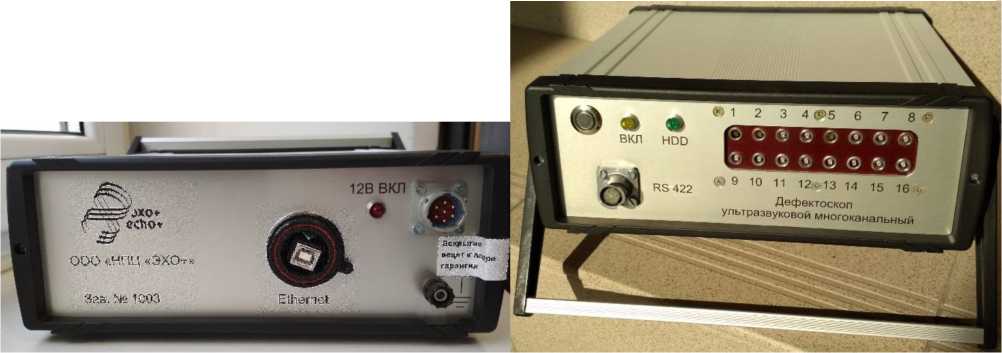

Рисунок 2 - Общий вид блока системного ДУМ.СК26

СКАНЕР

24 448DCV

№ 17063

г эхо* echo*

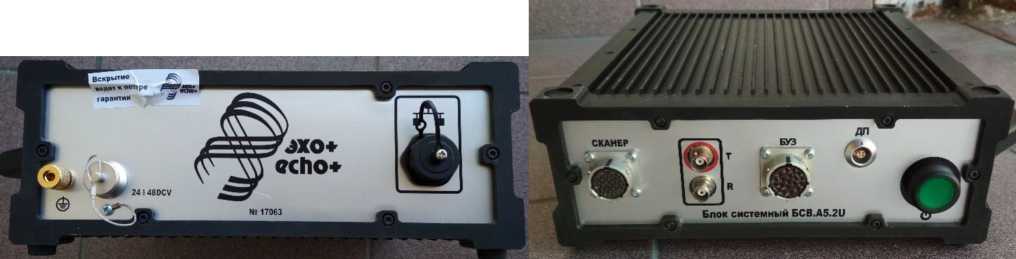

Рисунок 3 - Общий вид блока системного БСВ.А5.2и

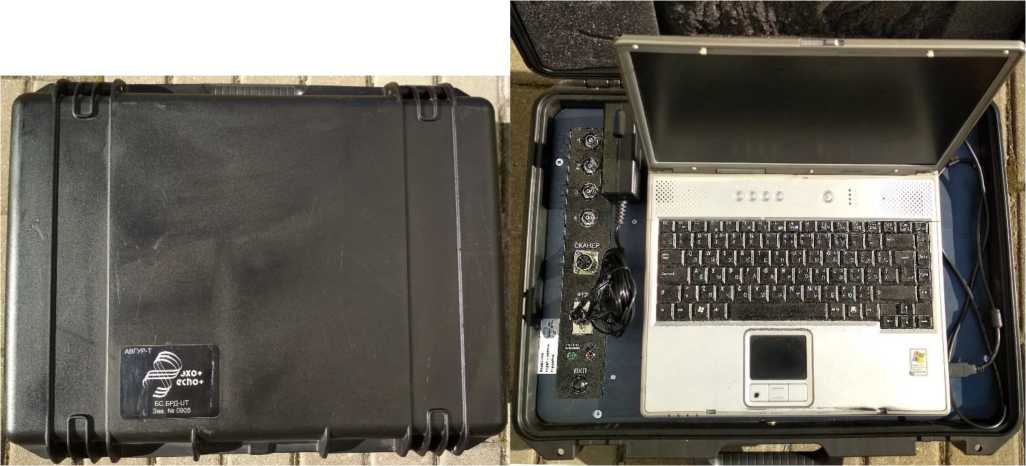

Рисунок 4 - Общий вид блока системного БС.БРД-UT

Место для нанесения пломбы в виде стикера-наклейки

Рисунок 5 - Схема пломбировки и обозначение места нанесения маркировки

Программное обеспечение выполняет функции управления системами, обработки результатов измерений, создания и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени.

Таблица 1 - Идентификационные данные программного обеспечения

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в документе Система автоматизированного ультразвукового контроля АВГУР-Т. Руководство по эксплуатации 183.00.00.00РЭ, разделе «Использование по назначению».

Технические условия «Система автоматизированного ультразвукового контроля АВГУР-Т» 183.00.00.00.00ТУ;

ГОСТ Р 55725-2013 Контроль неразрушающий. Преобразователи ультразвуковые пьезоэлектрические. Общие технические требования.

Общество с ограниченной ответственностью «Научно-производственный центр неразрушающего контроля «ЭХО+» (ООО «НПЦ «ЭХО+»)

ИНН 7706017584

Адрес: 123458, г. Москва, ул. Твардовского, д. 8

Телефон: +7(495) 780-92-50

Web-сайт: www.echoplus.com

E-mail: echo@echoplus.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33; факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-14.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» февраля 2024 г. № 344

Лист № 1 Регистрационный № 74060-19                                            Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители параметров БЛОК-М-К

Измерители параметров БЛОК-М-К (далее - измерители) предназначены для измерений скорости, пройденного пути, а также для отображения сигналов датчиков давления.

Принцип действия измерителей основан на преобразовании электрических импульсов, поступающих от датчиков угла поворота универсальных ДПС-У, и программном вычислении блоком БС7ДПС7М-СЛД24 (или монитором системным МС-04, или монитором системным МС-05) пройденного пути по количеству импульсов, а скорости - по их частоте.

Измерители входят в состав безопасного локомотивного объединенного комплекса масштабируемого БЛОК-М, предназначенного для обеспечения безопасности движения средств подвижного состава и автоматизации процесса расшифровки результатов записи параметров движения и обеспечения достоверности расшифровки.

Измерители выпускаются в трех исполнениях: 01, 02 и 03. Конструкция измерителей в зависимости от исполнения представляет собой: исполнение 01 - три узла, связанных функционально (блок БС-Д11С'/М-СЛ\24, узел безопасности УБ-02 и монитор 7.2); исполнение 02 - один функциональный узел (монитор системный МС-04); исполнение 03 - один функциональный узел (монитор системный МС-05). К измерителям подключаются два датчика угла поворота универсальных ДПС-У (зарегистрированных в Государственном реестре средств измерений под № 18040-09), кинематически связанных с колесными парами средства подвижного состава (далее - СПС), на котором применяются измерители, а также от двух до трех датчиков давления из системы торможения этого СПС.

Измерители выполняют автоматическое измерение и контроль фактической скорости движения и пройденного расстояния (пути). В исполнении 01 блок БС7ДПС7М-СЛД24 вычисляет и передает в линию связи направление вращения обоих датчиков угла поворота, сигналы исправности по каждому и номер выбранного в данный момент датчика, принимает сигналы от датчиков давления. Узел безопасности УБ-02 непрерывно анализирует исправность каналов обоих датчиков. Результаты измерений скорости и пути, а также показания датчиков давления отображаются на мониторе 7.2. В исполнениях 02 и 03 эти функции выполняет моноблок (монитор системный МС-04, монитор системный МС-05).

Метрологические характеристики измерителей обеспечиваются только:

а) при работе с датчиками угла поворота универсальными ДПС-У (ПЮЯИ.468179.001 ТУ) утвержденного типа, имеющими свидетельства о поверке с неистекшими сроками действия;

б) при измерении диаметра бандажа (колеса колесной пары средства подвижного состава) с использованием поверенного средства измерений длины, имеющего абсолютную погрешность измерений длины не более 0,1 мм. Максимальная периодичность контроля диаметра бандажа (колеса колесной пары средства подвижного состава) не более 1 раза в год.

Для защиты от несанкционированного доступа к органам регулирования отдельные винты крепления съемных крышек корпусов измерителей (его составных частей) пломбируются пломбами в виде разрушающихся наклеек с нанесенной предупредительной надписью «Внимание! Не вскрывать».

Общий вид различных исполнений измерителей приведен на рисунке 1.

Схема пломбировки о несанкционированного доступа представлена на рисунке 2.

а) исполнение 01

б) исполнение 02 в) исполнение 03

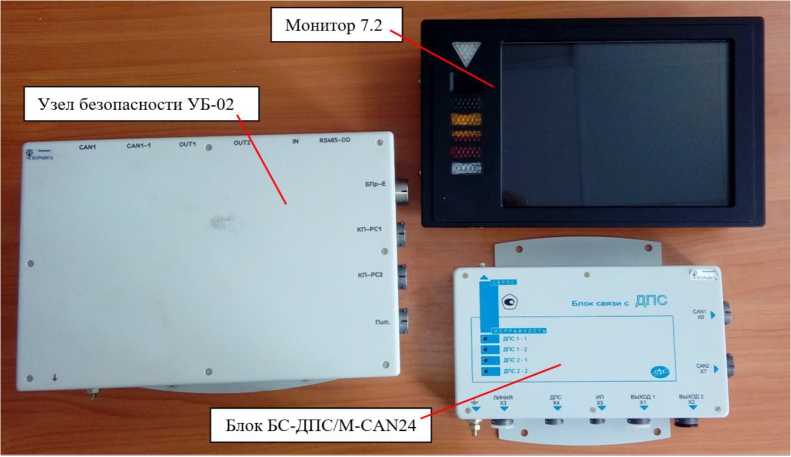

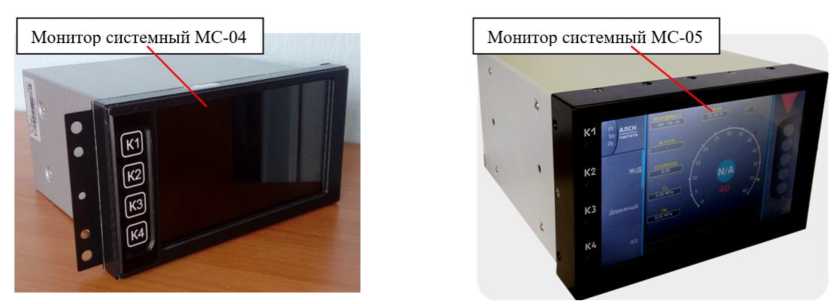

Рисунок 1 - Общий вид средства измерений

Место нанесения заводского номера

Место пломбирования

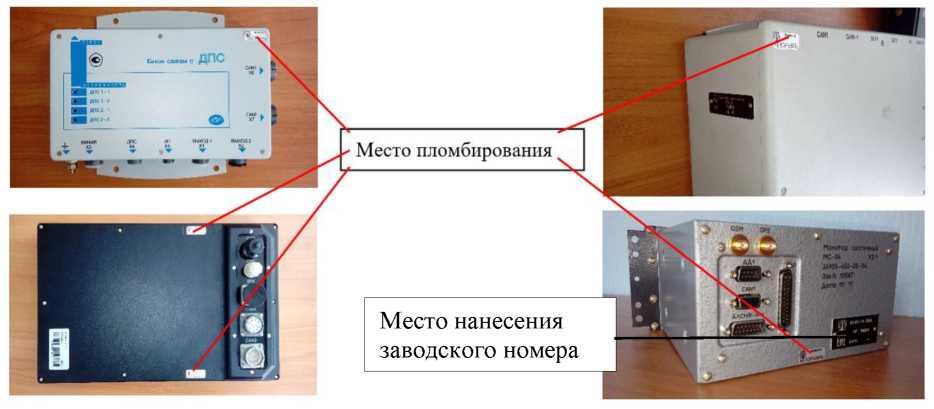

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Измерители имеют внутреннее встроенное программное обеспечение (ПО).

Программное обеспечение (далее — ПО) измерителей - модульное, записывается в энергонезависимую память функциональных узлов при выпуске из производства. В процессе работы ПО не может быть изменено без применения специальных средств. ПО обеспечивает управление режимами работы измерителей и на основе данных, полученных от датчиков угла поворота, рассчитывает фактические значения скорости и расстояния (пути), производит преобразование формата цифрового сигнала датчика давления, отображает результаты на мониторе.

Конструкция устройства исключает возможность несанкционированного влияния на ПО и измерительную информацию. При запуске измерителя в работу автоматически проверяется целостность программных модулей по контрольной сумме. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные (признаки) ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульные листы руководства по эксплуатации и паспортов составных частей печатным способом в левом верхнем углу.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений представлены в эксплуатационном документе.

ПЮЯИ.665235.003 ТУ Измерители параметров БЛОК-М-К. Технические условия.

Федеральное государственное унитарное предприятие «Производственное Объединение «Октябрь» (ФГУП «ПО «Октябрь»)

ИНН 6612001971

Адрес: 623420, Свердловская обл., г. Каменск-Уральский, ул. Рябова, д. 8 Телефон: (3439) 32-22-79 Факс: (3439) 33-96-92

Web-сайт: neywa.ru

E-mail: october@neywa.ru

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон/факс: (343) 350-26-18

Web-сайт: uniim.ru

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
