МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

№     247

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях  (правообладателях)

утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» января 2024 г. № 247

Лист № 1 Регистрационный № 39324-08                                            Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики-регистраторы ЭНКОНТ

Теплосчетчики-регистраторы ЭНКОНТ предназначены для измерения количества тепловой энергии, количества теплоносителя, потребляемых в системах теплоснабжения и теплопотребления, выполнения функций контроля и регистрации параметров теплового и гидравлического режимов эксплуатации этих систем.

Описание средства измерений

Принцип действия теплосчетчиков основан на измерении времени распространения ультразвуковых импульсов в потоке теплоносителя через ультразвуковые преобразователи расхода. Разность времени распространения ультразвуковых импульсов в прямом и обратном направлениях относительно движения теплоносителя преобразуется в зависимости от параметров ультразвуковых преобразователей расхода в значение объемного расхода. Возбуждение ультразвуковых колебаний осуществляется парой пьезоэлектрических преобразователей, образующих измерительный луч.

В состав теплосчетчиков входят следующие компоненты:

- измерительный блок (ИБ);

- ультразвуковые преобразователи расхода (УПР);

- термопреобразователи сопротивления (ТС);

- преобразователи давления (ПД);

- блок питания (БП).

Принцип работы теплосчетчиков-регистраторов ЭНКОН состоит в измерении и преобразовании измерительным блоком сигналов с других составных частей, установленных на прямом и обратном трубопроводах системы теплоснабжения, в значения объемных (массовых) расходов теплоносителя, температур и давлений теплоносителя. По полученным значениям в измерительном блоке производятся вычисления тепловой мощности и тепловой энергии, а также количества теплоносителя, выраженного в массовом или объемных единицах.

В зависимости от количества измерительных лучей ультразвуковые преобразователи расхода могут быть однолучевыми или двухлучевыми.

Ультразвуковые преобразователи расхода выпускаются следующих модификаций:

DxxxE - двухлучевой, поверяемый на эталонной расходомерной установке;

DxxxI - двухлучевой, поверяемый беспроливным методом;

SxxxE - однолучевой, поверяемый на эталонной расходомерной установке

SxxxI - однолучевой, поверяемый беспроливным методом.

Измерение температуры в теплосчетчиках основано на измерении напряжения на чувствительном элементе термопреобразователя сопротивления и дальнейшем преобразовании в фактические значения температуры. Преобразование осуществляется в соответствии с номинальной статической характеристикой термопреобразователя сопротивления по ГОСТ 6651-94.

Измерение давления в теплосчетчиках основано на измерении сигнала силы постоянного тока от преобразователя давления в диапазоне 4-20 мА и преобразовании измеренных значений в фактические значения давления.

Типы термопреобразователей сопротивления и преобразователей давления, которые могут использоваться в составе теплосчетчиков указаны в таблице 1.

Т а б л и ц а 1

Измерительный блок теплосчетчика регистрирует в энергонезависимых архивах:

• •    время работы;

• •    840 среднечасовых и 90 среднесуточных значений измеренных температур теплоносителя;

•    840 среднечасовых значений измеренных давлений теплоносителя;

каждый месяц.

• нештатные ситуации.

Все измеренные, расчетные, установочные и архивированные параметры выводятся на индикацию.

Теплосчетчики могут передавать в системы централизованного учета энергоносителей информацию об измеренных и зарегистрированных параметрах теплоносителя по цифровым каналам связи с помощью стандартных устройств.

Теплосчетчики позволяют обслуживать до 4-х трубопроводов на источнике теплоты или в системе теплопотребления и вести учет тепловой энергии по двум независимым теплообменным контурам. Алгоритмы вычисления тепловой энергии в зависимости от вида контролируемой системы могут устанавливаться потребителем на месте эксплуатации по любому из уравнений, не противоречащим МИ 2412-97 и “Правилам учета тепловой энергии”.

В зависимости от режимов эксплуатации открытых и закрытых систем теплоснабжения и от вида модификации ультразвуковых преобразователей расхода теплосчетчики соответствуют классам А, В и С по ГОСТ Р 51649-2000 и уравнениям измерения тепловой энергии по МИ 2412-97.

Т а б л и ц а 2

Программное обеспечение теплосчетчиков-регистраторов «Энконт» является встроенным. Всё программное обеспечение теплосчетчиков является метрологически значимым.

Вывод данных с измерительного блока теплосчетчика на внешние устройства осуществляется по цифровому интерфейсу RS-485. Имеется два режима передачи данных: чтение архивов и передача данных по протоколу DCON. Теплосчетчик способен передавать текущие параметры в формате, соответствующем спецификации MODBUS.RTU. Это позволяет получать данные с расходомера, используя стандартное программное обеспечение, поддерживающее данный протокол.

Т а б л и ц а 3 - Идентификационные данные программного обеспечения

Метрологические характеристики теплосчетчиков нормированы с учетом влияния программного обеспечения.

Уровень защиты ПО теплосчетчиков-регистраторов ЭНКОНТ от непреднамеренных и преднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

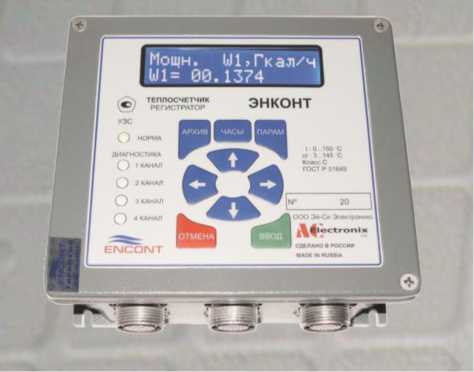

Рисунок 1 - Общий вид теплосчетчиков с пломбированием

Пломбирование осуществляется с помощью фирменной наклейки.

Диаметры условного прохода и расходы соответствуют таблице 4.

Т а б л и ц а 4

П р и м е ч а н и е - В диапазоне расходов меньше Gmin, погрешности теплосчетчика при измерении расходов, тепловой энергии не нормируются. Glim - наименьший расход, фиксируемый теплосчетчиком.

Пределы допускаемой относительной погрешности теплосчетчиков по каналам измерения массового и объемного расхода теплоносителя соответствуют таблице 5.

Т а б л и ц а 5

Пределы допускаемой абсолютной погрешности теплосчетчиков при измерении температуры Дт и разности температур Дд соответствуют значениям, указанным в таблице 6.

Т а б л и ц а 6

Пределы допускаемых относительных погрешностей теплосчетчиков при измерении тепловой энергии в открытых системах теплоснабжения соответствуют значениям, указанным в таблице 7.

Т а б л и ц а 7

Погрешности пронормированы для предельных режимов : txe = +5^оС и 0,02 < к < 0,13;

где к = (t под - Ьбр) / t под. Измерение расхода теплоносителя идущего на разбор осуществляется на основе измерений расхода в подающем и обратном трубопроводах: fmax ^=Мобр^/Мпод

Знак «-« означает,что погрешность не нормируется.

Пределы допускаемых относительных погрешностей 5q теплосчетчиков при измерении тепловой энергии в закрытой системе теплоснабжения соответствуют значениям, указанным в таблице 8.

Т а б л и ц а 8

П р и м е ч а н и е - Значения в скобках соответствуют при применении в составе

теплосчетчиков термопреобразователей сопротивления класса B, без скобок -класса A.

Пределы допускаемой относительной погрешности теплосчетчика при измерении избыточного давления составляют ± 2,0%:

• в диапазоне измеряемого давления от 0,26 Pmax до Pmax, при использовании ПД с классом точности 0,5;

• •   в диапазоне измеряемого давления от 0,13 Pmax до Pmax, при использовании ПД с классом точности 0,25.

Пределы допускаемой относительной погрешности теплосчетчика при измерении времени наработки составляют ±0,1%.

Пределы допускаемых относительных погрешностей ИБ составляют:

• •   при измерении объемного (массового) расхода -  ±0,4%, при вычислении

объема (массы) - ±0,5% во всем диапазоне измеряемых расходов;

• •   при преобразовании сигналов постоянного тока от преобразователей давления -±0,5% во всем диапазоне измеряемых давлений;

• при вычислении количества тепловой энергии и тепловой мощности - ±0,2%. Пределы допускаемых абсолютных погрешностей ИБ составляют:

• • УПР (Ду 15...Ду1000)

Масса, кг, не более

• • ИБ

  2,5

  1,2.700

  50000

  12

  от +5 до +50 от -40 до +60

  93

  от 84,0 до 107,0

• • УПР (Ду 15...Ду1000)

Средняя наработка на отказ ИБ теплосчетчиков, ч, не менее Полный средний срок службы теплосчетчика, лет, не менее Условия эксплуатации:

• • температура окружающего воздуха, ^оС

для ИБ, ТС, ПД, БП

для УПР

• • относительная влажность при +35^оС и более низких температурах без конденсации влаги, %, не более

• • атмосферное давление, кПа

• теплоноситель с характеристиками:

наибольшая температура, ^оС, до                          +200

максимальная скорость, м/с, до                            10

избыточное давление, МПа, до                          2,5

число Рейнольдса для потока, не менее 5000 вода по СанПиН 4723-88, ГОСТ Р 51232-98, либо другая звукопроводящая жидкость

• • полное заполнение трубопровода теплоносителем в месте установки УПР

• • содержание твердых и газообразных веществ в теплоносителе не более 1% от объема в УПР

наносится на лицевую панель ИБ теплосчетчика методом трафаретной печати, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Комплектность теплосчетчиков приведена в таблице 9.

Т а б л и ц а 9

Окончание таблицы 9

Теплосчетчик-регистратор    «ЭНКОНТ». Руководство по эксплуатации.

ЭНКТ.407251.001РЭ

Нормативные и   технические   документы, устанавливающие требования

к теплосчетчикам-регистраторам «ЭНКОНТ»

ГОСТ Р 51649 -2000 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия;

ТУ ЭНКТ.407251.001ТУ Теплосчетчик-регистратор «ЭНКОНТ». Технические условия.

Изготовитель

Общество с ограниченной ответственностью    «Эй-Си   Электроникс»

(ООО «Эй-Си Электроникс»)

ИНН 2129035243

Адрес: 428034, г. Чебоксары, ул. Урукова, д. 17 А, оф. 2

Телефон / факс: +7(8352) 45-81-12

E-mail: us800@mail.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП ВНИИР)

Юридический адрес: 420088, г. Казань, ул.2-я Азинская, д. 7А

Тел.(843) 272-70-62, факс 272-00-32

E-mail: vniirpr@bk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30006-09.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» января 2024 г. № 247

Лист № 1 Регистрационный № 71982-18                                            Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители сопротивления обмоток ИСО-1

Измерители сопротивления обмоток ИСО-1 (далее - измерители) предназначены для измерений активного сопротивления постоянному току электрических цепей, имеющих значительную индуктивность.

Описание средства измерений

Принцип действия измерителей основан на измерении падения напряжения на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего стабилизированного источника тока и вычислении значения сопротивления по закону Ома. Блок измерения отношений сравнивает падение напряжения на объекте измерения с падением напряжения на опорном резисторе, преобразовывает его и выводит результат измерения на цифровой индикатор в единицах электрического сопротивления.

Измерения производятся по 4-х проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников.

В приборе используются форсированные установка тока и рекуперация индуктивного выброса. На время рекуперации включается звуковая и световая индикация, работающая до прекращения тока в цепи.

Прибор питается от внешнего источника питания через защитный диод. Входные цепи прибора также защищены восемью диодами, переключающими индуктивный ток, возникающий при выключении измерительного тока, в цепь питания прибора. Клемма «-» питания соединена с корпусом. Параллельно цепи питания подключен ограничитель индуктивного выброса, ограничивающий напряжение питания на допустимом уровне при штатных значениях тока индуктивного выброса (до 5 А). Для коммутации схемы измерительной цепи используются контакты реле.

Измерители имеют режимы контроля напряжения питания, напряжения на выходе и тока через измеряемый объект. Погрешность измерения указанных величин не нормируется.

Основные узлы измерителей: стабилизированный источник постоянного тока на несколько фиксированных значений, блок измерения отношений напряжения, масштабные усилители, ограничитель индуктивного выброса, цифровой дисплей с подсветкой и подогревом.

Конструктивно приборы выполнены в металлическом корпусе.

На передней панели расположены: цифровой индикатор, клеммы подключения измеряемого объекта, разъем питания, переключатели рода работы и индикаторы.

На задней панели по отдельному заказу могут располагаться: предохранитель питания, разъемы, дублирующие клеммы питания и клеммы подключения измеряемого объекта (при установке прибора в стойке).

Измерители относятся к ремонтируемым и восстанавливаемым изделиям.

Для предотвращения несанкционированного доступа к внутренним частям измерителя осуществляется пломбировка мастикой головки одного из винтов крепления задней панели или разрушающейся наклейкой стык боковых поверхностей корпуса.

Общий вид измерителей представлен на рисунках 1 - 2.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Измеритель сопротивления обмоток ИСО-1

* 20 Q (250тА)

(25тА)

РЕЖИМ

УСТ. НУЛЯ

ПАМЯТЬ

ИЗМЕРЕНИЕ ВКЛ./ОТКЛ.

НАГРУЗКА ОТКЛ. ВКЛ.

ГАШЕНИЕ ПОЛЯ

Отключение соединительных проводов только гк включения индикат ‘НАГРУЗКА ОТКЛ.’

ЗАЩИТА ДЕФЕКТ _{подогрЕВ} СЕТИ     ЦЕПИ "

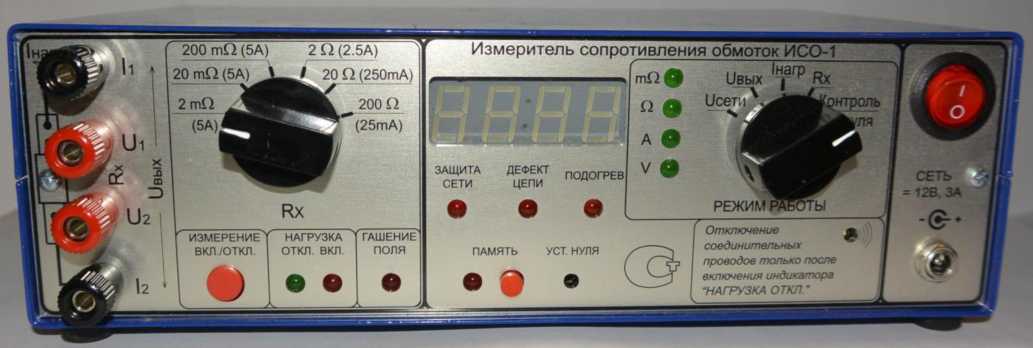

Рисунок 1 - Общий вид измерителей сопротивления обмоток ИСО-1. Вид спереди

Место пломбировки

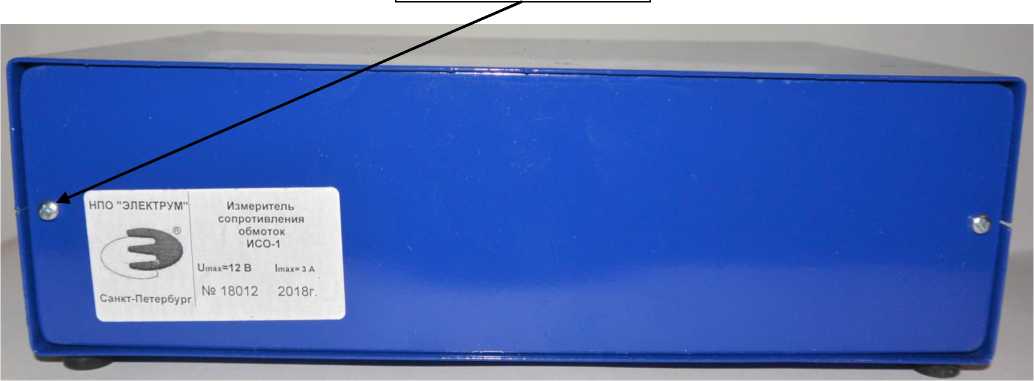

Рисунок 2 - Общий вид измерителей сопротивления обмоток ИСО-1. Вид сзади. Схема пломбировки от несанкционированного доступа

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждые 10 °С не более половины предела допускаемой основной погрешности.

Таблица 2 - Основные технические характеристики

наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 3 - Комплектность средства измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;

ТУ 4221-001-20500673-2001 Измерители сопротивления обмоток ИСО-1. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение «ЭЛЕКТРУМ» (ООО «НПО «ЭЛЕКТРУМ»)

ИНН 7804555573

Юридический адрес: 195197, г. Санкт-Петербург, вн.тер.г. муниципальный округ Финляндский округ, пр-кт Полюстровский, д. 59, лит. Й, кв. помещ. 305

Испытательный центр Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35, 36 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» января 2024 г. № 247

Лист № 1 Регистрационный № 58795-14                                            Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки спектрометрические рентгеновского и гамма-излучения сцинтилляционные DIGIBASE

Установки спектрометрические рентгеновского и гамма-излучений сцинтилляционные DIGIBASE (далее установки DIGIBASE) предназначены для измерения энергии фотонов рентгеновского и гамма-излучения, спектрального состава.

Конструктивно установки DIGIBASE состоят из:

• - многоканального цифрового анализатора (МКА) DIGIBASE, DIGIBASE-E;

• - блока детектирования (БД) моделей:

• - сцинтилляционные детекторы моделей NaI(Tl) серий 905-1, 905-3, 905-4 (St.Gobain) и серий XSY (X,Y- размеры детектора, Scionix);

• - сцинтилляционные детекторы моделей LaBr3(Ce) серий LABR-1,5x1,5 (St.Gobain Part No.2-4-6115), LABR-2x2 (St.Gobain Part No.2-4-6288) и серий XSY (X,Y-размеры детектора, Scionix);

• - устройства перемещения с механической системой позиционирования детектора, лазерным дальномером и съемными коллиматорами, или настольной низкофоновой свинцовой защиты LEAD SHIELD G-5.

Принцип действия установки основан на преобразовании энергии гамма - квантов в чувствительном объеме детектора в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и обработкой многоканальным амплитудным анализатором. В процессе регистрации сцинтилляционным детектором гамма-излучения, испускаемого радионуклидами, присутствующими в среде или образце, происходит получение спектра амплитудного распределения и выделения в спектре пиков полного поглощения (ППП) гамма -квантов. По положению ППП в спектре определяют энергию гамма - квантов Ei (спектрометр предварительно градуируют по энергии с помощью образцовых источников гамма излучения), по значениям энергий Ei идентифицируют радионуклиды, присутствующие в среде или образце. Определяют скорости счета импульсов в пиках полного поглощения.

Определение активности (удельной, объемной) гамма-излучающих радионуклидов в счетных образцах, а также измерение содержания гамма-излучающих радионуклидов в средах и образцах с недостаточно известными свойствами поглощения гамма-излучения производится при наличии аттестованных методик измерений. Расчет активности радионуклидов, присутствующих в образце, проводят по скоростям счета импульсов в ППП.

Обработка результатов измерений, управление процессами регистрации и накопления спектров гамма-излучения обеспечиваются компьютером с программным обеспечением (далее - ПО) Maestro-32.

Установки могут быть использованы как в условиях стационарных, так и передвижных лабораторий.

Установки выпускаются следующих модификаций:

- DIGIBASE в переносном варианте без защиты со сцинтилляционными детекторами всех моделей;

- DIGIBASE CART со сцинтилляционными детекторами всех моделей и колесной тележкой с коллиматором, системой позиционирования и лазерным дальномером;

• - DIGIBASE FOOTGUARD со сцинтилляционными детекторами всех моделей и настольной низкофоновой защитой LEAD SHIELD G-5.

Установки DIGIBASE обладают следующими возможностями:

• -  полный компьютерный контроль всех функций спектрометра через порты USB (для модели DIGIBASE), Ethernet (для модели DIGIBASE-E);

• -  набор цифровых фильтров;

• -  функция LIST анализа времени прихода импульсов.

Внешний вид модификаций установок и схема пломбировки приведены на рисунках 1, 2, 3.

Места пломбировки

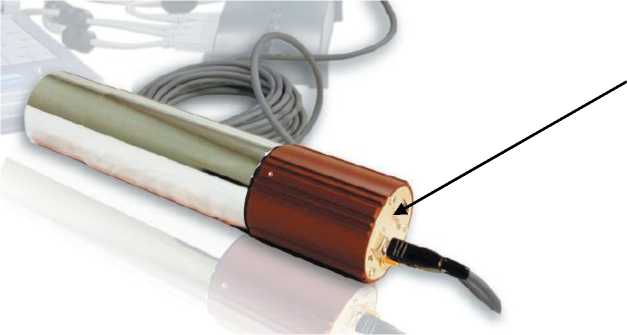

Рисунок 1 - Внешний вид установки DIGIBASE

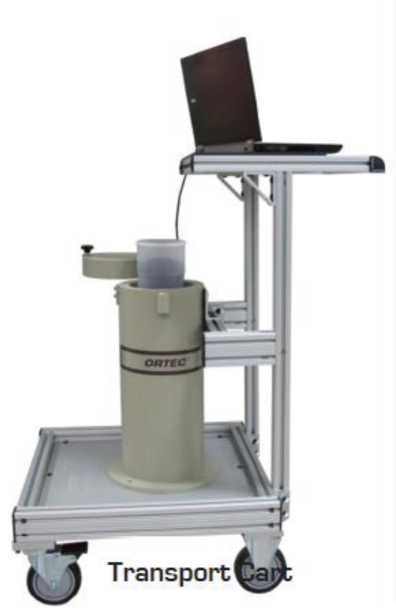

В случае использования в стационарном варианте размещения (рисунок 2), блок детектирования с МКА DIGIBASE размещается внутри настольной низкофоновой защиты LEAD SHIELD G-5 для повышения чувствительности за счет снижения уровня внешнего гамма-фона.

Рисунок 2 - Внешний вид установки DIGIBASE FOODGUARD в комплектации с настольной низкофоновой защитой LEAD SHIELD G-5 и тележкой FGCART.

На стойках передвижной платформы (рисунок 3) размещены устройства подъема и поворота, служащие для наведения блока детектирования на измеряемый объект. На полках передней стойки размещены ноутбук. БД с многоканальным цифровым анализатором DIGIBASE размещены внутри свинцовой защиты с коллиматором. На боковой поверхности блока свинцовой защиты с коллиматорами размещен лазерный дальномер-указатель, служащий для точного наведения блока детектирования на измеряемый объект и измерения расстояния до измеряемого объекта. Внешний вид съемных коллиматоров приведен на рисунке 4.

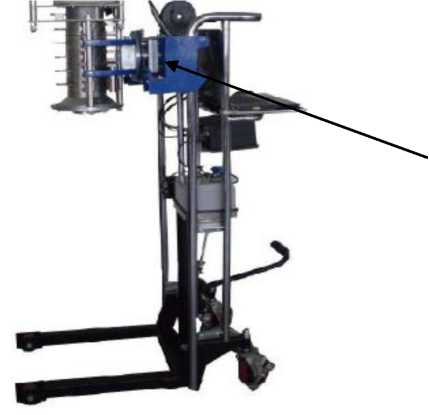

Рисунок 3 - Внешний вид установки DIGIBASE CART в комплектации с системой перемещения, позиционирования и коллиматорами.

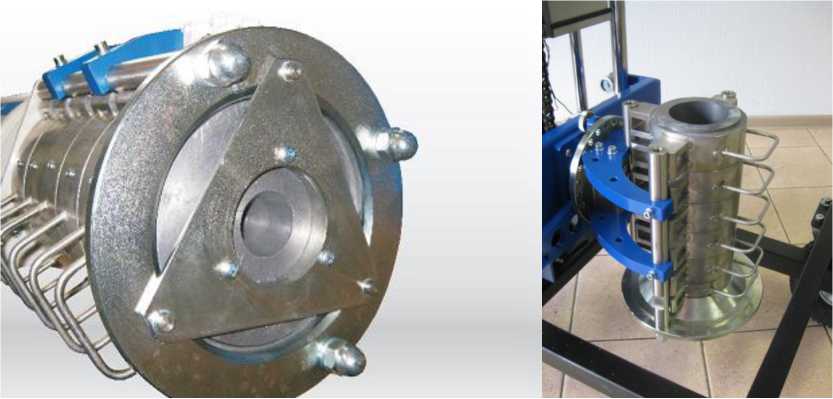

Рисунок 4 - Внешний вид съемных коллиматоров толщиной 100 мм и 50 мм для модификации DIGIBASE CART.

Установки DIGIBASE оснащены ПО Maestro-32. ПО осуществляет управление МКА, контроль системы сбора данных, автоматизацию измерений и градуировку установки DIGIBASE по энергии гамма-квантов. ПО включает систему подсказок в режиме реального времени и защиту меню оператора паролем. ПО работает на платформе Windows 2000/XP/7. Связь аппаратных средств МКА с системой осуществляется по сети USB, Ethernet или через серийный порт.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Примечание: Контрольная сумма файла относится к текущей (6.08) версии ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.

Совместимым ПО управления анализатором и количественного анализа гамма-спектров являются ЛСРМ-СПОРО, Spectraline Lite, Spectraline Custom, Spectraline Ultimate, Spectraline NM, Spectraline BG, Nuclide Master, Nuclide Master Plus, Effmaker, ScintiVision, NAISS, Identify. При комплектации совместимым ПО в сопроводительной документации должны быть указаны его идентификационные данные.

Метрологические и технические характеристики Метрологические и технические характеристики установок приведены в таблице 2.

Таблица 2

Лист № 6 Всего листов 8 Габаритные размеры и масса установок приведены в таблице 3.

Таблица 3

Примечания: ¹⁾ - (диаметр х длина), мм;

²⁾ - (диаметр х высота), мм;

Знак утверждения типа наносится типографическим способом на титульный лист руководства по эксплуатации «Установка спектрометрическая рентгеновского и гамма-излучения сцинтилляционная DIGIBASE», на титульный лист паспорта DIGIBASE ПС и на корпус составляющих установки DIGIBASE путем помещения специальной наклейки.

Комплект поставки установки DIGIBASE приведен в таблице 4.

Таблица 4

Примечания:

• ¹⁾ - состав и вариант исполнения согласуется с заказчиком при заказе.

• ²⁾ - поставляется в виде дистрибутива на компакт диске.

• ³⁾ - поставляется по требованию заказчика.

Методика измерений представлена в документе «Установка спектрометрическая рентгеновского и гамма-излучений сцинтилляционная DIGIBASE. Руководство по эксплуатации».

ГОСТ 4.59-79 «Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей»;

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;

ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров»;

ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»;

Техническая документация фирмы-изготовителя.

AMETEK Advanced Measurement Technology (тм ORTЕC), США

Адрес: 801 South Illinois Avеnuе, Oak Ridgе, TN, USA

Тел.: 865-482-4411

Факс: 865-483-0396

AMETEK Advanced Measurement Technology (тм ORTЕC), США

Адрес: 801 South Illinois Avеnuе, Oak Ridgе, TN, USA

Тел.: 865-482-4411

Факс: 865-483-0396

E-mail: Christian.saidler@ametek.com

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Российский Федеральный Ядерный Центр - Всероссийский научно- исследовательский институт технической физики имени академика Е.И.Забабахина» (ГЦИ СИ ФГУП «РФЯЦ-ВНИИТФ им. академ. Е.И.Забабахина») Адрес: 456770, Челябинской обл., г. Снежинск, ул. Васильева, д. 13

тел.: (351-46) 3-26-25, 5-43-67, 5-43-67, факс: (351-46) 5-25-40, 5-22-33, 5-59-70 E-mail: omit@vniitf.ru

Уникальный номер записи в реестре аккредитованных лиц № 30086-11.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» января 2024 г. № 247

Регистрационный № 40135-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы влажного газа эталонные РОДНИК-6

Назначение средства измерений

Генераторы влажного газа эталонные РОДНИК-6 (далее - генераторы) предназначены для воспроизведения объемной доли влаги (далее - ОДВ) парогазовой смеси (далее - ПГС) и передачи размера единицы ОДВ рабочим гигрометрам проточного типа при их поверке, калибровке и градуировке.

Генераторы относятся к рабочим эталонам первого разряда по ГОСТ 8.547-2009 и применяются в лабораторных условиях.

Описание средства измерений

Принцип действия генератора основан на использовании метода двух давлений и метода равновесного изотермического насыщения газа влагой над поверхностью льда в динамическом режиме при отрицательной температуре термостатирования насытителя и повышенном давлении газа в нем. Получаемая при этом ОДВ рассчитывается при помощи программного обеспечения внешнего компьютера по измеренным значениям температуры и давления газа в насытителе. Измерительная информация индицируется на мониторе персонального компьютера.

Элементы и узлы генератора размещены в двух основных блоках - блоке измерений и газовом блоке. Узлы газового блока термостатируются в жидкостном криостате. Охлаждение осуществляется в автоматическом режиме путем управляемой подачи жидкого азота через теплообменник криостата.

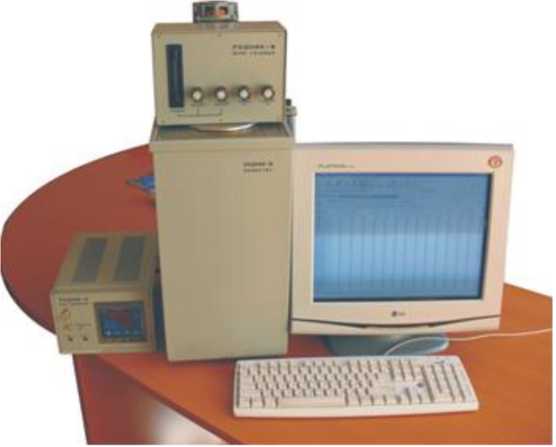

Рисунок - Генератор влажного газа эталонный РОДНИК-6

Диапазон воспроизведения ОДВ от 0,3 до 2000 млн^-1 при температуре в насытителе от минус 70 до 0 °С, абсолютном давлении в насытителе от 0,1 до 1 МПа и расходе ПГС от 0,2 до 2 дм³/мин.

Пределы допускаемой относительной погрешности воспроизведения ОДВ ±1,5 % при абсолютной погрешности измерений температуры не более ±0,05 °С и погрешности измерений давления (приведенной к верхнему пределу диапазона измерений) не более ±0,1 %.

Нестабильность воспроизведения ОДВ в течение 8 ч непрерывной работы не более 3 %. Время установления заданной температуры не более 1,5 ч.

Электрическое питание от сети переменного тока с напряжением (220±22) В и частотой (50±1) Гц;

Потребляемая от электрической сети мощность не более 400 В •А. Габаритные размеры и масса блоков генератора, не более:

• - блок измерений - 345x145x200 мм и 10 кг;

• - криостат - 670x355x350 мм и 20 кг;

• - блок газовый - 600x255x150 мм и 15 кг.

• - Показатели надежности:

• - средняя наработка на отказ не менее 10000 ч;

• - средний срок службы не менее 6 лет;

• - средний срок сохраняемости не менее 2 лет. Условия эксплуатации:

• - температура окружающего воздуха (20±5) °С;

• - относительная влажность окружающего воздуха до 80 %;

• - атмосферное давление от 84 до 106,7 кПа (группа Р1 по ГОСТ Р 52931-2008);

• - отсутствие ударов, тряски и вибрации.

наносят на переднюю панель блока измерений методом сеткографии и на титульные листы руководства по эксплуатации и методики поверки методом ксерокопирования.

В комплект поставки генератора входят:

• - блок газовый 5К5.150.173                                             1 шт.;

• - блок измерений 5К5.427.105                                           1 шт.;

• - криостат 5К8.868.072                                                 1 шт.;

• - комплект запасных частей 5К4.070.261                                 1 компл.;

• - комплект принадлежностей 5К4.072.120                              1 компл.;

• - комплект монтажных частей 5К4.075.138                             1 компл.;

• - руководство по эксплуатации генератора 5К1.550.153 РЭ                1экз.;

• - методика поверки генератора 5К1.550.153 ДП                          1 экз.;

• - комплект схем 5К4.079.056                                           1 компл.;

• - комплект эксплуатационных документов средств измерений,

входящих в генератор                                                1 компл.;

Сведения о методиках (методах) измерений ОДВ приведены в руководстве по эксплуатации 5К1.550.153 РЭ.

Нормативные и технические документы, устанавливающие требования к генераторам влажного газа эталонным РОДНИК-6

ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;

ГОСТ 8.547-2009. ГСИ. Государственная поверочная схема для средств измерений влажности газов;

Генератор влажного газа эталонный  РОДНИК-6.   Технические условия.

ТУ 4215-043-71803530-2007.

Общество с ограниченной ответственностью «Научно-производственное предприятие

ОКБА» (ООО «НПП ОКБА»)

ИНН 3812074890

Юридический адрес: 665821, Иркутская обл., г. Ангарск, мкр. Старо-Байкальск, ул. 2-я Московская, стр. 33а

Тел/факс: (3955) 50-77-92, 53-05-56

E-mail: mail@okba.ru

Web-сайт: www.okba.ru

Общество с ограниченной ответственностью «Научно-производственное предприятие

ОКБА» (ООО «НПП ОКБА»)

ИНН 3812074890

Юридический адрес: 665821, Иркутская обл., г. Ангарск, мкр. Старо-Байкальск, ул. 2-я Московская, стр. 33а

Тел/факс: (3955) 50-77-92, 53-05-56

E-mail: mail@okba.ru

Web-сайт: www.okba.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ») Адрес: 664056, г. Иркутск, ул. Бородина, д. 57

Адрес в Интернете: www.vniiftri.ru

Адрес электронной почты: director@niiftri.irk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-08.
