Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

п/п

Наименование типа

Обозначение

типа

Регистрационный номер в ФИФ

Изготовитель

Правообладатель

Заявитель

Отменяемые сведения

Устанавливаемые сведения

Отменяемые сведения

Устанавливаемые сведения

1

2

3

4

5

6

7

8

9

1.

Системы лазерные автоматизированные трехмерных измерений геометрии изделий сложной формы

ОПТЭЛ

23051-08

Общество с ограниченной ответственностью

«Научно -Внедренческое Предприятие «ОПТЭЛ» (ООО НВП «ОПТЭЛ») Технопарка «Башкортостан» Уфимского государственного авиационного технического университета (УГАТУ), г. Уфа

Общество с ограниченной ответственностью научновнедренческое предприятие «ОПТЭЛ» (ООО НВП «ОПТЭЛ»), г. Уфа

Общество с ограниченной ответственностью научновнедренческое предприятие «ОПТЭЛ» (ООО НВП «ОПТЭЛ») Юридический адрес: 450015, г. Уфа, ул. К. Маркса 46-13

Общество с ограниченной ответственностью научновнедренческое предприятие «ОПТЭЛ» (ООО НВП «ОПТЭЛ»), г. Уфа




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» января 2024 г. № 54

Лист № 1 Регистрационный № 23051-08                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы лазерные автоматизированные трехмерных измерений геометрии изделий сложной формы ОПТЭЛ

Назначение средства измерений

Системы лазерные автоматизированные трехмерных измерений геометрии изделий сложной формы ОПТЭЛ (далее - системы) предназначены для автоматизированных бесконтактных трехмерных измерений изделий сложной формы.

Описание средства измерений

Принцип действия систем основан на применении автоматизированного теневого метода для двухкоординатных измерений геометрических параметров контура изделий и автоматизированного лазерного триангуляционного метода для измерений длины по третьей координате.

В системах используются автоматизированные двухкоординатный и поворотный столы, оснащенные электроприводами, программно управляемыми компьютером.

В состав систем входят оптоэлектронно - механический и электронный блоки. Оптоэлектронно - механический блок выполнен на базе двухкоординатного стола инструментального микроскопа УИМ, ДИП, ИМЦЛ или аналогичных и состоит из:

  • - сканирующего координатного стола с электроприводом и датчиком координат;

  • - поворотного стола с датчиком и шаговым электроприводом поворота,

  • - сканирующих лазерных оптоэлектронных головок (ОЭГ) для контроля геометрических параметров изделий;

  • - лазерной теневой оптоэлектронной головки (ОЭДК) контроля профиля контура и кромок изделия;

  • - дополнительной оснастки для калибровки, и приспособлений для крепления измеряемых изделий (например, лопаток и т.д.) и их быстрой смены.

Электронный блок содержит:

  • - электронный блок для первичной обработки информации с лазерных оптоэлектронных головок, управления электроприводами, оптоэлектронными головками и обеспечения связи с компьютером;

  • - компьютер IBM PC Pentium промышленного исполнения с установленным специализированным программным обеспечением «OPTEL-3D».

Контролируемая поверхность изделий может иметь различные цвет, шероховатость Rа от 3,0 до 0,32 мкм и широкий диапазон углов наклона относительно луча лазера. При измерениях зеркальных поверхностей рекомендуется применение матирующего порошка.

Количество контролируемых сечений изделия при одном измерении не ограничено. Количество контролируемых точек в сечении определяется скоростью и диапазоном сканирования и может составлять до 4000.

Производительность контроля изделия сложной формы определяется количеством сечений, ее размерами и составляет для изделия с размерами 50 х 30 мм в 8-ми сечениях от 20 до 100 шт/час.

Имеется возможность быстрого перехода на измерение другого типоразмера лопатки или другого изделия сложной формы.

Системы ОПТЭЛ изготавливаются в двух исполнения, отличающихся конструкцией и размерами двухкоординатного стола и лазерной измерительной головки.

Виды исполнения систем ОПТЭЛ:

- ОПТЭЛ-1 - на базе двухкоординатного стола микроскопа ИМЦЛ;

- ОПТЭЛ-2 - на базе двухкоординатного стола микроскопа УИМ, ДИП или аналогичных.

Внешний вид систем ОПТЭЛ приведен на рисунках 1 - 2.

Место нанесения знака поверки

Приказ Росстандарта №54 от 15.01.2024, https://oei-analitika.ru

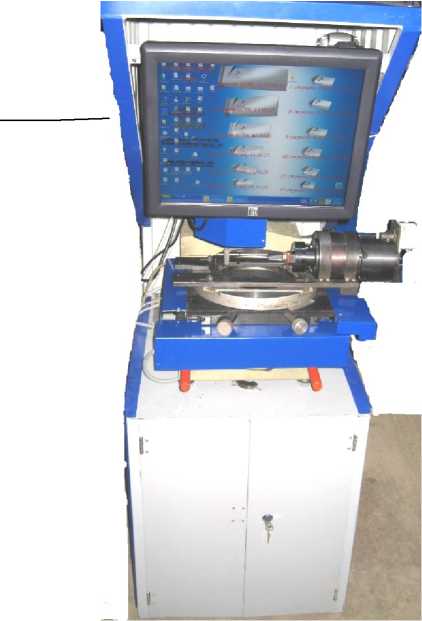

Рисунок 1. Внешний вид системы ОПТЭЛ-1

Место нанесения знака поверки

Приказ Росстандарта №54 от 15.01.2024, https://oei-analitika.ru

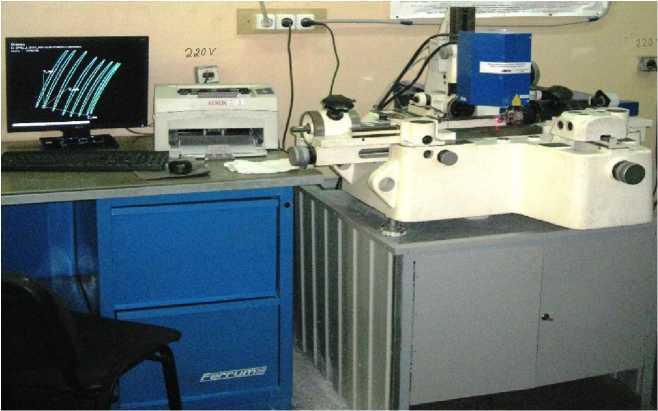

Рисунок 2. Внешний вид системы ОПТЭЛ-2

Программное обеспечение

Системы оснащается специализированным программным обеспечением «OPTEL-3D» (далее - ПО), обеспечивающим проведение автоматических бесконтактных трехмерных измерений изделий сложной формы, регистрации, отображения, документирования и сохранения результатов с передачей их по компьютерной сети и в CAD/CAM-системы.

ПО позволяет:

  • -   вводить типоразмер изделия с клавиатуры с оперативным переходом на другие типоразмеры;

  • -   проводить автоматические измерения;

  • -   определять и вычислять геометрические параметры;

  • -   регистрировать, отображать и хранить результаты измерений в базе данных с фиксацией шифра и номера изделия, партии, данных оператора, даты проведения измерений и др. реквизитов;

  • -   выдавать текстовые, графические и др. протоколы пользователю или передавать в АСУ ТП;

  • -   проводить калибровку и поверку систем.

ПО позволяет измерить, рассчитать и выдать в виде протокола цифровые значения следующих геометрических параметров изделий на каждое сечение:

  • - толщины С1, С2, Смакс профилей сечения;

  • - хорды и угла хорды, величин b1, b2;

  • - смещений профиля относительно чертежного (по нормали или координатам Х, Y) и углов разворота;

  • - радиусов входных (выходных) кромок.

По всем параметрам задаются величины номинала, «допуска +» и «допуска - », вычисляются фактические значения и отклонения.

Измеренная информация представляется в цифровой форме на экране компьютера с возможностью сохранения в базе данных компьютера и распечатки текстовых и графических протоколов на цветном или черно-белом принтере.

ПО содержит всю необходимую справочную информацию и позволяет эксплуатировать систему с минимальной специальной подготовкой.

ПО содержит два программных модуля:

- модуль управления сканирующим устройством, обработки данных, поступающих с датчиков, с вводом в компьютер и программной обработкой;

- модуль обработки информации и выдачи результатов измерений с определением параметров резьбы в виде текстовых и графических протоколов с возможностью передачи их по компьютерной сети в АСУ ТП.

Идентификационные данные ПО

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения

Алгоритм вычисления цифрового идентификатора программного обеспечения

«OPTEL -3D»

версия 8.0, 2009г. -версия10.0, 2013г.

Защита ПО обеспечивается системой разграничения доступа в настройках систем. Пользователи разделены на две категории: общий пользователь и администратор. Данные категории обладают разным уровнем оперативного доступа и специальными паролями, необходимыми для выполнения различных операций.

ПО защищено от копирования специальным ключом.

Уровень защиты СПО систем от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, проводится пломбирование блоков системы.

Метрологические и технические характеристики

Наименование характеристики

Значение

1 Диапазон измерения длины изделия по координате X, мм: - систем на базе микроскопа ИМЦЛ

от 0 до 140

- систем на базе микроскопа УИМ 21(23) или ДИП

от 0 до 190

2 Диапазон измерения ширины изделия по координате Y, мм - систем на базе микроскопа ИМЦЛ

от 0 до 40

- систем на базе микроскопа УИМ 21(23) или ДИП

от 0 до 90

3 Диапазон измерения высоты оптоэлектронной головкой (ОЭГ) по координате Z, мм

от 0 до 40

4 Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм:

- по координате Х и Y

± (2+0,01L*)

- по координате Z

± (10+0,1L*)

5 Разрешающая способность, мм

- по осям X и Y

0,001

- по оси Z

0,002

6 Отклонение от взаимной перпендикулярности, мм - оси лазерного луча ОЭГ и оси Х,

±0,01

- оси лазерного луча ОЭГ и оси Y

±0,01

7 Масса, кг, не более:

- оптико-механического модуля на базе микроскопа ИМЦЛ

80

- оптико-механического модуля на базе микроскопа УИМ 21(23) или ДИП

430

- лазерных оптоэлектронных головок ОЭГ и ОЭДК

4

- электронного блока, включающего системный блок компьютера IBM Pentium

20

8 Габаритные размеры, мм, не более:

- оптико-механического модуля на базе микроскопа ИМЦЛ

750x650x450

- оптико-механического модуля на базе микроскопа УИМ 21(23) или ДИП

1150x1100x710

- лазерных оптоэлектронных головок ОЭГ и ОЭДК

350x200x200

- электронного блока, включающего системный блок компьютера IBM Pentium

600x700x200

9 Параметры питания от сети переменного тока:

- напряжение, В

220 ±10%

- частота, Гц

50+1

10 Условия эксплуатации:

- температура окружающей среды, ° C

от + 18 до + 22

- относительная влажность окружающего воздуха, %

от 40 до 80

- атмосферное давление, кПа

от 84 до 106,7

11 Средний срок службы, лет, не менее

5

L* - измеряемая длина, мм

Знак утверждения типа

наносится методом химической печати на заводскую табличку, закрепленную на оптоэлектронно-механический блок и электронный блок, а также на титульные листы Паспорта и Руководства по эксплуатации типографским способом.

Комплектность средства измерений

№ п/п

Наименование составных частей оборудования

Обозначение

(шифр)

Кол-

во, шт

1

Оптоэлектронно - механический блок

УГКН.401003.700

1

2

Электронный блок

УГКН.401003.700

1

3

Комплект кабелей соединительных

УГКН.401003.700

1

4

Эксплуатационная документация в составе:

  • - Паспорт

  • - Техническое описание

  • - Руководство по эксплуатации

УГКН.401003.700 ПС

УГКН.401003.700 ТО

УГКН.401003.700 РЭ

1

1

1

5

Программное обеспечение, установленное на компьютере

«OPTEL-3D» версия 8.0, 2009г. -версия 10.0, 2013г.

1

6

Методика поверки

МП 2512-0001-2008

1

Методики (методы) измерений

Методика измерений входит в состав Руководства по эксплуатации «Системы лазерные автоматизированные трехмерных измерений геометрии изделий сложной формы ОПТЭЛ» -УГКН.401003.700 РЭ

Нормативные и технические документы, устанавливающие требования к системам лазерным автоматизированным трехмерных измерений геометрии изделий сложной формы ОПТЭЛ

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм;

Технические условия УГКН.401003.700.

Правообладатель

Общество с ограниченной ответственностью научно-внедренческое предприятие

«ОПТЭЛ» (ООО НВП «ОПТЭЛ»)

Юридический адрес: 450015, г. Уфа, ул. К. Маркса, д. 46-13

E-mail: head@nvp-optel.ru

Web-сайт: www.nvp-optel.ru

Изготовитель

Общество с ограниченной ответственностью научно-внедренческое предприятие

«ОПТЭЛ» (ООО НВП «ОПТЭЛ»)

Юридический адрес: 450015, г. Уфа, ул. К. Маркса, д. 46-13

Почтовый адрес: 450000, г. Уфа, ул. К. Маркса, д. 12, УГАТУ, Технопарк «Башкортостан», ООО НВП «ОПТЭЛ»

E-mail: head@nvp-optel.ru

Web-сайт: www.nvp-optel.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Тел.:(812) 251-76-01 Факс: (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: http://www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.
