№687 от 11.04.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31712
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 50900 "Датчики весоизмерительные тензорезисторные МВ" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 687 от 11.04.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ11 апреля 2018 г. № 687
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 50900 «Датчики весоизмерительные тензорезисторные МВ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ЗАО «ВИК «Тензо-М» 21 ноября 2017 г. № 223 приказываю:
-
1. Внести изменения в описание типа на датчики весоизмерительные тензорезисторные МВ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53637-13, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу ГОСТ 8.631-2013 (Приложение ДА), и распространить действие документа на средства измерений, находящиеся в эксплуатации.
-
2. Переоформить свидетельство об утверждении типа № 50900 «Датчики весоизмерительные тензорезисторные МВ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 53637-13, в связи с заменой документа на поверку.
-
3. Продлить срок действия свидетельства об утверждении типа средств измерений № 50900 «Датчики весоизмерительные тензорезисторные МВ» на последующие 5 лет.
-
4. Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
С.С. Голубев
(-----------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «11» апреля 2018 г. №687
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные тензорезисторные МВ
Назначение средства измерений
Датчики весоизмерительные тензорезисторные МВ (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Описание средства измерений
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов соединенных в мостовую схему при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента цилиндрической формы в виде колонны (рисунок 1), выполненного из нержавеющей стали, штуцера для ввода кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования находятся на поверхности упругого элемента и защищены герметичными мембранами и кожухом.
Модификации датчиков отличаются максимальной нагрузкой, классом точности, габаритными размерами, массой и имеют обозначение Д-Р-К, где:
Д - обозначение датчика (МВ25, МВ50 и МВ 100);
Р - максимальная нагрузка, т;
К - точности по ГОСТ 8.631-2013 и число поверочных интервалов (D1).

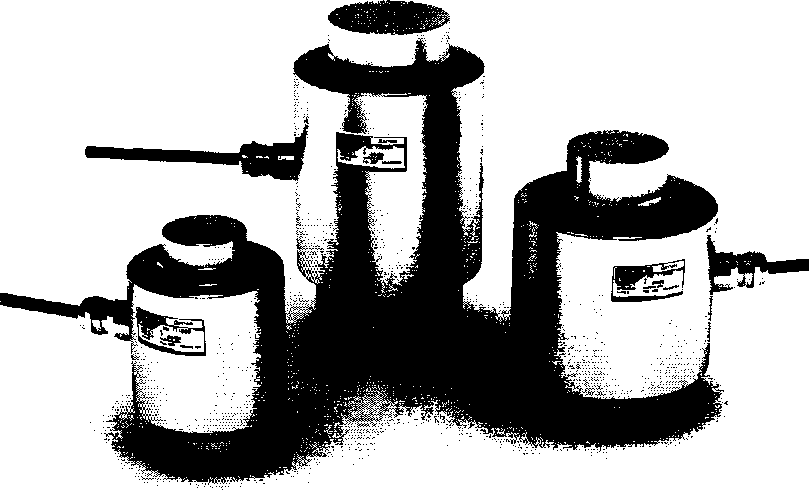

Внешний вид датчиков показан на рисунке 1.
Рисунок 1 - Внешний вид датчиков
Пломбирование датчиков не предусмотрено.
Маркировка датчиков производится на фирменной наклейке (рисунок 2), на которой нанесены:
-
- торговая марка изготовителя;
-
- модификация весоизмерительного датчика;
-
- максимальная нагрузка Emax;
-
- серийный номер;
-
- знак утверждения типа.
тензо/м
Рисунок 2 - Внешний вид наклейки датчиков
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Обозначение датчика | ||
|
МВ25 |
МВ50 |
MB 100 | |
|
Класс точности по ГОСТ 8.631 -2013 |
D1 | ||
|
Максимальное число поверочных интервалов, Птах ~ Ещах /V |
1000 | ||
|
Максимальная нагрузка, Етах, т |
25 |
50 |
100 |
|
Минимальная нагрузка, Emin, т |
0 | ||
|
Значение поверочного интервала v, кг |
Етах / Птах | ||
|
Минимальный поверочный интервал, vmin, кг |
Етах /500 | ||
|
Выходной сигнал при Етах, мВ/В |
1,5+0,010 | ||
|
Входное сопротивление, Ом |
760+10 | ||
|
Выходное сопротивление, Ом |
700+1,5 | ||
|
Невозврат выходного сигнала при возврате к минимальной нагрузке Cdr, после нагружения постоянной нагрузкой, составляющей 90- 100 % от ЕШах в течение 30 мин, выраженный через поверочный интервал v |
±0,5 | ||
|
Пределы допускаемой погрешности тре: до 50v включ. св. 50v до 200v включ. св. 200v |
±0,35v ±0,70v ±l,05v | ||
|
Обозначение по влажности |
CH | ||
|
Предел допустимой нагрузки, % ОТ Етах |
125 | ||
|
Предельные значения температуры, °C |
от -10 до +40 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температур эксплуатации и хранения, °C |
от -50 до +50 |
|
Напряжение питания, В |
от 3 до 12 |
|
Вероятность безотказной работы за 2000 ч |
0,98 |
|
Маркировка взрывозащиты |
0ExiaIICT6 X |
Таблица 3 - Масса и габаритные размеры датчиков
|
Обозначение датчика |
Габаритные размеры, мм, не более |
Масса, кг, не более | |
|
диаметр |
высота | ||
|
МВ25 |
75 |
115 |
3,5 |
|
МВ50 |
101 |
140 |
6,0 |
|
МВ 100 |
101 |
185 |
8,0 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и термосублимационным способом на фирменную наклейку.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Датчик весоизмерительный тензорезисторный с кабелем |
МВ |
1 шт. |
|
Паспорт |
4273 -066-18217119-2007 ПС |
1 экз. |
|
Транспортная тара |
— |
1 шт. |
Поверка
осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013.
Основные средства поверки:
рабочие эталоны 1-го разряда по ГОСТ Р 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 5=0,01 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска клейма в свидетельство о поверке.
Сведения о методиках (методах) измерений
изложены в ГОСТ 8.631-2013 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмериетельным тензорезисторным МВ
ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
ТУ 4273-066-18217119-2007 Датчики сило- и весоизмерительные тензорезисторные серий М, Н, Т и С. Технические условия
Изготовитель
Закрытое акционерное общество «Весоизмерительная компания «Тензо-М»
(ЗАО «ВИК «Тензо-М»)
ИНН 5027048351
Адрес: 140050, Московская область, Люберецкий р-н, п. Красково, ул. Вокзальная, 38 Телефон: +7 (495) 745-3030, +7 (800) 555-6530
E-mail: tenso@tenso-m.ru
Web-сайт: www.tenso-m.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: Санкт-Петербург, 190005, Московский пр., 19
Телефон: +7 (812) 251-7601, +7 (812) 327-5835, факс: +7 (812) 713-0114
E-mail: info@vniim.ru
Web-сайт: http://www.vniim.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
