ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа бытовые СГ-1 вариант 11 серия 16
Назначение средства измеренийСчетчики газа бытовые СГ-1 вариант 11 серия 16 предназначены для измерения объема газовой фазы сжиженного углеводородного газа по ГОСТ 20448-90 и природного газа по ГОСТ 5542-2014 при учете потребления газа индивидуальными потребителями.
Описание средства измеренийПринцип действия счетчиков газа СГ-1 вариант 11 серия 16 (далее - счетчики) основан на счете импульсов, вырабатываемых струйным генератором, частота колебаний которого пропорциональна расходу газа, прошедшему через генератор.
Счетчики состоят из струйного генератора, пьезоэлектрического пневмопреобразователя, электронного блока и встроенной литиевой батареи питания.
Счетчики имеют отсчетное устройство на жидкокристаллическом индикаторе.
Счетчики имеют два варианта исполнения: 16.10 и 16.11.
Счетчик газа СГ-1 вариант 11 серия 16.10 (рисунок 1) имеет линзу для увеличения знаков на индикаторе.
Счетчик газа СГ-1 вариант 11 серия 16.11 (рисунок 2) имеет увеличенный размер индикатора, сохраняет информацию о накопленном объеме измеренного газа в энергонезависимой памяти микроконтроллера счётчика и имеет индикацию разряда батареи.

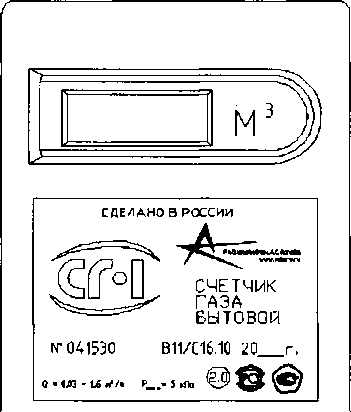

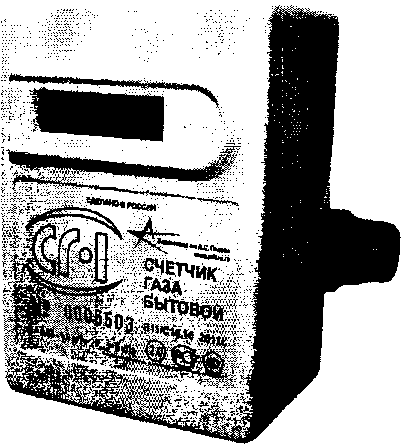

Рисунок 1 - Внешний вид счетчика газа СГ-1 вариант 11 серия 16.10

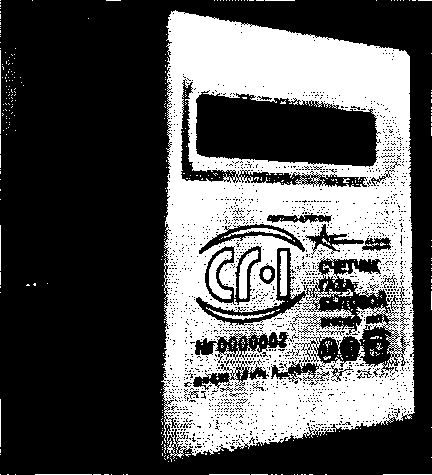

Рисунок 2 - Внешний вид счетчика газа СГ-1 вариант 11 серия 16.11

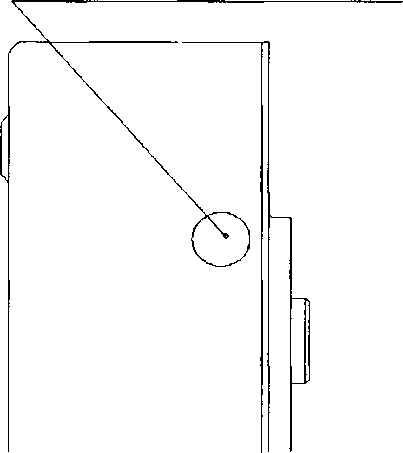

Рисунок 3 - Схема пломбирования счетчиков газа СГ-1 вариант 11 серия 16
Счетчики пломбируются саморазрушающимися этикетками контроля доступа (гарантийными защитными пломбами) с нанесением на них штампа «ОТК» и по верительного клейма.
Программное обеспечениеКонструкция счетчиков и особенности эксплуатации обеспечивает полное ограничение доступа к метрологической значимой части программного обеспечения и измерительной информации (наличие механической защиты и отсутствие программно-аппаратных связей). Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Программа подсчитывает входные импульсы от аппаратной части счетчика газа, оценивает частоту их следования и, по достижению определенного значения, переводит объём измеренного газа в семисегментные коды встроенного индикатора для отображения на отсчетном устройстве. Если частота входных импульсов выходит за разрешенные границы, то подсчет входных импульсов не производится. Одновременно программное обеспечение через определенные промежутки времени обновляет показания индикатора для защиты показаний от непредсказуемых физических воздействий на индикатор.
Для проверки целостности программного обеспечения изготовитель может пользоваться контрольной суммой загруженного программного обеспечения, отраженной в файле описания на данный продукт.
Идентификационные данные программного обеспечения приведены в таблице 1,
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Исполнение |
16.10 |
16.11 |
|
Идентификационное наименование ПО |
gas meter 01ВЕМ SGl.a43 |
1111611.txt |
|
Номер версии (идентификационный номер) ПО |
BEPC. 1.0 XXXXX (модуль) |
1.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма) |
38D97A6B |
CEA6A6A8 |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
CRC32 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измеряемых расходов, м3/ч сжиженный газ природный газ |
от 0,03 до 1,6 от 0,045 до 1,6 |
|
Пределы допускаемой основной относительной погрешности счетчика, % ОТ Qmin ДО 0,2Qmax ОТ 0,2Qmax ДО Qmax |
±3,0 ±2,0 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры окружающего воздуха от стандартной в пределах рабочего диапазона температур на каждые 10 °C, %, не более |
±0,5 |
|
Класс точности по ГОСТ 8.401-80 |
2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
сжиженный газ, природный газ |
|
Диаметр условного прохода, мм |
15 |
|
Наименьшая цена деления отсчетного устройства, м3 |
0,01 |
|
Емкость отсчетного устройства, м3, не менее |
9999,99 |
|
Масса, кг, не более |
1,3 |
|
Габаритные размеры без тройника, мм, не более | |
|
длина |
77 |
|
высота |
105 |
|
ширина Габаритные размеры тройника, мм, не более |
68 |
|
длина |
ПО |
|
высота |
62 |
|
ширина |
23 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающей среды, °C относительная влажность окружающей среды, %, не более атмосферное давление, кПа (мм рт.ст.) |
от -10 до +40 80 от 84 до 106,7 (от 630 до 800) |
|
Параметры электропитания: напряжение питания, В источник питания |
3,6 батарея |
|
Средний срок службы, лет, не менее |
12 |
наносится на этикетку, размещенную на корпусе счетчика газа и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | |
|
11.16.10 |
11.16.11 | ||
|
Счетчик газа СГ-1 |
ЯШИУ.407279.010 |
1 |
- |
|
Счетчик газа СГ-1 |
ЯШИУ.407279.015 |
- |
1 |
|
Комплект монтажных частей |
ЯШИУ.305651.006 |
1 |
1 |
|
Крышка |
ЯШИУ.713323.002 |
2 |
2 |
|
Крышка |
ЯШИУ.745513.006 |
1 |
1 |
|
Тройник |
ЯШИУ.752249.002 |
1 |
1 |
|
Прокладка |
ЯШИУ.754152.004 |
1 |
1 |
|
Прокладка |
ЯШИУ.754154.007 |
1 |
1 |
|
Болт |
ЯШИУ.758121.007 |
2 |
2 |
|
Гайка |
ЯШИУ.758431.002 |
4 |
4 |
|
Болт M6-6gxl6.58.019(S10) ГОСТ 7798-70 |
- |
2 |
2 |
|
Шайба 6Т 65Г019 ГОСТ 6402-70 |
- |
4 |
4 |
|
Паспорт |
ЯШИУ.407369.001-11 ПС |
1 |
1 |
|
Руководство по эксплуатации* |
ЯШИУ.407369.001 РЭ |
1 |
1 |
|
Методика поверки* |
ЯШИУ.407279.001 И2 |
1 |
1 |
Примечание - * Поставляется по отдельному договору эксплуатирующим организациям
Поверкаосуществляется по документу ЯШИУ.407279.001 И2 «Инструкция ГСИ. Счетчики газа бытовые СГ-1. Методика поверки», согласованному ГЦИ СИ ФГУП «ВНИИР» 26 апреля 2010 г.
Основные средства поверки:
-
- установка поверочная с микросоплами: диапазон воспроизводимых расходов от 0,03 до 1,60 м3/ч, погрешность ±1,0 % в диапазоне расходов от Qmin до 0,2Qmax, ±0,6 % в диапазоне расходов от 0,2Qinax до Qmax;
-
- манометр МВ, класс точности 1,5, пределы измерений от 0 до 1,0 кгс/см2;
-
- термометр ТЛ-4, пределы измерений от 0 °C до плюс 50 °C.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в местах, определенных конструкторской документацией.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам газа бытовым СГ-1 вариант 11 серия 16ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ЯШИУ.407369.001 ТУ Счетчик газа бытовой СГ-1. Технические условия
ИзготовительОткрытое акционерное общество Омское производственное объединение «Радиозавод имени А.С. Попова» (РЕЛЕРО) (ОАО ОмПО «Радиозавод имени А.С. Попова» (РЕЛЕРО))
ИНН 5508000095
Адрес: 644009, г. Омск, ул. 10 лет Октября, 195
Телефакс; +7(3812) 66-65-14
Web-сайт: http://www.relero.ru
E-mail: info@relero.ru
Испытательный центрЦентр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-я Азинская, 7 «а»
Тел.: +7(843) 272-70-62, (843) 272-11-24
Факс: +7(843) 272-00-32, (843) 272-11-24
Web-сайт: www.vniir.org
E-mail:office@vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.310592 от 24.02.2015 г.
