Москва

19 февраля 2024 г.

№  416

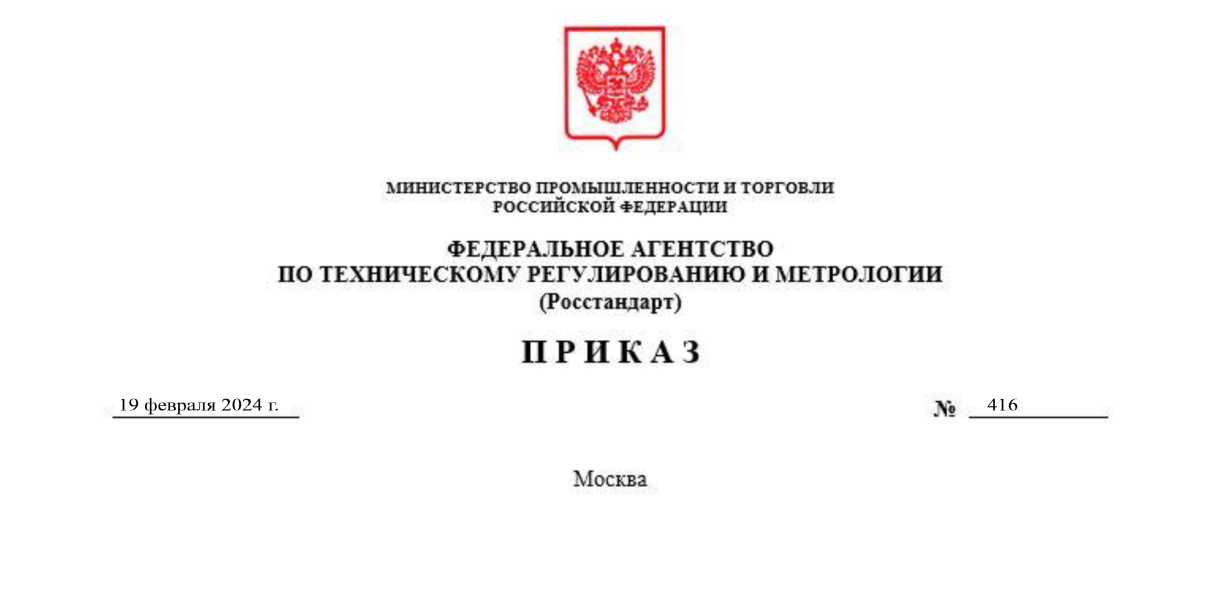

ПРИКАЗ

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 30 ноября 2023 г. № 2561 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункт 6 приложения к приказу от 30 ноября 2023 г. № 2561 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа и сведения об утвержденном типе средства измерений, прилагается к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « _9 »   фа-араая____2024 Г. № _____

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» февраля 2024 г. № 416

Лист № 1 Регистрационный № 58895-14 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы ИМ2390

Калибраторы ИМ2390 предназначены для воспроизведения электрического сопротивления, сигналов термопреобразователей сопротивлений, воспроизведения силы постоянного тока и воспроизведения сигналов число-импульсных датчиков.

Калибраторы выпускаются в трех модификациях:

• - MM2390R - калибратор сопротивлений 2-х канальный;

• - ИМ23901 - калибратор токов 4-х канальный;

• - ИМ2390F - калибратор частот 4-х канальный.

Принцип действия калибратора сопротивлений ИМ2390R: калибратор сопротивлений является 2-х канальным электронным сопротивлением, управляемым микроконтроллером.

По закону Ома, в зависимости от требуемого сопротивления R, на клеммах калибратора создается напряжение U=R-I, где I - ток, создаваемый измеряющим сопротивление устройством (например, омметром). Создавая напряжение U, калибратор эмулирует величину заданного сопротивления. Управляющая схема содержит в своем составе высокоточные и высокостабильные компоненты и микроконтроллер.

Принцип действия калибратора токов ИМ23901: калибратор токов - 4-х канальный высокоточный и высокостабильный генератор тока, собранный по классической схеме стабилизатора тока с электронным управлением. Управляющая схема содержит в своем составе высокоточные и высокостабильные компоненты и микроконтроллер.

Принцип действия калибратора частот ИМ2390F: опорная частота создается высокостабильным генератором частоты. Опорная частота используется для задания тактовых частот быстродействующих 32-х разрядных микроконтроллеров. Деление и формирование выходных сигналов происходит с помощью этих микроконтроллеров.

Калибраторы ИМ2390 являются электронными приборами, в состав которых входят следующие элементы:

• - микропроцессорный блок;

• - блок индикации с ЖК дисплеем;

• - цифро-аналоговые преобразователи код-сопротивление (ИМ2390R); код-ток (ИМ23901); код-частота (ИМ2390F);

• - клавиатура.

На задней панели калибраторов имеются гнезда для подключения питания, связи с ПК по интерфейсу RS485, и гнезда для подключения к измерительному оборудованию и приборам.

Управление калибраторами:

• - ручное с клавиатуры;

- программное через интерфейс RS485. Управляющие программы в составе программного комплекса M_CALIBRATORS_US.

Дисплей отображает значения воспроизводимых величин в цифровом виде и сведения о режиме работы калибраторов.

Фотографии общего вида калибраторов приведены на рисунке 1.

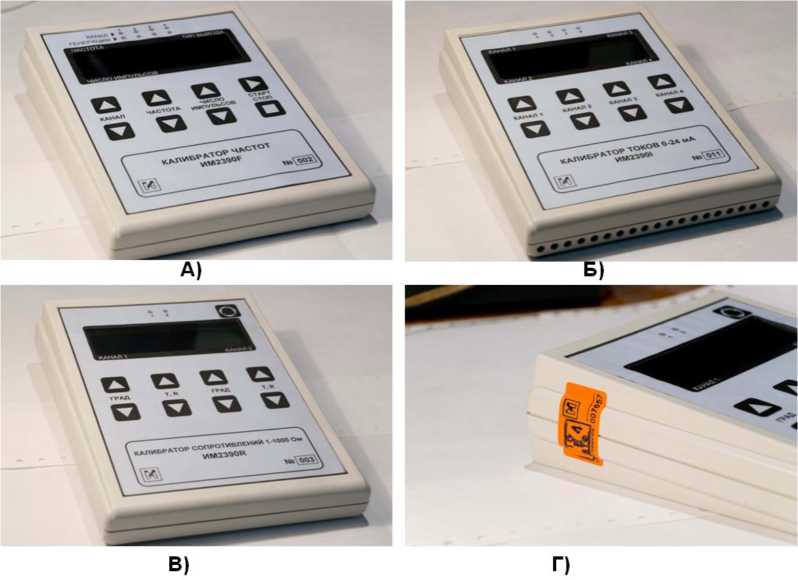

Рисунок 1. Общий вид калибраторов ИМ2390. А) MM2390F; Б) ИМ23901; В) HM2390R; Г) место пломбирования.

Калибраторы выполнены на базе микроконтроллеров. Встроенное ПО калибраторов управляет непосредственно процессом во спроизведения величин. При этом аппаратная и программная части калибраторов, работая совместно, обеспечивают заявленные точности результатов. Идентификационные данные встроенного и устанавливаемого ПО приведены в таблице 1.

Таблица 1. Идентификационные данные ПО калибраторов ИМ2390.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню "А" по МИ 3286-2010.

Метрологические и технические характеристики

наносится на эксплуатационную документацию (руководство по эксплуатации, методику поверки, паспорт) типографским способом и на корпус калибраторов методом наклейки.

Таблица 2. Комплектность поставки калибраторов ИМ2390

«Калибраторы ИМ2390. Руководство по эксплуатации ИМ 23.90.00 001 РЭ», раздел 2.4 «Использование по назначению».

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10^-16...30 А;

ГОСТ 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления;

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;

Технические условия ИМ 2390.00 001 ТУ «Калибраторы ИМ2390».

Общество с ограниченной ответственностью «Научно-производственное предприятие «Интромаг» (ООО «НПП Интромаг»)

Адрес места осуществления деятельности: 614068, Пермский край, г.о. Пермский, г. Пермь, ул. Дзержинского, д. 1, к. 60Б

Телефон (342) 257-64-56

E-mail: vzel@im2300.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а

Телефон (343) 350-40-81

E-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.
