МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

18 октября 2018 г.                                             _v 2182

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 61043 «Система измерений количества и показателей качества нефти № 1500 ООО «Газпромнефть-Хантос» и внесении изменений

в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент) и в связи с обращениями ООО «Газпромнефть-Хантос» от 28 апреля 2018 г. № 19/4490, № 19/4491 и № 4492 приказываю:

• 1. Внести изменения в описание типа на систему измерений количества

и показателей качества нефти №  1500 ООО «Газпромнефть-Хантос»,

зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 62785-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу МП 62785-15

«ГСИ. Система измерений количества и показателей качества нефти № 1500 ООО «Газпромнефть-Хантос». Методика поверки» с изменением №  1,

утвержденному ФБУ «Тюменский ЦСМ» 21 сентября 2018 г.

• 3.  Переоформить свидетельство об утверждении типа №  61043

«Система измерений количества и показателей качества нефти № 1500 ООО «Газпромнефть-Хантос», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 62785-15, в связи с заменой документа на поверку.

• 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                             \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11,2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» октября 2018 г. № 2182

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 1500 ООО «Газпромнефть-Хантос»

Система измерений количества и показателей качества нефти № 1500 ООО «Газпромнефть-Хантос» (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.

Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.

Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного и отечественного производства. В состав СИКН входит:

• 1) Четыре блока измерительных линий (БИЛ), в состав которых входит по две измерительные линий (ИЛ) (в БИЛ-1 измерительная линия № 1 является контрольнорезервной). БИЛ предназначен для непрерывного измерения массы нефти проходящей через СИКН. На каждой ИЛ установлены:

• -  счетчик-расходомер массовый Micro Motion модели CMF 400, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 13425-06;

• -  датчик температуры 644, регистрационный номер 39539-08 или датчик температуры Rosemount 3144P, регистрационный номер 63889-16;

• -  преобразователь давления измерительный 3051S, регистрационный номер 24116-08;

• -  манометр показывающий для точных измерений МПТИ, регистрационный номер 26803-06 и 26803-11;

• -  манометр показывающий для точных измерений МТИф, регистрационный номер 34911-11;

• -  термометр ртутный стеклянный лабораторный типа ТЛ-4 №2, регистрационный номер 303-91.

• 2) Блок измерений показателей качества нефти (БИК), предназначен для измерения показателей качества нефти, в состав БИК входят:

• -  влагомеры нефти поточные УДВН-1пм, регистрационный номер 14557-05 (рабочий и резервный);

• -  преобразователь плотности жидкости измерительный 7835, регистрационный номер 15644-06;

• -  датчик температуры 644, регистрационный номер 39539-08 или датчик температуры Rosemount 3144P, регистрационный номер 63889-16;

• -  преобразователь давления измерительный 3051S, регистрационный номер 24116-08;

• -  датчики давления Метран-^OCD, регистрационный номер 32854-09;

• -  манометр показывающий для точных измерений МПТИ, регистрационный номер 26803-06 и 26803-11;

• -  манометр показывающий для точных измерений МТИф, регистрационный номер 34911-11;

• -  термометр ртутный стеклянный лабораторный типа ТЛ-4 №2, регистрационный номер 303-91;

• -  расходомер-счетчик ультразвуковой многоканальный УРСВ «Взлет МР», регистрационный номер 28363-04.

• 3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений. В составе СОИ:

• -  комплексы измерительно-вычислительные ИМЦ-03 (с двумя вычислителями), регистрационный номер 19240-05;

• -  два автоматизированных рабочих места (АРМ) оператора, оборудованных персональным компьютером и средствами отображения и печати.

• 4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик, включает в себя:

• -  установку поверочную трубопоршневую двунаправленную  Daniel-16-550,

регистрационный номер 20054-06;

• -  преобразователи давления измерительные 3051, регистрационный номер 14061-04;

• -  датчик температуры 644, регистрационный номер 39539-08 или датчик температуры Rosemount 3144P, регистрационный номер 63889-16;

• -  манометр показывающий для точных измерений МПТИ, регистрационный номер 26803-06 и 26803-11;

• -  манометр показывающий для точных измерений МТИф, регистрационный номер 34911-11.

• 5) Входной коллектор, на котором установлено пробозаборное устройство щелевого типа ЩПУ-1-700 ХЛ, выполненное по ГОСТ 2517.

• 6) Выходной коллектор, на котором установлены:

• - преобразователь давления измерительный 3051S, регистрационный номер 24116-08;

• - датчик температуры 644, регистрационный номер 39539-08 или датчик температуры Rosemount 3144P, регистрационный номер 63889-16;

• - манометр показывающий для точных измерений МПТИ, регистрационный номер 26803-06 и 26803-11;

• - манометр показывающий для точных измерений МТИф, регистрационный номер 34911-11;

• - термометр ртутный стеклянный лабораторный типа ТЛ-4 №2, регистрационный номер 303-91.

• 7) Блок фильтров, в состав которого входят:

• - четыре фильтра Шэрыкъ-ФГш-500-6,3-П-УХЛ;

• - четыре преобразователя разности давления с диапазоном измерений от 0 до 0,6 МПа и пределами допускаемой приведенной погрешности ± 2,5 %.

СИКН обеспечивает выполнение следующих функций:

• -  измерение массы брутто нефти по каждой измерительной линии и по СИКН в целом;

• -  измерение температуры и давления в БИЛ, БИК, ТПУ;

• -  измерение объемной доли воды в нефти;

• -  измерение плотности нефти;

• -  измерение расхода нефти в БИК;

• -  вычисление массы нетто нефти;

• -  вычисление средневзвешенных значений температуры и давления для каждой измерительной линии и для СИКН в целом за отчетный период;

• -  вычисление средневзвешенных значений объемной и массовой доли воды в целом за отчетный период;

• -  контроль метрологических характеристик рабочих преобразователей массового расхода по контрольному преобразователю массового расхода и по ТПУ;

• -  поверка преобразователей расхода без нарушения процесса измерения количества и показателей качества нефти;

• -  индикация и регистрация результатов измерений;

• -  формирование текущих отчетов, актов приема-сдачи, паспортов качества нефти, протоколов поверки и контроля метрологических характеристик преобразователей расхода;

• -  автоматический контроль, индикация, сигнализация и регистрация выходных значений параметров нефти за установленные пределы.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.

Программное обеспечение СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного «ИМЦ-03» и АРМ оператора СИКН.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий».

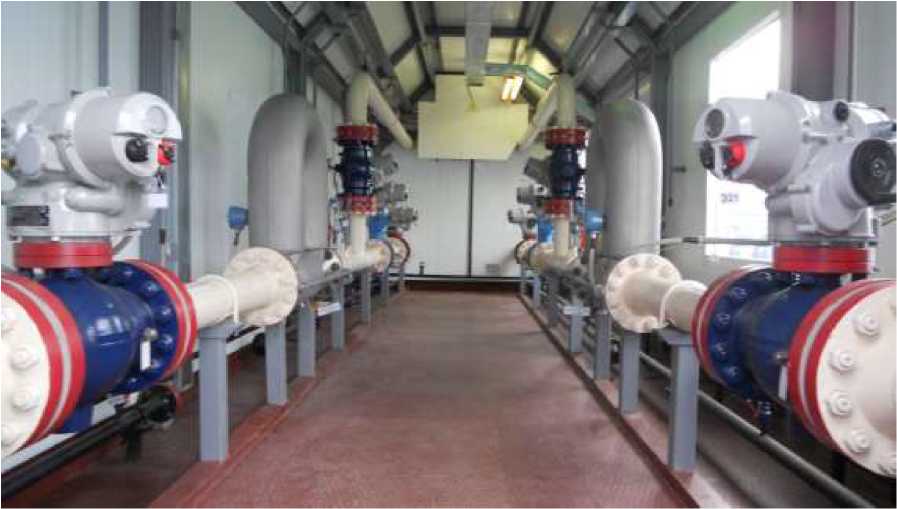

Рисунок 1 - Общий вид СИКН

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист эксплуатационной документации (паспорта, инструкции по эксплуатации) типографским способом.

Комплектность СИКН представлена в таблице 4.

Таблица 4 - Комплектность средства измерений

Продолжение таблицы 4

осуществляется по документу МП 62785-15 «ГСИ. Система измерений количества и показателей качества нефти № 1500 ООО «Газпромнефть-Хантос». Методика поверки» с изменением № 1, утвержденному ФБУ «Тюменский ЦСМ» 21.09.2017 г.

Основные средства поверки:

Трубопрошневая поверочная установка 2-го разряда по ГОСТ 8.510-2002.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке системы измерений количества и показателей качества нефти № 1500 ООО «Газпромнефть-Хантос».

приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти СИКН №1500 ООО «Газпромнефть-Хантос», аттестована ФБУ «Тюменский ЦСМ», свидетельство об аттестации №1179/01.00248-2014/2017 от 15.06.2017 г. Номер в Федеральном информационном фонде.

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема средств измерений объема и массы жидкости

Общество с ограниченной ответственностью «Инженерно-производственная фирма

Вектор» (ООО «ИПФ Вектор»)

ИНН 7203256184

Адрес: 625031, г. Тюмень, ул. Шишкова, д. 88

Телефон: (3452) 38-87-20

Факс: (3452) 38-87-27

E-mail: sekretar@ipfvektor.ru

Общество с ограниченной ответственностью «Газпромнефть-Хантос»

(ООО «Газпромнефть-Хантос»)

ИНН 8618006063

Адрес: 628011, Ханты-Мансийский автономный округ - Югра, г. Ханты-Мансийск, ул. Ленина, д. 56

Телефон: (34673) 54-800

Факс: (34673) 54-844

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 20-62-95

Факс: (3452) 28-00-84

Web-сайт: https://'i'i цсм. рф)

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495 от 03.02.2016 г.
